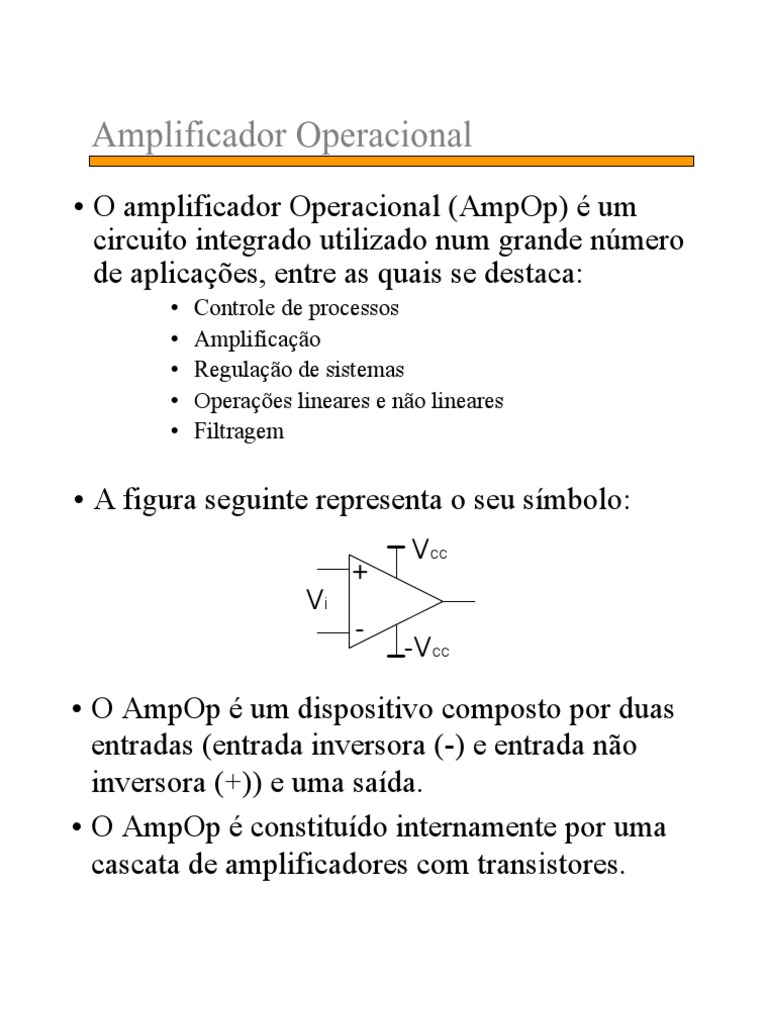

Amplificador Operacional

• O amplificador Operacional (AmpOp) é um

: :

circuito integrado utilizado num grande número

de aplicações, entre as quais se destaca:
•: Controle de processos
•: Amplificação
•: Regulação de sistemas
• Operações lineares e não lineares
•: Filtragem

• A figura seguinte representa o seu símbolo:

Vcc
+
Vi
-
-Vcc

• O AmpOp é um dispositivo composto por duas

entradas (entrada inversora (-) e entrada não
inversora (+)) e uma saída.
• O AmpOp é constituído internamente por uma
cascata de amplificadores com transistores.
 Entrada Não
Saída
Inversora Vcc
+
Vi
-
Entrada -Vcc
Inversora
Tensões de
Alimentação

• A saída do AmpOp é uma tensão proporcional

à diferença de tensão entre as suas entradas não
inversora e inversora.
Vo = AvVi
Vo = Av (V+ − V− )

• As características apresentadas em seguida são

: : : : : :

relativas ao AmpOp ideal e servirão de base ao

: : : : : : : :

nosso estudo.
Impedância de Entrada

No AmpOp ideal considera-se que a corrente

: : : : : :

que entra nos seus terminais é nula, I+=I-=0, o

que significa que existe na entrada uma
impedância infinita.
VIN VIN
Z IN = = →∞
I IN 0

Na prática tem-se uma impedância bastante

elevada o que significa uma corrente de entrada
de valor muito reduzido (<1microA). Esta
: : : : :

característica é explorada quando se pretende

obter um bom isolamento elétrico entre
: : : : :

circuitos (montagem BUFFER).

Impedância de Saída
No AmpOp ideal considera-se que a corrente de
saída pode ter um valor infinito o que implicaria
uma impedância de saída nula.
VOUT VOUT
Z OUT = = →0
I OUT ∞

Ganho de Tensão em “Malha Aberta”

Pode afirmar-se que na situação de malha aberta
(sem realimentação entre a saída e a entrada) o
AmpOp apresenta na sua saída um sinal que é o
resultado de uma amplificação da diferença
: : : : :

entre os potenciais de entrada (V+ − V−).

:

Idealmente tem-se:
VOUT VOUT
AV = = =∞
V+ − V− VIN
 VOUT
AV = =∞
VIN
•Considerar o ganho de tensão infinito,
corresponde a admitir que existe tensão de saída
mesmo que a tensão de entrada seja nula
VIN=0 ⇔ V+-V-=0 ⇔ V+=V-

•Na prática a tensão de saída está limitada aos

valores de alimentação do AmpOp, ou seja, à
saída não teremos valores superiores a +Vcc ou
inferiores a –Vcc os quais correspondem à
saturação do AmpOp.

•As considerações I+=I-=0 e V+=V- constituem

o denominado conceito de “terra virtual”. Este
conceito é perfeitamente genérico e pode ser
aplicado na análise simplificada de qualquer
circuito com AmpOps.
• Basicamente o amplificador operacional pode
:

funcionar em três modos:

– Malha Aberta
– Realimentação Positiva
– Realimentação Negativa
 Amplificador Inversor
I1 I2
Vs
R1 R2
-
+ Vo

• Uma das configurações mais utilizadas do

AmpOp é o chamado amplificador inversor. É
constituído por um AmpOp e duas resistências
ligados como se mostra na figura.
• Usando o conceito de terra virtual:
I+ = I− = 0  I1 = I 2 Vs −Vo
 ⇔  ⇔ I = ∧ I =
= =
1 2
 +V V− V
 + 0 R1 R2
R2
⇒ V0 = − Vs
R1

A saída é uma réplica amplificada da entrada

(ganho R2/R1 ), mas com a fase invertida.
 Amplificador Não Inversor

A figura seguinte representa outro amplificador

com AmpOp: o amplificador não inversor

I1 I2

R1 R2
-

+ Vo
Vs

Aplicando o conceito de terra virtual a esta

configuração:
 I + = I − = 0 ⇒ I1 = I 2

 −Vs Vs − Vo
V
 + = V− = V s ⇒ I1 = ∧ I 2 =
 R1 R2

 R2 
V0 = 1 + Vs
 R1 
 Buffer

Na figura seguinte representa-se um caso

particular da configuração anterior denominado
BUFFER .

+ Vo
Vs

Nesta configuração R2=0 e R1= ∞ e neste caso:

V0 = Vs

Esta montagem, por ter uma impedância de

entrada bastante elevada é utilizada para obter
isolamento elétrico entre circuitos.
 Somador Inversor

Um somador inversor não é mais que um

amplificador inversor, utilizando vários ramos
de entrada.
V1
R1
V2
R2
V3
R3 R
-

+ Vo
Vn
Rn

n
Assim: I R = I R1 + I R2 + ... + I Rn = ∑ I Rk
i

Vo
IR = −
R
V
I Rk = k
Rk

 R
n

Vo = − ∑  Vk 
1  Rk 
 Comparador

Vo
Vcc
+ Vo
Vi
- Vi

-Vcc

A característica de transferência de um AmpOp

pode ser explorada para efeitos de discriminação
de sinais de tensão:
Se Vi > 0
VO ≅ +VCC (saturação positiva)
Se Vi < 0
VO ≅ −VCC (saturação negativa)

com Vi = V+−V−
