3.

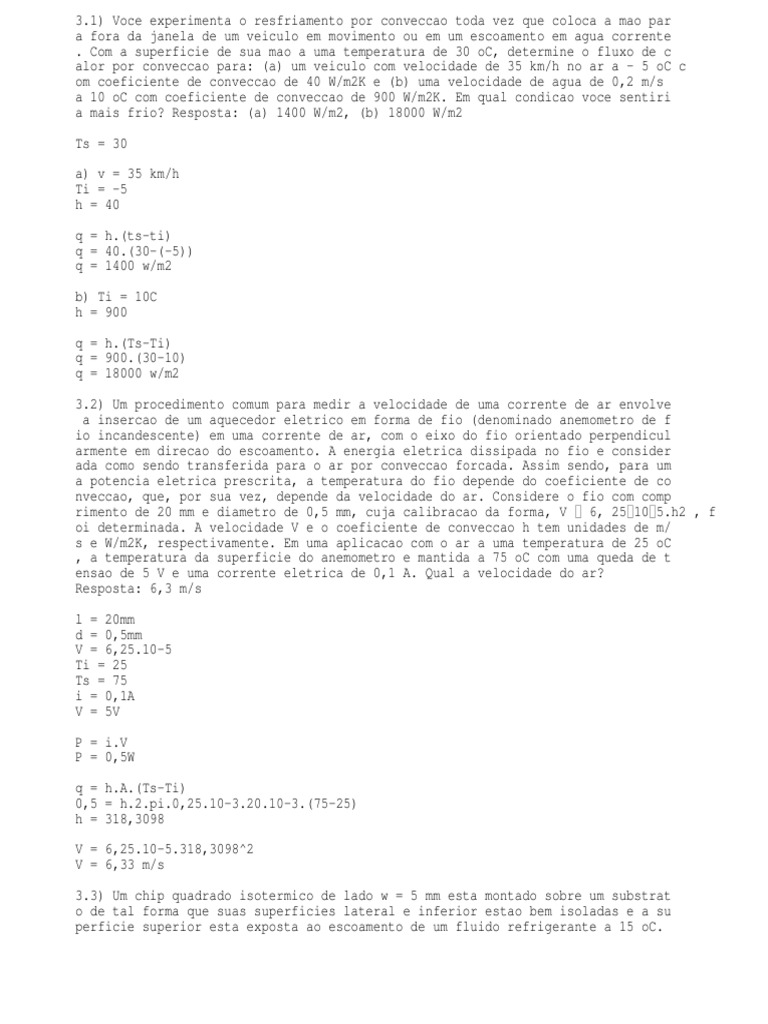

1) Voce experimenta o resfriamento por conveccao toda vez que coloca a mao par
a fora da janela de um veiculo em movimento ou em um escoamento em agua corrente
. Com a superficie de sua mao a uma temperatura de 30 oC, determine o fluxo de c
alor por conveccao para: (a) um veiculo com velocidade de 35 km/h no ar a 5 oC c
om coeficiente de conveccao de 40 W/m2K e (b) uma velocidade de agua de 0,2 m/s
a 10 oC com coeficiente de conveccao de 900 W/m2K. Em qual condicao voce sentiri
a mais frio? Resposta: (a) 1400 W/m2, (b) 18000 W/m2
Ts = 30
a) v = 35 km/h
Ti = -5
h = 40
q = h.(ts-ti)
q = 40.(30-(-5))
q = 1400 w/m2
b) Ti = 10C
h = 900
q = h.(Ts-Ti)
q = 900.(30-10)
q = 18000 w/m2
3.2) Um procedimento comum para medir a velocidade de uma corrente de ar envolve
a insercao de um aquecedor eletrico em forma de fio (denominado anemometro de f
io incandescente) em uma corrente de ar, com o eixo do fio orientado perpendicul
armente em direcao do escoamento. A energia eletrica dissipada no fio e consider
ada como sendo transferida para o ar por conveccao forcada. Assim sendo, para um
a potencia eletrica prescrita, a temperatura do fio depende do coeficiente de co
nveccao, que, por sua vez, depende da velocidade do ar. Considere o fio com comp
rimento de 20 mm e diametro de 0,5 mm, cuja calibracao da forma, V 6, 25105.h2 , f
oi determinada. A velocidade V e o coeficiente de conveccao h tem unidades de m/
s e W/m2K, respectivamente. Em uma aplicacao com o ar a uma temperatura de 25 oC
, a temperatura da superficie do anemometro e mantida a 75 oC com uma queda de t
ensao de 5 V e uma corrente eletrica de 0,1 A. Qual a velocidade do ar?
Resposta: 6,3 m/s
l = 20mm
d = 0,5mm
V = 6,25.10-5
Ti = 25
Ts = 75
i = 0,1A
V = 5V
P = i.V
P = 0,5W
q = h.A.(Ts-Ti)
0,5 = h.2.pi.0,25.10-3.20.10-3.(75-25)
h = 318,3098
V = 6,25.10-5.318,3098^2
V = 6,33 m/s
3.3) Um chip quadrado isotermico de lado w = 5 mm esta montado sobre um substrat
o de tal forma que suas superficies lateral e inferior estao bem isoladas e a su
perficie superior esta exposta ao escoamento de um fluido refrigerante a 15 oC.
Por medida de seguranca, a temperatura do chip nao deve exceder 85 oC. Se o flui
do refrigerante e o ar com coeficiente de conveccao de 200 W/m2K, qual o valor m
aximo admitido para a potencia do chip? Se o fluido refrigerante e um liquido di
eletrico de coeficiente de conveccao 3000 W/ m2K, qual o valor maximo admitido p
ara a potencia do chip? Resposta: 0,35 W; 5,25 W
Ti = 15
Ts = 85
h = 200
h2 = 3000
q = 200.0,005.0,005.(85-15)
q = 0,35w
q = 3000.0,005.0,005.(85-15)
q = 5,25w
3.4) Um transistor, de comprimento 10 mm e diametro 12 mm, e resfriado por uma c
orrente de ar de temperatura de 25 oC. Em condicoes nas quais o ar mantem um coe
ficiente de conveccao medio de 100 W/m2K na superficie, qual a dissipacao maxima
de potencia permitida se a temperatura da superficie nao deve ultrapassar 85 oC
? Resposta: 2,94W
L = 10mm
d = 12 mm
Ti = 25
h = 100
Ts = 85
q = 100.pi.r2.(Ts-Ti)
q = 100.pi.0,006.(85-25)
q = 0,678w
q = 100.2pi.0,006.0,01.(85-25)
q = 2,26w
Qtotal = q1 + q2
Qtotal = 2,94w
3.5) Considerando um numero de transicao de Reynolds de 5 x 105, determine a dis
tancia a partir da borda de ataque de uma placa para a qual a transicao ira ocor
rer para cada um dos seguintes fluidos quando u 1m/s: ar atmosferico, agua, oleo d
e motor e mercurio. Resposta: 7,95 m; 0,43 m; 275 m; 0,06 m
Re = Ui.x / visc
5.105 = 1.x / 15,89.10-6
x = 7,95m
3.6) Um aquecedor eletrico de ar consiste em uma serie horizontal de laminas fin
as metalicas, cada uma com 10 mm de comprimento, na direcao da corrente de ar qu
e se encontra em escoamento paralelo sobre a parte superior das laminas. Cada la
mina possui 0,2 m de largura, e 25 laminas sao arrumadas lado a lado, formando u
ma superficie continua e lisa sobre a qual o ar escoa a 2 m/s. Durante a operaca
o cada lamina mantida a 500 oC, e o ar encontra-se a 25oC. Dados do ar: 43,54106 m2
, k0,0429W , Pr0,683, Recritico = s mK 5x105 . a) Qual a taxa de transferenci
a de calor por conveccao da primeira e da quinta lamina?
Resposta: 51,1W; 12,2 W
x = 0,01
Ui = 2m/s
Ts = 500
Ti = 25
Coef = 43,54.10-6
Re = 2.0,01/43,54.10-6
Re = 459,34
Nu = 0,664.Re1/2 . Pr1/3
Nu = 12,5327
Nu = h.l / K
12,5327 / h.0,01/0,0429
h = 53,76
q = h.A.(ts-ti)
q = 53,76.0,01.0,2.(500-25)
q = 51,07 w <= Primeira lamina
Re = 2.0,05 / 43,54.10-6
Re = 2256,7386
Nu = 0,664.2256,73861/2 . 0,6831/3
Nu = 28,024
Nu = h.L/K
28,024 = h.0,05/0,0429
h = 24,044
q = 24,044.0,01.0,2.(500-25)
q = 22,81w
Re = 2.0,04/43,53.10-6
Re = 1837,4
Nu = 0,664.1837,41/2 . 0,6831/3
Nu = 25,06
Nu = h.L/K
25,06 = h.0,04 / 0,0429
h = 26,87
q = 26,87.0,01.0,2.(500-25)
q = 25,53
qt = 5.22,81 - 4.25,53
qt = 12w
3.7) Considere uma aleta retangular que e utilizada para refrigerar um motor de
uma motocicleta. A aleta possui 0,35 m de comprimento e encontra-se a temperatur
a de 250 oC, enquanto a motocicleta esta se movendo a 120 km/h no ar a 27 oC. O
escoamento do ar sobre as duas superficies da aleta e paralelo. Calcule a taxa d
e calor removido por unidade de largura da aleta. Dados do ar: 20,85106 m2 , k0,0346
W , Pr0,69. Resposta: s mK 8112,51 W/m
3.8) Placas de aco de espessura 6 mm e comprimento 1 m de lado sao transportadas
de um processo de tratamento termico e sao simultaneamente resfriadas por ar at
mosferico a uma velocidade de 10 m/s e 20 oC em escoamento paralelo sobre as pla
cas. Para uma temperatura inicial da placa de 300 oC, qual e a taxa de transfere
ncia de calor da placa?Dadosdoar:30,4106 m2 , k0,0361W , Pr0,688.Resposta:6780W
s mK
3.9) Um tubo circular de 25 mm de diametro externo e colocado em uma corrente de
ar a 25 oC e 1 atm de pressao. O ar move-se em escoamento cruzado sobre o tudo
a 15 m/s, enquanto a superficie externa do tubo e mantida a 100 oC. Qual a taxa
de transferencia de calor do tubo por unidade de comprimento? Resposta:520W/m
Ui = 15m/s
Re = Ui.x/Coef
Re = 15.0,025 / 19,31.10-6
Re = 1,942.104
Nu = C.Rem.Pr1/3
Nu = 0,193.(1,942.104)0,618.0,7021/3
Nu = 76,641
Nu = h.L/K
h = 88,28928
q = h.A.(Ts-Ti)
q = 520 w/m
3.10) Etileno glicol escoa a 0,01 kg/s em um tubo de 3 mm diametro. O tubo tem f
orma de serpentina e e submerso em banho bem agitado de agua mantido a 25 oC. Se
o fluido entra no tubo a 85 oC, quais sao a taxa de calor e o comprimento do tu
bo necessarios para o fluido sair a 35 oC? Dados do etileno glicol: cp 2562 J kg
.K , 0,522102 N.s k0,260WmK, Pr51,3, NuD 3,66.Resposta:1281W;15,4m
mponto = 0,01
Ts = 25
Tme = 85
Tms = 35
q = mponto.cp.(Tms-Tme)
q = 0,01.2562.(35-85)
q = 1281 w
Nu = h./k
3,66 = h.0,003 / 0,260
h = 317,2 w/m2.k
DeltaTm = (ts-Tms)-(Ts-Tme) / ln (Ts-Tms/Ts-Tme)
DeltaTm = 27,9
q = h.a.DeltaT
-1281 = 317,2.2.pi.(3/2000).x.-27,9
x = 15,4m
3.11) A superficie de um tubo de diametro de 50 mm e mantida a 100 oC. Em um cas
o, o ar esta em escoamento cruzado sobre o tubo com uma temperatura de 25 oC e
velocidade de 30 m/s. Calcule o fluxo de calor.
Dados do ar: 15, 71106 m2 , s k 0, 0261W mK , Pr 0, 71 . Resposta:
9,62x103 W/m2
Ts = 100
Ti = 25
Re = Ui.x/Coef
Re = 30.0,05 / 15,71.10-6
Re = 9,548.104
Nu = C.Rem.Pr1/3
Nu = 0,027.(9,548.104)0,805.0,711/3
Nu = 245,6 J
Nu = h.D/K
h = 128,230
q h.A.(ts-Ti)
q = 9,62 w/m2
