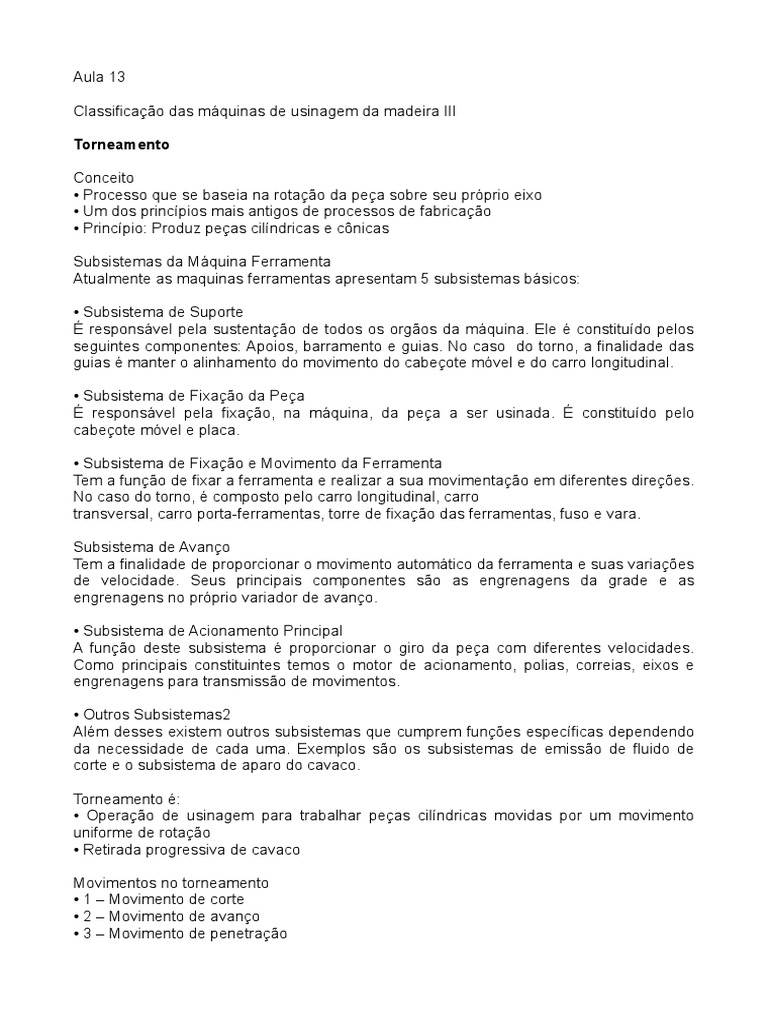

Aula 13

Classificação das máquinas de usinagem da madeira III

Torneamento

Conceito
• Processo que se baseia na rotação da peça sobre seu próprio eixo
• Um dos princípios mais antigos de processos de fabricação
• Princípio: Produz peças cilíndricas e cônicas

Subsistemas da Máquina Ferramenta

Atualmente as maquinas ferramentas apresentam 5 subsistemas básicos:

• Subsistema de Suporte
É responsável pela sustentação de todos os orgãos da máquina. Ele é constituído pelos
seguintes componentes: Apoios, barramento e guias. No caso do torno, a finalidade das
guias é manter o alinhamento do movimento do cabeçote móvel e do carro longitudinal.

• Subsistema de Fixação da Peça

É responsável pela fixação, na máquina, da peça a ser usinada. É constituído pelo
cabeçote móvel e placa.

• Subsistema de Fixação e Movimento da Ferramenta

Tem a função de fixar a ferramenta e realizar a sua movimentação em diferentes direções.
No caso do torno, é composto pelo carro longitudinal, carro
transversal, carro porta-ferramentas, torre de fixação das ferramentas, fuso e vara.

Subsistema de Avanço
Tem a finalidade de proporcionar o movimento automático da ferramenta e suas variações
de velocidade. Seus principais componentes são as engrenagens da grade e as
engrenagens no próprio variador de avanço.

• Subsistema de Acionamento Principal

A função deste subsistema é proporcionar o giro da peça com diferentes velocidades.
Como principais constituintes temos o motor de acionamento, polias, correias, eixos e
engrenagens para transmissão de movimentos.

• Outros Subsistemas2
Além desses existem outros subsistemas que cumprem funções específicas dependendo
da necessidade de cada uma. Exemplos são os subsistemas de emissão de fluido de
corte e o subsistema de aparo do cavaco.

Torneamento é:
• Operação de usinagem para trabalhar peças cilíndricas movidas por um movimento
uniforme de rotação
• Retirada progressiva de cavaco

Movimentos no torneamento
• 1 – Movimento de corte
• 2 – Movimento de avanço
• 3 – Movimento de penetração
• Torneamento - o Processo
As principais operações executáveis através de torneamento são:
Torneamento externo
Torneamento interno
Faceamento
Sangramento

Outras operações:
Recartilhado
Rosqueamento
Polimento

Tipos de operações
• Superfícies cilíndricas externas e internas
• Superfícies cônicas externas e internas
• Roscas externas e internas
• Perfilar superfícies

• Ferramentas de Torneamento
As ferramentas para torneamento sofreram um processo evolutivo ao longo do tempo . A
demanda da produção, cada vez mais acelerada forçou a procura por ferramentas mais
duráveis e eficientes.
Dos cinzéis utilizados nas operações manuais até as pastilhas cerâmicas de alta
resistência.

• Existem diferentes tipos de pastilhas e sistemas de fixação. As pastilhas podem assumir

diferentes formas geométricas.
Elas podem também ser classificadas por tipo; face simples, dupla face, com ou sem
quebra cavaco.

Partes de um torno
• Corpo da máquina
• Sistema de transmissão de movimento do eixo
• Sistema de deslocamento da ferramenta e da peça
• Comandos dos movimentos e das velocidades

Tipos de tornos
• Diferenciam-se pela capacidade de produção– Automático
• revóver,
• copiadores,
• automáticos
– comando numérico
– Comando numérico computadorizado CNC
– Comando Hidráulico
– Comando Eletrônico
– Manual

Fixação da peça
• Dispositivo: Placa universal de 3castanhas
– Peças de pequenas dimensões
– Formatos
• Cilíndricos
• Hexagonal regular

Tipos de fixação
• Peças cilíndricas maciças
• Peças com formato de anel
• Peças em forma de disco

Principais operações no torneamento

• Facear: produzir uma superfície perpendicular ao eixo da peça
• Desbastar – superfície cilíndrica externa

Fixando a ferramenta
• Porta-ferramenta
– Facear
– desbastar
• Cabeçote móvel
– Furar
– Escarear
– Alargar
– roscar

Furação com o torno

• Furos de centros
• Furos cilíndricos
• Broqueamento
