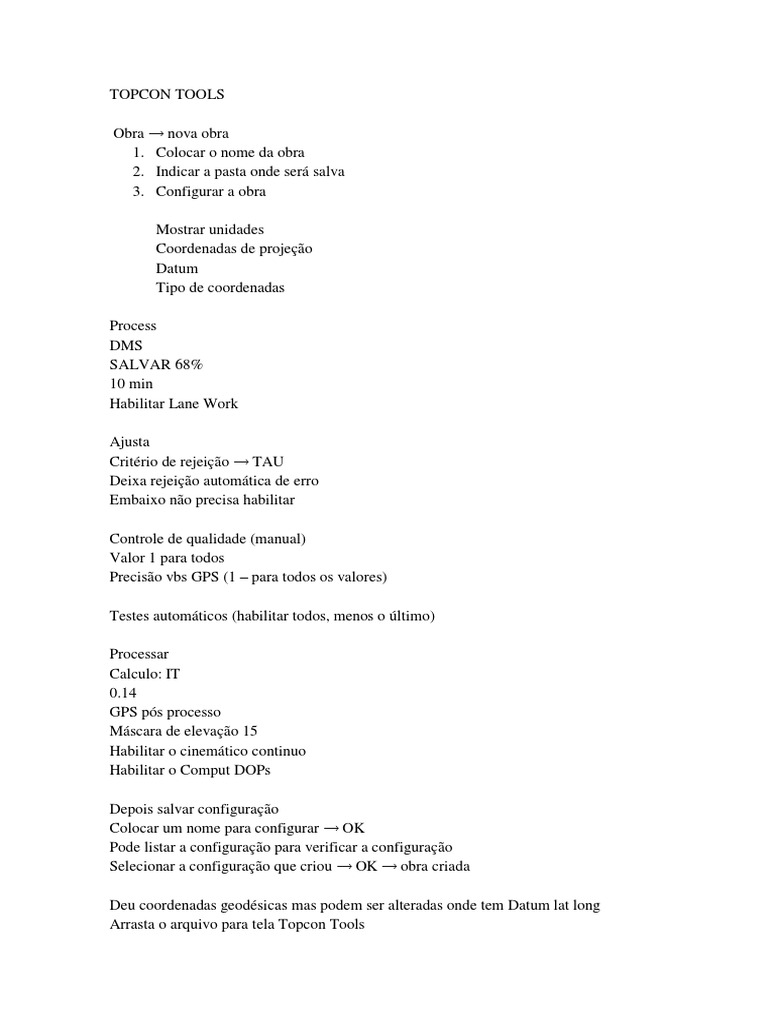

TOPCON TOOLS

Obra → nova obra

1. Colocar o nome da obra
2. Indicar a pasta onde será salva
3. Configurar a obra

Mostrar unidades
Coordenadas de projeção
Datum
Tipo de coordenadas

Process
DMS
SALVAR 68%
10 min
Habilitar Lane Work

Ajusta
Critério de rejeição → TAU
Deixa rejeição automática de erro
Embaixo não precisa habilitar

Controle de qualidade (manual)

Valor 1 para todos
Precisão vbs GPS (1 – para todos os valores)

Testes automáticos (habilitar todos, menos o último)

Processar
Calculo: IT
0.14
GPS pós processo
Máscara de elevação 15
Habilitar o cinemático continuo
Habilitar o Comput DOPs

Depois salvar configuração

Colocar um nome para configurar → OK
Pode listar a configuração para verificar a configuração
Selecionar a configuração que criou → OK → obra criada

Deu coordenadas geodésicas mas podem ser alteradas onde tem Datum lat long
Arrasta o arquivo para tela Topcon Tools
Vá em obras → expostar → criar pasta chamada River → procurar pasta → o nome
deixar em branco → formato do arquivo (Dado Bruto GPS +) → habilitar todos os
canais e satélites desabilitados e épocas → salvar.

Geração PPP

Devemos compactar os arquivos com a extensão *.O, *.N no programa WINZIP, pois o
sistema do IBGE sóaceita pelo WINZIP, o nome do arquivo compactado pode ser o nome
da base.Abra a página: http://www.ppp.ibge.gov.br/ppp.htm

1. Coloque a numeração da Base

2. Selecione o arquivo que foi compactado
3. Selecione o tipo de processamento ( estático)
4. Selecione o tipo de antena; TPS HIPER_V NONE (caso não tenho a antena do
GPS usado, deixe não alterar RINEX)
5. Coloque a altura da antena e marque a opção à direita
6. Coloque o email (SEU EMAIL) que poderá ser enviado o resultado e clique em
Processar
Após o processamento baixe o resultado e salve na pasta RELATÓRIOS da Pasta
TRANSPORTE.O arquivo virá compactado, após descompactar abra o arquivo em PDF,
este é o relatório enviado pelo IBGE, onde contem todas as informações sobre a base
calculada, as precisões, coordenadas, etc., Após o cálculo teremos as coordenadas
geodésicas, sendo necessário transformar em UTM, no programaTOPSHOW ou TCGeo.

Processar
Com o termino salvar e baixar o arquivo

Alterar os dados conforme o IBGE

Malha norte → UTM N(m) IBGE

Malha este → UTM E(m) IBGE
Elevação → Alt. Geo (m) IBGE

TOPCON TOLLS
Abri-se o programa Topcon Tools1.

1. Nova Obra
Nome da Obra: Projeto e Data (o programa não aceita ponto (.) no nome da Obra.)
Pasta da Obra: Procura-se a pasta Projeto e o dia do rastreio.
OK

2. Obra
Importar: localize a pasta Nativos de acordo com o dia que está sendo feito o
Projeto e seleciona todos os dados (Base e Pontos)
Abrir

3. Obra
Configurar Obra:

 Sistema de Coordenadas:
 Projeção:Zone_22: 54w to 48w Zone_23: 48w to 42w (EXEMPLO)

Obs.: A zona pode ser diferente, vai depender do Meridiano Central.

 Datum: Sirgas_2000
 Tipo de Coordenadas: Projeção

 Ajustamento:

 Nível de Confiança: 68%

 Critério de rejeição: Por Controle de Qualidade
  Seleciona os itens: Análise de obs. Repetidas
Análise de pontos idênticos
Controle análise de vínculo

GPS+ pós-processamento

 Máscara: 15
 Sistema: GPS+
 Duração Mínima: Tempo fixo
 Tempo obs. Mínima: 60OK

Obs.: Na tela na parte inferior à direita do Programa deve ficar: (EXEMPLO)

METROS DMS PROJEÇÃO ZONE_22: 54W to 48W

4. Ocupações GPS

 Deve-se renomear cada ponto na coluna Nome Ponto de acordo com a caderneta
de rastreamento. Obs.: Clique na coluna “Hora Início”, para que os pontos fiquem
na ordem em que foram rastreados. Caso haja mais de um GPS trabalhando, clique
na coluna “Nome Original”, para que os arquivos fiquem separados. Deve-se
renomear os pontos de acordo com a hora de rastreio, observando que a diferença
entre ahora real e a hora do satélite são de 3 horas.

 Tipo de Antena: Topcon → Hiper GD/GGD

 Altura da Antena: Encontra-se anotada na caderneta de campo.
 Método Alt. Antena: Inclinada, somente para Base os demais vertical (pode
ocorrer em alguns casos da Base também ser vertical, porém deve ser informado
por quem fez o rastreamento dos pontos).Obs.: Quando se usa tripé o Método Alt.
Antena será inclinada (altura < que 2,00m), já no caso de bastão o Método Alt.
Antena será vertical (altura >= a 2,00m)5.

5. Pontos

 Substitui os dados da Base que já deve ter sido calculada.

 Controle: Ambos (somente na Base, os demais pontos ficam nenhum).

6. Obs. GPS

 Processar: GPS+ Processamento

Caso algum ponto fique flutuante deve-se tentar fixá-lo, anota-se o ponto que ficou
flutuante, e na opção desfazer clique uma vez, para que nenhum ponto fique processado.

 Visualizar: Vista ocupação, encontra-se o ponto, clica no + e visualiza os

satélites deste ponto coma ferramenta Zoom mais.

Desabilite um satélite por vez e mande processar o ponto individualmente, clique sobre o
ponto com o botão direito e GPS+ Processamento, verifique se fixou, caso não tenha
fixado clique na tecla desfazer 2 vezes e repita o processo em outro satélite, até o ponto
fixar. Ao fixar o ponto, clique na tecla desfazer 1 vez e salvar.

Obs.: Para se fixar um ponto pode se desabilitar 1 ou mais satélites de uma só vez, pode-
se desabilitar partes de um ou mais satélites podendo então variar a forma de fixar um
ponto.
Ao terminar de fixar todos os pontos deve-se mandar processar os pontos de uma só vez
(item 6).

 Processar: Ajustamento

OK ou continua OK

7. Obra

 Exportar: exporte no formato DWG, o formato está dentro de Projeto → DWG

(salve na pasta ARQUIVOS_DWG, criada no início); e no formato TXT, o
formato está dentro de coordenadas → Coordenadas TopSURV (txt), (salve na
pasta ARQUIVOS_TXT, criada no início).

 Para trabalhar no programa GEOPLAN, devemos salvar as coordenadas na opção:

Relatórios → Relação de Coordenadas.

Transformar os pontos em RINEX:

8. Ocupações GPS

 Clique com o botão direito na base

Exportar: no formato RINEX, que está dentro de Dados Brutos (salve na pasta RINEX
no dia correspondente) coloque o nome BASE, repita a operação agora selecionando os
demais pontos, e coloque o nome PONTOS.
Salvar os Relatórios:

9. Pontos

 Relatórios: Transporte, salvar, o nome do arquivo deve conter o nome da Obra e

o Dia antes da descrição Transporte ou Pontos do Perímetro ... (salve na pasta
RELATÓRIOS no dia correspondente) Obs.: Salve os 4 relatórios (transporte,
Pontos do Perímetro, GPS Observações e Controle de Qualidade.
