Catalogo Completopo

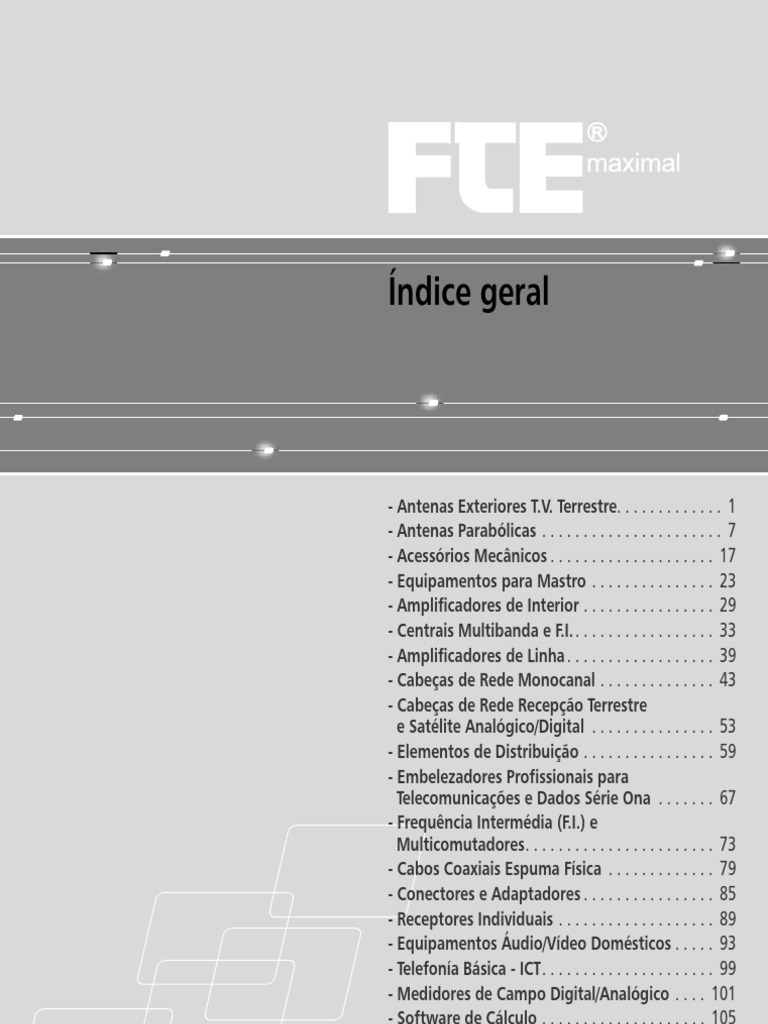

Índice geral
- Antenas Exteriores T.V. Terrestre. . . . . . . . . . . . . 1

- Antenas Parabólicas . . . . . . . . . . . . . . . . . . . . . . 7
- Acessórios Mecânicos . . . . . . . . . . . . . . . . . . . . 17
- Equipamentos para Mastro . . . . . . . . . . . . . . . 23
- Amplificadores de Interior . . . . . . . . . . . . . . . . 29
- Centrais Multibanda e F.I. . . . . . . . . . . . . . . . . . 33
- Amplificadores de Linha . . . . . . . . . . . . . . . . . . 39
- Cabeças de Rede Monocanal . . . . . . . . . . . . . . 43
- Cabeças de Rede Recepção Terrestre
e Satélite Analógico/Digital . . . . . . . . . . . . . . . 53
- Elementos de Distribuição . . . . . . . . . . . . . . . . 59
- Embelezadores Profissionais para
Telecomunicações e Dados Série Ona . . . . . . . 67
- Frequência Intermédia (F.I.) e
Multicomutadores. . . . . . . . . . . . . . . . . . . . . . . 73
- Cabos Coaxiais Espuma Física . . . . . . . . . . . . . 79
- Conectores e Adaptadores . . . . . . . . . . . . . . . . 85
- Receptores Individuais . . . . . . . . . . . . . . . . . . . 89
- Equipamentos Áudio/Vídeo Domésticos . . . . . 93
- Telefonía Básica - ICT. . . . . . . . . . . . . . . . . . . . . 99
- Medidores de Campo Digital/Analógico . . . . 101
- Software de Cálculo . . . . . . . . . . . . . . . . . . . . 105
- Tabelas Técnicas . . . . . . . . . . . . . . . . . . . . . . . 107
Antenas Exteriores
TV Terrestre
- Antenas Exteriores BII. Série F .......................... 2

- Antenas Exteriores BIII. Série F ......................... 2
- Antenas Exteriores logo-periódicas
Série LOG ........................................................... 3
- Antenas Exteriores UHF. Série Maximal ............ 4
- Antenas Exteriores UHF. Série TOP ................... 5
- Antenas Náuticas ............................................. 6
- Centrais de amplificação para Antenas
Náuticas ............................................................. 6
catálogo 2005
®
ANTENAS EXTERIORES TV TERRESTRE maximal
Antenas Exteriores BII

série F
F 0-F FM 3-F
REFERÊNCIA F 0-F F 0-F1 FM 3-F

CÓDIGO 9002005-F 9002005-F1 9002025-F
Nº de elementos 1 omnidireccional 1 omnidireccional 3
Canais FM (87,5-108 MHz) FM (87,5-108 MHz) FM (87,5 x 108 MHz)
Ganho (dB) 1 1 6
Comprimento (mm) 800 800 1150
Peso (Kg) 0,6 0,6 1,5
Diâmetro máximo de fixação ao mastro (mm) 50 50 50
Quantidade por embalagem 10/180 1 10/200
Antenas Exteriores BIII

série F
F 6-F F 9-F
REFERÊNCIA F 6-F F 6-F1 F 9-F F 9-F1

CÓDIGO 9002007-F 9002007-F1 9002008-F 9002008-F1
Nº de elementos 6 6 9 9
Canais 5-12 5-12 5-12 5-12
Ganho (dB) 10 10 12 12
Comprimento (mm) 1220 1220 1530 1530
Peso (Kg) 0,8 0,8 1 1
Diâmetro máximo de fixação ao mastro (mm) 50 50 50 50
Quantidade por embalagem 10/200 1 10/200 1
O2
CATÁLOG 005
2
®
maximal
ANTENAS EXTERIORES TV TERRESTRE
+10 dB Antenas Exteriores logo-periódicas

REFERÊNCIA LG 100 Série LOG
CÓDIGO 9000100
Alimentação (VDC) 12-24 LG 100 Os 5 modelos que compõem a gama LOG destacam-se tanto
Consumo (mA) 10 pelo seu elevado ganho, como pela sua plenitude de resposta.
Concebidas para funcionar directamente com 75 Ohms, eliminam
Ganho (dB) 10 a utilização do adaptador de impedância, melhorando de forma
Frequência (MHz) 470-862 surpreendente a resposta das antenas yagui convencionais.
Factor de ruído (N.F. TYP) <2 dB A ligação é de tipo F, utilizada em sistemas profissionais e de alta
frequência, agiliza a ligação e optimiza a resposta.
Quantidade por embalagem 1/10/60
PVP Euros 8,90
DIGILOG LOG 2845-F LOG 3235-F
LOG 512-F BVF LOG 5045-F
REFERÊNCIA DIGILOG LOG 512 F LOG 3235 F LOG 2845 F LOG 5045 F BVF
CÓDIGO 0205050 0200512 0203235 0202845 0205045 0202000
Nº de elementos 16 12 32 28 50 Ligação para
polarização vertical
Canais 57-69 5-12 5-12/21-69 21-69 21-69
Ganho (dB) 9,5 9 8/11 13,5 16,5
Comprimento (mm) 550 670 800 1040 2040
Peso (Kg) 0,5 0,6 0,6 0,6 1
Diâmetro máximo de fixação ao mastro (mm) 50 50 50 50 50
Quantidade por embalagem 5/200 5/70 5/70 5/120 2/108 1/100
CATÁLOGO 2005
3
®
+10 dB Antenas Exteriores UHF

série MAXIMAL
REFERÊNCIA LG 100
CÓDIGO 9000100
LG 100 Fabricadas inteiramente em alumínio, a sua construção robusta e a in-
Alimentação (VDC) 12-24
clusão de guias e dipolo permitem uma excelente recepção horizontal
Consumo (mA) 10 e um grande ganho em relação aos diferentes tamanhos disponíveis.
Ganho (dB) 10 Todos os modelos englobam ligação através de um conector F.
Frequência (MHz) 470-862
Factor de ruído (N.F. TYP) <2 dB
Quantidade por embalagem 1/10/60
Conector F
Maximal 44-F Maximal 44-4-F Maximal 45
Maximal 64-6-F Maximal 76-4-F Maximal 76-F
REFERÊNCIA MAXIMAL MAXIMAL MAXIMAL MAXIMAL MAXIMAL MAXIMAL MAXIMAL MAXIMAL MAXIMAL
44-F 44-6-F 45 64-6-F 76-F 44-4-F 76-4-F 44-5-F 76-5-F
CÓDIGO 9002018-1-F 9002018-F 9002019 9002023-F 9002020-F 9002218-F 9002220-F 9002219-F 9002221-F
Nº de elementos 34 34 Panel 48 60 34 60 34 60
Canais 21-69 21-69 21-69 21-69 21-69 21-37 21-37 38-69 38-69
Ganho (dB) 13,5 13,5 13,5 14,5 16,5 14 17 14 17
Comprimento 1000 1000 800 1190 1800 1000 1800 1000 1800
Peso 0,7 0,7 1 1 1,5 0,7 1,5 0,7 1,5
Diâmetro máximo de 60 60 60 60 60 60 60 60 60
fixação ao mastro (mm)
Quantidade por embalagem 1/44 6/72 1/32 6 / 72 1/51 1/26 1/28 1/44 1/51
O2
CATÁLOG 005
4
®
maximal
ANTENAS EXTERIORES TV TERRESTRE
Antenas Exteriores UHF

série TOP
Fabricadas totalmente em alumínio, o desenho em forma de “U” fechado em combinação com grelhas de grande formato, confe-
rem-lhe uma excelente relação frente/atrás. A sua excelente direccionalidade e ganho tornam-nas ideais para situações de má recepção.
Todos os modelos englobam ligação através de um conector F.
TOP 21-F TOP 47-F TOP 71-F TOP 91-F
REFERÊNCIA TOP 21-F TOP 47-F TOP 47* TOP 71-F TOP 91-F
CÓDIGO 0240021-F 0240047-F 0240048 0240071-F 0240091-F
Nº de elementos 21 47 47 71 91
Canais 21-69 21-69 21-69 21-69 21-69
Ganho (dB) 12 14 14 16 18
Comprimento (mm) 760 1260 1260 1450 2450
Peso (Kg) 1 1,5 1,5 2 2,2
Diâmetro máximo de fixação ao mastro (mm) 60 60 60 60 60
Quantidade por embalagem 5/75 5/60 4/60 3/45 2/48
*Antena desmontada.
Diagramas de ganho (dB), Série LOG, MAXIMAL e TOP
DIGILOG LOG 2845 F, 5045 F, LOG 3235 F MAXIMAL 64 F, MAXIMAL 76 F
MAXIMAL 44-4, 76-4, 44-5, 76-5 TOP 47 F, TOP 21 F TOP 71 F, TOP 91 F
Detalhe da Ligação F
Todas as antenas exteriores de TV Terrestre estão dotadas de uma caixa
especial de intempérie com um conector F de alta qualidade incorpo-
rado.
CATÁLOGO 2005
5
®
Antenas náuticas
Estas antenas foram concebidas para receber sinais provenientes de emissoras de

rádio e TV quando o ponto de recepção não se encontra num local fixo (barcos,
iates, autocarros...). Dispõem de uma caixa em plástico ABS para a protecção do
dipolo. Além disso, a sua montagem é muito mais simples e cobrem a maioria das
frequências de radiodifusão. No interior da cúpula foi realizado um segundo reforço
com o objectivo de evitar a condensação. Consiste em preencher todo o volume não
ocupado pelo dipolo com um polímero que constitui uma barreira intransponível
para a humidade. O dipolo é fabricado em cobre puro, o que o torna extremamente
AV 16 N duradouro.
REFERÊNCIA AV 16N AV 15N AV 14N

CÓDIGO 0241320 0241319 0241318
Frequência antena + amplificador AM / BI / FM / BIII / UHF AM / BI / FM / BIII / UHF BI / FM / BIII / UHF
Ganho (dB) 18 / 28 / 28 / 40 / 40 18 / 28 / 28 / 28 / 28 28 / 28 / 28 / 28
Nível de saída (dBuV) 2 x 109 2 x 109 2 x 109
Ângulo de recepção horizontal 360º 360º 360º
Diâmetro antena (mm) 540 540 500
Alimentação 12/24 VDC - 110/220 VAC 12/24 VDC - 110/220 VAC 12/24 VDC - 110/220 VAC
Quantidade por embalagem 1/10 1/10 1/10
Centrais de amplificação
para antenas náuticas
LBS 30-12 P LBA 42 R11
REFERÊNCIA LBS 30-12 P LBA 42 R11

CÓDIGO 0330030 0330042
Frequência antena + amplificador 47-862 + LMK AM AM / BI / FM / BIII / UHF
Ganho (dB) 28 20 / 42 / 42 / 42 / 42
Nível de saída (dBuV) DIN 45004B 109 117
Alimentação 12/24 V - 110/220 V 15 V / 300 mA
Quantidade por embalagem 1 1
O2
CATÁLOG 005
6
Antenas Parabólicas
- Antenas Parabólicas Offset. 58 cm de aço ...... 8

- Antenas Parabólicas Offset. 80 cm de aço ..... 8
- Antenas Parabólicas Offset. 58 e 80 cm
de alumínio ........................................................ 9
- Antenas Parabólicas Offset.
85 cm de alumínio/ aço ...................................... 9
- Antenas Parabólicas Offset.
100 cm de aço / alumínio .................................... 10
- Antenas Parabólicas Offset. 130 cm de aço ..... 10
- Antenas Parabólicas Offset. 90 cm de fibra ..... 11
- Motor DiSEqC com posicionador ...................... 11
- LNC’s para 1 receptor ........................................ 12
- LNC’s para 2 receptores ..................................... 12
- LNC’s para 4 e 8 receptores ............................... 13
- LNC’s para SMATV ............................................. 13
- Comutadores de LNB. Instalação em mastro .... 14
- Acessórios para antenas parabólicas ................. 14
- Suportes para antenas parabólicas ................... 15
- Multifocos ........................................................ 15
catálogo 2005
®
ANTENAS PARABÓLICAS maximal
Antenas parabólicas Offset

de 58 cm em aço
Concebidas de acordo com os mais exaustivos parâmetros de qualidade para obter

uma antena de máximo rendimento, em dimensões muito adequadas. Montagem
Suporte em plástico rápida com os dois tipos de suporte.
OS 58 / OS 58-P
Suporte em aço
REFERÊNCIA OS 58 P-PL OS 58 P-5 OS 58-PL OS 58-4 OS 58

CÓDIGO 0701061-PL 0701061-5 0701055-PL 0701055-4 0701055
Dimensoes (mm) vert. x horiz. 580 x 510 580 x 510 580 x 510 580 x 510 580 x 510
Material reflector Aço galvanizado Aço galvanizado Aço galvanizado Aço galvanizado Aço galvanizado
Material de suporte Plástico Makrolon Plástico Makrolon Aço galvanizado Aço galvanizado Aço galvanizado
Cor disponível Cinzento claro Cinzento claro Cinzento claro Cinzento claro Cinzento claro
Ganho (dB) 10,7-11,7 GHz - 35,0 10,7-11,7 GHz - 35,0 10,7-11,7 GHz - 35,0 10,7-11,7 GHz - 35,0 10,7-11,7 GHz - 35,0
11,7-12,75 GHz - 35,5 11,7-12,75 GHz - 35,5 11,7-12,75 GHz - 35,5 11,7-12,75 GHz - 35,5 11,7-12,75 GHz - 35,5
Diâmetro máximo do suporte (mm) 60 60 60 60 60
Peso antena (Kg) 4 4 4 4 4
Apresentação de entrega 1 palete 100 unidades 1 caixa de cartão 5 unid. 1 palete 100 unid. 1 caixa de cartão 4 unid. 1 caixa de cartão individual

de 80 cm em aço
Concebidas de acordo com os mais exaustivos parâmetros de qualidade para obter

Suporte em plástico uma antena de máximo rendimento.
O suporte em aço galvanizado com uma espessura de 3 mm garante a solidez do
conjunto. Montagem rápida com os dois tipos de suporte.
OS 80
Suporte em aço
REFERÊNCIA OS 80 P-PL OS 80 P-3 OS 80-PL OS 80-3 OS 80

CÓDIGO 0701084-PL 0701084-3 0701080-PL 0701080-3 0701080
Dimensões (mm) vert. x horiz. 800 x 740 800 x 740 800 x 740 800 x 740 800 x 740
Material reflector Aço galvanizado Aço galvanizado Aço galvanizado Aço galvanizado Aço galvanizado
Material do suporte Plástico Makrolon Plástico Makrolon Aço galvanizado Aço galvanizado Aço galvanizado
Cor disponível Cinzento claro Cinzento claro Cinzento claro Cinzento claro Cinzento claro
Ganho (dB) 10,7-11,7 GHz - 37,2 10,7-11,7 GHz - 37,2 10,7-11,7 GHz - 37,2 10,7-11,7 GHz - 37,2 10,7-11,7 GHz - 37,2
11,7-12,75 GHz - 37,7 11,7-12,75 GHz - 37,7 11,7-12,75 GHz - 37,7 11,7-12,75 GHz - 37,7 11,7-12,75 GHz - 37,7
Diâmetro máximo do suporte (mm) 60 60 60 60 60
Peso antena (Kg) 5 5 5 5 5
Apresentação de entrega 1 palete 100 unidades 1 caixa de cartão 3 unid. 1 palete 100 unid. 1 caixa de cartão 3 unid. 1 caixa de cartão individual
O2
CATÁLOG 005
8
®
maximal
ANTENAS PARABÓLICAS

de 58 e 80 cm em alumínio
O disco reforçado e o suporte permitem uma instalação rápida e

um conjunto duradouro.
OS 58 AL / OS 80 AL
Suporte em aço
REFERÊNCIA OS 58 AL OS 80 AL OS 58 AL-PL OS 80 AL-PL

CÓDIGO 0701060 0701081 0701060-PL 0701081-PL
Dimensões (mm) vert. x horiz. 580 x 510 800 x 740 580 x 510 800 x 740
Material reflector Alumínio Alumínio Alumínio Alumínio
Material do suporte Aço galvanizado Aço galvanizado Aço galvanizado Aço galvanizado
Cor disponível Cinzento claro Cinzento claro Cinzento claro Cinzento claro
Ganho (dB) 10,7-11,7 GHz - 35,0 10,7-11,7 GHz - 37,2 10,7-11,7 GHz - 35,0 10,7-11,7 GHz - 37,2
11,7-12,75 GHz - 35,5 11,7-12,75 GHz - 37,7 11,7-12,75 GHz - 35,5 11,7-12,75 GHz - 37,7
Diâmetro máximo do suporte (mm) 60 60 60 60
Peso antena (Kg) 3 4 3 4
Apresentação de entrega 1 caixa de cartão individual 1 caixa de cartão individual 1 palete 25 unidades 1 palete 25 unidades

de 85 cm em alumínio e aço
O disco reforçado e o suporte pré-montado permitem uma instala-

ção rápida e um conjunto duradouro.
OS 85 AL Suporte em aço
REFERÊNCIA OS 85 AL-PL OS 85 AL OS 85 PL OS 85
CÓDIGO 0701007-PL 0701007 0701010-PL 0701010
Material reflector Alumínio Alumínio Aço galvanizado Aço galvanizado
Material do suporte Aço galvanizado e pintado Aço galvanizado e pintado Aço galvanizado e pintado Aço galvanizado e pintado
11,7-12,75 GHz - 39,2 11,7-12,75 GHz - 39,2 11,7-12,75 GHz - 39,2 11,7-12,75 GHz - 39,2
Diâmetro máximo do suporte (mm) 60 60 60 60
Apresentação de entrega 1 palete 25 unidades 1 caixa de cartão individual 1 palete 25 unidades 1 caixa de cartão individual
CATÁLOGO 2005
9
®

de 100 cm em aço/alumínio
O disco reforçado e o suporte pré-montado permitem uma instalação

rápida e um conjunto duradouro.
OS 100 Suporte em aço
REFERÊNCIA OS 100 PL OS 100 STB OS 100 AL-PL OS 100 AL

CÓDIGO 0701105-PL 0701105 0701100-PL 0701100
Material reflector Aço galvanizado Aço galvanizado Alumínio Alumínio
Material do suporte Aço galvanizado e pintado Aço galvanizado e pintado Aço galvanizado e pintado Aço galvanizado e pintado
11,7-12,75 GHz - 41,0 11,7-12,75 GHz - 41,0 11,7-12,75 GHz - 41,0 11,7-12,75 GHz - 41,0
Diâmetro máximo até ao suporte (mm) 60 60 60 60
Apresentação de entrega 1 palete 25 unidades 1 caixa de cartão individual 1 palete 25 unidades 1 caixa de cartão individual

de 130 cm em aço
Óptimo rendimento para instalações colectivas ou com níveis de PIRE

muito fracos. Suporte da antena reforçado.
OS 130 Suporte em aço
REFERÊNCIA OS 130-PL OS 130

CÓDIGO 0701104-PL 0701104
Dimensões (mm) vert. x horiz. 1380 x 1230 1380 x 1230
Material reflector Aço galvanizado Aço galvanizado
Material do suporte Aço galvanizado Aço galvanizado
Cor disponível Cinzento claro Cinzento claro
Ganho (dB) 10,7-11,7 GHz - 42,0 10,7-11,7 GHz - 42,0
11,7-12,5 GHz - 43,0 11,7-12,5 GHz - 43,0
Diâmetro do suporte (mm) 60 60
Peso antena (Kg) 18 18
Apresentação de entrega 1 palete 25 unidades 1 caixa de cartão individual
O2
CATÁLOG 005
10
®
maximal

de fibra 90 cm
O reflector indeformável, o suporte galvanizado a quente, resistente à

corrosão e com desgaste mínimo, tornam-nas muito eficazes em zonas pró-
ximas da costa com condições atmosféricas adversas.
GFK 90 Suporte em aço
REFERÊNCIA GFK 90 GFK 90-10 GFK 90-PL

CÓDIGO 0701092 0701092-10 0701092-PL
Dimensões (mm) vert. x horiz. 890 x 830 890 x 830 890 x 830
Material reflector Fibra poliéster Fibra poliéster Fibra poliéster
Material do suporte Aço galvanizado a quente Aço galvanizado a quente Aço galvanizado a quente
Cor disponível Branco Branco Branco
Ganho (dB) 10,7-11,7 GHz - 38,5 10,7-11,7 GHz - 38,5 10,7-11,7 GHz - 38,5
11,7-12,7 GHz - 39,2 11,7-12,7 GHz - 39,2 11,7-12,7 GHz - 39,2
Diâmetro máximo até ao suporte (mm) 60 60 60
Peso antena (Kg) 9 9 9
Apresentação de entrega Caixa de cartão individual Embalagem de 10 unidades Embalagem de 21 unidades
Motor DISEqC
com posicionador
Com o motor DiSEqC DiMO 120 é possível realizar uma instalação polar com
uma antena de até 1,20 m de forma simples e rápida. Para uma correcta instala-
ção é essencial que o receptor disponha do sistema DiSEqC 1.2. O motor DiMO
120 é fabricado em liga e apenas necessita do cabo coaxial para ser ligado.
Os sinais de satélite enviados pelos LNBs são transmitidos através deste cabo.
A montagem polar está integrada no motor, não sendo, assim, necessários ajustes
complicados.
O DiMO 120 consegue memorizar até 60 posições de satélite e com o sistema de
DIMO 120 ajuste manual o trabalho de instalação torna-se mais fácil.
REFERÊNCIA DIMO 120

CÓDIGO 6000508
Dimensão máxima da antena Offset 120
Peso máximo da antena (Kg) 18
DISEqC compatível 1.2, Goto X
Posições Máx. 60
Diâmetro do tubo de fixação (mm) 30-70
Diâmetro do tubo da antena (mm) 55
Quantidade por embalagem 1/6
CATÁLOGO 2005
11
®
LNC’s
para 1 receptor
Estes LNCs são utilizados em sistemas individuais de recep-

ção de TV via satélite (analógica ou digital). Permitem rece-
ber todos os canais transmitidos na banda Ku (10,7 a 12,75
GHz). A comutação é feita através da tensão de 22 KHz.
LNC 54 U LNC 34 U LNC 21
REFERÊNCIA LNC 54 U LNC 34 U LNC 21

CÓDIGO 0400065 0400072 0400165
Tipo de antena Offset Offset Offset
Frequências de entrada (GHz) 10,7 - 12,75 10,7 - 12,75 10,7 - 12,75
Osciladores locais por banda (GHz) 9,75 / 10,60 9,75 / 10,60 9,75 / 10,60
Saídas 1 1 1
Factor de ruído TYP (dB) 0,3 0,3 0,5
Ganho de conversão (dB) Min. 55 Min. 55 Min. 55
Alimentação 13-18 VDC / 0-22 KHz 13-18 VDC / 0-22 KHz 13-18 VDC / 0-22 KHz - SAT A/B: DiSEqC 1.0
Consumo (mA) Máx. 95 Máx. 95 Máx. 100
LNC’s
para 2 receptores
As novas referências Monoblock têm a particularidade de incluir dois LNCs tipo Twin
e um comutador tipo DiSEqC. Esta configuração permite uma rápida instalação de
um sistema com dois focos para um, dois ou quatro receptores.
LNC 54 US LNC 22
REFERÊNCIA LNC 54 US LNC 22

CÓDIGO 0400064 0400164
Tipo de antena Offset Offset
Frequências de entrada (GHz) 10,7 - 12,75 10,7 - 12,75
Osciladores locais por banda (GHz) 9,75 / 10,60 9,75 / 10,60
Saídas 2 2
Factor de ruído TYP (dB) 0,3 0,5
Ganho de conversão (dB) Min. 55 Min. 55
Alimentação 13-18 VDC / 0-22 KHz 13-18 VDC / 0-22 KHz - SAT A/B: DiSEqC 1.0
Consumo (mA) Máx. 185 Máx. 210
Quantidade por embalagem 1/24 1/12
O2
CATÁLOG 005
12
®
maximal
LNC’s antenas parabólicas

para 4 e 8 receptores
Conversores para sistemas individuais e saídas múltiplas

de 4 ou 8 utilizadores.
Inclui um sistema de protecção retráctil da ligação,
exclusivo da FTE Maximal.
LNC 544 QS LNC 24 LNC 58
REFERÊNCIA LNC 544 QS LNC 24 LNC 58

CÓDIGO 0400069 0400169 0400071
Tipo de antena Offset Offset Offset
Frequências de entrada (GHz) 10,7 - 12,75 10,7 - 12,75 10,7 - 12,75
Osciladores locais por banda (GHz) 9,75 / 10,60 9,75 / 10,60 9,75 / 10,60
Saídas 4 4 8
Factor de ruído TYP (dB) 0,3 0,5 0,5
Ganho de conversão (dB) Min. 55 Min. 55 Min. 55
Alimentação 13-18 VDC / 0-22 KHz 13-18 VDC / 0-22 KHz - SAT A/B: DiSEqC 1.0 13-20 VDC / 0-22 KHz
Consumo (mA) Máx. 230 Máx. 230 Máx. 240
LNC
para SMATV
Este LNC foi concebido para ser utilizado em instalações colectivas de recepção via
satélite. Caracteriza-se por fornecer sempre a mesma polaridade e banda nas suas
saídas, sem possibilidade de comutação.
Inclui um sistema de protecção retráctil da ligação, exclusivo da FTE Maximal.
LNC 544
REFERÊNCIA LNC 544

CÓDIGO 0400067
Tipo de antena Offset
Frequências de entrada (GHz) 10,7 - 12,75
Osciladores locais por banda (GHz) 9,75 / 10,60
Saídas 4
Factor de ruído TYP (dB) 0,3
Ganho de conversão (dB) Min. 55
Alimentação 12 - 20 VDC
Consumo (mA) Máx. 170
CATÁLOGO 2005
13
®
Comutadores de LNB
instalação em mastro
Gama de comutadores para instalação em mastro com diferentes opções 2 e 4 entra-

das e um modelo especial para LNB’s Twin.
UMS 141
REFERÊNCIA UMS 125 UMS 141 UMS 225

CÓDIGO 0702218 0702224 0702225
Nº de entradas Comutador LNB com 2 entradas Comutador LNB com 4 entradas Comutador 2 LNB Twin com 4 entradas
Tipo de comutação DiSEqC 1.0 DiSEqC 1.0 DiSEqC 1.0
Perdas de passagem < 2 dB < 2 dB < 2 dB
Quantidade por embalagem 1/10/60 1/10/60 1/10/60
Acessórios
para antenas parabólicas
Elementos especialmente criados para completar a ampla oferta FTE Maximal na

gama de antenas parabólicas.
MIX 54 PS 18 -500 BNV 2000 INTER-5 F 950 IFT
REFERÊNCIA MIX 54 PS 18-500 BNV 2000 INTER-5 F 950 IFT

CÓDIGO 0909057 9001107 0703009 0702216-A 0520320 0520321
Descrição Misturador 4 x SAT Fonte para MIX 54 Amplificador linha Interface gerador Filtro passa-alto Equalizador toma-
+ TV para LNC 950 - 2300 MHz / 22 KHz 950-2150 MHz da. F.I. 12 dB
544 QS 16-24 dB (rejeição UHF >50
dB)
O2
CATÁLOG 005
14
®
maximal
Suportes para antenas parabólicas
CGT 12
P 40 P 40 L P 50 S P 50 P P 60 S P 60 P ST 40 PG 32* PG 40*
REFERÊNCIA P 40 P 40 L P 50 S P 50 P P 60 S P 60 P CGT 12 ST 40 PG 32* PG 40*

CÓDIGO 9003048 9003048-L 9003050 9003010 9003011 9003012 9004019 9003052 9003070 9003071
Tipo de instalação Parede / Parede Chão Parede Chão Parede Gancho Suporte Parede / Parede /
mastro / roscado 40 mm torre mastro / mastro /
parapeito para pé de parapeito parapeito
suporte
Diâmetro do suporte 40 40 50 50 60 60 --- 40 32 galva- 40 galva-
niz. niz.
Tamanho da base 120 x 93 200 x 200 200 x 200 200 x 200 200 x 200 200 x 200 --- União dupla 120 x 120 200 x 120
Peso 1 1,5 4 4 5 5 --- 4 1 ---
Antena recomendada OS 58 / OS 58 / OS 85 / OS 85 / OS 130 OS 130 --- OS-58 / OS-58 OS-58 /
OS 80 OS 80 OS 100 OS 100 OS-80 OS-80
Quantidade por embalagem 1/30 1/20 1 1 1 1 1/25 1/10 1/10 1/2
* Suportes galvanizados a quente.
Multifocos
MF 1B SMF 2 MF GFK 90 MF U
REFERÊNCIA MF 1B SMF 2 MF GFK 90 MF U

CÓDIGO 0701109 0400150 0701114 0701116
Descrição Multifoco 2 LNB’s 6º 9º Suporte multifoco 6º Suporte multifoco antena GFK Multifoco universal 2 LNB
descentrado em Zamak 90. 6º-9º
Quantidade por embalagem 1/100 1/60 1 1
CATÁLOGO 2005
15
Acessórios Mecânicos
- Garras de parede para mastro .......................... 18

- Abraçadeiras para mastro ................................. 18
- Mastros telescópicos ........................................ 18
- Mastros de encaixe galvanizados ..................... 18
- Bases e suportes para mastro .......................... 19
- Acessórios ......................................................... 19
- Torres. Série 200 ................................................ 19
- Torres. Série 200 reforçada ................................ 20
- Torres. Série 400 ................................................ 20
- Torres. Série 400 galvanizadas a quente ............ 20
- Torres. Série 400
pintadas a vermelho e branco ........................... 20
- Torres. Série 600 galvanizadas a quente ........... 21
- Torres. Série 600
pintadas a vermelho e branco ............................ 21
- Cabos esticadores de aço ................................. 21
catálogo 2005
®
ACESSÓRIOS MECÂNICOS maximal
Garras de parede
para mastro
GTS GTP 1 GTP 2 GME HG 35 HG 50
REFERÊNCIA GTS GTP 1 GTP 2 GME HG 35 HG 50
CÓDIGO 9004000 9004001 9004002 9004003 9004049 9004050
Descrição garra de bucha garra de bucha com garra de bucha com garra de parede garra de parede garra de parede
simples platina 200 mm platina 400 mm para cravar 350 mm para cravar 350 mm para cravar 500 mm
Dimensões braçadeira 60 60 60 60 60 60
Abraçadeiras
para mastro
BRC BRL BRD
REFERÊNCIA BRC BRL BRD

CÓDIGO 9004004 9004005 9004027
Descrição abraçadeira curta abraçadeira comprida abraçadeira dupla
Dimensões largura (mm) 60 60 60
Mastros
telescópicos
MASTROS GT 20 - 40
REFERÊNCIA M 325 M 332 M 338 M 345 M 350 GT 20 GT 40

CÓDIGO 9004031 9004032 9004033 9004034 9004035 9003041 9003042
Descrição mastro mastro mastro mastro mastro garra para garra para
telescópico telescópico telescópico telescópico telescópico mastros 50 mm mastros 50 mm
Dimensões (mm) 3000 x 25 x 2 3000 x 32 x 2 3000 x 38 x 2 3000 x 45 x 2 3000 x 50 x 1,5 200 400
Quantidade por embalagem 1/6 1/6 1/6 1/6 1/6 1/16 1/12
Mastros de encaixe
galvanizados
MASTROS
REFERÊNCIA M 150 M 165 M 250 M 340

CÓDIGO 9004009 9001138 9004010 9004066
Descrição mastro de encaixe mastro de encaixe mastro de encaixe mastro de encaixe
Dimensões (mm) 1500 x 35 x 1,5 1650 x 35 x 1,5 2500 x 35 x 1,5 3000 x 40 x 2
Quantidade por embalagem 6/300 6/300 6/300 6/180
O2
CATÁLOG 005
18
®
maximal
ACESSÓRIOS MECÂNICOS
Bases e suportes
para mastro
BMU
BHC BT ACH GCH BGCH-25
REFERÊNCIA BHC BT ACH GCH BGCH-5 BGCH-25 BMU

CÓDIGO 9004046 9004047 9004048 9004086 9004087 9004088 9004089
Descrição base de mastro base de telha suporte de abraçadeira de banda metálica banda metálica base multiusos
para chão rebatível chaminé chaminé para para abraçadei- para abraçadeira (inclui 2 uniões)
banda metálica ra de chaminé de chaminé
Dimensões (mm) 140 x 140 x 155 260 x 255 x 215 --- --- long. 5 m long. 25 m 100 x 270 x 33
Quantidade por embalagem 1/15 1/3 1/3 2/10 4 2 1/10
Acessórios
TPG TPV BPV 35-40 T 1/4 T 5/16 SJT
REFERÊNCIA TPG TPV BPV 35 BPV 40 T 1/4 T 5/16 SJT

CÓDIGO 9004024 9004020 9004021 9004041 9004022 9004023 9004042
Descrição bucha metálica bucha para abraçadeira para abraçadeira para esticador esticador serra cabos
esticadores esticadores esticadores
Dimensões (mm) métrico 8 x 60 métrico 8 x 60 mastro 35 mastro 40 --- --- ---
TPM 35-40 AIT AIG CGT TPG Z TPV Z
REFERÊNCIA TPM 35 TPM 40 AIT AIG CGT TPG Z8 TPV Z

CÓDIGO 9004043 9004044 9004026 0703011 9004045 9004080 9004081
Descrição Saco 6 unid. Saco 6 unid. Saco 100 unid. Saco 100 unid. Conjunto gancho bucha para garra bucha para
Tampão plástico Tampão plástico Isolador interior Isolador interior roscado em Zamak esticador em
para mastros para mastros grampo Zamak
Dimensões (mm) 35 mm 40 mm --- --- M 16 M 8 x 60 M 8 x 60
Torres
série 200
TIT TFT 1 TFT 2 BFT BFTG BAT
REFERÊNCIA TIT TFT 1 TFT 2 BFT BFTG BAT

CÓDIGO 9004013 9004014 9004015 9004011 9004070 9004012
Descrição lanço intermédio lanço final lanço final base de torre fixa base de torre fixa base de torre
com gancho rebatível
Dimensões (mm) 2500 x 200 x 200 1200 x 200 x 200 2500 x 200 x 200 230 x 230 230 x 230 230 x 230 x 50
Peso (Kg) 9 5 10 3 3 5
Quantidade por embalagem 1 1 1 1/4 1/4 1/2
CATÁLOGO 2005
19
®
ACESSÓRIOS MECÂNICOS maximal
Torres
série 200 reforçada
TLTR TFTR 1 TFTR 3 BFTR BATR
REFERÊNCIA TITR TFTR 1 TFTR 3 BFTR BFTRG BATR

CÓDIGO 9004038 9004030 9004039 9004036 9004072 9004037
Descrição lanço intermédio lanço final lanço final base de torre fixa base de torre fixa base de torre
com ganchos rebatível
Dimensões (mm) 3000 x 200 x 200 1500 x 200 x 200 3000 x 200 x 200 230 x 230 230 x 230 230 x 230 x 50
Peso (Kg) 14 9 14 3 3,5 5
Quantidade por embalagem 1 1 1 1/4 1/4 1/2
Torres
série 400
TI 40 TFP 40 TF 40 BF 40 BA 40 BP 40
REFERÊNCIA TI 40 TFP 40 TF 40 BF 40 BA 40 BP 40
CÓDIGO 9004062 9004063 9004064 9004060 9004061 9004059
Descrição lanço intermédio lanço final pequeno lanço final base de torre fixa base de torre base pendular
rebatível série 400
Dimensões (mm) 3000 x 400 x 400 1500 x 400 x 400 3000 x 400 x 400 530 x 530 530 x 530 X 60 530 x 530 X 60
Peso (Kg) 32 17 30 13 27 80
Quantidade por embalagem 1 1 1 1 1 1
Torres
série 400 galvanizadas a quente
TIG 40 TFG 40 BFG 40
REFERÊNCIA TIG 40 TFG 40 BPG 40
CÓDIGO 9004056 9004057 9004071
Descrição lanço intermédio galvanizado lanço final galvanizado base pendular galvanizada
Dimensões (mm) 3000 x 400 x 400 3000 x 400 x 400 ---
Peso (Kg) 33 31 80
Quantidade por embalagem 1 1 1
Torres
série 400 pintadas a vermelho e branco
TIC 40 TFC 40
REFERÊNCIA TIC 40 TFC 40

CÓDIGO 9004062-P 9004064-P
Descrição lanço intermédio pintado lanço final pintado
Dimensões (mm) 3000 x 400 x 400 3000 x 400 x 400
Peso (Kg) 32 30
* Indicar cor vermelha ou branca no pedido.
O2
CATÁLOG 005
20
®
maximal
ACESSÓRIOS MECÂNICOS
Torres
série 600 galvanizadas a quente
BF 60 BP 60 TIG 60 TFG 60
REFERÊNCIA BF 60 BP 60 TIG 60 TFG 60

CÓDIGO 9004073 9004074 9004075 9004077
Descrição base fixa para base pendular lanço intermédio lanço final
série 600 para série 600
Dimensões (mm) --- --- 3000 x 600 x 600 1000 x 600 x 600
Peso (Kg) 34 162 168 42
Quantidade por embalagem 1 1 1 1
Torres
série 600 pintadas a vermelho e branco
TIC 60 TFC 60
REFERÊNCIA TIC 60 TFC 60

CÓDIGO 9004067 9004068
Descrição lanço intermédio lanço final
Peso (Kg) 170 43
Cabos esticadores
em aço
CPV
REFERÊNCIA CPV 2 CPV 2-50 CPV 25 CPV 25-50 CPV 3 CPV 3-50 CPV 4
CÓDIGO 9004016 9004016-50 9004017 9004017-50 9004018 9004018-50 9004040
Descrição rolo de cabo rolo de cabo rolo de cabo rolo de cabo rolo de cabo rolo de cabo rolo de cabo
entrançado em entrançado em entrançado em entrançado em entrançado em entrançado em entrançado em
aço aço aço aço aço aço aço
Dimensões (mm) ø 2 2 2,5 2,5 3 3 4
Metros rolo 100 50 100 50 100 50 100
Quantidade por embalagem 1 1 1 1 1 1 1
CATÁLOGO 2005
21
Equipamentos para
Mastro
- Misturadores blindados com conector F .......... 24

- Misturadores/Separadores
SAT/TERR para interior ........................................ 24
- Pré-amplificadores blindados. Série Gold ....... 25
- Amplificadores blindados. Série LG ................. 25
- Etapas de Potência para Série LG ..................... 26
- Fontes de alimentação. Série LPS ..................... 26
- Kits de Amplificação para mastro .................... 27
catálogo 2005
®
EQUIPAMENTOS PARA MASTRO maximal
Misturadores blindados
conector F
Esta nova série de misturadores de mastro é caracterizada por dispor de passagem de

corrente configurável nas entradas de UHF e SAT mediante um Jumper interno. A uti-
lização de uma caixa metálica com fecho do tipo “tunner” permite um elevado factor
de blindagem, que em combinação com uma nova estrutura de plástico dá ao equi-
pamento uma elevada protecção mecânica e electromagnética. A ampliação da ban-
da de VHF, entre 5 e 300 MHz permite uma grande combinação de sinais recebidos.
MF 102
REFERÊNCIA MF 100 MF 101 MF 102 MF 103

CÓDIGO 9000101 9000102 9000103 9000104
Entradas e banda 2: VHF/UHF* 3: VHF/UHF*/UHF* 2: 5-1000 MHz* 2: SAT*/TER*
Passagem de corrente entrada UHF através de jumper 2 entradas UHF através de 2 entradas UNI através de TER/SAT através de jumper
jumper jumper
Perdas de inserção (dB) VHF: 1,0 / UHF: 1,5 VHF: 1,0 / UHF 1: 4,5 / UNI 1: 4,5 / UNI 2: 4,5 TERR: 2,5 / SAT: 2,5
UHF 2: 4,5
Quantidade por embalagem 1/10/60 1/10/60 1/10/60 10/60
* Passagem de corrente configurável

VHF: 5-300 MHz / UHF: 470-862 MHz / TER: 5-862 MHz / SAT: 950-2250 MHz
Misturadores/separadores SAT/TERR
para interior
AM AM 2
REFERÊNCIA AM AM 2
CÓDIGO 0980000 0980001
Nº de entradas 2 SAT: 2 / TERR: 1
Margem de frequências TERR (MHz) 5-862 5-862
Margem de frequência SAT (MHz) 950-2400 950-2400
Atenuação de inserção (dB) TERR: 1,5 / SAT: 2 TERR: 4,5 / SAT: 2
Passagem de corrente SAT SAT
Tipo de instalação interior interior
Quantidade por embalagem 1/10/120 1/10/120
O2
CATÁLOG 005
24
®
maximal
EQUIPAMENTOS PARA MASTRO
Pré-amplificadores blindados
Série Gold
Os pré-amplificadores da Série Gold, com um factorde ruído muito reduzido e

elevada amplificação, são ideais para tratar, com degradação mínima, os sinais
muito fracos recebidos em UHF.
M 1001
REFERÊNCIA M 1000 M 1001 M 1002

CÓDIGO 9002040 9002047 9002048
Entradas e banda 1: UHF 2: VHF (47-230 MHz) / UHF 2: VHF (47-230 MHz) / UHF
Ganho (dB) 40 VHF: 20 / UHF: 40 VHF: -0,5 / UHF: 40
Regulação (dB) jumpers: 7/14 VHF: 20 / jumpers UHF: 7/14 VHF: - / jumpers UHF: 7/14
Factor de ruído (dB) 0,8 VHF: 1,5 / UHF: 0,8 VHF: - / UHF: 0,8
Nível de saída (dBuV) DIN 45004B 102 VHF: 102 UHF: 102 VHF: - UHF: 102
Consumo (mA) 45 80 45
Alimentação (VDC) jumper ON: 12 / jumper OFF: 15..24 jumper ON: 12 / jumper OFF: 15..24 jumper ON: 12 / jumper OFF: 15..24
Amplificadores blindados
Série LG
Esta família de amplificadores de mastro caracteriza-se por um ganho reduzi-

do (22 dB) em todas as bandas e uma margem de voltagens de alimentação en-
tre 12 e 24 VDC para compatibilizar as instalações com as alimentações dos LNCs.
Utilizando uma caixa metálica tipo tunner, com um elevado factor de blindagem e
com o novo envolvente de plástico, obtém-se um conjunto com uma elevada protec-
ção mecânica e electromagnética.
LG 226
REFERÊNCIA LG 220 LG 221 LG 222 LG 223 LG 224 LG 225 LG 226 LG 227 LG 228 LG 229
CÓDIGO 9000320 9000321 9000322 9000323 9000324 9000325 9000326 9000327 9000328 9000329
Entradas e banda 1: UHF 1: B-III 1: FM 1: FM / 1: B- 1: B-III + 1: BIII 1: B-III / 1: B IV 1: VHF 1: LOG 1: LOG
1: UHF 1: UHF III / 1: UHF UHF 2: UHF / 1: B V 2: UHF 1: UHF 1: FM
Ganho (dB) 22 22 22 22 22 22 22 22 22 22
Regulação (dB) 10 BIII: 15 FM: 15 BIII-FM: 15 BIII: 15 BIII: 15 BIII: 15 VHF: 15 VHF: 15 VHF: 15
UHF: 10 UHF: 10 UHF: 10 UHF: 10 UHF: 10 B IV-B V: 5 UHF: 10 UHF: 10 UHF: 10
Nível de saída (dBuV) 102 102 102 102 102 106 106 106 106 102
Consumo (mA) 65 65 65 65 65 80 70 80 80 65
Alimentação (VDC) 12-24 12-24 12-24 12-24 12-24 12-24 12-24 12-24 12-24 12-24
Quantidade por 1/10/60 1/10/60 1/10/60 1/10/60 1/10/60 1/10/60 1/10/60 1/10/60 1/10/60 1/10/60
embalagem
* FM: 87-108 MHz / BIII: 175-230 MHz / VHF: 47-230 MHz / BIV: 470-606 MHz / BV: 606-862 MHz / UHF: 470-862 MHz. Todas as entradas com regulação de ganho.
CATÁLOGO 2005
25
®
Etapas de potência
para série LG
Combinando as etapas de potência LPG e qualquer das diferentes referências da série

LG, duplicaríamos as possibilidades do amplificador.
LGP 200 LG 224 + LGP 200
REFERÊNCIA LGP 200 LGP 201

CÓDIGO 9000330 9000331
Frequência de entrada (MHz) 47-862 47-862
Ganho (dB) 10 10
Nível de saída (dB) DIN 45004B 112 112
Consumo (mA) 60-80 70
Alimentação (VDC) 24 12
Fontes de alimentação
série LPS
Esta gama de alimentadores é o complemento ideal para os amplificadores de mas-

tro da série LG.
A parte de radiofrequência destas fontes encontra-se blindada interiormente para
cumprir a norma de compatibilidade electromagnética em vigor.
Diferentes voltagens e correntes máximas permitem uma configuração adequada
para cada tipo de instalação.
LPS 2409
REFERÊNCIA LPS 1210* LPS 1211 LPS 2409* LPS 1222*

CÓDIGO 9901210 9901211 9902409 9901222
Entradas/saídas 1/2 1/1 1/2 1/1
Voltagem de saída (VDC) 12 12 24 12
Corrente máxima (mA) 100 100 90 220
Alimentação 230 VAC / 50 Hz 230 VAC / 50 Hz 230 VAC / 50 Hz 230 VAC / 50 Hz
Quantidade por embalagem 1/10/60 1/10/60 1/10/60 1/10/60
* Acabamento cor alumínio.
O2
CATÁLOG 005
26
®
maximal
SÉRIE KMC
KITS DE MASTRO CONFIGURÁVEIS
A COMBINAÇÃO DE FILTROS PERMITE CONFIGURAR

O AMPLIFICADOR DE ACORDO COM AS
NECESSIDADES PONTUAIS DE CADA
INSTALAÇÃO AO MESMO TEMPO QUE A REALIZA
5 entradas / 3 em UHF + 2 em VHF Filtros disponíveis por bandas de passagem ou

Todas as entradas reguláveis monocanais
Ganho até 34 dB Inclui fonte de alimentação LPS-1222
Alto nível de saída 114 dB Optimização de stock
Ajuste de frequências de entrada com filtros Apenas necessita de filtros apropriados para a
inseríveis sua zona
O2
CATÁLOG 005
27
®
KMC
KMC 304
KITS de amplificação de mastro
REFERÊNCIA KMC 300 KMC 304

CÓDIGO 9003505 9003506
Entradas e bandas 2: VHF (47-230 MHz) 2: VHF (47-230 MHz)
3: UHF (470-862 MHz) 3: UHF (470-862 MHz)
Ganho (dB) VHF: 26 / UHF: 34 VHF: 26 / UHF: 34
Regulação (dB) VHF: 20 / UHF: 15 VHF: 20 / UHF: 15
Filtros incorporados Não (Banda larga) Sim: 3 (FB-3, FB-4 e FB-5)
Alimentação (VDC) 12 12
Consumo (mA) 170 170
Fonte de alimentação incorporada LPS -1222 LPS -1222
Kit de mastro configurável
FPB-xx (C23-C43) FPA-xx (C30-C65) FPBxx-Ryy (C23-C43) FPAxx-Ryy (C30-C65)
(dB) (dB) (dB) (dB)
Frec. Frec. Frec. Frec.

(MHz) (MHz) (MHz) (MHz)
C21 xx xx C69 C21 yy xx xx yy C69
FMP-xx (C21-C69) FMR-xx (C21-C69) FBP-xx (C21-C69)
(dB) (dB) (dB)
Frec. Frec. Frec.

(MHz) (MHz) (MHz)
xx xx xx xx+1 FB 3
REFERÊNCIA FBI FBM FB-3 FDAB FB-4 FB-5

CÓDIGO 9003600 9003601 9003602 9003603 9003604 9003605
Descrição Filtro BI Filtro FM Filtro BIII Filtro Banda DAB Filtro Banda IV Filtro Banda V
Frequência de passagem (MHz) 47-68 87-108 175-230 190-224 470-606 606-862

REFERÊNCIA FPB-xx FPB-xx-Ryy FPA-xx FPA-xx-Ryy FBP-x/x+1 FMP-xx FMR-xx

CÓDIGO *0300205-xx *0300205-xxyy *0300206-xx *0300206-xxyy *0300201-x/x+1 *0300207-xx *0300208-xx
Descrição Filtro passa-baixo Filtro passa-baixo Filtro passa-alto Filtro passa-alto Filtro bicanal de Filtro monocanal Filtro monocanal
e rejeição de 1 e rejeição de 1 passagem de passagem de rejeição
canal canal
Selectividade (dB) ≥ 20+20 MHz ≥ 20+20 MHz ≥ 20-20 MHz ≥ 20-20 MHz ≥ 20-20 MHz ≥ 20 ± 20 MHz ≥ 20 ± 20 MHz
Canal de corte ou ajuste entre C23 e C45 entre C23 e C45 entre C30 e C65 entre C30 e C65 entre C21 e C69 entre C21 e C69 entre C21 e C69
* xx: indicar canal de corte.

yy: indicar canal de rejeição.
O2
CATÁLOG 005
28
Amplificadores
de Interior
- Série TAM. Banda Terrestre ................................ 30

- Série SAM. Banda Terrestre e Satélite ................ 30
- Série HCA. Banda Terrestre-CATV ....................... 31
- Série HCA. Banda Terrestre-CATV em zamak ...... 31
- Série HCA. Banda Terrestre-CATV em zamak (2) .... 32
catálogo 2005
®
AMPLIFICADORES DE INTERIOR maximal
Série TAM
Banda terrestre
Os amplificadores de interior série TAM foram concebidos como solução ideal para
pequenas instalações tipo MATV. Ganho, nível de saída e nº de saídas disponíveis
adaptam-se à maioria das necessidades.
TAM 1224
REFERÊNCIA TAM 1224 TAM 1418 TAM 1220 TAM 1420

CÓDIGO 9901224 9901418 9901220 9901420
Nº de entradas e banda 1 / VHF + UHF 1 / 47-862 MHz 1 / 47-862 MHz 1 / 47-862 MHz
Saídas 2 4 2 4
Ganho (dB) 24 1x18 / 2x14 / 1x10 20 20
Regulação (dB) VHF: 20 / UHF: 16 16 10 10
Nível de saída (dBuV) DIN 45004B 104 1x108 / 2x104 / 1x100 98 94
Alimentação 230 VAC / 50 Hz 230 VAC / 50 Hz 230 VAC / 50 Hz 230 VAC / 50 Hz
Série SAM
Banda terrestre e satélite
Os amplificadores de interior Série SAM foram concebidos como solução ideal para pe-
quenas instalações MATV / SMATV. São adequados para instalações com sinais de RTV
terrestre e satélite, sendo transparentes às tensões e tons gerados pelo receptor de saté-
lite, pelo que podem ser ligados a multicomutadores sem alterar o seu funcionamento.
SAM 1118
REFERÊNCIA SAM 1118 SAM 1412

CÓDIGO 9901118 9901412
Entradas e banda (MHz) 1 / 47-2300 1 / 47-2300
Saídas 1 4
Ganho (dB) 47-862 MHz: 11 / 950-2150 MHz: 11-18 1x16 / 1x12 / 2x8
Regulação (dB) 10 10
Nível de saída (dBuV) DIN 45004B TERR 47-862: 109 / SAT 950-2150: 95 TERR 47-862: 92 / SAT 950-2150: 95
Alimentação 230 VAC / 50 Hz 230 VAC / 50 Hz
O2
CATÁLOG 005
30
®
maximal
AMPLIFICADORES DE INTERIOR
Série HCA
TV por Cabo-CATV
Os amplificadores HCA foram concebidos para instalações em que seja necessário

amplificar um número elevado de canais (MATV-CATV).
Devido ao alto nível de saída, são eliminados os problemas de intermodulação co-
muns noutros amplificadores. Dispõem de um atenuador de 6 dB, que permite regu-
lar o ganho do amplificador sem alterar a impedância.
O modelo HCA 1122-R inclui um filtro de linha de retorno entre 5 e 65 MHz.
HCA 1122-R
REFERÊNCIA HCA 1122 HCA 1122-R HCA 1130

CÓDIGO 9901122 9901122-R 9901130
Entradas e banda (MHz) 1 / 47-862 1 / 85-862 1 / 47-862
Saídas 1 1 1
Ganho (dB) 22 22 30
Regulação (dB) 6 6 6
Nível de saída (dBuV) DIN 45004B 114 113 112
Banda retorno (MHz) Não Sim, 5-65 Não
Alimentação 230 VAC / 50 Hz 230 VAC / 50 Hz 230 VAC / 50 Hz
Série HCA
TV por Cabo - CATV - linha ZAMAK
Adicionalmente às características da Série HCA, a linha de amplificadores em ZAMAK

confere-lhe um grande nível de blindagem.
O tratamento da linha de retorno é factor de diferenciação entre os dois modelos.
Enquanto o modelo simples HCA 2210 não a inclui, o modelo HCA 2210 RC permite
configurar de um modo simples as duas larguras de banda disponíveis para o canal
de retorno.
HCA 2210-RC
REFERÊNCIA HCA 2210 HCA 2210-RC*

CÓDIGO 0300307 0300308
Entradas e saídas 1/1 1/1
Frequências (MHz) 47-862 47-862 / 85-862
Ganho (dB) 22 22
Regulação (dB) 20 20
Banda de retorno Não Sim, RC*
Alimentação 230 VAC / 50 Hz 230 VAC / 50 Hz
* RC: dispõe de linha de retorno 5-30 MHz ou 5-65 MHz seleccionável.
CATÁLOGO 2005
31
®
maximal
Série HCA
TV por Cabo - CATV - linha ZAMAK (2)
Os amplificadores da série HCA foram concebidos para o tratamento de sinais MATV

/ CATV, em instalações com um elevado nº de canais, devido ao seu alto nível de
saída. O seu acabamento em ZAMAK confere-lhe um elevado nível de blindagem.
Dispõem de uma margem de regulação de ganho de 20 dB.
HCA 3310
REFERÊNCIA HCA 3310 HCA 3310-R30 HCA 3310-R65

CÓDIGO 0300314 030031430 030031465
Entradas e saídas (MHz) 1/1 1/1 1/1
Frequências (MHz) 47-862 47-862 85-862
Ganho (dB) 30 33 33
Regulação (dB) 20 20 20
Equalização (dB) 14 14 14
Nível de saída (dBuV) 114 113 113
Banda de retorno (MHz) --- 5-30 5-65
Alimentação 230 VAC / 50 Hz 230 VAC / 50 Hz 230 VAC / 50 Hz
O2
CATÁLOG 005
32
Centrais
Multibanda e FI
- Série MA. Configuráveis .................................... 34

- Série MA. Multibanda de cabeça de rede .......... 34
- Série MA para canais digitais ............................ 35
- Acessórios para centrais multibanda ................. 35
- CC 300-304. Centrais configuráveis ................... 36
catálogo 2005
®
CENTRAIS MULTIBANDA E FI maximal
Série MA
configuráveis
Estas centrais de banda larga têm a sua principal característica na possibilidade de

serem configuradas no momento de instalação, quer seja como centrais de 2 en-
tradas (UHF/VHF) ou como amplificadores de linha. De estrutura optimizada, apre-
sentam excelente linearidade de amplificação e um factor de ruído baixo. Utilizam
conectores F para a entrada e a saída.
Dispõem de 2 entradas: UHF e VHF. Entre ambas está situado o comutador de con-
figuração, permitindo assim utilizar a central como amplificador de linha. Também
dispõe de um conector para alimentar, através de um injector, um pré-amplificador.
MA 3212
REFERÊNCIA MA 3212 MA 4212 MA 5012

CÓDIGO 0300100 0300101 0300105
Entradas e banda VHF: 47-300 MHz VHF: 47-300 MHz VHF: 47-300 MHz
UHF: 470-862 MHz UHF: 470-862 MHz UHF: 470-862 MHz
Amplificação VHF/UHF Conjunta Conjunta Separada
Ganho (dB) 30 / 32 30 / 42 40 / 50
Regulação (dB) 20 / 20 20 / 20 20 / 20
Nível de saída (dBuV) DIN 45004B 112 115 115 / 120
Saída de teste (dB) -20 -20 -30
Passagem de pré-amplificador 15 VDC / 100 mA 15 VDC / 100 mA 15 VDC / 100 mA
Consumo (W) 3 3,5 5
Série MA
multibanda de cabeça de rede
Estas centrais de banda larga têm como principal característica as suas 5 entradas. De
estrutura muito cuidada, apresentam boa linearidade de amplificação e um factor de
ruído baixo. Também dispõem de uma saída de teste para facilitar a monitorização
do estado da central.
MA 4050
REFERÊNCIA MA 3050 MA 4050 MA 3550 MA 5053 SVP-40

CÓDIGO 0300102 0300103 0300104 0300107 0909050
Entradas e banda BI / FM / BIII / UHF / UHF BI / FM / BIII / UHF / UHF BI+FM / BIII / BIV / BV / UHF BI+FM / BIII / UHF / UHF FI / TER
/ UHF
Amplificação VHF/UHF Conjunta Conjunta Separada Separada Passiva
Ganho (dB) 30 VHF-UHF 30/40 VHF-UHF BI+FM: 35 / BIII: 35 / BIV: 35 BI+FM: 30 / BIII: 30 / UHF: FI: 38 / TER: 0,5
BV: 35 / UHF: 30 44
UHF: 44 / UHF: 48
Regulação (dB) 20 20 20 20 10
Nível de saída (dBuV) 112 115 115 115 VHF / 120 UHF 118
Saída de teste (dB) -20 -20 -20 -30 ---
Passagem de pré-amplifi- 15 VDC / 100 mA 15 VDC / 100 mA 15 VDC / 100 mA 15 VDC / 100 mA Alimentação para LNB’s
cadores
Consumo (W) 3 4 4 6 4
O2
CATÁLOG 005
34
®
maximal
CENTRAIS MULTIBANDA E FI
Série MA
para canais digitais
Amplificador para TV Digital e Terrestre.
MA TDT-65
REFERÊNCIA MA TDT-65
CÓDIGO 0300110-65
Entradas e banda 1 TV digital C-65/C-69/1 MIX
Ganho (dB) 38
Nível de saída (dBuV) 115
Atenuação (dB) 20
Consumo (W) 3
Acessórios
Para Centrais Multibanda
Filtros de Banda IV e Banda V.
FPB-4
REFERÊNCIA FPB-4 FPB-5

CÓDIGO 0520004 0520005
Descrição Filtro de passo BIV Filtro de passo BIV
Frequência de passagem (MHz) 470-606 606-862
Perda ≤1 ≤1
CATÁLOGO 2005
35
®
m
SERIE CC
CENTRAIS CONFIGURÁVEIS
POSSIBILIDADE DE CONFIGURAÇÃO DAS

BANDAS AMPLIFICADAS
3 entradas UHF configuráveis + 2 entradas VHF configuráveis.
Os amplificadores CC 300 e CC 304 caracterizam-se pela
possibilidade de configuração das bandas amplificadas.
A configuração de cada uma das entradas é realizada através de
filtros.
O modelo CC 304 dispõe de uma configuração standard que
inclui um filtro de UHF, um de BIV, um de BV e um de BIII,
ficando livre um segundo de VHF, a seleccionar no momento da
instalação se for necessário. Duas das entradas de UHF (em ambos
os modelos) dispõem de jumpers que permitem a passagem de
corrente para pré-amplificadores.
A combinação com o amplificador CC 021 permite ampliar a
margem de frequências amplificadas para a banda de satélite.
O2
CATÁLOG 005
®
maximal Receptores individuais TV SAT
CENTRAIS MULTIBANDA E FI
Série CC
Centrais configuráveis 5 entradas com FI
PS 15 500
CC 300 + CC 021
PS 15 900
CC 021
FB 3
A COMBINAÇÃO DAS CENTRAIS COM O AMPLIFICADOR CC 021

PERMITE AMPLIAR A MARGEM DE FREQUÊNCIAS
AMPLIFICADAS PARA A BANDA DE SATÉLITE
REFERÊNCIA CC 300 CC 304 CC 021 CC 011 PS 15 500 PS 15 900

CÓDIGO 0300203 0300204 0300210 0300209 9001106 9001109
Entradas e banda 3 UHF + 2 VHF 3 UHF + 2 VHF 1 TERR + 1 SAT 1 TERR + SAT Fonte Fonte
alimentação alimentação
Filtros incorporados Não Sim: 3 (FB3, FB4 e FB5) Não Não 15 VDC 15 VDC
Ganho (dB) UHF: 34 / VHF: 26 UHF: 34 / VHF: 26 TERR: -2 / SAT: 34 TERR: 28 / SAT: 34
Regulação UHF: 15 / VHF: 20 UHF: 15 / VHF: 20 TERR: -dB / SAT: 14 TERR: 14 / SAT: 14
Nível de saída (dBuV) DIN 45004B 114 114 TERR: - / SAT: 116 TERR: 112 / SAT: 116
Passagem de pré-amplificadores Sim / 2 UHF Sim / 2 UHF Alimentação para Sim / Alimentação
LNBs LNCs
Consumo (mA) 170 170 280 280 500 (máx. corrente) 900 (máx. corrente)
Quantidade por embalagem 1/10/40 1/10/40 1/10/40 1/10/40 1/10/40 1/10/40
REFERÊNCIA FBI FBM FB-3 FDAB FB-4 FB-5

CÓDIGO 9003600 9003601 9003602 9003603 9003604 9003605
Descrição Filtro inserível Filtro inserível Filtro inserível Filtro inserível Filtro inserível Filtro inserível
BI FM BIII Banda DAB Banda IV Banda V
Frequência de passagem 47-68 MHz 87-108 MHz 175-230 MHz 190-224 MHz 470-606 MHz 606-862 MHz
REFERÊNCIA FPB-xx FPB-xx-Ryy FPA-xx FPA-xx-Ryy FBP-x/x+1 FMP-xx FMR-xx

*0300201-
CÓDIGO *0300205-xx *0300205-xxyy *0300206-xx *0300206-xxyy *0300207-xx *0300208-xx
x/x+1
Descrição Filtro passa- Filtro passa-alto Filtro passa-alto Filtro passa-alto Filtro bicanal de Filtro Filtro
baixo e rejeição de e rejeição de passagem monocanal de monocanal de
canal canal passagem rejeição
Selectividade (dB) ≥ 20+20 MHz ≥ 20+20 MHz ≥ 20-20 MHz ≥ 20-20 MHz ≥ 20-20 MHz ≥ 20 ± 20 MHz ≥ 20 ± 20 MHz
Canal de corte ou ajuste entre C23 e C43 entre C23 e C43 entre C30 e C65 entre C30 e C65 entre C21 e C69 entre C21 e C69 entre C21 e C69
* xx: indicar canal de corte / yy: indicar canal de rejeição. Ver gráficos de resposta dos filtros na pág. 28.
CATÁLOGO 2005
37
®
maximal
EXEMPLO DE CONFIGURAÇÃO DA ALIMENTAÇÃO DAS CENTRAIS CC021 E CC011

Para configurar as diferentes possibilidades de alimentação do amplificador devem
seguir-se os passos seguintes:
1. Dispor de um amplificador sem cabos ligados nem alimentação.
2. Separar os plásticos de montagem de forma a ficar uma caixa metálica com tampas
de tipo tunner.
3. Retirar a tampa que tem a etiqueta vermelha e os orifícios dos atenuadores.
4. Ficam situados 3 grupos de pontes como se pode ver na imagem.
CONFIGURAÇÃO ALIMENTAÇÃO
1 2
Alimentação do amplificador e do LNC a partir de F.A. externa. Alimentação do amplificador e do LNC a partir de F.A. externa. Com passagem pré-amplificador
3 4
Alimentação do amplificador a partir de F.A. externa e tele-alimentação do LNC. Tele-alimentação completa do amplificador e do LNC.
O2
CATÁLOG 005
38
Amplificadores de linha
- Série HCA .......................................................... 40

- Série LHD. CATV intempérie ............................. 40
- Acessórios para amplificadores LHD................... 41
- Amplificadores de linha MATV/SMATV ............ 41
- Acessórios e filtros para centrais banda larga ... 42
- Atenuadores variáveis com conector
IEC 9,5 mm. ....................................................... 42
- Atenuadores variáveis com conector F ............ 42
catálogo 2005
®
AMPLIFICADORES DE LINHA maximal
Série HCA
TV por Cabo MATV/CATV
Os amplificadores da série HCA foram concebidos para o tratamento de sinais MATV /

CATV, em instalações com um elevado nº de canais, devido ao seu alto nível de saída.
Dispõem de uma margem de regulação de ganho de 20 dB e de uma regulação de
Tilt até 14 dB (equalização).
Incorporam filtros de linha de retorno para necessidades distintas (5-30 MHz / 5-65
MHz) tanto na versão passiva como na activa (HCA 3410 RA65).
HCA 3210
REFERÊNCIA HCA 3210 HCA 3210-RC HCA 3410-R30 HCA 3410-R65 HCA 3410-RA65 HCA 4210-R30
CÓDIGO 0300310 0300311 030031130 030031165 030031065 030031230
Entradas/saídas 1/1 1/1 1/1 1/1 1/1 1/1
Margem de frequências (MHz) 47 - 862 47 - 862 / 85 - 862 47 - 862 85 - 862 85 - 862 47 - 862
Ganho (dB) 32 32 34 34 34 42
Margem de regulação (dB) 0-20 0-20 0-20 0-20 0-20 0-20
Equalização (dB) 14 14 14 14 14 14
Nível de saída (dBuV) DIN 45004B 114 114 120 120 120 120
Banda de retorno (MHz) No 5 - 30 / 5 - 65* 5 - 30 5 - 65 5 - 65 5 - 30
Amplificação de retorno (dB) --- -1,5 -1,5 -1,5 10 -1,5
Consumo (W) 4 4 6 6 6 6
* Configurável.
Série LHD
CATV intempérie
Realizado para a distribuição centralizada da rede CATV, o amplificador LHD é próprio

para satisfazer as novas exigências da rede CATV multimédia.
LHD 862
REFERÊNCIA LHD 862/33 1 LC LHD 862/33 2 LC LHD 862/33 2 RP

CÓDIGO 032020101 032020111 032020140
Tecnologia Hybrid Push Pull Power Doubler Hybrid Power Doubler Hybrid
Ganho (dB) 27/35 comutável 27/35 comutável 27/35 comutável
Margem de frequências (MHz) 47-862* 47-862* 47-862*
Margem de regulação (dB) 0-20 0-20 0-20
Equalização (dB) 1-16 1-16 1-16
Nível de saída (dBuV) DIN 45004B 120 124 124
Alimentação 82-265 VAC / 50 Hz 85-265 VAC / 50 Hz 27-65 VAC / 50 Hz tele-alimentada CC
Consumo (W) 13 16 16
* 85 a 862 no caso da linha de retorno 5-65 MHz.
O2
CATÁLOG 005
40
®
maximal
AMPLIFICADORES DE LINHA
Acessórios
Para amplificadores LHD
RK 30
REFERÊNCIA RK 30 RK 65 RV 30-20 RV 65-20

CÓDIGO 032020160 032020800 032020170 032020200
Descrição Filtro retorno 5-30 MHz Filtro retorno 5-65 MHz Amplificador 20 dB Amplificador 20 dB
Retorno 5-30 MHz Retorno 5-65 MHz
Amplificadores de linha modular MATV/SMATV

1 ou 2 linhas de baixada 47-862/950-2150 MHz
Estes amplificadores de linha de formato modular funcionam na banda de frequên-

cias compreendida entre 47 e 2200 MHz.
Estão preparados para ser instalados, pré-montados e verificados com a vantagem
de serem modulares.
A montagem é feita no chassis, com a fonte de alimentação e os acessórios correspon-
dentes. As vantagens do LIN são: 1º optimização do tempo de instalação, 2º os mó-
dulos podem ser substituídos em separado e 3º elevado isolamento entre as bandas.
LIN 22 LIN 12
REFERÊNCIA LIN 22 LIN 22 P LIN 12 LIN 12 RP
CÓDIGO 0300222 0300223 0300212 0300213

Entradas/saídas 2 / 2 (47-2200 MHz) 2 / 2 (47-2200 MHz) 1 / 1 (47-2200 MHz) 1 / 1 (47-2200 MHz)
Margem de frequências (MHz) 47-862 / 950-2200 47-862 / 950-2200 47-862 / 950-2200 47-862 / 950-2200
+ Retorno 5-30
Ganho (dB) 35 / 2 x 38 35 / 2 x 38 40 / 38 40 / 38
Margem de regulação TER/SAT 20 / 20 20 / 20 20 / 20 20 / 20
Equalização (dB) TER/SAT 14 / 14 14 / 14 14 / 14 14 / 14
Nível de saída (dBuV) DIN 45004B TER 2x113 (-60 dB IMA) TER 2x116 (-60 dB IMA) TER 120 (-60 dB IMA) TER 120 (-60 dB IMA)
SAT 2x118 (-35 dB IMA) SAT 2x118 (-35 dB IMA) SAT 118 (-35 dB IMA) SAT 118 (-35 dB IMA)
Consumo (W) 17 19 17 19
CATÁLOGO 2005
41
®
AMPLIFICADORES DE LINHA maximal
Acessórios e filtros para Centrais

Banda larga
IC 24 F LZE 862 BC 21 BC 41 BC 22
REFERÊNCIA IC 24 F LZE 862 BC 21 BC 41 BC 22

CÓDIGO 9005024 0535000 0530021 0530041 0530022
Descrição Injector corrente Atenuador em Tilt Filtro rejeição ajustável Filtro rejeição ajustável Filtro rejeição ajustável
Margem de frequências (MHz) 47-862 47-862 75-108 470-862 75-108
Frequências ajustáveis --- --- 1 1 2
Máxima atenuação (dB) --- -20 (47 MHz) 15 15 18/34
Quantidade por embalagem 1/15 1/15 1/15 1/15 1
BC 32 BC 42 BC 33 CBC IFT
REFERÊNCIA BC 32 BC 42 BC 33 CBC IFT

CÓDIGO 0530032 0530042 0531695 9002061 0520321
Descrição Filtro rejeição ajustável Filtro rejeição ajustável Filtro rejeição ajustável Caixa intempérie para Equalizador FI fixo
filtros
Margem de frequências (MHz) 144-230 450-862 160-230/sintonizado --- -12 dB 950 MHz
169,725 -1 dB 2150 MHz
Frequências ajustáveis 2 2 3 ---
Máxima atenuação (dB) 18/34 18/34 até 50 --- ---
Quantidade por embalagem 1 1 1 1 1/10
Atenuadores
variáveis com conector IEC 9,5 mm.
DS 75 DSA 75 DSU 75 DSV 75
REFERÊNCIA DS 75 DSA 75 DSU 75 DSV 75

CÓDIGO 9001033 9001032 9001024 9001025
Banda de atenuação (MHz) 47-862 47-862 470-862 47-300
Margem de atenuação (dB) 1-16 1-16 1-16 1-20
Conectores IEC 9,5 mm IEC 9,5 mm IEC 9,5 mm IEC 9,5 mm
Atenuadores
variáveis com conector F
DS 75 F DS 2150 F
REFERÊNCIA DS 75 F DS 2150 F
CÓDIGO 0534521 9002050
Banda de atenuação (MHz) 47-862 47-2150 + C.C.
Margem de atenuação (dB) 0-20 3-16
Conectores F macho rápido / F fêmea F fêmea / F fêmea
O2
CATÁLOG 005
42
Cabeças de rede
monocanal
- Maximal 2. Série C48 ........................................ 44

- Maximal 2. Série C50 e C60 ............................. 44
- Moduladores Série Maximal 2 ......................... 45
- Fontes de Alimentação PS2 ............................. 45
- Acessórios para Módulos. Série Maximal e
Maximal 2 .......................................................... 46
- Fontes de Alimentação PS 15 (a extinguir) ...... 46
- Chassis para Série Maximal 2 ............................ 47
- Armários para Série Maximal 2 ........................ 47
- Filtros FCP. Filtros activos programáveis ............ 48
- Filtros FCA. Filtros activos super-selectivos
para canais adjacentes ....................................... 50
- Fontes de alimentação para filtros FCP e FCA .. 51
- Chassis, armários e acessórios para filtros FCP e
FCA .................................................................... 51
catálogo 2005
®
CABEÇAS DE REDE MONOCANAL maximal
Maximal 2
Série C-48
Os amplificadores selectivos da série Maximal destacam-se por serem extremamente

compactos e de tamanho reduzido.
Além disso dispõe de alimentação para pré-amplificadores sem necessidade de utili-
zar injectores de corrente. Técnica Z de entrada e saída.
C 484
REFERÊNCIA C 481 C 482 C 483 C 484 C DAB MAXIMAL TDT SAT 40

CÓDIGO 9001218 9001217 9001216 9001215 9001207 9001133 0300035
Entradas 2 (Z) 2 (Z) 2 (Z) 2 (Z) 2 (Z) 2 1 F.I. / 1 MIX
47-862 MHz
Saídas 2 (Z) 2 (Z) 2 (Z) 2 (Z) 2 (Z) 2 1
Canais 1 x B-I FM 1 x B-III 1 x UHF DAB C-66/69 950-2150 MHz
Ganho (dB) 15 15 40 48 45 48 38
Regulação (dB) 20 20 20 20 20 16 10
Nivel máx. de saída (dBuV) 121 121 121 121 126 108 IMA -35 dB 118
DIN 45004B
Consumo (mA) 60 60 60 65 90 65 220
Alimentação (VDC) 15 15 15 15 15 15 15
Maximal 2
Série C 50 e C 60
A série C 52 caracteriza-se pelo seu elevado ganho (52 dB) e pelo seu alto ní-
vel de saída (125 dBuV), dispondo de modelos para todas as bandas de TV.
O modelo C-604 pela sua elevada selectividade é apropriado para instalações com
canais adjacentes.
C 524
REFERÊNCIA C 521 C 522 C 52 SB C 523 C 52 SA C 52 HA C 524 C 604 TDT 565

CÓDIGO 9001200 9001202 9001204 9001206 9001208 9001210 9001212 9001214 9001133-65
Entradas 2 (Z) 2 (Z) 2 (Z) 2 (Z) 2 (Z) 2 (Z) 2 (Z) 2 (Z) 2 (Z)
Saídas 2 (Z) 2 (Z) 2 (Z) 2 (Z) 2 (Z) 2 (Z) 2 (Z) 2 (Z) 2 (Z)
Canais 1 x B-I FM 1 x BSB 1 x B-III 1 x BSA 1 x HYP 1 x UHF 1 x UHF* C 65*69
Ganho (dB) 40 40 40 40 40 40 52 48 50
Regulação (dB) 20 20 20 20 20 20 20 20 20
Nível máx. de saída (dBuV) 125 125 125 125 125 125 125 121 125
Consumo (mA) 90 90 90 90 90 90 90 90 90
Alimentação (VDC) 15 15 15 15 15 15 15 15 15
Quantidade por embalagem 1/10 1/10 1/10 1/10 1/10 1/10 1/10 1/10 1/10
* Canais adjacentes.
O2
CATÁLOG 005
44
®
maximal
CABEÇAS DE REDE MONOCANAL
Moduladores série Maximal 2
Os moduladores da série Maximal-2 adaptam-se mecânica e electricamente a qual-

quer cabeça de rede monocanal. Configuram-se de forma muito simples através de
microinterruptores e incorporam um ajuste do nível de vídeo de entrada.
MAX-2 V
REFERÊNCIA MAX-2 U MAX-2 V

CÓDIGO 9001158 9001159
Canais de saída C21-C69 S3-C12
Nível de saída (dBuV) 75 + 1/-3 75 + 1/-3
Norma de modulação PAL G, K, SECAM L PAL B, D, SECAM L
Tipo de modulação DBL DBL
Alimentação 15 VDC / 100 mA 15 VDC / 100 mA
PS 2
Fontes de alimentação série Maximal 2. Fontes comutadas de novo formato reduzido

adaptado à linha Maximal-2. Mínimo espaço, elevado rendimento.
PS 2 1100
REFERÊNCIA PS 2 500* PS 2 1100* PS 2 1600*

CÓDIGO 9001230 9001232 9001234
Tensão de saída (VDC) 15 15 15
Corrente máxima de saída (mA) 500 1100 1600
Tipo Comutada Comutada Comutada
Consumo de rede (W) 10 22 32
* Ocupam 2 unidades no chassis.
CATÁLOGO 2005
45
®
Acessórios para Módulos

Série Maximal e Maximal 2
FTE Maximal concebeu especialmente esta gama de acessórios para serem utilizados
como complemento da série Maximal. Desta forma consegue-se optimizar ao máximo
o rendimento e as qualidades da cabeça de rede com amplificadores monocanais.
PMF FCF PMA F 18 F
REFERÊNCIA PMF FCF PMA F18 F

CÓDIGO 9001012 0605590 9001011 9001016
Descrição Ponte mistura rápida F/F Carga terminal isolada F Ponte mistura adaptação F/IEC 9,5 Pré-amplificador com ligação UHF
Quantidade por embalagem 5 25 5 1/15
F 66 CSR CK 041 SK 50 SK 65
REFERÊNCIA F 66 CSR CK 041 SK 50 SK 65

CÓDIGO 9001015 9001172 9001009 9002036 9002035
Descrição Pré-amplificador com Cabo ligação Série Maxi- Cabo aliment. compatível Filtro de rejeição 3 canais Filtro de rejeição canal 65
ligação mal. Long. 35 mm Maximal e Maximal 2 UHF ajustável (50 dB) > 40 dB
C 66/69 (dB)
Quantidade por embalagem 1/5 1 1 1 1
PS 15 (a extinguir)
Fontes de alimentação série Maximal.
PS 15 1001
REFERÊNCIA PS 15 110 PS 15 400 PS 15 720 PS 15 1001 PS 15 2200 RV 2415

CÓDIGO 9001103 9001104 9001134 9001135 9001124 9001140
Tensão de saída (VDC) 15 15 15 15 15 Redutor tensão 24/15 VDC
Corrente máxima de saída (mA) 110 400 700 1000 2200 110
Tipo Linear Linear Linear Linear Comutada ---
Consumo de rede (W) 3,3 12 22 30 45 ---
O2
CATÁLOG 005
46
®
maximal
Chassis
para Série Maximal 2
MAX CH 6 MAX CH 18 FCH 19
REFERÊNCIA MAX CH 6 MAX CH 18 FCH 19“ *

CÓDIGO 9001151 9001150 9001136
Capacidade Chassis 6 unidades Chassis 18 unidades 16 mód. + alimentação PS 15
Dimensões (mm) 147 x 150 x 8 349 x 150 x 8 490 x 230 x 200
Peso (Kg) 0,5 1 ---
* Chassis para conjunto.
Armários
para Série Maximal 2
ONA 1 / ONA 2
REFERÊNCIA ONA 1 ONA 2

CÓDIGO 2003204 2003206
Peso (Kg) 6,5 7
CATÁLOGO 2005
47
®
maximal
FCP 200 U
FILTROS PROGRAMÁVEIS
2 canais por módulo

8 ou 16 MHz seleccionável
TUDO CONTROLADO POR SI

Este filtro activo permite seleccionar, através de um programa-
dor, dois canais independentes da banda UHF, filtrá-los, ampli-
ficá-los, regulá-los e dispô-los na saída para se misturarem com
outros módulos para a amplificação final de potência através dos
amplificadores da série APF.
Cada módulo permite seleccionar dois canais e cada um destes
canais pode ser ajustado a duas larguras de banda: 8 ou 16 MHz.
No caso de haver dois canais adjacentes, os mesmos podem ser
tratados conjuntamente.
A selecção do canal, a largura de banda e a regulação do
ganho realiza-se através do programador da série BCN: PRO 200.
Através da combinação com filtros adjacentes da série FCA 200 é
possível configurar de um modo simples e óptimo as instalações
com recepção complexa.
O2
CATÁLOG 005
48
®
maximal ReceptoresCABEÇAS
individuaisDE
TV REDE
SAT MONOCANAL
FCP
Filtros activos programáveis
PRO 200
FCP 200 U
SELECCIONE O CANAL, LARGURA DE BANDA

E A REGULAÇÃO DO GANHO
ATRAVÉS DO PROGRAMADOR
REFERÊNCIA FCP 200 U REFERÊNCIA PRO 200

CÓDIGO 2003100 CÓDIGO 2003101
Nº entradas/saídas 2/2 Descrição Programador para FCP/PFI
Canais 2 x C21.C69 programável (8 ou 16
MHz)
Ganho (dB) 15
Características Protocolo I2C
Regulação (dB) 0-20 Display 20x4 caracteres
Nível de saída (dBuV) DIN 45004B 102 Conector DB-9
Actualizável através de RS-232
Selectividade ≥ 26 dB ± 20 Mhz
Programável Sim
Alimentação (VDC) 15
Consumo (mA) 170
Quantidade por embalagem 1 Quantidade por embalagem 1
CATÁLOGO 2005
49
®
Filtros FCA
Filtros activos Super-selectivos Canais adjacentes
Os FCA 200 são filtros monocanal para canais terrestres, adequados para cabeças de
rede com configurações de canais adjacentes. Estes filtros foram concebidos utili-
zando a mais avançada tecnologia no desenvolvimento de moldes para sistemas de
Alta Frequência. O chassis é de zamac com envolvente de alumínio sendo estampado
conjuntamente com as 6 cavidades de ressonância e os conectores F de entrada-saída
numa única peça, o que confere ao conjunto uma grande solidez e fiabilidade em
simultâneo com um elevado nível de blindagem.
FCA 200 U
REFERÊNCIA FMB 200 FCA-DAB FCA-B3 FCA 200 V FCA 200 U

CÓDIGO 2003002 2003011 2003007 2003003 2003004
Nº de entradas/saídas 2 / 2 (Z) 2 / 2 (Z) 2/2 (Z) 2 / 2 (Z) 2 / 2 (Z)
Canais BI: 47-68 / FM: 87-108 1 DAB Banda III 1 canal VHF 1 canal UHF
Ganho (dB) -4 dB 15 15 15 15
Regulação BI -20 dB FM 20 dB 20 20 20 20
Nível de saída (dBuV) DIN 45004B 100 100 100 100 100
Rejeição canal adjacente (dB) --- --- --- min 12 Min 18 Typ 20
Alimentação (VDC) --- 15 15 15 15
Consumo (mA) --- 40 40 40 40
Quantidade por embalagem 1 1 1 1 1
Amplificadores de potência APF

para filtros FCP e FCA
A série APF 200 é uma gama de amplificadores finais de banda larga terrestre
(47-862 MHz), adequados e optimizados como etapas de potência para a série de
filtros activos monocanal FCA 200/FCP 200.
Ligam-se à saída dos filtros, aumentando o nível de ganho e tensão de saída do
equipamento.
APF 200
REFERÊNCIA APF 200 APF 202 APF 204

CÓDIGO 2003006 2003008 2003010
Entradas e frequências 1/47-862 1/47-862 1/47-862
Nº de saídas 1 2 1
Ganho (dB) 36 34 34
Regulação 20 20 20
Equalização 14 14 Não
Nível de saída (IM3-60 dB) (dBuV) 120 2 x 116 114
Consumo 15 V (mA) 400 400 200
O2
CATÁLOG 005
50
®
maximal
FAL 200
REFERÊNCIA FAL 200* FAL 100** FAL 205*

CÓDIGO 2003000 2003022 2003005
Tipo Comutada Linear Comutada
Unidades de chassis 2 2 2
Tensão de saída (VDC) 15 15 15/5
Corrente máxima saída (mA) 1800 1000 1500/2500
Tensão de entrada 120/240 VAC / 50-60 Hz 230 VAC / 50 Hz 120/240 VAC / 50-60 Hz
* Ocupam 2 unidades no chassis.

** Adaptável para a Série Maximal 2.
Chassis, armários e acessórios

NGS PF BCN CH -6 BCN CH -14 BCN CH -16 ONA 2 NGS CH 19
REFERÊNCIA BCN CH 6 BCN CH 14 BCN CH 16 ONA 2 NGS CH 19 NGS PF

CÓDIGO 2003202 2003200 2003208 2003206 7001056 7001041
Descrição Chassis 6 unidades Chassis 14 Chassis 16 Armário Chassis para Ponte F-macho
unidades unidades conjunto 19”
Dimensões (mm) 235 x 164 x 7 522 x 164 x 7 615 x 164 x 7 600 x 380 x 210 483 x 220 x 200 41
Quantidade por embalagem 1 1 1 1 1 1/5
CATÁLOGO 2005
51
Cabeças de rede
de recepção
terrestre e satélite
analógico/digital
- DVB 300. Cabeça de rede digital profissional TV

e satélite ............................................................. 54
- FRA 300. Chassis para DVB 300 ......................... 54
- SPS 300. Fonte de alimentação ......................... 54
- MUX 300. Combinador ...................................... 54
- BCN Headend / DEM. Demodulador/modulador
terrestre PAL-PAL ................................................ 55
- BCN Headend / SAT. Receptores analógicos
satélite FM-PAL para canais livres ....................... 55
- BCN Headend / DVB. Receptores digitais satélite
QPSK-PAL para canais livres ................................ 56
- BCN Headend / DVB-T. Receptores digitais
terrestre COFDM-PAL para canais livres ............. 56
- BCN Headend. Fonte de alimentação ................. 57
- BCN Headend. Amplificadores de Banda larga
auto-alimentados .............................................. 57
- Racks de 19” ..................................................... 58
- Chassis, armários e acessórios
para BCN Headend ............................................. 58
®
CABEÇAS DE REDE DE RECEPÇÃO TERRESTRE E SATÉLITE ANALÓGICO/DIGITAL maximal
DVB 300
Cabeça de rede digital profissional terrestre e satélite
Total flexibilidade de composição (satélite e terrestre) por compatibilidade entre os

diferrentes módulos disponíveis (QPSK-PAL, COFDM-PAL).
Utiliza modulador de banda lateral vestigial (BLV), estéreo e multinorma PAL BG/DK
e Secam L, com níveis de harmónicas abaixo de -60 dBc. Todos os módulos incluem
programador e dispôem de saída em RF entre o canal C-2 e o C-69.
A auto-mistura de saída em RF entre módulos e a utilização do combinador activo
MUX 300 facilitam a configuração de cabeças de rede de grande número de canais
em distribuição, até 96.
Módulos com sólida construção electromecânica que permite a montagem em chas-
sis de parede ou Rack de 19”.
DVB 300 DVB 300 T
REFERÊNCIA DVB 300 DVB 300 T

CÓDIGO 2003300 2003301
Funções Receptor/modulador digital QPSK Receptor/modulador digital COFDM
Frequência de entrada (MHz) 950-2150 51-858
Nível de entrada -25 a -65 dBm 32 a 90 dBuV
Alimentação LNC (VDC) 13/18 13/18
Nível de saída (dBuV) 82 +1/-3 82 +1/-3
Margem de regulação de saída (dB) 15 15
Tipo de modulador BLV/STEREO (Vestigial) BLV/STEREO (Vestigial)
Normas de modulação B-G, D-K, L B-G, D-K, L
Canais de saída C2-C69 C2-C69
REFERÊNCIA FRA 300

FRA 300
Chassis para DVB 300 CÓDIGO 2003304
Descrição Chassis 7 unidades
Dimensões (mm) 530 x 275 x 17
Quantidade por embalagem 1
SPS 300 MUX 300

Fonte de alimentação Combinador
SPS 300 MUX 300
REFERÊNCIA SPS 300 REFERÊNCIA MUX 300

CÓDIGO 2003302 CÓDIGO 2003303
Tensão de entrada 95-230 VAC / 50 Hz Nº de entradas/saídas 4/1
Tensão de saída (VDC) 5/12/23/35 Margem de frequências (MHz) 47-862
Capacidade de carga máx. 6 módulos Série 300 Margem de regulação (dB) 20
Quantidade por embalagem 1 Ganho (dB) 20
Nível de saída (dBuV) DIN 45004B 114
Alimentação a partir de SPS 300
O2
CATÁLOG 005
54
®
maximal
CABEÇAS DE REDE DE RECEPÇÃO TERRESTRE E SATÉLITE ANALÓGICO/DIGITAL
BCN Headend / DEM

Demodulador / Modulador Terrestre PAL-PAL
O DEM 201 realiza a demodulação de qualquer frequência de entrada situada entre

o canal 2 e o canal 69 (48.25 - 862 MHz).
A modulação, DBL, de saída em R.F. é em VHF, sintonizável do canal S3 (119,25 MHz)
ao canal S10 (168,25 MHz) e do canal 5 (175.25 MHz) ao canal 12 (224,25 MHz).
Caso seja necessário converter para outra banda de frequências, o DEM 201 também
dispõe de saída A/V, com conectores RCA, para a utilização combinada com um mo-
dulador adicional.
DEM 201
REFERÊNCIA DEM 201*
CÓDIGO 2002015
Descrição Desmodulador PLL / modulador
Canais de entrada C2 - C69
Canais de saída S3 - C12
Nível de saída (dBuV) 82 +1/-3
Norma de modulação PAL B
Tipo de modulador DBL / MONO
* Ocupam 2 unidades de chassis.
BCN Headend / SAT

Receptores analógicos satélite - PAL. Canais livres
O SAT 201 é um receptor modulador de satélite da família BCN.

Este equipamento permite a recepção de canais analógicos livres via satélite e a
respectiva distribuição na banda de TV. Existem diferentes referências dependo da
banda de saída. A modulação é do tipo DBL (Dupla Banda Lateral). Os módulos incor-
poram a função LOOP para a interligação de vários receptores que sintonizem canais
da mesma polaridade de entrada e mistura de saída.
Dispõem da possibilidade de selecção entre os diferentes padrões de modulação
(multinorma) e modulam em estéreo. Os ajustes e memorizações realizam-se de for-
ma independente por módulo, através do teclado do programador que está integra-
SAT 201 do no SAT 201. As operações de programação visualizam-se no display de 4 dígitos
incorporado no módulo.
REFERÊNCIA SAT 201 VHF* SAT 201 HYP* SAT 201 UHF*
CÓDIGO 2002013 2002014 2002012
Funções Receptor/modulador analógico Receptor/modulador analógico Receptor/modulador analógico
Frequência de entrada (MHz) 950-2150 950-2150 950-2150
Nível de entrada (dBm) -30 a -60 -30 a -60 -30 a -60
Alimentação LNC (VDC) 13/18 13/18 13/18
Nível de saída (dBuV) 82 +1/-3 82 +1/-3 82 +1/-3
Margem de regulação de saída RF (dB) 15 15 15
Tipo de modulador DBL/STEREO DBL/STEREO DBL/STEREO
Normas de modulação B-G, D-K, L B-G, D-K, L B-G, D-K, L
Canais de saída S3 - C12 S11 - S36 C21 - C69
CATÁLOGO 2005
55
®
BCN Headend / DVB

Receptores digitais satélite QPSK - PAL. Canais livres
Este equipamento permite a recepção de canais digitais livres via satélite e a respec-
tiva distribuição na banda de TV. A modulação é do tipo DBL (Dupla Banda Lateral).
O canal de saída está modulado em estéreo. A programação é independente por
módulo, realizando-se essa operação a partir do teclado do programador integra-
do. Navegando através de uma única janela de menu, na qual se encontram todos
os parâmetros de programação, com uma fácil e rápida operação modificam-se os
ajustes do módulo.
DVB 201 B
REFERÊNCIA DVB 201 B VHF* DVB 201 B HYP* DVB 201 B UHF*
CÓDIGO 2002017 2002018 2002019
Funções Receptor/modulador digital QPSK Receptor/modulador digital QPSK Receptor/modulador digital QPSK
Nível de entrada (dBm) -25 a -65 -25 a -65 -25 a -65
Alimentação LNC (VDC) 13/18 13/18 13/18
Margem de regulação de saída (dB) 15 15 15
Canais de saída S3-C12 S11-S38 C21-C69
BCN Headend / DVB-T

Receptores digitais terrestres COFDM - PAL. Canais livres
Este equipamento permite a recepção de canais digitais livres TDT e respectiva distri-
buição na banda de TV. A modulação é do tipo DBL (Dupla Banda Lateral). O canal de
saída está modulado em estéreo. A programação é independente por módulo, reali-
zando-se essa operação a partir do teclado do programador integrado. Navegando
através de uma única janela de menu, na qual se encontram todos os parâmetros de
programação, com uma fácil e rápida operação modificam-se os ajustes do módulo.
DVB 201 BT
REFERÊNCIA DVB 201 BT VHF* DVB 201 BT HYP* DVB 201 BT UHF*
CÓDIGO 2002026 2002027 2002028
Funções Receptor/modulador digital COFDM Receptor/modulador digital COFDM Receptor/modulador digital COFDM
Nível de entrada (dBm) 32-90 32-90 32-90
Margem de regulação de saída (dB) 15 15 15
Canais de saída S3-C12 S11-S38 C21-C69
O2
CATÁLOG 005
56
®
maximal
CABEÇAS DE REDE DE RECEPÇÃO TERRESTRE E SATÉLITE ANALÓGICO/DIGITAL
BCN Headend
Fonte de alimentação
SPS 201 é uma fonte de alimentação comutada com tensões específicas para cabeças
de rede da série BCN. Utiliza o mesmo formato modular que o resto da série.
SPS 201
REFERÊNCIA SPS 201*

CÓDIGO 2002016
Tensão de entrada 95-230 VAC / 50 Hz
Tensão de saída (VDC) 5/12/23/35
Capacidade de carga máx. 6 DVB, 5 DVB-T, 6 SAT, 6 DEM
Quantidade por embalagem 1
BCN Headend
Amplificadores Banda Larga Auto-alimentados
Estes amplificadores são utilizados como etapas de potência dos módulos da sé-
rie BCN (SAT, DVB, DEM...). Diferenciam-se pelo número de entradas e o nível de
saída, dispondo de até 3 entradas (toda a banda) e 120 dBuV de nível de saída.
Dispõem de regulação de ganho e de equalizador comum para todas as entradas.
A alimentação do amplificador está incluída no módulo para evitar um excesso de
corrente fornecida pela SPS 201.
AMP 201
REFERÊNCIA AMP 201-A* AMP 201-C*
CÓDIGO 2002029 2002030

Nº de entradas/saídas 1/1 3/1
Margem de frequências (MHz) 47-862 47-862
Margem de regulação (dB) 20 20
Margem de equalização (dB) 10 10
Ganho (dB) 34 34
Alimentação 85-230 VAC / 50 Hz 85-230 VAC / 50 Hz
CATÁLOGO 2005
57
®
Racks
19“
RACK
REFERÊNCIA RACK-16 RACK-20 RACK-40 VNT

CÓDIGO 0050916 0050918 9007537 0050917
Unidades Rack 19“ 16 20 48 Ventilador
Chassis, armários e acessórios

para BCN Headend
As pontes NGS PF são utilizadas para misturar e interligar as diferentes referências

da série NGS/BCN.
NGS PF BCN CH -6 BCN CH -14 BCN CH -16 ONA 2 NGS CH 19
REFERÊNCIA BCN CH 6 BCN CH 14 BCN CH 16 ONA 2 NGS CH 19 NGS PF

CÓDIGO 2003202 2003200 2003208 2003206 7001056 7001041
Descrição Chassis 6 unidades Chassis 14 unidades Chassis 16 unidades Armário Chassis para conjunto 19” Ponte F-macho
O2
CATÁLOG 005
58
Elementos
de distribuição
- TER. Repartidores Blindados. 5-1000 MHz Classe A .....60

- TAP. Derivadores 2 vias blind. 5-1000 MHz Classe A .....60
- TAP. Derivadores 4 vias blind. 5-1000 MHz Classe A .....60
- EQ. Repartidores Blindados. 5-2400 MHz .....................61
- EQ. Derivadores de 2 vias equaliz. 5-2400 MHz ...........61
- EQ. Derivadores de 4 vias equaliz. 5-2400 MHz ...........61
- AS. Repartidores Blindados. 5-2400 MHz .....................62
- AT. Derivadores 1 via blind. 5-2400 MHz Classe A ........62
- AT. Derivadores 2 vias blind. 5-2400 MHz Classe A ......62
- PAU. Ponte de Acesso. Utilizador simples ......................64
- PAU. Ponte de Acesso. Utilizador com comutador ........64
- PAU. Ponte de Acesso. Utilizador com repartidor ..........64
- Tomadas indutivas. 5-1000 MHz com 2 conectores ......65
- Tomadas indutivas univ. 5-2400 MHz c/2 conectores ....65
- Tomadas em cadeia. 5-860/950-2150 MHz c/3 conec ....66
- Tomadas indutivas. Final de derivação de 4 conectores
e 2 linhas de entrada ......................................................66
- Tampas e Suplementos standard para tomadas ...........66
®
ELEMENTOS DE DISTRIBUIÇÃO maximal
ITED
TER
Repartidores blindados
TER 2 TER 3 TER 4 TER 6 TER 8 5-1000 MHz Classe A
REFERÊNCIA TER 2 TER 3 TER 4 TER 6 TER 8

CÓDIGO 0970002 0970003 0970004 0970006 0970008
Banda de cobertura (MHz) 5-1000 5-1000 5-1000 5-1000 5-1000
Banda de retorno (MHz) 5-30 / 5-65 5-30 / 5-65 5-30 / 5-65 5-30 / 5-65 5-30 / 5-65
Nº de saídas 2 3 4 6 8
Atenuação de distribuição 5-300: 3,2 / 3,5 5-300: 5,4 / 5,9 5-300: 6,1 / 6,9 5-300: 9,3 / 10,3 5-300: 9,7 / 10,3
Freq.: TYP/MAX (dB) 300-606: 3,3 / 3,5 300-606: 5,5 / 6,0 300-606: 6,2 / 7,0 300-606: 9,5 / 10,5 300-606: 10,0 / 10,5
606-1000: 3,5 / 3,8 606-1000: 6,0 / 6,8 606-1000: 7,8 / 8,5 606-1000: 10,0 / 11,0 606-1000: 11,0 / 12,5
Factor de blindagem (dB) > 100 > 100 > 100 > 100 > 100
ITED
TAP
Derivadores de 2 vias blindados
5-1000 MHz Classe A
TAP 208
REFERÊNCIA TAP 208 TAP 212 TAP 216 TAP 220 TAP 224
CÓDIGO 0970208 0970212 0970216 0970220 0970224
Nº de saídas de derivação 2 2 2 2 2
Atenuação de derivação 5-300: 8,0 / 8,5 5-300: 12,0 / 12,5 5-300: 16,0 / 16,5 5-300: 20,0 / 20,5 5-300: 24,0 / 25,5
Freq.: TYP/MAX (dB) 300-606: 8,5 / 9,5 300-606: 12,5 / 12,9 300-606: 16,5 / 16,9 300-606: 20,5 / 20,9 300-606: 24,5 / 25,9
606-1000: 8,5 / 9,5 606-1000: 12,5 / 13,2 606-1000: 16,5 / 17,2 606-1000: 20,5 / 21,2 606-1000: 24,5 / 26,2
Atenuação de passagem 5-300: 3,1 / 3,4 5-300: 1,8 / 2,0 5-300: 0,8 / 1,0 5-300: 0,6 / 0,8 5-300: 0,6 / 0,8
Freq.: TYP/MAX (dB) 300-606: 3,2 / 3,4 300-606: 1,8 / 2,0 300-606: 0,8 / 1,0 300-606: 0,7 / 0,8 300-606: 0,7 / 0,8
606-1000: 3,5 / 3,7 606-1000: 2,0 / 2,5 606-1000: 1,0 / 1,5 606-1000: 1,0 / 1,2 606-1000: 1,0 / 1,2
ITED
TAP
5-1000 MHz Classe A
TAP 412
REFERÊNCIA TAP 412 TAP 416 TAP 420 TAP 424

CÓDIGO 0970412 0970416 0970420 0970424
Banda de cobertura (MHz) 5-1000 5-1000 5-1000 5-1000
Banda de retorno (MHz) 5-30 / 5-65 5-30 / 5-65 5-30 / 5-65 5-30 / 5-65
Nº de saídas de derivação 4 4 4 4
Atenuação de derivação 5-300: 12,0 / 12,5 5-300: 16,0 / 16,5 5-300: 20,0 / 21,0 5-300: 24,0 / 25,5
Freq.: TYP/MAX (dB) 300-606: 12,5 / 12,9 300-606: 16,5 / 16,9 300-606: 20,5 / 21,0 300-606: 24,5 / 25,5
606-1000: 12,5 / 13,2 606-1000: 16,5 / 17,2 606-1000: 20,5 / 21,5 606-1000: 24,5 / 26,0
Atenuação de passagem 5-300: 2,8 / 3,0 5-300: 1,4 / 1,6 5-300: 0,8 / 0,9 5-300: 0,8 / 0,9
Freq.: TYP/MAX (dB) 300-606: 2,8 / 3,2 300-606: 1,4 / 1,6 300-606: 0,8 / 0,9 300-606: 0,8 / 0,9
606-1000: 3,0 / 3,5 606-1000: 1,6 / 1,9 606-1000: 1,0 / 1,3 606-1000: 1,0 / 1,2
Factor de blindagem (dB) > 100 > 100 > 100 > 100
O2
CATÁLOG 005
60
®
maximal
ELEMENTOS DE DISTRIBUIÇÃO
EQ
EQ 2 EQ 3 EQ 4 EQ 5 EQ BOX 5-2400 MHz
REFERÊNCIA EQ 2 EQ 3 EQ 4 EQ 5 EQ BOX
CÓDIGO 0990002 0990003 0990004 0990005 0990500
Banda de cobertura (MHz) 5-2400 5-2400 5-2400 5-2400 Caixa intempérie
Nº de saídas 2 3 4 5
Atenuação de distribuição 5-470: 3,2 / 3,5 5-470: 6,5 / 6,9 5-470: 8,5 / 8,7 OUT 1,2
Freq.: TYP/MAX (dB) 470-862: 3,3 / 3,6 470-862: 7,0 / 7,5 470-862: 9,0 / 9,2 5-470: 8,5 / 9,0
950-2150: 3,7 / 4,0 950-2150: 10,0 / 10,5 950-2150: 10,5 / 11,0 470-862: 9,0 / 10,0
950-2150: 11,0 / 12,5
OUT 3, 4, 5
5-470: 10,5 / 12,0
470-862: 11,5 / 13,0
950-2150: 14,0 / 16,0
Factor de blindagem (dB) > 70 > 70 > 70 > 70
EQ
Derivadores de 2 vias equalizados
5-2400 MHz
EQ 210
CÓDIGO 0990210 0990213 0990217 0990222 0990500
Atenuação de derivação 47: 23,5 / 24,5 47: 27,5 / 28,4 47: 30,5 / 32,3 47: 33,9 / 35,5
Freq.: TYP/MAX (dB) 175: 21,5 / 22,2 175: 25,8 / 26,7 175: 29,5 / 31,2 175: 33,8 / 35,0
471: 16,2 / 16,8 471: 21,3 / 22,0 471: 26,2 / 27,1 471: 31,3 / 32,8
606: 13,6 / 14,0 606: 19,0 / 19,7 606: 22,6 / 23,3 606: 30,0 / 31,7
862: 12,3 / 12,6 862: 17,6 / 18,3 862: 23,0 / 23,9 862: 28,2 / 30,9
950: 11,7 / 12,0 950: 17,0 / 17,6 950: 21,9 / 23,2 950: 27,8 / 30,5
1350: 10,0 / 10,3 1350: 15,0 / 15,6 1350: 20,2 / 20,8 1350: 26,5 / 28,2
1750: 9,0 / 9,2 1750: 13,1 / 13,5 1750: 17,2 / 17,7 1750: 23,7 / 25,0
2150: 8,2 / 8,5 2150: 12,5 / 12,8 2150: 16,5 / 17,0 2150: 22,2 / 23,0
Freq.: TYP/MAX (dB) 470-862: 1,2 / 1,8 470-862: 1,2 / 1,3 470-862: 0,6 / 0,8 470-862: 0,4 / 0,5
950-2400: 2,5 / 3,1 950-2400: 1,9 / 2,2 950-2400: 1,1 / 1,3 950-2400: 0,9 / 1,1
EQ
Derivadores de 4 vias equalizados
EQ 410 5-2400 MHz

CÓDIGO 0990410 0990413 0990417 0990422 0990500
Atenuação de derivação 47: 23,5 / 25,4 47: 26,5 / 28,1 47: 30,5 / 32,6 47: 33,9 / 35,7
Freq.: TYP/MAX (dB) 175: 21,5 / 23,5 175: 23,8 / 26,5 175: 29,1 / 31,3 175: 33,8 / 35,1
471: 17,2 / 18,5 471: 20,3 / 21,6 471: 25,2 / 26,9 471: 30,3 / 32,2
606: 14,9 / 16,4 606: 18,8 / 19,7 606: 23,9 / 25,0 606: 28,8 / 31,1
862: 13,9 / 14,7 862: 17,0 / 17,9 862: 21,9 / 23,3 862: 28,9 / 29,9
950: 13,5 / 14,0 950: 16,6 / 17,3 950: 21,5 / 22,7 950: 27,9 / 29,4
1350: 11,2 / 11,7 1350: 14,5 / 15,2 1350: 19,4 / 20,3 1350: 26,2 / 27,2
1750: 9,9 / 10,3 1750: 12,1 / 12,6 1750: 16,9 / 17,3 1750: 22,1 / 24,1
2150: 9,9 / 10,3 2150: 11,5 / 11,9 2150: 15,9 / 16,4 2150: 22,9 / 23,3
Freq.: TYP/MAX (dB) 470-862: 2,5 / 2,8 470-862: 1,7 / 1,9 470-862: 0,9 / 1,1 470-862: 0,7 / 0,8
950-2400: 3,5 / 4,5 950-2400: 2,7 / 3,1 950-2400: 1,5 / 1,8 950-2400: 1,2 / 1,4
CATÁLOGO 2005
61
®
ITED
AS
5-2400 MHz Classe A
AS 2 AS 3 AS 4 AS 6 AS 8 DCB
REFERÊNCIA AS 2 AS 3 AS 4 AS 6 AS 8 DCB
CÓDIGO 0980002 0980003 0980004 0980006 0980008 9002051
Banda de cobertura (MHz) 5-2400 5-2400 5-2400 5-2400 5-2400 Bloqueio de tensão
F macho / F fêmea
Nº de saídas 2 3 4 6 8 DC blocker
Atenuação de distribuição 5-470: 3,2 / 3,5 5-470: 6,5 / 6,9 5-470: 8,5 / 8,7 5-470: 13,0 / 13,5 5-470: 14,5 / 15,5
Freq.: TYP/MAX (dB) 470-862: 3,3 / 3,6 470-862: 7,0 / 7,5 470-862: 9,0 / 9,2 470-862: 13,0 / 14,0 470-862: 14,5 / 15,5
950-2400: 3,7 / 4,0 950-2400: 10,0 / 950-2400: 10,5 / 950-2400: 16,0 / 950-2400: 17,5 /
10,5 11,0 17,0 18,5
ITED
AT
Derivadores de 1 via blindados
AT 108 5-2400 MHz Classe A
REFERÊNCIA AT 108 AT 110 AT 112 AT 115 AT 120 AT 125

CÓDIGO 0980108 0980110 0980112 0980115 0980120 0980125
Banda de cobertura (MHz) 5-2400 5-2400 5-2400 5-2400 5-2400 5-2400
Banda de retorno (MHz) 5-30 / 5-65 5-30 / 5-65 5-30 / 5-65 5-30 / 5-65 5-30 / 5-65 5-30 / 5-65
Nº de saídas de derivação 1 1 1 1 1 1
Atenuação de derivação 5-470: 8,0 / 9,0 5-470: 10,0 / 11,0 5-470: 12,0 / 13,0 5-470: 15,0 / 16,0 5-470: 20,0 / 21,5 5-470: 25,0 / 26,5
Freq.: TYP/MAX (dB) 470-862: 8,5 / 9,0 470-862: 10,5 / 11,0 470-862: 12,5 / 13,0 470-862: 15,5 / 16,0 470-862: 20,5 / 21,5 470-862: 25,5 / 27,0
950-2400: 8,5 / 9,5 950-2400: 10,5 / 11,5 950-2400: 12,5 / 13,5 950-2400: 15,5 / 16,5 950-2400: 20,5 / 22,5 950-2400: 25,5 / 27,5
Atenuação de passagem 5-470: 1,8 / 2,0 5-470: 1,5 / 1,7 5-470: 1,2 / 1,5 5-470: 1,0 / 1,1 5-470: 0,8 / 1,0 5-470: 0,8 / 1,0
Freq.: TYP/MAX (dB) 470-862: 1,8 / 2,2 470-862: 1,5 / 1,8 470-862: 1,2 / 1,5 470-862: 1,0 / 1,2 470-862: 0,8 / 1,0 470-862: 0,8 / 1,0
950-2400: 2,2 / 3,0 950-2400: 2,1 / 2,5 950-2400: 1,5 / 1,9 950-2400: 1,3 / 1,6 950-2400: 1,2 / 1,5 950-2400: 1,2 / 1,5
Factor de blindagem (dB) > 100 > 100 > 100 > 100 > 100 > 100
ITED
AT
REFERÊNCIA AT 210 AT 212 AT 215 AT 220 AT 225 AT 230

CÓDIGO 0980210 0980212 0980215 0980220 0980225 0980230
Banda de cobertura (MHz) 5-2400 5-2400 5-2400 5-2400 5-2400 5-2400
Banda de retorno (MHz) 5-30 / 5-65 5-30 / 5-65 5-30 / 5-65 5-30 / 5-65 5-30 / 5-65 5-30 / 5-65
Nº de saídas de derivação 2 2 2 2 2 2
Atenuação de derivação 5-470: 10,0 / 11,0 5-470: 12,0 / 13,0 5-470: 15,0 / 16,0 5-470: 20,0 / 21,0 5-470: 25,0 / 26,0 5-470: 30,0 / 31,0
Freq.: TYP/MAX (dB) 470-862: 10,5 / 11,0 470-862: 12,5 / 13,0 470-862: 15,5 / 16,0 470-862: 20,5 / 21,0 470-862: 25,5 / 26,0 470-862: 30,5 / 31,0
950-2400: 10,5 / 11,5 950-2400: 12,5 / 13,5 950-2400: 15,5 / 16,5 950-2400: 20,5 / 21,5 950-2400: 25,5 / 26,5 950-2400: 30,5 / 31,5
Atenuação de passagem 5-470: 2,2 / 2,5 5-470: 2,0 / 2,1 5-470: 1,6 / 2,0 5-470: 1,0 / 1,5 5-470: 1,0 / 1,5 5-470: 1,0 / 1,4
Freq.: TYP/MAX (dB) 470-862: 2,2 / 2,5 470-862: 2,0 / 2,2 470-862: 1,8 / 2,0 470-862: 1,0 / 1,6 470-862: 1,0 / 1,6 470-862: 1,0 / 1,4
950-2400: 2,8 / 3,5 950-2400: 2,5 / 3,0 950-2400: 2,0 / 2,3 950-2400: 1,7 / 2,2 950-2400: 1,7 / 2,2 950-2400: 1,6 / 2,0
Factor de blindagem (dB) > 100 > 100 > 100 > 100 > 100 > 100
O2
CATÁLOG 005
62
®
maximal
ITED
AT
REFERÊNCIA AT 412 AT 415 AT 420 AT 425 AT 430

CÓDIGO 0980412 0980415 0980420 0980425 0980430
Nº de saídas de derivação 4 4 4 4 4
Atenuação de derivação 5-470: 12,0 / 13,0 5-470: 15,0 / 16,0 5-470: 20,0 / 21,0 5-470: 25,0 / 26,0 5-470: 30,0 / 31,0
Freq.: TYP/MAX (dB) 470-862: 12,5 / 13,0 470-862: 15,5 / 16,0 470-862: 20,5 / 21,0 470-862: 25,5 / 26,5 470-862: 30,5 / 31,0
950-2400: 12,5 / 13,5 950-2400: 15,5 / 16,5 950-2400: 20,5 / 21,5 950-2400: 25,5 / 27,0 950-2400: 31,5 / 32,5
Atenuação de passagem 5-470: 3,8 / 4,1 5-470: 1,6 / 2,0 5-470: 0,8 / 1,1 5-470: 0,7 / 1,0 5-470: 0,7 / 1,0
Freq.: TYP/MAX (dB) 470-862: 4,0 / 4,5 470-862: 1,8 / 2,0 470-862: 1,0 / 1,2 470-862: 1,0 / 1,2 470-862: 0,8 / 1,1
950-2400: 4,5 / 5,0 950-2400: 2,0 / 2,5 950-2400: 1,2 / 1,5 950-2400: 1,2 / 1,5 950-2400: 1,0 / 1,3
ITED
AT
REFERÊNCIA AT 616 AT 620 AT 625

CÓDIGO 0980616 0980620 0980625
Banda de cobertura (MHz) 5-2400 5-2400 5-2400
Banda de retorno (MHz) 5-30 / 5-65 5-30 / 5-65 5-30 / 5-65
Nº de saídas de derivação 6 6 6
Atenuação de derivação 5-470: 16,0 / 17,0 5-470: 20,0 / 21,0 5-470: 25,0 / 31,0
Freq.: TYP/MAX (dB) 470-862: 16,5 / 17,0 470-862: 20,5 / 21,0 470-862: 25,5 / 31,0
950-2150: 16,5 / 17,5 950-2150: 20,5 / 21,5 950-2150: 26,5 / 32,5
Atenuação de passagem 5-470: 5,0 / 6,0 5-470: 3,7 / 4,0 5-470: 3,2 / 3,7
Freq.: TYP/MAX (dB) 470-862: 5,2 / 6,0 470-862: 3,7 / 4,0 470-862: 3,3 / 3,8
950-2400: 6,5 / 7,5 950-2400: 4,5 / 5,2 950-2400: 4,0 / 5,0
Factor de blindagem (dB) > 100 > 100 > 100
ITED
AT
REFERÊNCIA AT 816 AT 820 AT 825

CÓDIGO 0980816 0980820 0980825
Banda de cobertura (MHz) 5-2400 5-2400 5-2400
Banda de retorno (MHz) 5-30 / 5-65 5-30 / 5-65 5-30 / 5-65
Nº de saídas de derivação 8 8 8
Atenuação de derivação 5-470: 16,0 / 17,0 5-470: 20,0 / 21,0 5-470: 25,0 / 31,0
Freq.: TYP/MAX (dB) 470-862: 16,5 / 17,0 470-862: 20,5 / 21,0 470-862: 25,5 / 31,0
950-2150: 16,5 / 17,5 950-2150: 20,5 / 21,5 950-2150: 26,5 / 32,5
Atenuação de passagem 5-470: 5,0 / 6,0 5-470: 4,7 / 5,5 5-470: 3,2 / 3,7
Freq.: TYP/MAX (dB) 470-862: 5,2 / 6,0 470-862: 5,0 / 5,5 470-862: 3,3 / 3,8
950-2400: 6,5 / 7,5 950-2400: 5,5 / 6,3 950-2400: 4,0 / 5,0
Factor de blindagem (dB) > 100 > 100 > 100
CATÁLOGO 2005
63
®
PAU
Ponte de acesso
PAU Utilizador simples
REFERÊNCIA PAU
CÓDIGO 0909018
Intervalo de frequência (MHz) 5-2500
Atenuação de passagem 5-862: < 0,1
Frequência / dB 862-2500: < 0,6
Dimensões (mm) 65 x 25 x 26
PAU
Pontes de acesso
PAU 2 PAU 3 PAU 4 Utilizador com comutador
REFERÊNCIA PAU -2 PAU -3 PAU -4

CÓDIGO 0909022 0909023 0909020
Intervalo de frequência (MHz) 47-2150 47-2150 47-2150
Nº de entradas e saídas 2/2 2/3 2/4
Atenuação de passagem 47-862: < 6 47-862: < 9 47-862: < 2
Frequência / dB 950-2150: < 6 950-2150: < 12 950-2150: < 4
Modo de comutação 14-18 V 14-18 V 14-18 V
Dimensões (mm) 100 x 80 x 27 100 x 80 x 27 165 x 125 x 40
Quantidade por embalagem 1/20 1/20 1
PAU
Pontes de acesso
PAU-3 S PAU-4 S PAU-5 S PAU-6 S Utilizador com repartidor
REFERÊNCIA PAU-3 S PAU-4 S PAU-5 S PAU-6 S

CÓDIGO 0981003 0981004 0981005 0981006
Intervalo de frequência (MHz) 5-2400 5-2400 5-2400 5-2400
Nº de saídas 3 4 5 6
Atenuação de passagem 5-862: < 7,5 5-862: < 9,2 5-862: < 13,0 5-862: < 14,0
Frequência / dB 862-2500: < 10,5 862-2500: < 11,0 862-2500: < 15,5 862-2500: < 17,0
Dimensões (mm) 65 x 25 x 26 120 x 56 x 25 120 x 56 x 25 120 x 56 x 25
O2
CATÁLOG 005
64
®
maximal
ITED Tomadas indutivas

5-1000 MHz com 2 conectores
Estas tomadas utilizam-se na distribuição de sinais até 1 GHz. Com os quatro valo-
res de atenuação disponíveis pode-se formar uma cascata com valores de sinal bem
equalizados. Incluem no seu conector de TV as margens correspondentes à linha de
retorno (5-30 ou 5-65 MHz).
AO
REFERÊNCIA AO 3 AO 9 AO 15 AO 19 ATS 75
CÓDIGO 0500003 0500009 0500015 0500019 0500075
Frequência (MHz) IN-OUT: 5-1000 IN-OUT: 5-1000 IN-OUT: 5-1000 IN-OUT: 5-1000 IN-TV: 5-1000
IN-TV: 5-75 / 120-1000 IN-TV: 5-75 / 120-1000 IN-TV: 5-75 / 120-1000 IN-TV: 5-75 / 120-1000 IN-R: 5-300
IN-R: 87,5 - 108 IN-R: 87,5 - 108 IN-R: 87,5 - 108 IN-R: 87,5 - 108
Atenuações (dB) IN-OUT: Final IN-OUT: (5-300 MHz) 1,1 IN-OUT: (5-300 MHz) 0,9 IN-OUT: (5-300 MHz) 0,5 IN-TV: < 1 dB
IN-TV: 4 (300-1000 MHz) 1,5 (300-1000 MHz) 1,0 (300-1000 MHz) 1,0 IN-R: 10 dB
IN-R: 5 IN-TV: 10 IN-TV: 15,5 IN-TV: 20
OUT-TV: Final IN-R: 12 IN-R: 16,5 IN-R: 21
OUT-R: Final OUT-TV: 26 OUT-TV: 33 OUT-TV: 34
OUT-R: 34 OUT-R: 39 OUT-R: 45
Tipo instalação Final de cascata Cascata Cascata Cascata Final derivação
ITED Tomadas indutivas universais

5-2400 MHz com 2 conectores
Estas tomadas utilizam-se na distribuição de sinais até 2400 MHz. Com os quatro
valores disponíveis pode-se formar uma cascata com valores de sinal bem equali-
zados.
Todos os modelos, excepto o modelo AO-870, dispõem nos seus dois conectores do
mesmo sinal (5-2400 MHz), de modo que qualquer dos conectores se pode utilizar
para satélite e terrestre independentemente. Além disso englobam a margem de
frequências para a linha de retorno.
AO
REFERÊNCIA AO 3U AO 9U AO 15U AO 19U AO 870

CÓDIGO 0500003-U 0500009-U 0500015-U 0500019-U 0500087
Frequência (MHz) IN-OUT: 5-2400 IN-OUT: 5-2400 IN-OUT: 5-2400 IN-OUT: 5-2400 INT-TV: 5-862
IN-TV: 5-2400 IN-TV: 5-2400 IN-TV: 5-2400 IN-TV: 5-2400 IN-R: 950-2300
IN-R: 5-2400 IN-R: 5-2400 IN-R: 5-2400 IN-R: 5-2400
Atenuação de passagem 5-300: final 5-300: 3 5-300: 1,5 5-300: 1,3 INT-TV: < 2 dB
Frequência / dB 300-862: final 300-862: 3 300-862: 1,8 300-862: 1,5 IN-R: < 3 dB
950-2150: final 950-2150: 3,2 950-2150: 2 950-2150: 2
Atenuação derivação IN-TV: IN-TV: IN-TV: IN-TV: IN-TV:
Frequência / dB 5-300: 3,6 5-300: 9,5 5-300: 14,6 5-300: 18,5 5-862: <2
300-862: 3,7 300-862: 9,0 300-862: 14 300-862: 18 IN-R:
950-2150: 6,2 950-2150: 9,5 950-2150: 14 950-2150: 19 950-2300: < 3
IN-R IN-R IN-R IN-R
5-300: 4,5 5-300: 10,4 5-300: 14,8 5-300: 18,7
300-862: 3,7 300-862: 10,2 300-862: 14,5 300-862: 18,8
950-2150: 6,6 950-2150: 12,2 950-2150: 16,5 950-2150: 22,9
Tipo instalação Final de cascata Cascata Cascata Cascata Final derivação
CATÁLOGO 2005
65
®
ITED Tomadas em cascata

5-860/950-2150 MHz com 3 conectores
AO 90S
REFERÊNCIA AO 90S AO 91S AO 92S AO 93S

CÓDIGO 0500094 0500095 0500096 0500097
Frequência (MHz) IN-OUT: final IN-OUT: 5-2300 IN-OUT: 5-2300 IN-OUT: 5-2300
IN-TV: 5,70 / 120-862 IN-TV: 5,70 / 120-862 IN-TV: 5,70 / 120-862 IN-TV: 5,70 / 120-862
IN-R: 87,5-108 IN-R: 87,5-108 IN-R: 87,5-108 IN-R: 87,5-108
IN-SAT: 950-2300 IN-SAT: 950-2300 IN-SAT: 950-2300 IN-SAT: 950-2300
Atenuação de passagem Final 5-300: 0,7 5-300: 1 5-300: 1,9
Frequência / dB 300-962: 0,8 300-962: 1,2 300-962: 2,1
950-2150: 3 950-2150: 3,2 950-2150: 4
Atenuação derivação IN-TV: <3 IN-TV: 19 IN-TV: 14 IN-TV: 10
Frequência / dB IN-R: <2 IN-R: 21 IN-R: 16 IN-R: 12
IN-SAT: <2 IN-SAT: 23 IN-SAT: 16,5 IN-SAT: 10
Tipo instalação Final cascata Cascata Cascata Cascata
Tomadas indutivas
finais de derivação
AO 100 4 conectores, 2 linhas de entrada
REFERÊNCIA AO 100*
CÓDIGO 0500100
Frequência (MHz) IN1: TV5-70/120-862
IN1 R: 87,5-108
IN1 SAT1: 950-2300
IN2 SAT2: 5-2300
Atenuação (dB) IN1 TV: < 2 / IN1-R: < 1 / IN1 SAT1: < 2 / IN2 SAT2: < 1
Passagem de corrente SAT1 - SAT2
Tipo de conectores TV: IEC M / R: IEC H / SAT1: F / SAT2: F
* Inclui tampa.
Tampas e suplementos standard

para tomadas
MP -75 ABV -90 APS -75
REFERÊNCIA MP 75 ABV 90 APS 75

CÓDIGO 9001062-BL 0034127 0504129-BL
Descrição Espelho 2 conectores Espelho 3 conectores Suplemento superfície
Cor Branco Branco Branco
O2
CATÁLOG 005
66
Embelezadores
profissionais para
telecomunicações
e dados - Série Ona
- Espelhos para mecanismos ............................... 69

- Tampas para espelhos FR-TV .............................. 70
- Marcadores TV para tampas CC ........................ 70
- Tampas para espelhos FR-TF .............................. 70
- Marcadores TF e dados para tampas CTE ......... 70
- Bases Metálicas para acessórios telefonia/dados/
CATV .................................................................. 71
- Acessórios de ligação para bases metálicas BM . 71
- Suplemento de Superfície ............................... 71
- Ferramentas de inserção para conectores
telefonia NET ...................................................... 71
catálogo 2005
®
maximal
PERSONALIZE A SUA INSTALAÇÃO IDENTIFICANDO

CADA LIGAÇÃO COM MARCADORES
INDEPENDENTES
Os acessórios para tomadas da série ONA permitem combinar

todo o tipo de ligações, tanto de TV, como de rádio, telefonia,
redes informáticas, etc... Mediante o sistema “one click” pode
configurar as suas tomadas de acordo com as suas necessidades
e o seu gosto.
O2
CATÁLOG 005
68
®
maximal Receptores
EMBELEZADORES PROFISSIONAIS PARA individuais TV SAT
TELECOMUNICAÇÕES E DADOS - SÉRIE ONA
Espelhos para mecanismos
1 2 3 4 5 1 2 3 4
1. Base metálica (BM) 1. Tomada AO XX

2. Acessório de ligação NET 2. Espelho para mecanismos (FR)
3. Espelho para mecanismos (FR) 3. Tampa para espelhos (CC2)
4. Tampa para espelhos (CTE1 ou CTE2) 4. Marcadores para tampas (OM5-TV)
5. Marcadores para tampas (OM5-TF)
FR 1/A FR 2/A FR 3/A
REFERÊNCIA FR1/W FR1/A FR1/G FR2/W FR2/A FR2/G

CÓDIGO 0500101 0500102 0500103 0500104 0500105 0500106
Descrição Espelho para 1 Espelho para 1 Espelho para 1 Espelho para 2 Espelho para 2 Espelho para 2
mecanismo mecanismo mecanismo mecanismos mecanismos mecanismos
Cor Branco Antracite Alumínio Branco Antracite Alumínio
REFERÊNCIA FR3/W FR3/A FR3/G

CÓDIGO 0500107 0500108 0500109
Descrição Espelho para 3 Espelho para 3 Espelho para 3
mecanismos mecanismos mecanismos
Cor Branco Antracite Alumínio
CATÁLOGO 2005
69
®
EMBELEZADORES PROFISSIONAIS PARA TELECOMUNICAÇÕES E DADOS - SÉRIE ONA maximal
Tampas CC
para espelhos televisão
CC2 CC3
REFERÊNCIA CC2/W CC2/A CC2/G CC3/W CC3/A CC3/G

CÓDIGO 0500110 0500111 0500112 0500113 0500114 0500115
Descrição Tampa para Tampa para Tampa para Tampa para Tampa para Tampa para
espelhos espelhos espelhos espelhos espelhos espelhos
2 conectores 2 conectores 2 conectores 3 conectores 3 conectores 3 conectores
Marcadores televisão
para tampas CC
REFERÊNCIA OM5-TV/W OM5-TV/A OM5-TV/G

CÓDIGO 0500116 0500117 0500118
Descrição 5 marcadores 5 marcadores 5 marcadores
TV/SAT/FM/UNI/UNI TV/SAT/FM/UNI/UNI TV/SAT/FM/UNI/UNI
Tampas CTE
para espelhos TF e dados
CTE-1 CTE-2
REFERÊNCIA CTE1/W CTE1/A CTE1/G CTE2/W CTE2/A CTE2/G

CÓDIGO 0500124 0500125 0500126 0500127 0500128 0500129
Descrição Tampas para Tampas para Tampas para Tampas para Tampas para Tampas para
espelho espelho espelho espelho espelho espelho
FR-BM1 FR-BM1 FR-BM1 FR-BM2 FR-BM2 FR-BM2
Marcadores TF e dados
para tampas CTE
REFERÊNCIA OM5-TF/W OM5-TF/A OM5-TF/G

CÓDIGO 0500119 0500120 0500121
Descrição Marcadores para tampas CTE Marcadores para tampas CTE Marcadores para tampas CTE
O2
CATÁLOG 005
70
®
maximal
EMBELEZADORES PROFISSIONAIS PARA TELECOMUNICAÇÕES E DADOS - SÉRIE ONA
Bases metálicas BM
para acessórios Telefonia/Dados/CATV
BM1 BM2
REFERÊNCIA BM1 BM2
CÓDIGO 0500122 0500123
Descrição Base metálica para espelhos FR - 1 acessório Base metálica para espelhos FR - 2 acessórios
Acessórios de ligação
para bases metálicas BM
NET 3 NET 5 NET F
REFERÊNCIA NET3/W NET3/A NET3/G NET5/W NET5/A NET5/G

CÓDIGO 0500147 0500148 0500149 0500150 0500151 0500152
Descrição Conector fêmea Conector fêmea Conector fêmea Conector fêmea Conector fêmea Conector fêmea
RJ11 CAT 3 RJ11 CAT 3 RJ11 CAT 3 RJ45 CAT 5 RJ45 CAT 5 RJ45 CAT 5
REFERÊNCIA NET F/W NET F/A NET F/G NET 0/W NET O/A NET O/G
CÓDIGO 0500132 0500133 0500134 0500135 0500136 0500137
Descrição Conector F-F CATV Conector F-F CATV Conector F-F CATV Tampa cega para Tampa cega para Tampa cega para
CTE CTE CTE
Suplementos de superfície
série ONA
SS 1 SS 2
REFERÊNCIA SS1/W SS1/A SS1/G SS2/W SS2/A SS2/G

CÓDIGO 0500138 0500139 0500140 0500141 0500142 0500143
Descrição Suplemento de Suplemento de Suplemento de Suplemento de Suplemento de Suplemento de
superfície para FR1 superfície para FR1 superfície para FR1 superfície para FR2 superfície para FR2 superfície para FR2
Ferramentas
de inserção para conectores telefonia NET
HT2 + ponta HT2 - NET3
REFERÊNCIA HT HT2 HT2 - NET3 HT2 - NET5
CÓDIGO 0705250 0500144 0500145 0500146
Descrição Ferramenta de inserção e corte Ferramentas de inserção sem Ponta para conectores NET3 Ponta para conectores NET3
profissional ponta para conectores NET
CATÁLOGO 2005
71
Frequência
intermédia (FI) e
Multicomutadores
- BCN Headend, processadores FI-FI

programáveis ...................................................... 74
- SVP Multicomutadores (a extinguir)
Série SVP -2 x FI + terrestre ................................ 75
- MTP Multicomutadores
Série MTP -2 x FI + terrestre ............................... 75
- MFP Multicomutadores
Série MFP - 4 x FI + terrestre .............................. 76
- MEP Multicomutadores
Série MEP - 8 x FI + terrestre .............................. 77
- MSP Multicomutadores
Série MSP - 16 x FI + terrestre ............................ 77
- CS Distribuidores Multiswitch
Em cascata 4 polaridades ampliáveis
para 8 e 12 ......................................................... 78
catálogo 2005
®
PROCESSADORES FI/FI maximal
BCN Headend, processadores FI-FI programáveis
Este dispositivo permite a reordenação dos transponders recebidos via satélite tanto analógicos como digitais - para distribuir
através de um único cabo até 30 transponders de livre eleição.
Devido ao sistema de acopladores direccionados que estes módulos utilizam é conveniente que as frequências mais elevadas
estejam mais próximas da saída (passem por menos pontes).
Este módulo alimenta-se a 5V através de uma ponte vermelha na parte superior e a 15V através de outro conector, do mesmo
tipo, de cor preta, na parte inferior.
Além disso são totalmente programáveis através do programador da série BCN, PRO 200.
A fonte de alimentação compatível com estes processadores é a FAL 205.
PRO 200
PFI 200
REORDENAÇÃO DOS TRANSPONDERS RECEBIDOS VIA SATÉLITE

COM UM ÚNICO CABO ATÉ 30 TRANSPONDERS NUMA ÚNICA POLARIDADE
PROCESSADOR FI PFI 200 PROGRAMADOR PRO 200 FONTE DE ALIMENTAÇÃO FAL 205
CÓDIGO 2003102 2003101 CÓDIGO 2003005
Frequência de entrada/saída 950-2150 Características: Tensão de entrada (VDC) 100/240
Nível de sinal de entrada (dBuV) -25 a 60 Protocolo I2C Tensão/Intensidade de saída 5 VDC/2.5 A
Display 20x4 caracteres 15 VDC/2,5 A
Largura de banda (MHz) 36
Conector DB-9 Quantidade por embalagem 1
Regulação (dB) 15
Nível de saída (dBuV) -30 Actualizável através de
Alimentação LNC (VDC) 15 RS-232
Programável Sim PRO 200
Alimentação (VDC) 15/5
Consumo (mA) 50/260
AMPLIFICADORES DE SAÍDA APS 200 APS 202 APS 204

CÓDIGO 2003012 2003014 2003016
Entradas e frequências 1/950-2400 + mistura terrestre 1/950-2250 + terrestre 1/950-2250 + mistura terrestre
Nº de saídas 1 1 1
Ganho (dB) 36 34-34 (SAT-TER) 34
Regulação 20 20-20 (SAT-TER) 20
Equalização 14 Não Não
Nível de saída (IM3-60 dB) (dBuV) 118 116-114 (SAT-TER) 116
Consumo 15 V (mA) 300 350 230
CHASSIS, ARMÁRIOS E PONTES MISTURA BCN CH 6 BCN CH 14 BCN CH 16 ONA 2 NGS CH 19 NGS PF
CÓDIGO 2003202 2003200 2003208 2003206 7001056 7001041
Descrição Chassis 6 Chassis 14 Chassis 16 Armário Chassis para Ponte
unidades unidades unidades Rack 19“ conector F
O2
CATÁLOG 005
74
®
maximal
MULTICOMUTADORES
SVP
Multicomutadores
Série SVP-2 x FI + Terrestre (a extinguir)
SVP 312 Os multicomutadores da série SVP 3xx foram concebidos para a distribuição de 2 polari-
dades de satélite completas (analógicas e digitais), para um máximo de 16 utilizadores.
Dispõem de uma entrada de mistura para os canais terrestres de tipo activo, pelo que
é suficiente para realizar uma filtragem prévia destes canais, sem ter a necessidade
de obter potências elevadas, ao eliminar as perdas que estes dispositivos provocam.
SVP 316
REFERÊNCIA SVP 312 SVP 316

CÓDIGO 0909053 0909055
Nº de entradas SAT 2 2
Nº de entradas Terrestre 1 1
Nº de saídas 12 16
Atenuação de passagem Terrestre (dB) <4 <4
Atenuação de passagem SAT (dB) <6 <6
Sistema de comutação 14/18 V 14/18 V
Nível máximo de entrada Terrestre (dBuV) 95 95
Nível máximo de entrada SAT (dBuV) 90 90
Alimentação LNC 12/18 VDC máx. 350 mA 12/18 VDC máx. 350 mA
Fonte de alimentação SMPS 230/VAC / 50 Hz SMPS 230/VAC / 50 Hz
MTP
Multicomutadores
Série MTP-2 x FI + Terrestre
MTP 4 Os multicomutadores da série MTP foram concebidos para a distribuição de 2 polari-

dades de satélite completas (analógicas e digitais), para um máximo de 8 utilizadores.
Dispõem de uma entrada de mistura para canais terrestres de tipo passivo, incluindo
a linha de retorno.
A referência MTP 4 destaca-se pelas suas dimensões reduzidas.
A refêrencia MTP 8 tem incorporada uma fonte de alimentação de tipo linear.
MTP 8
REFERÊNCIA MTP 4 MTP 8 PS 18 500

CÓDIGO 0910024 0910028 9001107
Nº de entradas SAT 2 2 Fonte alimentação externa para
MTP 4
Nº de entradas Terrestre 1 1 18 VDC
Nº de saídas 4 8 500 mA
Conector saída RCA
Atenuação de passagem Terrestre (dB) 12 (typ) 18 (typ)
Atenuação de passagem SAT (dB) 10 (typ) 2 (typ)
Sistema de comutação 14/18 V 14/18 V
Nível máximo de entrada Terrestre (dBuV) 110 110
Nível máximo de entrada SAT (dBuV) 95 95
Alimentação LNC A partir de receptores 18 VDC máx. 700 mA
Fonte de alimentação Opcional (PS 18 500) Linear 230 VAC / 50 Hz
Quantidade por embalagem 1 1/18 1
CATÁLOGO 2005
75
®
MULTICOMUTADORES maximal
MFP
Multicomutadores
Série MFP-4 x FI + Terrestre
Os multicomutadores da série MFP foram concebidos para a distribuição de quatro

polaridades de satélite completas (analógicas ou digitais) para um máximo de 16 uti-
lizadores. Dispõem de uma entrada de mistura para canais terrestres de tipo passivo,
incluindo a linha de retorno.
MFP 4 MFP 4 P MFP 4 L MFP 8 MFP 8 L
REFERÊNCIA MFP 4 MFP 4 P MFP 4 L MFP 8 MFP 8 L

CÓDIGO 0910044 0910044-P 0910044-L 0910048 0910048-L
Nº de entradas SAT 4 4 4 4 4
Nº de entradas Terrestre 1 1 1 1 1
Nº de saídas (5-2200 MHz) 4 4 4 8 8
Margem de regulação SAT (dB) --- 10 10 10 10
Atenuação de passagem Terrestre (dB) 12 (typ) 12 (typ) 12 (typ) 16 (typ) 16 (typ)
Atenuação de passagem SAT (dB) 10 (typ) 2 (typ) 2 (typ) 2 (typ) 4 (typ)
Sistema de comutação 14/18 V 0-22 KHz 14/18 V 0-22 KHz 14/18 V 0-22 KHz 14/18 V 0-22 KHz 14/18 V 0-22 KHz
Nível máximo de entrada Terrestre (dBuV) 110 110 110 110 110
Nível máximo de entrada SAT (dBuV) 95 95 95 95 95
Alimentação LNC A partir de receptores 18 VDC máx. 700 mA 18 VDC máx. 700 mA 18 VDC máx. 700 mA 18 VDC máx. 700 mA
Fonte de alimentação Opcional (PS18 500) SMPS 230 VAC / 50 Hz Linear 230 VAC / 50 Hz SMPS 230 VAC / 50 Hz Linear 230 VAC / 50 Hz
Quantidade por embalagem 1 1/18 1/18 1/18 1/18
MFP 12 MFP 16 PS 18 500 GC 5
REFERÊNCIA MFP 12 MFP 16 PS 18 500 GC 5

CÓDIGO 0910412 0910416 9001107 0910005
Nº de entradas SAT 4 4 Fonte de alimentação Tomada de terra para 5 cabos
Nº de entradas Terrestre 1 1
Nº de saídas (5-2200 MHz) 12 16
Margem de regulação SAT (dB) 10 10
Atenuação de passagem Terrestre (dB) 20 (typ) 20 (typ)
Atenuação de passagem SAT (dB) 4 (typ) 4 (typ)
Sistema de comutação 14/18 V 0-22 KHz 14/18 V 0-22 KHz
Nível máximo de entrada Terrestre (dB) 110 110
Nível máximo de entrada SAT (dB) 95 95
Alimentação LNC 18 VDC máx. 700 mA 18 VDC máx. 700 mA
Fonte de alimentação SMPS 230 VAC / 50 Hz SMPS 230 VAC / 50 Hz 18 VDC / 500 mA
Quantidade por embalagem 1/14 1/14 1 1
O2
CATÁLOG 005
76
®
maximal
MULTICOMUTADORES
MEP
Multicomutadores
Série MEP-8 x FI + Terrestre
Os multicomutadores da série MEP foram concebidos para a distribuição de oito polari-

dades de satélite completas (analógicas e digitais) para um máximo de 16 utilizadores.
a linha de retorno.
MEP 12
REFERÊNCIA MEP 4 MEP 8 MEP 12 MEP 16 GC 9

CÓDIGO 0910084 0910088 0910812 0910816 0910009
Nº de entradas SAT 8 8 8 8 Tomada de terra
para 9 cabos
Nº de entradas Terrestre 1 1 1 1
Nº de saídas (5-2200 MHz) 4 8 12 16
Margem de regulação SAT (dB) 10 10 10 10
Atenuação de passagem Terrestre (dB) 12 (typ) 16 (typ) 16 (typ) 22 (typ)
Atenuação de passagem SAT (dB) 4 (typ) 4 (typ) 4 (typ) 4 (typ)
Sistema de comutação DiSEqC 2.0 DiSEqC 2.0 DiSEqC 2.0 DiSEqC 2.0
Nível máximo de entrada Terrestre (dBuV) 110 110 110 110
Nível máximo de entrada SAT (dBuV) 95 95 95 95
Alimentação LNC 18 VDC máx. 1000 mA 18 VDC máx. 1000 mA 18 VDC máx. 1000 mA 18 VDC máx. 1000 mA
Fonte de alimentação SMPS 230 VAC / 50 Hz SMPS 230 VAC / 50 Hz SMPS 230 VAC / 50 Hz SMPS 230 VAC / 50 Hz
MSP
Multicomutadores
Série MSP-16 x FI + Terrestre
Os multicomutadores da série MSP foram concebidos para a distribuição de 16

polaridades de satélite completas (analógicas e digitais) para um máximo de 16
utilizadores.
MSP 12 a linha de retorno.
REFERÊNCIA MSP 8 MSP 12 MSP 16 GC 9

CÓDIGO 0911608 0911612 0911616 0910009
Nº de entradas SAT 16 16 16 Tomada de terra
para 9 cabos
Nº de entradas Terrestre 1 1 1
Nº de saídas (5-2200 MHz) 8 12 16
Margem de regulação SAT (dB) 10 10 10
Atenuação de passagem Terrestre (dB) 16 (typ) 16 (typ) 22 (typ)
Atenuação de passagem SAT (dB) 4 (typ) 4 (typ) 4 (typ)
Sistema de comutação DiSEqC 2.0 DiSEqC 2.0 DiSEqC 2.0
Nível máximo de entrada Terrestre (dBuV) 110 110 110
Nível máximo de entrada SAT (dBuV) 95 95 95
Alimentação LNC 18 VDC máx. 1000 mA 18 VDC máx. 1000 mA 18 VDC máx. 1000 mA
Fonte de alimentação SMPS 230 VAC / 50 Hz SMPS 230 VAC / 50 Hz SMPS 230 VAC / 50 Hz
CATÁLOGO 2005
77
®
MULTICOMUTADORES maximal
CS
Distribuidores Multiswitch
Cascadável 4 polaridades ampliáveis para 8 e 12
Estes multicomutadores foram concebidos com diferentes níveis de

atenuação e nº de saídas em derivação, tanto para terrestre como SAT.
Os quatro valores de atenuação -24/-19/-14/-4 dB permitem re-
alizar de maneira simples um grande número de derivações.
Com a série de amplificadores SAT 440 pode-se amplificar em cabe-
ça de rede sem ter de modificar o CS 545 instalado.
CS 545-19 CS 21
SAT 440 CS 31 Montagem CS-545 + CS-21
REFERÊNCIA SAT 440 CS 545-24 CS 545-19 CS 545-14 CS 545-4

CÓDIGO 0909440 0909545-24 0909545-19 0909545-14 0909545-4
Nº de entradas SAT 4 4 4 4 4
Nº de entradas Terrestre --- 1 1 1 1
Atenuação de passagem Terrestre (dB) --- 2 (typ) 2 (typ) 4 (typ) Terminal
Atenuação de passagem SAT/Ganho (dB) 38 2 (typ) 2 (typ) 2 (typ) Terminal
Atenuação de derivação Terrestre --- 24 (typ) 19 (typ) 14 (typ) 4 (typ)
Atenuação de derivação SAT (dB) --- 24 (typ) 19 (typ) 14 (typ) 4 (typ)
Sistema de comutação --- 14/18 V 0-22 KHz 14/18 V 0-22 KHz 14/18 V 0-22 KHz 14/18 V 0-22 KHz
Nível máximo de entrada Terrestre (dB) --- 110 110 110 110
Nível máximo de entrada SAT (dBuV) 118 IMA-35 dB 95 95 95 95
Alimentação LNC 15 VDC/500 mA --- --- --- ---
Fonte de alimentação 230/50 Hz Não Não Não Não
REFERÊNCIA CS 21 CS 31 PS 18 500 PT CS
CÓDIGO 0909021 0909034 9001107 0909546
Descrição Comutador DiSEq 2x1 Comutador DiSEq 3x1 Fonte de alimentação Base para montagem parede
CS-545
Nº de entradas SAT 2 / 5-2250 MHz 3 / 5-2250 MHz
Atenuação de passagem Terrestre (dB) <2 <4
Atenuação de passagem SAT (dB) <2 <2
Sistema de comutação SAT A/SAT B/DiSEqC 1.0 DiSEqC 1.0
Fonte de alimentação Não Não 18 VDC / 500 mA
O2
CATÁLOG 005
78
Cabos coaxiais
de espuma física
-Cabos coaxiais 75 Ohms. Diâmetro 5mm.

condutor de cobre ............................................. 80
- Cabos coaxiais 75 Ohms. Diâmetro 6,8mm.
condutor de aço ................................................ 80
condutor de cobre .............................................. 81
- Cabos coaxiais 75 Ohms. Elevado factor de
blindagem Classe A ............................................ 81
- Cabos coaxiais 75 Ohms. 100% cobre ............ 82
condutor de cobre ............................................. 82
- Cabos coaxiais 75 Ohms.
Diâmetro 10,1mm ................................................. 83
catálogo 2005
®
CABOS COAXIAIS DE ESPUMA FÍSICA maximal
Cabos coaxiais 75 Ohms

Diâmetro 5 mm condutor cobre
K 121 Construção K 121 K 121 Twin Construção K 121 Twin
REFERÊNCIA K 121 K 121 TWIN

CÓDIGO 0703098 0703099
Condutor interno (mm) ø (4) 0,9 Cu 0,9 Cu
Diâmetro dieléctrico (mm) ø (2) 3,6 3,6
Lâmina (5) Al / Pet / Al Al / Pet / Al
Entrançado (6) Cobre estanhado Cobre estanhado
Nº de fios 4 x 16 4 x 16
Blindagem (dB) (30-900 MHz) > 75 > 75
Cobertura exterior (7) PVC branco PVC branco
Diâmetro exterior cobertura (mm) (1) 5 2x5
Atenuação nominal (dB/100 m) 47 MHz: 5,8 / 175 MHz: 11,1 47 MHz: 5,8 / 175 MHz: 11,1
470 MHz: 18,5 / 862 MHz: 25,4 470 MHz: 18,5 / 862 MHz: 25,4
950 MHz: 26,4 / 1350 MHz: 32,3 950 MHz: 26,4 / 1350 MHz: 32,3
1750 MHz: 37,2 / 2150 MHz: 41,6 1750 MHz: 37,2 / 2150 MHz: 41,6
Apresentação 100 m / Bobina PVC 100 m / Bobina PVC
ITED
Diâmetro 6,8 mm condutor de aço
Construção K 200 B
K 200 B
REFERÊNCIA K 200 B K 200 W K 200-5B K 200-5W

CÓDIGO 0703122 0703120 0703122-5 0703120-5
Condutor interno (mm) (4) 1,0 CCS 1,0 CCS 1,0 CCS 1,0 CCS
Diâmetro dieléctrico (mm) (2) 4,6 4,6 4,6 4,6
Lâmina (5) Al / Pet Al / Pet Al / Pet Al / Pet
Entrançado (6) Al Al Al Al
Nº de fios 3 x 16 3 x 16 3 x 16 3 x 16
Blindagem (dB) (30-900 MHz) > 70 > 70 > 70 > 70
Cobertura (7) PE preto PVC branco PE preto PVC branco
Diâmetro exterior cobertura (mm) 6,8 6,8 6,8 6,8
Atenuação nominal (dB/100 m) (1) 47 MHz: 4,4 / 175 MHz: 8,3 47 MHz: 4,4 / 175 MHz: 8,3 47 MHz: 4,4 / 175 MHz: 8,3 47 MHz: 4,4 / 175 MHz: 8,3
470 MHz: 14,4 / 862 MHz: 19,8 470 MHz: 14,4 / 862 MHz: 19,8 470 MHz: 14,4 / 862 MHz: 19,8 470 MHz: 14,4 / 862 MHz: 19,8
950 MHz: 20,9 / 1350 MHz: 25,4 950 MHz: 20,9 / 1350 MHz: 25,4 950 MHz: 20,9 / 1350 MHz: 25,4 950 MHz: 20,9 / 1350 MHz: 25,4
1750 MHz: 29,5 / 2150 MHz: 1750 MHz: 29,5 / 2150 MHz: 1750 MHz: 29,5 / 2150 MHz: 1750 MHz: 29,5 / 2150 MHz:
33,1 33,1 33,1 33,1
Apresentação 100 m / Rolo 100 m / Rolo 500 m / Bobina madeira 500 m / Bobina madeira
O2
CATÁLOG 005
80
®
maximal
CABOS COAXIAIS DE ESPUMA FÍSICA
ITED
Diâmetro 6,8 mm condutor cobre
K 280 Construção K 280 K 201 Construção K 201
REFERÊNCIA K 280 K 280-5 K 201 K 202 K 202-5

CÓDIGO 0703180 0703180-5 0703103 0703104 0703104-5
Condutor interno (mm) (4) 1,0 Cu 1,0 Cu 1,0 Cu 1,0 Cu 1,0 Cu
Diâmetro dieléctrico (mm) (2) 4,8 4,8 4,6 4,6 4,6
Lâmina (5) Al / Pet / Al Al / Pet / Al Al / Pet / Al Al / Pet / Al Al / Pet / Al
Entrançado (6) Al Al Cobre estanhado Cobre estanhado Cobre estanhado
Nº de fios 3 x 16 3 x 16 4 x 16 4 x 16 4 x 16
Blindagem (dB) (30-900 MHz) > 80 > 80 > 80 > 80 > 80
Cobertura exterior (7) PVC branco PVC branco PE preto PVC branco PVC branco
Diâmetro exterior cobertura (mm) (1) 6,8 6,8 6,8 6,8 6,8
Atenuação nominal (dB/100 m) 47 MHz: 4,5 47 MHz: 4,5 47 MHz: 4,4 47 MHz: 4,4 47 MHz: 4,4
175 MHz: 8,2 175 MHz: 8,2 175 MHz: 7,9 175 MHz: 7,9 175 MHz: 7,9
Apresentação 100 m / Bobina cartão 500 m / Bobina madeira 100 m / Bobina PVC 100 m / Bobina PVC 500 m / Bobina madeira
ITED Elevado Cabo coaxial 75 Ohms

factor de blindagem Classe A
K 290 Construção K 290

REFERÊNCIA K 290 K 290-5
CÓDIGO 0703190 0703190-5
Condutor interno (mm) (4) 1,13 Cu 1,13 Cu
Diâmetro dieléctrico (mm) (2) 4,8 4,8
Entrançado (6) Al Al
Blindagem (dB) (30-900 MHz) > 90 > 90
Cobertura exterior (7) PVC branco PVC branco
Diâmetro exterior cobertura (1) 6,8 6,8
Atenuação nominal (dB/100 m) 47 MHz: 3,7 47 MHz: 3,7
175 MHz: 6,8 175 MHz: 6,8
470 MHz: 11,5 470 MHz: 11,5
862 MHz: 16,5 862 MHz: 16,5
950 MHz: 17,5 950 MHz: 17,5
1350 MHz: 22,0 1350 MHz: 22,0
1750 MHz: 25,5 1750 MHz: 25,5
2150 MHz: 28,5 2150 MHz: 28,5
Apresentação 100 m / Bobina cartão 500 m / Bobina madeira
CATÁLOGO 2005
81
®
CABOS COAXIAIS DE ESPUMA FÍSICA maximal
ITED
100% cobre
K 125 Construção K 125 Construção K 125 N
REFERÊNCIA K 125 K 125 N

CÓDIGO 0703100 0703102
Lâmina (5) Cu Cu
Entrançado (6) Cu Cu
Blindagem (dB) (30-900 MHz) > 75 > 75
Cobertura exterior (7) PVC branco PE preto
Diâmetro exterior cobertura (mm) (1) 6,8 6,8
Atenuação nominal (dB/100 m) 47 MHz: 4 47 MHz: 4
175 MHz: 7,9 175 MHz: 7,9
470 MHz: 13,2 470 MHz: 13,2
862 MHz: 18,2 862 MHz: 18,2
950 MHz: 19,2 950 MHz: 19,2
1350 MHz: 23,2 1350 MHz: 23,2
1750 MHz: 27,7 1750 MHz: 27,7
2150 MHz: 30,1 2150 MHz: 30,1
ITED Cabos coaxiais 75 Ohms

Diâmetro 7,5 mm condutor cobre
K 302 Construção K 302 Construção K 301
REFERÊNCIA K 301 K 302

CÓDIGO 0703107 0703108
Entrançado (6) Cobre estanhado Cobre estanhado
Blindagem (dB) (30-900 MHz) > 85 > 85
Cobertura exterior (7) PE preto PVC branco
Diâmetro exterior cobertura (mm) (1) 7,5 7,5
Atenuação nominal (dB/100 m) 47 MHz: 3,7 47 MHz: 3,7
175 MHz: 6,7 175 MHz: 6,7
470 MHz: 11,2 470 MHz: 11,2
862 MHz: 16,2 862 MHz: 16,2
950 MHz: 17,2 950 MHz: 17,2
1350 MHz: 21,2 1350 MHz: 21,2
1750 MHz: 24,7 1750 MHz: 24,7
2150 MHz: 28,0 2150 MHz: 28,0
O2
CATÁLOG 005
82
®
maximal
CABOS COAXIAIS DE ESPUMA FÍSICA
ITED Cabos coaxiais 75 Ohms

diâmetro 10,1 mm
K 401 Construção K 401
REFERÊNCIA K 401 K 403 K 11

CÓDIGO 0703109 0703112 0703192
Condutor interno (mm) (4) 1,65 Cu 1,63 CCS 1,65 Cu
Diâmetro dieléctrico (mm) (2) 7,2 7,1 7,2
Lâmina (5) Al / Pet / Al Al / Pet / Al Cu / Pet / Cu
Entrançado (6) Cobre estanhado Al Cu
Nº de fios 4 x 16 4 x 24 4 x 16
Blindagem (dB) (30-900 MHz) > 85 > 85 ≥ 85
Cobertura exterior (7) PE preto PE preto PE preto
Diâmetro exterior cobertura (1) 10,1 10,1 10,1
Atenuação nominal (dB/100 m) 47 MHz: 2,9 47 MHz: 2,9 47 MHz: 2,9
175 MHz: 5,2 175 MHz: 5,2 175 MHz: 5,2
470 MHz: 8,6 470 MHz: 8,6 470 MHz: 8,6
862 MHz: 12,3 862 MHz: 12,3 862 MHz: 12,3
950 MHz: 12,9 950 MHz: 12,9 950 MHz: 12,9
1350 MHz: 15,8 1350 MHz: 15,8 1350 MHz: 15,8
1750 MHz: 18,4 1750 MHz: 18,4 1750 MHz: 18,4
2150 MHz: 20,7 2150 MHz: 20,7 2150 MHz: 20,7
Apresentação 500 m / Bobina madeira 250 m / Bobina madeira 250 m / Bobina madeira
CATÁLOGO 2005
83
Conectores
e adaptadores
- Conectores IEC 9,5mm ..................................... 86

- Distribuidores com ligações indutivas ............. 86
- Cargas 75 Ohms ................................................ 86
- Conectores F roscados ...................................... 86
- Conectores F para cravar .................................. 87
- Conectores F rápidos ........................................ 87
- Conectores F para cravar de intempérie ............ 87
- Conectores F alta qualidade para Série K200 .... 87
- Conectores F de compressão ............................ 87
- Adaptadores IEC 9,5mm. ................................. 88
- Adaptadores F .................................................. 88
- Prolongadores com conector IEC Classe A ...... 88
- Prolongadores com conector F Classe A .......... 88
catálogo 2005
®
CONECTORES maximal
Conector IEC
9,5 mm
FST FBV
REFERÊNCIA FST FST B FBV FBV B

CÓDIGO 9001020 9001020-B 9001021 9001021-B
Descrição Conector 9,5 macho, curvo, Conector 9,5 macho, curvo, Conector 9,5 macho, curvo, Conector 9,5 macho, curvo,
blindado, preto blindado, branco blindado, preto blindado, branco
Distribuidores com ligações

indutivas
VE 1 VE 2
REFERÊNCIA VE 1 VE 2
CÓDIGO 9001007 9001008
Descrição Distribuidor fêmea/macho/macho blindado Distribuidor macho/fêmea/fêmea blindado
Cargas
75 Ohm
RC AW 75 F AW 75 CATV FCF AW 60
REFERÊNCIA RC AW 75 F AW 75 F CATV FCF AW 60

CÓDIGO 9002038 0703018 0703020 0605590 0034500
Descrição Resistência 75 Ohm Carga tipo F 75 Ohm Carga tipo F para CATV Carga tipo F 75 Ohm Carga tipo IEC macho
75 Ohm (alta qualidade) isolada 75 Ohm
Conectores F
roscados
CF 121 CF 125 CF 47 CF 43 PCI
REFERÊNCIA CF 121 CF 125 CF 47 CF 43 PCI

CÓDIGO 9001023 0703016 0703013 9001028 0703010
Descrição Conector F para K-121 Conector F para K-125, Conector F para K-300 Conector F para K-400 Protector tempestade
K-200
Quantidade por embalagem 25 25 25 25 10/80
O2
CATÁLOG 005
86
®
maximal
CONECTORES
Conectores F
de cravar
F 37 F 48 F 55 F 73 CZ 57 PCI
REFERÊNCIA F 37 F 48 F 55 F 73 CZ 57 PCI
CÓDIGO 0033017 0033030 0033016 0033020 0033001 0703010
Descrição Conector F de Conector F de Conector F de Conector F de Alicate de cravar Protector intem-
cravar para cabo cravar para cabo K cravar para cabo K cravar para cabo K périe
K 121 125 e Série K 200 301/K 302 401/K 403
Conectores F
rápidos
CFR 125 FR 48
REFERÊNCIA CFR 125 FR 48

CÓDIGO 0703017 0033030-R
Descrição Conector F roscado para cabos K 125 e série K 200 Conector F de cravar para cabos K 125 e série K 200
Conectores F
de cravar, intempérie, com gel
F 73 WP F 48 WP CZ 57 WP
REFERÊNCIA F 73 WP F 48 WP CZ 57 WP
CÓDIGO 0033021 0033031 0033003
Descrição Conector F de cravar para cabo Conector F de cravar para cabo K 200 a Alicate de cravar WP
K 401/K 403 K 204
Conectores F
alta qualidade para série K 200
FHQ - T FHQ - C
REFERÊNCIA FHQ - T FHQ - C

CÓDIGO 0703025 0703026
Descrição Conector F roscado Conector F de cravar
Conector F
de compressão
CFC HC3 HC2
REFERÊNCIA CFC HC3 HC2
CÓDIGO 0703027 0033004 0033002
Descrição Conector F de compressão para série K Ferramenta de compressão para conectores Descarnador 2 lâminas
125 / K 200 CFC
CATÁLOGO 2005
87
®
CONECTORES maximal
Adaptadores IEC
9,5 mm
AMM AHH
REFERÊNCIA AMM AHH
CÓDIGO 9001036 9001037

Descrição Adaptador IEC macho/macho Adaptador IEC fêmea/fêmea
Adaptadores F
FST-IEC/ST FST-IEC/BU FBU-FBU FST-FST FST-FBU
REFERÊNCIA FST-IEC/ST FST-IEC/BU FBU-FBU FST-FST FST-FBU

CÓDIGO 0034081 0034083 0703007 0703021 0703024
Descrição Adaptador F macho/9,5 Adaptador F macho/9,5 Adaptador F fêmea/F Adaptador F macho/9,5 Adaptador F macho/F
macho fêmea fêmea macho fêmea, curvo
FBU-BST FBU-FSTQ FBU-FBU CATV IEC/ST-FBU IEC/BU-FBU

REFERÊNCIA FBU-BST FBU-FSTQ FBU-FBU CATV IEC/ST-FBU IEC/BU-FBU
CÓDIGO 0703008 0703110 0703005 0902022 0902016
Descrição Adaptador F macho/BNC Adaptador F macho Adaptador F fêmea/F Adaptador F fêmea/9,5 Adaptador F fêmea/9,5
fêmea rápido/F fêmea fêmea CATV (alta macho fêmea
qualidade)
Prolongadores com conector IEC

Classe A
AKB 250 AKSS 150
REFERÊNCIA AKB 150 AKB 250 AKB 500 AKSS 150
CÓDIGO 0901005 0901010 0901020 0901065
Descrição Prolongador 1,50 m Prolongador 2,50 m Prolongador 5,00 m Prolongador 1,50 m
IEC 9,5 mm macho/fêmea IEC 9,5 mm macho/fêmea IEC 9,5 mm fêmea/macho, IEC macho - tipo F macho
curvo
Prolongadores com conector F

Classe A
AKS 150
REFERÊNCIA AKS 150 AKS 250 AKS 500

CÓDIGO 0901035 0901040 0901045
Descrição Prolongador 1,50 m conector F/F Prolongador 2,50 m conector F/F Prolongador 5,00 m conector F/F
O2
CATÁLOG 005
88
Receptores individuais
- Terminais Digitais Satélite e Terrestre para canais

livres .................................................................. 91
- Terminais analógicos TV SAT
para canais livres ................................................. 92
- Conjunto de satélite
Kit para campismo ............................................. 92
catálogo 2005
®
maximal
SÉRIE IRD
TERMINAIS DIGITAIS À MÁXIMA POTÊNCIA

A melhor recepção digital para satélite e terrestre
ao seu alcance
Sintoniza até 5000 canais automaticamente, graças ao assistente
de instalação. Controle o seu receptor a partir do comando à
distância ou do painel frontal. Pode visualizar todos os menus em
8 idiomas diferentes. Também tem EPG instantâneo que facilita a
consulta da programação do canal activo. Múltiplas possibilidades
de ligação (SCART, RCA, modulador...) que permitem ligar o receptor
a outros dispositivos A/V. Actualizável através da porta RS 232.
E, se, além disso, pretender ter o melhor som envolvente, dispõe
do formato áudio AC3 e saída áudio SPDIF. Não fique à espera que
lhe expliquem.
O2
CATÁLOG 005
90
®
maximal Receptores individuais TV SAT
RECEPTORES INDIVIDUAIS
Terminais Digitais Satélite e Terrestre

para canais livres
IRD 390 IRD 420
IRD 420-T IRD 120
REFERÊNCIA IRD 390 IRD 420 IRD 120 IRD 420-T

CÓDIGO 0700445 0700462 0700412 0700464
Tipo de recepção DVB-S DVB-S DVB-S DVB-T
Entrada (MHz) 950-2150 950-2150 950-2150 47-862
Nível de entrada (dBuV) 42-82 42-82 42-82 32-90
Modulação de entrada QPSK QPSK QPSK COFDM 8K & 2K
Tipo de ligações 2x F (In+Loop) 2x F (In+Loop) 2x F (In+Loop) 2x IEC 9,5 mm (In+Loop)
DiSEqC 1.2 1.2 1.2 ---
Alimentação LNB 13/18 V (500 mA) 0-22 KHz 13/18 V (500 mA) 0-22 KHz 13/18 V (500 mA) 0-22 KHz ---
Modulador --- UHF DBL C21-69 --- UHF DBL C21-69
Nível de saída modulador --- 75 ± 4 dBuV --- 75 ± 4 dBuV
Saídas analógicas 2 Scart + RCA 2 Scart + RCA Scart + jack 2 Scart + RCA
Saídas digitais --- SPDIF óptico e coaxial --- SPDIF óptico e coaxial
Nº de canais 5000 5000 5000 2500
Alimentação 90-260 VAC 50-60 Hz 90-260 VAC 50-60 Hz 12 VDC / com alimentador 90-260 VAC 50-60 Hz
externo de 90-260 VAC
Consumo Máx. 30 W Máx. 30 W Máx. 30 W Máx. 25 W
Dimensões (mm) 280 x 207 x 65 340 x 250 x 60 150 x 228 x 45 280 x 210 x 65
Dimensões embalagem (mm) 355 x 255 x 100 415 x 310 x 105 250 x 283 x 65 345 x 260 x 102
Peso (Kg) 1,3 1,5 0,6 1,5
CATÁLOGO 2005
91
®
RECEPTORES INDIVIDUAIS maximal
Terminais analógicos TV SAT

canais livres
ESR 555
REFERÊNCIA ESR 555-A ESR 555-B ESR 555-C

CÓDIGO 0702555-A 0702555-B 0702555-C
Tipo de recepção SAT analógica SAT analógica SAT analógica
Nível de entrada (dBuV) 42-77 42-77 42-77
Tipo de conectores F F F
DiSEqC 1.0 1.0 1.0
Alimentação LNB 13/18 V (400 mA) 0-22 KHz 13/18 V (400 mA) 0-22 KHz 13/18 V (400 mA) 0-22 KHz
Modulador --- UHF DBL C30-C45 ---
Idiomas OSD Francês Francês Alemão
Canais 450 450 450
Portadora de vídeo (MHz) 5,0-9,0 5,0-9,0 5,0-9,0
Ajuste de áudio 50 µS, 70 µS, Linear 50 µS, 70 µS, Linear 50 µS, 70 µS, Linear
Scart 2 2 2
Alimentação 85-265 VAC 50 Hz 85-265 VAC 50 Hz 85-265 VAC 50 Hz
Dimensões da embalagem (mm) 328 x 205 x 103 328 x 205 x 103 328 x 205 x 103
Peso (Kg) 1 1 1
Conjunto de satélite
para campismo
REFERÊNCIA COMPOSIÇÃO
OS 35 1 antena parabólica 35 cms. ø
LNC 54U 1 conversor de sinal
IRD 120 1 receptor satélite digital 12 VCC
AKS 500 e VVKG Acessórios para instalação: cabos, conectores...
O2
CATÁLOG 005
92
Equipamentos áudio/vídeo
doméstico
- MAV Moduladores TV multinorma ................... 94

- Cabos áudio/vídeo ............................................ 94
- Ligações áudio/vídeo 2,4 GHz + controlador de
comando à distância ......................................... 94
- Antena DVB-T para interior ............................... 95
- Repetidores de comando à distância ............... 95
- Antena interior ................................................. 95
- Selector Multifunção Multivision ..................... 96
- Acessórios para série
catálogo 2005
®
EQUIPAMENTOS DOMÉSTICOS ÁUDIO/VÍDEO maximal
MAV Moduladores
TV multinorma
Com este equipamento podemos modular um sinal de áudio/vídeo e convertê-lo num canal de VHF/UHF que por sua vez
é misturado com o resto da distribuição convencional.
Estas características transformam este equipamento num complemento ideal para os receptores digitais que não dis-
põem de modulador. Completamente programável através de micro-interruptores tanto no canal de saída como na
norma de modulação utilizada.
MAV 0304 Na referência SAV 2169, a modulação é estéreo.
REFERÊNCIA MAV 0304 MAV 0512 MAV 2169 SAV 2169

CÓDIGO 6000650 6000652 6000654 6000658
Canais de saída C3 - C4 S3 - C5 - C12 C21 - C69 C21 - C69
Nível de saída (dBuV) 75 +1/-3 70 +1/-3 70 +1/-3 70 +1/-3
Norma de modulação PAL B PAL B, D, SECAM L PAL G, K, SECAM L PAL G
Tipo de modulação DBL - MONO DBL - MONO DBL - MONO DBL - STEREO
Entrada de mistura (MHz) 47-862 47-862 47-862 47-862
Cabos
áudio/vídeo
SCK AV SCK AVS RCA AV VVKG 150 MAV ACC
REFERÊNCIA SCK AV SCK AVS RCA AV VVKG 150 MAV ACC

CÓDIGO 6000700 6000701 6000702 0901055 6000704
Descrição Cabo SCART -RCA Cabo SCART -RCA / Cabo RCA/RCA áudio Cabo SCART/SCART Acessórios MAV:
estéreo mono - vídeo 21 pins Cabo RCA/RCA
Ligações Vídeo OUT - Áudio OUT Vídeo OUT - Áudio OUT Vídeo OUT - Áudio OUT --- Adaptador SCART
macho / SCART fêmea
+ RCA
Comprimento (m) 1,0 1,0 1,0 1,5 ---
Ligações áudio/vídeo
MULTILINK 2,4 GHz + controlador de comando à distância
Através desta ligação áudio/vídeo, podemos transmitir os sinais procedentes de qual-

quer equipamento de A/V para um receptor situado em qualquer outro lugar da
habitação, conseguindo uma grande qualidade de recepção.
O Multilink inclui a função de repetidor de comando à distância, de modo que qual-
quer equipamento que disponha de sinais infravermelhos (vídeo, TV, Hi-Fi, Sat-Recei-
ver...), possa ser controlado a partir do receptor.
REFERÊNCIA MULTILINK MULTILINK R

CÓDIGO 6000620 6000624
Descrição Ligação A/V 2,4 GHz + controlo remoto, conjunto emissor/receptor Receptor adicional multilink
Frequência A/V Emissor (MHz) 2,4000 - 2,4835 2,4000 - 2,4835
Emissão de infravermelhos (MHz) 433,92 ---
Distância máxima de recepção (m) 100 100
Canais 4 4
Conectores de entrada RCA RCA
O2
CATÁLOG 005
94
®
maximal
EQUIPAMENTOS DOMÉSTICOS ÁUDIO/VÍDEO
Antena DVB-T
para interior
Antena especialmente concebida para recepção digital terrestre tanto de TV como

rádio. O seu design extraplano, além de ser muito actual, permite a instalação na
parede tanto na vertical como na horizontal.
Apresenta um excelente nível de recepção e mínimo factor de ruído.
ANTENA DVB-T
REFERÊNCIA ANTENA DVB-T

CÓDIGO 9002024
Margem de frequência (MHz) 47-230 / 470-862
Amplificação (dB) 20
Plenitude de resposta ±2 dB
Caracteres direccionais sobre 20 dB
Alimentação +5V / 40 mA
Tamanho (mm) 160 x 200 x 40
IR LINK
EIGHT
REFERÊNCIA IR LINK IR LINK TRANSMITER REFERÊNCIA EIGHT
CÓDIGO 6000630 6000632 CÓDIGO 9002022
Descrição Repetidor de comando à Receptor adicional de Descrição Antena VHF/UHF amplificada
distância, conjunto emissor/ infravermelhos
receptor Frequência (MHz) BI - FM - BIII - UHF
Frequência (MHz) 433,92 --- Ganho (dB) VHF: 20 / UHF: 32
Frequência de infravermelhos FM --- Regulação 32
Distância máxima de recepção (m) 80 --- Entrada de mistura Sim
Alimentação (VAC) 230 230 Alimentação 230 VAC / 50Hz - 12VDC /
50 mA
Peso (Kg) 0,41 ---
Quantidade por embalagem 1/12 1/24 Quantidade por embalagem 1/10
CATÁLOGO 2005
95
®
maximal
MULTIVISION
SELECTOR MULTIFUNÇÃO
Trata-se de um equipamento para a selecção e distribuição de sinais
de áudio/vídeo para a habitação, de elevada qualidade e de fácil uti-
lização. Através do conceito 5 em 1, o Multivision permite seleccio-
nar facilmente até 5 origens de entrada de outros aparelhos domés-
ticos (DVD, SAT, VCR, PC...) através do painel frontal ou do comando
à distância.
Dispõe de saídas independentes de distribuição na habitação por
euroconector A/V e modulada em RF 21/69.
O Multivision inclui um repetidor de comando à distância através da
distribuição de RF em cabo coaxial que lhe permite alterar as funções
dos aparelhos A/V (canais, etc.) de entrada (DVD, SAT, VCR, PC...)
comodamente a partir de qualquer ponto da habitação.
O2
CATÁLOG 005
96
®
maximal Receptores individuais
EQUIPAMENTOS TV SAT ÁUDIO/VÍDEO
DOMÉSTICOS
Selector multifunção MULTIVISION
MULTIVISION PLUS MULTIVISION STAR
3 entradas SCART 3 entradas SCART

2 entradas RCA 2 entradas RCA
1 saída SCART 1 saída SCART
1 saída RF 1 saída RF
Controlo de equipamentos remotos Controlo de equipamentos remotos
Saídas independentes Saídas independentes
Modulador PLL UHF Modulador PLL BI
2 comandos à distância 2 comandos à distância
REFERÊNCIA MULTIVISION PLUS MULTIVISION STAR

CÓDIGO 6000501 6000505
Entradas A/V 2 x RCA, 3 x 21 pinos Euroconector 2 x RCA, 3 x 21 pinos Euroconector
Saídas A/V 1 x Euroconector 1 x Euroconector
Canais de saída RF PLL 21-69 Canal 3/4
Nível de saída de RF 85 dBuV 90 dBuV
Norma de modulação PAL G PAL B
Repetidor de infravermelhos Sim Sim
Conectores IEC 169-2 (m) + IEC 169-2 (h) IEC 169-2 (m) + IEC 169-2 (h)
Peso (Kg) 1,5 1,5
Acessórios
para série Multivision
MMV KIT MV TAM MV
REFERÊNCIA MMV KIT MV TAM MV MV IR

CÓDIGO 6000502 6000504 6000506 6000510
Descrição Comando à distancia adicional Kit de ampliação Multivision Amplificador RF para Cabo com 5 emissores de infra-
2º ponto Multivision vermelhos para Multivision
Quantidade por embalagem 1/10 1/10 1/10 1
CATÁLOGO 2005
97
®
EQUIPAMENTOS DOMÉSTICOS ÁUDIO/VÍDEO maximal
MULTIVISION STAR MULTIVISION STAR
MULTIVISION STAR MULTIVISION PLUS
MULTIVISION STAR
O2
CATÁLOG 005
98
Telefonia básica - ICT
- Dispositivos e acessórios ................................. 100

- Cabos para telefonia básica ............................... 100
- Pontos de terminação de rede ........................... 100
- Registos ICT ...................................................... 100
catálogo 2005
®
TELEFONIA BÁSICA - ICT maximal
Dispositivos
e acessórios
RC 5E RC 10 PE 10 MAR 10
REFERÊNCIA RC 5E RC 10 PE 5E PE 10 MAR 10
CÓDIGO 0705202 0705210 0705212 0705220 0705225
Descrição Dispositivo de corte e Dispositivo de corte e Porta-etiquetas para Porta-etiquetas para Marcador conjunto de
teste 5 pares teste 10 pares dispositivo de 5 pares dispositivo de 10 pares números 1-10
BA 1 BA 11 AR 10 HT
REFERÊNCIA BA 1 BA 11 AR 10 HT
CÓDIGO 0705230 0705235 0705260 0705250
Descrição Chassis para 1 dispositivo de Chassis para 11 dispositivos de Armário profissional para Ferramenta de inserção e corte
10 pares 10 pares telefonia 10 RC-10 profissional
Quantidade por embalagem 1/10 2 1/10 1
Cabos
para Telefonia básica
CT 2/CT 1 CT 25 CT 75 CT 100
REFERÊNCIA CT 1 CT 2 CT 25* CT 50* CT 75* CT 100*

CÓDIGO 0705001 0705002 0705025 0705050 0705075 0705100
Descrição Cabo 1 par en- Cabo 2 pares en- Cabo 25 pares Cabo 50 pares Cabo 75 pares Cabo 100 pares en-
trançado / Bobina trançados / Bobina entrançados / entrançados / entrançados / trançados / Bobina
200 mts 200 m Bobina 100 m Bobina 100 m Bobina 100 m 100 m
*Bobinas de madeira NÃO retornável.
Pontos
de terminação de Rede
PT 6 PT 12 PT 26
REFERÊNCIA PT 6 PT 12 PT 26
CÓDIGO 0705252 0705254 0705256
Descrição 1 linha - 6 vias 1 linha -2 vias 2 linhas - 4+2 vias
Registos ICT
RFU RP 1 RP 2
REFERÊNCIA RFU RP 1 RP 2
CÓDIGO 7000100 7000102 7000104
Medidas Registo final único Registo planta 450x450x150 mm Registo planta 1000x550x150 mm
O2
CATÁLOG 005
100
Medidores de campo
digital-analógico
- Série mediaMAX ............................................... 103

- Acessórios ......................................................... 104
- Série limitada mediaMAX advance ................. 104
- Software ........................................................... 104
catálogo 2005
®
maximal
SÉRIE mediaMAX
MEDIDORES DE CAMPO TV E SATÉLITE
Equipamentos de medição analógico e digital para profissionais:

• Grande facilidade de utilização
• Janelas com dimensões práticas TRC B/P e Cor de 5’5“
• Tecnologia mediaMax em constante evolução
• Compatível com CICAT
O2
CATÁLOG 005
102
®
maximal ReceptoresDE
MEDIDORES individuais
CAMPOTVDIGITAL-ANALÓGICO
SAT
Série mediaMAX
Medidor mediaMAX+ com bolsa Ecrã de tubo TRC monocromático ou a cores de 5,5“
Display multifunção retroiluminado 4x20 Ligações frontais muito acessíveis Sistemas de teclado muito intuitivos e práticos
caracteres
REFERÊNCIA mediaMAX mediaMAX+

CÓDIGO 3001000 3001002
Frequência De 47-862 e 950-2150 (MHz) em 4 bandas De 47-862 e 950-2150 (MHz) em 4 bandas
Impedância de entrada 75 Ohms 75 Ohms
Bandas 4 bandas: 47-150. 150-420, 420-862, 950-2150 MHz com 4 bandas: 47-150. 150-420, 420-862, 950-2150 MHz com
selecção directa selecção directa
Intervalo de medição TV: 20 dBuV a 124 dBuV / SAT: 30 a 124 dBuV TV: 20 dBuV a 124 dBuV / SAT: 30 a 124 dBuV
Digital (opcional) QPSK / COFDM QPSK / COFDM
Monitor TRC 5,5“ (14 cm) B/N TRC 5,5“ (14 cm) cor
Interfaces SCART (IN-OUT A-V) + RS-232 SCART (IN-OUT A-V) + RS-232
Autonomia 2 horas sem LNB 2 horas sem LNB
Dimensões (mm) 300 x 130 x 330 + bolsa transporte 300 x 130 x 330 + bolsa transporte
Peso (Kg) 8 / com bolsa 8,5 7,5 / com bolsa 8
Bateria Pb/Chumbo Lítio-ião
Descodificador MPEG-2 Opcional Opcional
Display LCD retroiluminado 4x20 caracteres LCD retroiluminado 4x20 caracteres
Alimentação LNB 0,13 V, 18 V, 13 V+22 KHz, 18 V+22 KHz 0,13 V, 18 V, 13 V+22 KHz, 18 V+22 KHz
Diseqc Sistema 1.2 Sistema 1.2
* Consulte as condições de compra dos medidores de campo.
CATÁLOGO 2005
103
®
MEDIDORES DE CAMPO DIGITAL-ANALÓGICO maximal
Acessórios
Série mediaMAX
CÓDIGO 3002004 3002006 3002010**

Descrição Placa medida digital QPSK/COFDM Placa codificação MPEG 2 Bateria de lítio (14,4 V/7 A) (de série em
mediaMAX+)
* Para pedidos em montagem original.
** De Série em mediaMAX+.
Série limitada
mediaMAX Advance
CÓDIGO ADVANCE 1 ADVANCE 2

Descrição mediaMAX P/B com placa QPSK/COFDM mediaMAX P/B com placa QSPK/COFDM MPEG 2 e bateria de lítio
Software
REFERÊNCIA DATA LOGGER

Descrição Programa de transmissão de dados
O2
CATÁLOG 005
104
Software de cálculo
- CICAT. Software de cálculo para instalações

comuns de acesso a telecomunicações ............... 106
- SIS 1.0. Software para cálculo de sistemas de
multicomutadores ............................................... 106
catálogo 2005
®
SOFTWARE DE CÁLCULO maximal
CICAT (Espanha)
Software para cálculo de instalações comuns de acesso a telecomunicações
Realização Realização
de documentos de esquemas
Criação Janela
de orçamentos de níveis
REFERÊNCIA CICAT 2.5 LT* CICAT 2.5*

CÓDIGO 3005001 3005000
Descrição Software de cálculo de instalações Software de cálculo de instalações
ICT/TV/TB/CANALIZAÇÕES / Versão reduzida ICT/TV/TB/CANALIZAÇÕES
* Consulte as condições de compra de software.
Transfira a sua versão de DEMONSTRAÇÃO em www.ftemaximal.com
SIS 1.0
Software para cálculo de sistemas de multicomutadores
Assistente de instalação
Configurações em estrela
e em cascata
Parâmetros editáveis
Simplicidade de utilização
Cálculo de orçamentos
Esquemas de instalação
Transferência gratuita em www.ftemaximal.com
CATÁLOGO 2005
106
Tabelas técnicas
catálogo 2005
®
TABELAS TÉCNICAS maximal
Redução de nível de saída, de amplificador de banda larga, Qualidade da recepção em função da relação
de acordo com o nº de canais (dB) Sinal/Ruído
0 10 20 30 40 Relação Sinal/Ruído SNR (dB) Qualidade de imagem
0 --- 7,0 10,0 11,8 13,0 > 46 Óptima
1 --- 7,4 10,2 11,9 13,1 40-46 Boa
2 0 7,8 10,4 12,0 13,2 34-40 Regular
3 1,8 8,1 10,6 12,2 13,3 26-34 Deficiente
4 3,0 8,5 10,8 12,3 13,4
5 4,0 8,8 11,0 12,4 13,5
6 4,8 9,0 11,1 12,6 13,6
7 5,4 9,3 11,3 12,7 13,7
8 6,0 9,5 11,5 12,8 13,8
9 6,5 9,8 11,6 12,9 13,9 Tabela de recomendações de parâmetros técnicos das instala-
ções
Parâmetro Unidade Banda de frequências
47-862 MHz 950-2150 MHz
Posição das portadoras num sinal de TV Nível AM-TV dB µV 57-80
(Standards B, G/Pal) Nível 64 QAM-TV dB µV 45-70
Nível FM-TV dB µV 47-77
Nível QPSK-TV dB µV 45-77
Nível FM Rádio dB µV (-10 dB abaixo do sinal AM-TV)
Vídeo Resposta amplitude/
12 dB
frequência em canal
Audio FM-TV dB --- 4
FM Rádio dB 3 4
AM-TV dB 3 ---
6 dB
QPSK-TV dB 3 4
64 QAM-TV dB 3 ---
20 dB
Resposta amplitude/ dB 12 12
frequência de banda
Dual
Croma
C/N FM-TV dB 15
4,43 MHz
C/N FM Rádio dB 38
1,25 5,5 MHz
C/N AM-TV dB 43
MHz 5,74 MHz C/N QPSK-TV dB 11
NICAM
5,85 MHz C/N 64 QAM-TV dB 28

Desacoplo entre 47-300 MHz: 38 20
8 MHz (UHF) dB
tomadas de utilizadores 300-862 MHz: 30
Interferências/
Intermodulações
FM-TV dB 27
AM-TV dB 54
QPSK-TV dB 27
64 QAM-TV dB 40
Medidas em sinais QPSK/COFDM BER QAM 9 x 10-5
BER QPSK 9 x 10-5
Taxa de erro (BER) QPSK (Fec 5/6) QPSK (Fec 3/4) COFDM
Valor ideal 10-6 10-5 10-6
Valor correcto 10-5 10-4 10-5
Valor mínimo 10-4 10-3 10-4
Normas de modulação CCIR

CCIR Standard A B C D E F G H I K K1 L M N
Nº de linhas 405 625 625 625 819 819 625 625 625 625 625 625 525 625
Largura banda canal 5 7 7 8 14 7 8 8 8 8 8 --- 6 6
Largura banda vídeo 3 5 5 6 10 5 5 5 5,5 6 6 6 4,2 4,2
Port. áudio (MHz) -3,5 5,5 5,5 6,5 11,15 5,5 5,5 5,5 6 6,5 6,5 6,5 4,5 4,5
B. vestigial (MHz) 0,75 0,75 0,75 0,75 2 0,75 0,75 1,25 1,25 0,75 1,25 1,25 0,75 0,75
Modulação de vídeo Pos. Neg. Pos. Neg. Pos. Pos. Neg. Neg. Neg. Neg. Neg. Pos. Neg. Neg.
Modulação de áudio AM FM AM FM AM AM FM FM FM FM FM AM FM FM
O2
CATÁLOG 005
108
®
maximal
TABELAS TÉCNICAS
Glossário de termos de recepção de sinais digitais

BER (Taxa de erro) É a relação que existe entre os bits erróneos que recebemos e os totais transmitidos. Ou seja, uma taxa de erro de 10-4 supõe um bit
erróneo de 10000 bits recebidos.
DiSEqC Digital Sequence Equipment Control. Sistema para controlo de equipamentos.
DVB Digital Video Broadcasting. Conjunto de normas europeias para transmissão de sinais digitais.
Forward Error Correction. Indica a relação entre os bits de informação real para o total transmitido, ou seja, um FEC de 3/4 supõe ter
FEC
por cada 4 bits transmitidos, 3 de informação e um de redundância.
IRD Integrated Receiver Decoder, receptor com o descodificador digital incorporado.
Multiple Channel Per Carrier, num transponder de satélite situam-se vários canais de TV (até 8), as velocidades de transmissão estão
MCPC
entre 20 e 30 Mbauds/s (milhões de símbolos por segundo).
COFDM Norma de modulação utilizada na transmissão de televisão digital terrestre.
PID Packet Identifier, utiliza-se para programar directamente um canal de TV e o áudio correspondente dentro de um transponder.
Sistema de modulação utilizado na transmissão de sinais digitais de TV via cabo. Existem diferentes versões de acordo com o nº de bits
QAM
por símbolo: 64 QAM. 128 QAM, 256 QAM, etc.
QPSK Sistema de modulação utilizado na transmissão de sinais digitais de TV via satélite.
SCPC Single Channel Per Carrier. Num transponder de satélite situa-se um canal de televisão, as velocidades de transmissão são baixas.
É a quantidade de símbolos que recebemos por segundo. Numa modulação QPSK cada símbolo equivale a 2 bits (em 64 QAM-CATV
Symbol Rate (velocidade símbolo)
cada símbolo equivale a 6 bits).
MP3 Norma de compressão para sinais de áudio.
MPEG4 Norma de compressão de imagens. Destinado a HDTV.
AC3 Novo sistema de codificação de áudio digital. Trata-se de uma emissão de muito alta qualidade, idêntica ao Dolby Digital.
SPDIF Sony-Philips Digital Interface. Um sistema standard de transferência de áudio. Apresenta-se habitualmente através de conector óptico.
Norma que descreve o tipo de ligação de transmissão de dados em baixa velocidade que se utiliza habitualmente entre 2 computado-
RS232
res.
É um circuito electrónico que gera uma frequência destinada a realizar a conversão do sinal do satélite para outra frequência mais
O.L. ou L.O.
baixa (FI), de forma a que os receptores trabalhem com uma frequência mais baixa.
FI (Frequência Intermédia) é o sinal enviado pelo LNB ao receptor de satélite cuja gama de frequências varia entre os 950 MHz e os
FI
1450 MHz (banda C) e entre os 950 e os 2150 MHz (banda Ku).
É uma variação do LNB Marconi, cuja particularidade é cobrir inteiramente a banda Ku. Permite a selecção da polaridade por comuta-
LNB universal
ção de tensão e inclui dois OL.
Trata-se de um modo de combinar diversos canais de televisão, que podem pertencer a um ou vários operadores, numa grelha digital
Multiplexação
que logo é emitida numa portadora do satélite.
Em inglês EIRP, é a potência irradiada pelo satélite, que tem como referência um ponto isotrópico. É a energia de um satélite geoesta-
PIRE
cionário. É o conjunto da potência do emissor em relação ao ganho da antena de recepção.
DBV-S É a norma europeia de transmissão de televisão digital por satélite. “S” significa Satélite.
O factor de ruído expressa-se em decibéis (dB) e significa a quantidade de ruído existente num LNB, que pode influenciar a recepção
Factor de ruído (N.F.)
dos sinais emitidos pelos satélites.
Termo que vem do inglês Satellite News Gathering. É a forma pela qual se denominam as estações móveis utilizadas em transmissões
SNG
de eventos de carácter geral, como notícias para os canais de televisão.
Significa “Astral Digital Radio”. É um formato de transmissão de portadoras de rádio digital. Incluem-se normalmente as portadoras
ADR
analógicas de televisão como subportadoras de áudio e ocupam os mesmos “slots” de frequências que as de tipo analógico.
Em inglês, Conditional Access Module. É um módulo destinado a ser inserido em ranhuras (“slots”) integradas nos receptores não
CAM
equipados com descodificadores integrados.
É um tipo de ligação de periféricos proveniente dos sistemas informáticos. Utiliza-se habitualmente nos receptores digitais de televisão
“Slot” PCMCIA
por satélite para a ligação dos CAM.
CATÁLOGO 2005
109
®
TABELAS TÉCNICAS maximal
Frequências Canais TV
Banda Canal Frequência Vídeo Frequência Áudio Banda Canal Frequência Vídeo Frequência Áudio
2 48,25 53,75 21 471,25 476,75
Banda I 3 55,25 60,75 22 479,25 484,75
4 62,25 67,75 23 487,25 492,75
FM 87,50 108,00 24 495,25 500,75
25 503,25 508,75
S2 112,25 117,75
26 511,25 516,75
S3 119,35 124,75
27 519,25 524,75
S4 126,25 131,75
28 527,25 532,75
S5 133,25 138,75
Banda IV 29 535,25 540,75
Banda S Baixa S6 140,25 145,75
30 543,25 548,75
S7 147,25 152,75
31 551,25 556,75
S8 154,25 159,75
32 559,25 564,75
S9 161,25 166,75
33 567,25 572,75
S10 168,25 173,75
34 575,25 580,75
5 175,25 180,75 35 583,25 588,75
6 182,25 187,75 36 591,25 596,75
7 189,25 194,75 37 599,25 604,75
8 196,25 201,75
Banda III 38 607,25 612,75
9 203,25 208,75
39 615,25 620,75
10 210,25 215,75
40 623,25 628,75
11 217,25 222,75
41 631,25 636,75
12 224,25 229,75
42 639,25 644,75
S11 231,25 236,75 43 647,25 652,75
S12 238,25 243,75 44 655,25 660,75
S13 245,25 250,75 45 663,25 668,75
S14 252,25 257,75 46 671,25 676,75
S15 259,25 264,75 47 679,25 684,75
Banda S Alta
S16 266,25 271,75 48 687,25 692,75
S17 273,25 278,75 49 695,25 700,75
S18 280,25 285,75 50 703,25 708,75
S19 287,25 292,75 51 711,25 716,75
S20 294,25 299,75 52 719,25 724,75
S21 303,25 308,75 53 727,25 732,75
S22 311,25 316,75 Banda V
54 735,25 740,75
S23 319,25 324,75 55 743,25 748,75
S24 327,25 332,75 56 751,25 756,75
S25 335,25 340,75 57 759,25 764,75
S26 343,25 348,75 58 767,25 772,75
S27 351,25 356,75 59 775,25 780,75
S28 359,25 364,75 60 783,25 788,75
S29 367,25 372,75 61 791,25 796,75
Hiper Banda
S30 375,25 380,75 62 799,25 804,75
S31 383,25 388,75 63 807,25 812,75
S32 391,25 396,75 64 815,25 820,75
S33 399,25 404,75 65 823,25 828,75
S34 407,25 412,75 66 831,25 836,75
S35 415,25 420,75 67 839,25 844,75
S36 423,25 428,75 68 847,25 852,75
S37 431,25 436,75 69 855,25 860,75
S38 439,25 444,75
Medidas em sinais QPSK/COFDM

Bandas Nível mínimo Nível máximo
BI e BIII 1 mV 60 dB µV -48,75 dBm 15 mV 83,5 dB µV -25,25 dBm
FM 1 mV 40 dB µV -68,75 dBm 10 mV 80 dB µV -28,75 dBm
BIV e BV 1,5 mV 63,5 dB µV -45,25 dBm 10 mV 80 dB µV -28,75 dBm
O2
CATÁLOG 005
110
®
maximal
ÍNDICE ALFABÉTICO DE REFERÊNCIAS
Código Artigo Pág. Código Artigo Pág. Código Artigo Pág.

0034127 ABV 90 66 0980415 AT 415 63 9004027 BRD 18
9004048 ACH 19 0980420 AT 420 63 9004005 BRL 18
9001037 AHH 88 0980425 AT 425 63 9004047 BT 19
0703011 AIG 19 0980430 AT 430 63 0202000 BVF 3
9004026 AIT 19 0980616 AT 616 63 9001218 C 481 44
0901005 AKB 150 88 0980620 AT 620 63 9001217 C 482 44
0901010 AKB 250 88 0980625 AT 625 63 9001216 C 483 44
0901020 AKB 500 88 0980816 AT 816 63 9001215 C 484 44
0901035 AKS 150 88 0980820 AT 820 63 9001210 C 52 HA 44
0901040 AKS 250 88 0980825 AT 825 63 9001208 C 52 SA 44
0901045 AKS 500 88 0500075 ATS 75 65 9001204 C 52 SB 44
0901065 AKSS 150 88 0241318 AV 14 N 6 9001200 C 521 44
0980000 AM 24 0241319 AV 15 N 6 9001202 C 522 44
0980001 AM 2 24 0241320 AV 16 N 6 9001206 C 523 44
9001036 AMM 88 0034500 AW 60 86 9001212 C 524 44
2002021 AMP 201-A 57 0703020 AW 75 CATV 86 9001214 C 604 44
2002022 AMP 201-C 57 0703018 AW 75 F 86 9001207 C DAB 44
9002024 ANTENA DVB-T 95 0705230 BA 1 100 9002061 CBC 42
0500100 AO 100* 66 0705235 BA 11 100 0300209 CC 011 37
0500015 AO 15 65 9004061 BA 40 20 0300210 CC 021* 37
0500015-U AO 15U 65 9004012 BAT 19 0300203 CC 300* 37
0500019 AO 19 65 3002010 bateria iões de lítio 0300204 CC 304* 37
0500019-U AO 19U 65 (14,4 V / 7 Ah) 104 0500111 CC2/A 70
0500003 AO 3 65 9004037 BATR 20 0500112 CC2/G 70
0500003-U AO 3U 65 0530021 BC 21 42 0500110 CC2/W 70
0500087 AO 870 65 0530022 BC 22 42 0500114 CC3/A 70
0500009 AO 9 65 0530032 BC 32 42 0500115 CC3/G 70
0500094 AO 90S 66 0531695 BC 33 42 0500113 CC3/W 70
0500095 AO 91S 66 0530041 BC 41 42 9001023 CF 121 86
0500096 AO 92S 66 0530042 BC 42 42 0703016 CF 125 86
0500097 AO 93S 66 2003200 BCN CH 14 51 9001028 CF 43 86
0500009-U AO 9U 65 BCN CH 14 58 0703013 CF 47 86
2003006 APF 200 50 BCN CH 14 74 0703027 CFC 87
2003008 APF 202 50 2003208 BCN CH 16 51 0703017 CFR 125 87
2003010 APF 204 50 BCN CH 16 58 9004045 CGT 19
2003012 APS 200 74 BCN CH 16 74 9004019 CGT 12 15
2003014 APS 202 74 2003202 BCN CH 6 51 3005001 CICAT 2.5 LT* 106
2003016 APS 204 74 BCN CH 6 58 3005000 CICAT 2.5* 106
0504129 BL APS 75 66 BCN CH 6 74 9001009 CK 041 46
0705260 AR 10 100 9004060 BF 40 20 9004016 CPV 2 21
0980002 AS 2 62 9004073 BF 60 21 9004017 CPV 25 21
0980003 AS 3 62 9004011 BFT 19 9004016-50 CPV 2-50 21
0980004 AS 4 62 9004070 BFTG 19 9004017-50 CPV 25-50 21
0980006 AS 6 62 9004036 BFTR 20 9004018 CPV 3 21
0980008 AS 8 62 9004072 BFTRG 20 9004018-50 CPV 3-50 21
0980108 AT 108 62 9004088 BGCH-25 19 9004040 CPV 4 21
0980110 AT 110 62 9004087 BGCH-5 19 0909021 CS 21 78
0980112 AT 112 62 9004046 BHC 19 0909034 CS 31 78
0980115 AT 115 62 0500122 BM1 71 0909545-14 CS 545-14 78
0980120 AT 120 62 0500123 BM2 71 0909545-19 CS 545-19 78
0980125 AT 125 62 9004089 BMU 19 0909545-24 CS 545-24 78
0980210 AT 210 62 0703009 BNV 2000 14 0909545-4 CS 545-4 78
0980212 AT 212 62 9004059 BP 40 20 9001172 CSR 46
0980215 AT 215 62 9004074 BP 60 21 0705001 CT 1 100
0980220 AT 220 62 9004071 BPG 40 20 0705100 CT 100* 100
0980225 AT 225 62 9004021 BPV 35 19 0705002 CT 2 100
0980230 AT 230 62 9004041 BPV 40 19 0705025 CT 25* 100
0980412 AT 412 63 9004004 BRC 18 0705050 CT 50* 100
CATÁLOGO 2005
111
®
ÍNDICE ALFABÉTICO DE REFERÊNCIAS maximal

0705075 CT 75* 100 9001015 F66 46 0500107 FR3/W 69
0500125 CTE1/A 70 2003022 FAL 100 51 2003304 FRA 300 54
0500126 CTE1/G 70 2003000 FAL 200* 51 9001020 FST 86
0500124 CTE1/W 70 2003005 FAL 205* 51 9001020-B FST B 86
0500128 CTE2/A 70 FAL 205* 74 0703024 FST-FBU 88
0500129 CTE2/G 70 9003602 FB3 28 0703021 FST-FST 88
0500127 CTE2/W 70 FB3 37 0034083 FST-IEC/BU 88
0033001 CZ 57 87 9003604 FB4 28 0034081 FST-IEC/ST 88
0033003 CZ 57WP 87 FB4 37 0910005 GC 5 76
9002051 DCB 62 9003605 FB5 28 0910009 GC 9 77
2002015 DEM 201 55 FB5 37 9004086 GCH 19
0205050 DIGILOG 3 9003600 FBI 28 0701092 GFK 90 11
6000508 DIMO 120 11 FBI 37 0701092-10 GFK 90-10 11
9002050 DS 2150 F 42 9003601 FBM 28 0701092-PL GFK 90-PL 11
9001033 DS 75 42 FBM 37 9004003 GME 18
0534521 DS 75 F 42 0703008 FBU-BST 88 9003041 GT 20 18
9001032 DSA 75 42 0703007 FBU-FBU 88 9003042 GT 40 18
9001024 DSU 75 42 0703005 FBU-FBU CATV 88 9004001 GTP 1 18
9001025 DSV 75 42 0703110 FBU-FSTQ 88 9004002 GTP 2 18
2002010 DVB 201-B VHF 56 9001021 FBV 86 9004000 GTS 18
2002011 DVB 201-B HYP 56 9001021-B FBV B 86 0033002 HC 2 87
2002008 DVB 201B T HYP 56 2003004 FCA 200 U 50 0033004 HC3 87
2002007 DVB 201B T UHF 56 2003003 FCA 200 V 50 9901122 HCA 1122 31
2002006 DVB 201B T VHF 56 FCA-200-3 Bd-III 50 9901122R HCA 1122 R 31
2002009 DVB 201B UHF 56 2003011 FCA-DAB 50 9901130 HCA 1130 31
2003300 DVB 300 54 0605590 FCF 46 0300307 HCA 2210 31
2003301 DVB 300 T 54 FCF 86 0300308 HCA 2210RC 31
9002022 EIGHT 95 9001136 FCH 19” 47 0300310 HCA 3210 40
0990002 EQ 2 61 2003100 FCP 200U 49 0300311 HCA 3210RC 40
0990210 EQ 210 61 9003603 FDAB 28 0300314 HCA 3310 31
0990213 EQ 213 61 FDAB 37 030031430 HCA 3310R30 31
0990217 EQ 217 61 0703026 FHQ - C 87 030031465 HCA 3310R65 31
0990222 EQ 222 61 0703025 FHQ - T 87 030031130 HCA 3410R30 40
0990003 EQ 3 61 9002025-F FM 3-F 2 030031165 HCA 3410R65 40
0990004 EQ 4 61 2003002 FMB 200 50 030031065 HCA 3410RA65 40
0990410 EQ 410 61 0300207-xx FMP-xx 28 030031230 HCA 4210R30 40
0990413 EQ 413 61 FMP-xx 37 9004049 HG 35 18
0990417 EQ 417 61 0300208-xx FMR-xx 28 9004050 HG 50 18
0990422 EQ 422 61 FMR-xx 37 0705250 HT 71
0990005 EQ 5 61 0300206-xx FPA-xx 28 HT 100
0990500 EQ BOX 61 FPA-xx 37 0500144 HT2 71
0702555-A ESR 555-A 92 0300206-xxyy FPA-xx-Ryy 28 0500145 HT2 - NET3 71
0702555-B ESR 555-B 92 FPA-xx-Ryy 37 0500146 HT2 - NET5 71
0702555-C ESR 555-C 92 0300205-xx FPB-xx 28 9005024 IC 24 F 42
9002005-F F 0-F 2 FPB-xx 37 0902016 IEC/BU-FBU 88
9002005-F1 F 0-F-1 2 0300205-xx-Ryy FPB-xx-Ryy 28 0902022 IEC/ST-FBU 88
0033017 F 37 87 FPB-xx-Ryy 37 0520321 IFT 14
0033030 F 48 87 0520004 FPB4 35 IFT 42
0033031 F 48 WP 87 0520005 FPB5 35 0702216-A INTER-5 14
0033016 F 55 87 0033030-R FR 48 87 6000630 IR LINK 95
9002007-F F 6-F 2 0500102 FR1/A 69 6000632 IR LINK Transmiter 95
9002007-F1 F 6-F-1 2 0500103 FR1/G 69 0700445 IRD 390 91
0033020 F 73 87 0500101 FR1/W 69 0700462 IRD 420 91
0033021 F 73 WP 87 0500105 FR2/A 69 0700412 IRD-120 91
0520320 F 950 14 0500106 FR2/G 69 0700464 IRD-420 T 91
9002008-F F 9-F 2 0500104 FR2/W 69 0703192 K 11 83
9002008-F1 F 9-F-1 2 0500108 FR3/A 69 0703098 K 121 80
9001016 F18 F 46 0500109 FR3/G 69 0703099 K 121 TWIN 80
O2
CATÁLOG 005
112
®
maximal

0703100 K 125 82 9901222 LPS 1222 26 0701109 MF1B 15
0703102 K 125 N 82 9902409 LPS 2409 26 0910412 MFP 12 76
0703122 K 200 B 80 0535000 LZE 862 42 0910416 MFP 16 76
0703120 K 200 W 80 9002040 M 1000 25 0910044-L MFP 4 L 76
0703122-5 K 200-5B 80 9002047 M 1001 25 0910044-P MFP 4 P 76
0703120-5 K 200-5W 81 9002048 M 1002 25 0910048 MFP 8 76
0703103 K 201 81 9004009 M 150 18 0910048-L MFP 8-L 76
0703104 K 202 81 9001138 M 165 18 0910044 MFP4 76
0703104-5 K 202-5 81 9004010 M 250 18 0701116 MF-U 15
0703180 K 280 81 9004031 M 325 18 0909057 MIX 54 14
0703180-5 K 280-5 81 9004032 M 332 18 6000502 MMV 97
0703190 K 290 81 9004033 M 338 18 9001062 BL MP 75 66
0703190-5 K 290-5 81 9004066 M 340 18 0911612 MSP 12 77
0703107 K 301 82 9004034 M 345 18 0911616 MSP 16 77
0703108 K 302 82 9004035 M 350 18 0911608 MSP 8 77
0703109 K 401 83 0300102 MA 3050 34 0910024 MTP 4 75
0703112 K 403 83 0300100 MA 3212 34 0910028 MTP 8 75
6000504 KIT MV 97 0300104 MA 3550 34 6000620 MULTILINK 95
9003505 KMC 300 28 0300103 MA 4050 34 6000624 MULTILINK R 95
9003506 KMC 304 28 0300101 MA 4212 34 6000501 MULTIVISIÓN PLUS 97
0330042 LBA 42 R11 6 0300105 MA 5012 34 6000505 MULTIVISIÓN STAR 97
0330030 LBS 30 12P 6 0300107 MA 5053 34 2003303 MUX 300 54
9000100 LG 100 3 0300110-65 MA TDT-65 35 6000510 MV IR 97
LG 100 4 0705225 MAR 10 100 0500133 NET F/A 71
9000320 LG 220 25 6000650 MAV 0304 94 0500134 NET F/G 71
9000321 LG 221 25 6000652 MAV 0512 94 0500132 NET F/W 71
9000322 LG 222 25 6000654 MAV 2169 94 0500136 NET0/A 71
9000323 LG 223 25 6000704 MAV ACC 94 0500137 NET0/G 71
9000324 LG 224 25 9001150 MAX CH 18 47 0500135 NET0/W 71
9000325 LG 225 25 9001151 MAX CH 6 47 0500148 NET3/A 71
9000326 LG 226 25 9001158 MAX-2 U 45 0500149 NET3/G 71
9000327 LG 227 25 9001159 MAX-2 V 45 0500147 NET3/W 71
9000328 LG 228 54 9002018-1-F MAXIMAL 44 F 4 0500151 NET5/A 71
9000329 LG 229 54 9002218-F MAXIMAL 44-4 F 4 0500152 NET5/G 71
9000330 LGP 200 26 9002219-F MAXIMAL 44-5 F 4 0500150 NET5/W 71
9000331 LGP-201 26 9002018-F MAXIMAL 44-6 F 4 7001056 NGS CH 19 51
032020101 LHD 862/331-LC 40 9002023-F MAXIMAL 64-6 F 4 NGS CH 19 74
032020111 LHD 862/332-LC 40 9002220-F MAXIMAL 76-4 F 4 7001041 NGS PF 51
032020140 LHD 862/332-RP 40 9002221-F MAXIMAL 76-5 F 4 NGS PF 58
0300213 LIN 12 RP 41 9001133 MAXIMAL TDT 44 NGS PF 74
0300212 LIN 12 41 9002019 MAXIMAL45 4 0500120 OM5-TF/A 70
0300223 LIN 22 P 41 9002020-F MAXIMAL76 F 4 0500121 OM5-TF/G 70
0300222 LIN 22 41 3001000 mediaMAX 103 0500119 OM5-TF/W 70
0400165 LNC 21 12 ADVANCE 1 MediaMAX B/N com cartão 0500117 OM5-TV/A 70
0400164 LNC 22 12 QPSK/COFDM 104 0500118 OM5-TV/G 70
0400169 LNC 24 13 ADVANCE 2 MediaMAX B/N com cartão 0500116 OM5-TV/W 70
0400067 LNC 544 13 QPSK/COFDM, MPEG 2 2003204 ONA 1 47
0400069 LNC 544QS 13 e bateria iões de lítio 104 2003206 ONA 2 47
0400065 LNC 54U 12 3001002 mediaMAX+ 103 ONA 2 51
0400064 LNC 54US 12 0910812 MEP 12 77 ONA 2 58
0400071 LNC 58 13 0910816 MEP 16 77 ONA 2 74
0400072 LNC-34U 12 0910084 MEP 4 77 0701100 OS 100 AL 10
0202845 LOG 2845 F 3 0910088 MEP 8 77 0701100-PL OS 100 AL-PL 10
0203235 LOG 3235 F 3 9000101 MF 100 24 0701105 OS 100 STB 10
0205045 LOG 5045 F 3 9000102 MF 101 24 0701105-PL OS 100-PL 10
0200512 LOG 512 F 3 9000103 MF 102 24 0701104 OS 130 10
9901210 LPS 1210 26 9000104 MF 103 24 0701104-PL OS 130-PL 10
9901211 LPS 1211 26 0701114 MF GFK 90 15 0701055 OS 58 8
CATÁLOGO 2005
113

0701061-5 OS 58 P-5 8 0705256 PT 26 100 0970216 TAP 216 60
0701061-PL OS 58 P-PL 8 0705252 PT 6 100 0970220 TAP 220 60
0701055-4 OS 58-4 8 0909546 PT CS 78 0970224 TAP 224 60
0701055-PL OS 58-PL 8 9007537 RACK -40 58 0970412 TAP 412 60
0701080 OS 80 8 0050916 RACK-16 58 0970416 TAP 416 60
0701084-3 OS 80 P-3 8 5000918 RACK-20 58 0970420 TAP 420 60
0701084-PL OS 80 P-PL 8 9002038 RC 86 0970424 TAP 424 60
0701080-3 OS 80-3 8 0705210 RC 10 100 3002006 Cartão codificação. MPEG 2 104
0701080-PL OS 80-PL 8 0705202 RC 5E 100 3002004 Cartão de medida conjunta
0701010 OS 85 9 6000702 RCA AV 94 QPSK/COFDM 104
0701007 OS 85 AL 9 7000100 RFU 100 9001133-65 TDT 565 44
0701007-PL OS 85 AL-PL 9 032020160 RK 30 41 0970002 TER 2 60
0701010-PL OS 85-PL 9 032020800 RK 65 41 0970003 TER 3 60
9003048 P 40 15 7000102 RP 1 100 0970004 TER 4 60
9003048-L P 40 L 15 7000104 RP 2 100 0970006 TER 6 60
9003010 P 50 P 15 9001140 RV 2415 46 0970008 TER 8 60
9003050 P 50 S 15 032020170 RV 30-20 41 9004064 TF 40 20
9003012 P 60 P 15 032020200 RV 65-20 41 9004064-P TFC 40 20
9003011 P 60 S 15 9901118 SAM 1118 30 9004068 TFC 60 21
0909018 PAU 64 9901412 SAM 1412 30 9004057 TFG 40 20
0909022 PAU 2 64 2002014 SAT 201-B HYP 55 9004077 TFG 60 21
0909023 PAU 3 64 2002012 SAT 201-B UHF 55 9004063 TFP 40 20
0981003 PAU 3 S 64 2002013 SAT 201-B VHF 55 9004014 TFT 1 19
0981004 PAU 4 S 64 0300035 SAT 40 44 9004015 TFT 2 19
0981005 PAU 5 S 64 0909440 SAT 440 78 9004030 TFTR 1 20
0981006 PAU 6 S 64 6000658 SAV 2169 94 9004039 TFTR 3 20
0909020 PAU-4 64 6000700 SCK AV 94 9004062 TI 40 20
0703010 PCI 86 6000701 SCK AVS 94 9004062-P TIC 40 20
PCI 87 9004042 SJT 19 9004067 TIC 60 21
0705220 PE 10 100 9002036 SK50 46 9004056 TIG 40 20
0705212 PE 5E 100 9002035 SK65 46 9004075 TIG 60 21
2003102 PFI 200 74 0400150 SMF 2 15 9004013 TIT 19
9003070 PG 32 15 2002016 SPS 201 57 9004038 TITR 20
9003071 PG 40 15 2003302 SPS 300 54 0240021-F TOP 21 F 5
9001011 PMA 46 0500139 SS1/A 71 0240048 TOP 47 COLOR 5
9001012 PMF 46 0500140 SS1/G 71 0240047-F TOP 47 F 5
2003101 PRO 200 47 0500138 SS1/W 71 0240071-F TOP 71 F 5
PRO 200 47 0500142 SS2/A 71 0240091-F TOP 91 F 5
9001135 PS 15 1001 46 0500143 SS2/G 71 9004024 TPG 19
9001103 PS 15 110 46 0500141 SS2/W 71 9004080 TPG Z8 19
9001124 PS 15 2200 46 9003052 ST 40 15 9004043 TPM 35 19
9001104 PS 15 400 46 0909053 SVP 312 75 9004044 TPM 40 19
9001106 PS 15 500 37 0909055 SVP 316 75 9004020 TPV 19
9001134 PS 15 720 46 0909050 SVP 40 34 9004081 TPV Z 19
9001108 PS 15 900 37 9004022 T 1/4 19 0702218 UMS 125 14
9001107 PS 18 500 14 9004023 T 5/16 19 0702224 UMS 141 14
PS 18 500 75 9901220 TAM 1220 30 0702225 UMS 225 14
PS 18 500 76 9901224 TAM 1224 30 9001007 VE 1 86
PS 18 500 78 9901418 TAM 1418 30 9001008 VE 2 86
9001232 PS2 1100 45 9901420 TAM 1420 30 0050917 VNT 58
9001234 PS2 1600 45 6000506 TAM MV 97 0901055 VVKG 150 94
9001230 PS2 500 45 0970208 TAP 208 60
0705254 PT 12 100 0970212 TAP 212 60
CONDIÇÕES GERAIS
Condições gerais
Todas as nossas vendas se regem pelas seguintes - Documentação completa por reparação, reflectindo dados
condições: completos (cliente, referência, nº de série, factura de com-
pra, anomalias detectadas, dados de contacto, etc...).
- É reservado o direito de alteração dos produtos para obter
uma contínua evolução tecnológica. Trocas e Devoluções
- Não se admitem devoluções e/ou tocas que não tenham

- A facturação será realizada ao preço em vigor no dia do
sido autorizadas pelo nosso departamento comercial.
envio da mercadoria.
- As mesmas só serão aceites dentro do prazo de 7 dias a
- Os prazos de entrega são fornecidos apenas a título indi- contar da data de recepção das mercadorias.
cativo. Os atrasos nas entregas não poderão, em qualquer
- Os nossos serviços verificarão se o aspecto exterior dos
caso, justificar a reclamação de uma indemnização.
materiais não está deteriorado e o seu interior não foi ma-
nipulado, tocado ou alterado.
- FTEMAXIMAL, LDA. reserva-se o direito de alterar estes pre-
ços sem aviso prévio. - No caso de devoluções, o transporte será por conta e risco
do cliente.
- Esta tabela de preços anula e substitui as anteriores.
Garantia
Transporte - Os nossos produtos gozam de uma garantia de 2 anos.
- As deteriorações e faltas nas mercadorias devem ser comu- - Em nenhum caso, a garantia excederá a troca da peça de-
nicadas no momento da recepção à agência corresponden- feituosa.
te e, por sua vez, para o nosso departamento comercial. - Por uso ou manipulação indevidos, condições atmosféri-
cas adversas ou acidente, a garantia perde toda e qualquer
- A empresa de transportes é a responsável por possíveis validade.
incidências (pancadas, perdas de mercadoria, etc.) sucedi-
das durante a viagem. Portanto, antes de assinar o talão - É indispensável a apresentação do documento comprova-
de conformidade, o destinatário deve verificar que não fal- tivo da compra.
tam embalagens e que todas foram entregues em perfei-
tas condições. No caso de qualquer mercadoria apresentar Reserva de Propriedade
sinais de ruptura ou violação, o cliente deve indicá-lo no - A mercadoria constante do respectivo documento de venda
formulário da empresa de transporte e comunicá-lo ime- é considerada em consignação até ao seu total pagamento.
diatamente ao nosso departamento comercial. O não cumprimento da data de vencimento implica a sus-
pensão de fornecimentos e débito de juros à taxa legal.
- Não se aceitará qualquer reclamação formulada 7 dias de-
pois da data de recepção da mercadoria. Jurisdição
- Qualquer acção resultante da relação comercial estabele-

- FTEMAXIMAL, LDA. reserva-se o direito de efectuar as
cida entre ambas as partes, será sempre julgada pelo foro
entre gas das quantidades objecto do pedido, num ou em
da Comarca de Lisboa.
vários envios, procedendo-se à sua facturação e cobrança
nos termos acordados.
Informação
Reparações - A aceitação, por parte do cliente, do nosso documen-

to de venda, pessupõe a aceitação integral das presen-
- Todos os envios devem ser dirigidos a FTEMAXIMAL, LDA. tes condições.
Rua José Carlos Ary dos Santos, A-das-Lebres, 2670-791
Santo Antão do Tojal, Tel. 219838700, Fax 219838709. E-
mail; ftemaximal@ftemaximal.pt. Horário: de Segunda a Os preços constantes nesta tabela encontram-se sujeitos
Sexta-Feira das 09.00 às 13.00 horas e das 14.30 às 18.30 ao I.V.A. à taxa legal em vigor.
horas.
A FTE Maximal reserva-se o direito de modificar qualquer dado técnico ou preço indicado nesta tabela, bem como não se responsabiliza por possíveis erros tipográficos.
®
maximal
NOTAS
O2
CATÁLOG 005
116
®
maximal
NOTAS
CATÁLOGO 2005
117
®
maximal
NOTAS
O2
CATÁLOG 005
118

Catalogo Completopo

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Catalogo Completopo

Enviado por

Direitos autorais:

Formatos disponíveis

Índice geral

- Antenas Exteriores T.V. Terrestre. . . . . . . . . . . . . 1

- Antenas Exteriores BII. Série F .......................... 2

Antenas Exteriores BII

REFERÊNCIA F 0-F F 0-F1 FM 3-F

Antenas Exteriores BIII

REFERÊNCIA F 6-F F 6-F1 F 9-F F 9-F1

+10 dB Antenas Exteriores logo-periódicas

DIGILOG LOG 2845-F LOG 3235-F

LOG 512-F BVF LOG 5045-F

+10 dB Antenas Exteriores UHF

Maximal 44-F Maximal 44-4-F Maximal 45

Maximal 64-6-F Maximal 76-4-F Maximal 76-F

Antenas Exteriores UHF

TOP 21-F TOP 47-F TOP 71-F TOP 91-F

Diagramas de ganho (dB), Série LOG, MAXIMAL e TOP

DIGILOG LOG 2845 F, 5045 F, LOG 3235 F MAXIMAL 64 F, MAXIMAL 76 F

MAXIMAL 44-4, 76-4, 44-5, 76-5 TOP 47 F, TOP 21 F TOP 71 F, TOP 91 F

Estas antenas foram concebidas para receber sinais provenientes de emissoras de

REFERÊNCIA AV 16N AV 15N AV 14N

LBS 30-12 P LBA 42 R11

REFERÊNCIA LBS 30-12 P LBA 42 R11

- Antenas Parabólicas Offset. 58 cm de aço ...... 8

Antenas parabólicas Offset

Concebidas de acordo com os mais exaustivos parâmetros de qualidade para obter

REFERÊNCIA OS 58 P-PL OS 58 P-5 OS 58-PL OS 58-4 OS 58

Antenas parabólicas Offset

Concebidas de acordo com os mais exaustivos parâmetros de qualidade para obter

REFERÊNCIA OS 80 P-PL OS 80 P-3 OS 80-PL OS 80-3 OS 80

Antenas parabólicas Offset

O disco reforçado e o suporte permitem uma instalação rápida e

REFERÊNCIA OS 58 AL OS 80 AL OS 58 AL-PL OS 80 AL-PL

Antenas parabólicas Offset

O disco reforçado e o suporte pré-montado permitem uma instala-

Antenas parabólicas Offset

O disco reforçado e o suporte pré-montado permitem uma instalação

OS 100 Suporte em aço

REFERÊNCIA OS 100 PL OS 100 STB OS 100 AL-PL OS 100 AL

Antenas parabólicas Offset

Óptimo rendimento para instalações colectivas ou com níveis de PIRE

OS 130 Suporte em aço

REFERÊNCIA OS 130-PL OS 130

Antenas parabólicas Offset

O reflector indeformável, o suporte galvanizado a quente, resistente à

GFK 90 Suporte em aço

REFERÊNCIA GFK 90 GFK 90-10 GFK 90-PL

REFERÊNCIA DIMO 120

Estes LNCs são utilizados em sistemas individuais de recep-

LNC 54 U LNC 34 U LNC 21

REFERÊNCIA LNC 54 U LNC 34 U LNC 21

REFERÊNCIA LNC 54 US LNC 22

LNC’s antenas parabólicas

Conversores para sistemas individuais e saídas múltiplas

LNC 544 QS LNC 24 LNC 58

REFERÊNCIA LNC 544 QS LNC 24 LNC 58

REFERÊNCIA LNC 544

Gama de comutadores para instalação em mastro com diferentes opções 2 e 4 entra-

REFERÊNCIA UMS 125 UMS 141 UMS 225

Elementos especialmente criados para completar a ampla oferta FTE Maximal na

MIX 54 PS 18 -500 BNV 2000 INTER-5 F 950 IFT

REFERÊNCIA MIX 54 PS 18-500 BNV 2000 INTER-5 F 950 IFT

Suportes para antenas parabólicas

REFERÊNCIA P 40 P 40 L P 50 S P 50 P P 60 S P 60 P CGT 12 ST 40 PG 32* PG 40*
