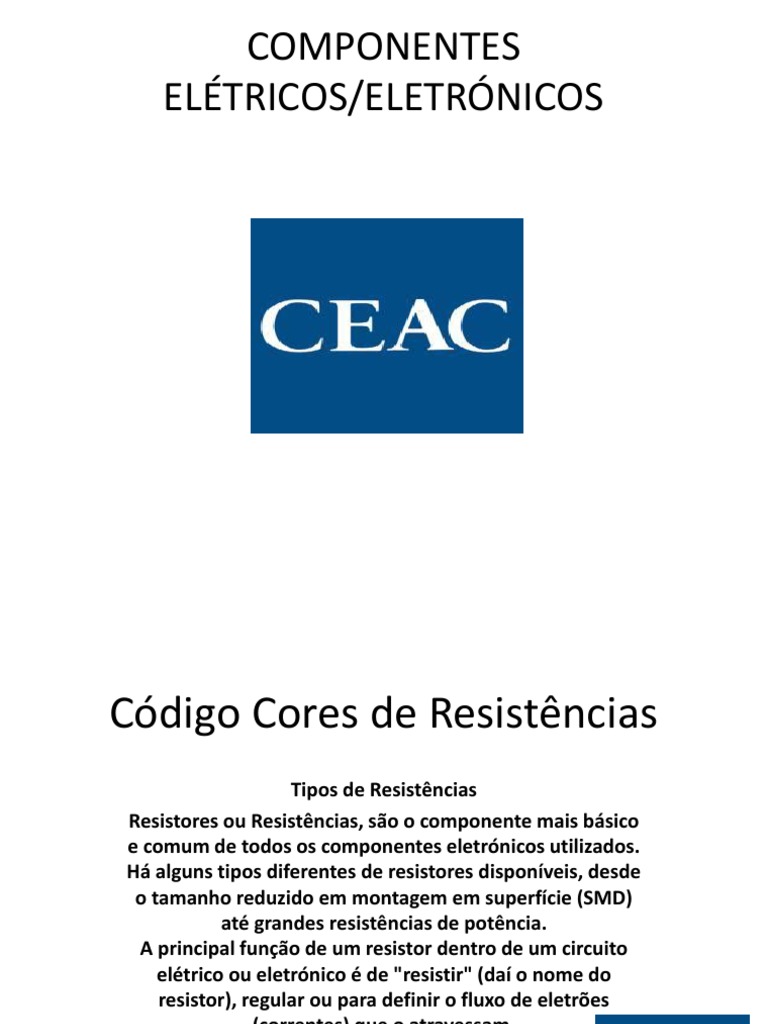

COMPONENTES

ELÉTRICOS/ELETRÓNICOS
Código Cores de Resistências
Tipos de Resistências
Resistores ou Resistências, são o componente mais básico
e comum de todos os componentes eletrónicos utilizados.
Há alguns tipos diferentes de resistores disponíveis, desde
o tamanho reduzido em montagem em superfície (SMD)
até grandes resistências de potência.
A principal função de um resistor dentro de um circuito
elétrico ou eletrónico é de "resistir" (daí o nome do
resistor), regular ou para definir o fluxo de eletrões
(correntes) que o atravessam.
 Um resistência típica

• As resistências denominam-se "componentes

passivos", isto é, não contêm nenhuma fonte de
energia ou amplificação mas apenas atenuam ou
reduzem o sinal de tensão ou corrente que os
atravessa. Esta atenuação resulta em energia elétrica
que é perdida na forma de calor. Na prática, são
muito comuns as resistências de carvão, as de filme
de carbono ou metálico e as de fio (bobinadas).
• Enquanto as resistências bobinadas constituídas por
um fio metálico enrolado sobre um suporte isolante,
as resistências de carvão são constituídos
basicamente de grafite (carvão) comprimida,
revestida por uma camada isolante de cerâmica.
O seu valor nominal é apresentado por faixas coloridas (código
de cores), que obedecem ao seguinte critério: partindo da
extremidade, as duas primeiras cores formam um número com
dois algarismos; a terceira cor corresponde ao expoente da
potência de 10 que multiplica o número inicial; a quarta cor
corresponde à tolerância que mostra, percentualmente, a faixa
de valores em que pode variar a resistência do resistor.
 Dúvidas na identificação de resistores(resistências)
A resistência tem apenas 3 faixas de cor
Quando existem apenas 3 faixas de cor, a tolerância é 20%
Exemplos:
Vermelho, vermelho, marrom(castanho) é uma resistência de 220 ohm,

20%.
Marrom(castanho), preto, laranja é um resistor 10k, 20%
Se uma das cores for prata ou ouro, o valor será inferior a 10 Ω sendo
o Ouro (0,1) e Prata (0.01) os valores multiplicadores. Por exemplo,

Verde, Azul, Prata será 5 6 x 0,01 = 0,56 Ω

Mas, se as cores são Amarelo, Violeta, Ouro o valor será 4 7 x 0,1 = 4,7
Ω
Se o resistor tiver 4 cores, a última passa a ser tolerância quando as
duas últimas são Ouro e Prata, por exemplo, a mesma resistência 4,7
Ohm
 Resistências SMD

As resistências de montagem em superfície (SMD) são,

atualmente, o componente eletrónico mais utilizado.
Todos os dias, milhões de resistências são usados na
produção de equipamentos elétricos desde smarthphones
a televisores passando por qualquer dispositivo que tenha
componentes mesmo de baixa tecnologia.
Os resistores SMD são, normalmente, retangulares. Nas
extremidades, em vez de um pino como os resistores
convencionais, têm áreas metalizadas que permite fazer
contato com a placa de circuito impresso através da solda.
• Uma resistência, consiste de um substrato de cerâmica que foi
depositada numa película de óxido de metálico. A espessura e o
comprimento do filme determinam o valor da resistência. Como
são fabricadas utilizando óxido metálico, são bastante estáveis e
têm geralmente uma boa tolerância. Tipicamente, o substrato
cerâmico é constituído por um elemento de cerâmica que lhes dá
um isolante muito estável com base no qual o elemento de óxido
metálico resistivo ligado.
Os terminais do resistor SMD são importantes. Precisam de fazer
um bom contato com o elemento resistivo e os terminais, por isso,
é feita a ligação interna usando uma camada de níquel e, em
seguida, a camada exterior da camada de ligação utiliza uma base
de estanho para proporcionar uma boa soldadura.
SMD
 Identificação de um
componente SMD

Infelizmente cada componente não

tem uma referência única, o melhor
método de identificar um SMD é
verificar primeiro
a caixa e posteriormente o código
no componente.
 Resistor SMD
1ºValor=1º número
2ºValor=2º número
3ºValor=Multiplicador
Neste exemplo a resistência tem um valor
de: 1200 ohms = 1K2

1ºValor=1º número Neste exemplo a

O "R" indica virgula resistência tem o valor
3ºValor=2º número de: 1,6 ohms

" R " indica " 0. " Neste exemplo a

2º Valor = 2º número resistência tem o valor
3ª Valor = 3º número de: 0.22 ohms
• As resistências SMD com tolerância padrão são
marcadas com um simples código de 3 dígitos .
Os dois primeiros números indicam os algarismos
significativos, o terceiro é o expoente de dez, ou
seja, os dois primeiros algarismos significativos
devem ser multiplicados pelo o último que é um
expoente de 10. Resistências com menos de 10
ohms não têm multiplicador, a letra "R" é
utilizado em vez da indicação do ponto decimal.
• Exemplos de código de 3 dígitos:
220 = 22 x 10 0 (1) = 22Ω (não 220Ω)
471 = 47 x 10 1 (10) = 470Ω
102 = 10 x 10 2 (100) = 1000Ω ou 1k
3R3 = 3.3Ω
 Código com quatro dígitos

• SMD 4 Dígitos
• O código de 4 dígitos é utilizado para a marcação de
montagem em superfície para resistores de precisão.
É semelhante ao sistema anterior, a única diferença é
o número de dígitos significativos: os primeiros três
números dizem-nos os dígitos significativos, e o
quarto será o multiplicador, indicando a potência de
dez em que os três dígitos significativos devem ser
multiplicados (ou quantos zeros para adicionar).
Resistências de menos do que 100 ohms são
marcados com a ajuda da letras 'R', que indica a
posição do ponto decimal.
 Exemplos de código de 4 dígitos:

• 4700 = 470 × 10 0 (1) = 470Ω (não 4700Ω)

2001 = 200 × 10 1 (10) = 2000Ω ou 2kΩ
1002 = 100 × 10 2 (100) = 10000Ω ou 10k
15R0 = 15.0Ω
 EIA-96 smd marking method

• Em algumas resistências aparece este código

composto por três dígitos. O valor do resistor
é definido pelos dois primeiros códigos em
comparação com a tabela 1, o terceiro digito
define o multiplicador
• Uma resistência identificada com 01B tem o
valor de 1000Ω, 74E tem o valor de
5760000Ω(5,76MΩ)
Tabela 1
 O Terceiro digito serve de multiplicador
Um resistor identificado com 01B tem o valor de 1000Ω,
74E tem o valor de 5760000Ω(5,76MΩ)
• Letra Multiplicador
• F 100000
• E 10000
• D 1000
• C 100
• B ou H 10
• A 1
• X ou S 0.1
• Y ou R 0.01
• Z 0.001

• Resistência 1K Cod. 01(100) x B(10)

 Potência Resistores SMD

• Package Dim. mm (L×A) Potência

• 0201 0.6 mm × 0.3 mm 1/20W
• 0402 1.0 mm × 0.5 mm 1/16W
• 0603 1.6 mm × 0.8 mm 1/16W
• 0805 2.0 mm × 1.25 mm 1/10W
• 1206 3.2 mm × 1.6 mm 1/8W
• 1210 3.2 mm × 2.5 mm 1/4W
• 1812 4.5 mm x 3.2 mm 1/3W
• 2010 5.0 mm × 2.5 mm 1/2W
• 2512 6.35 mm × 3.2 mm 1W
 Condensador SMD

• A identificação de um o código é
constituído por 3 números, por exemplo,
226

• O valor do condensador será 22000000 pF, ou seja,

22 micro Farads o valor do componente é dado
pelos dois primeiros dígitos, sendo o terceiro o
número de zeros sendo o valor em pF. Em valores
pequenos pode ser apresentado como 10 (10 pF),
ou 4.7 (4,7 Pf). O valor na parte inferior refere a
tensão máxima admissível.
 Códigos condensadores SMD
Cerâmicos
• Os condensadores SMD podem ser
marcados com outra codificação, o código
consiste em uma ou duas letras e um digito.
A primeira letra representa o fabricante (K
para Kemet, por exemplo) a segunda letra o
valor e o digito o multiplicador. Exemplos:
S3 tem um valor de 4,7nF (4,7 x 1000pF) não
estando referido o fabricante.
KA2 tem o valor de 100pF (1,0 x 10 2pF)
frabricação Kemet.
 Códigos condensadores SMD
Cerâmicos
Letra Valor Letra Valor Letra Valor Letra Valor
• A 1.0 J 2.2 S 4.7 a 2.5
• B 1.1 K 2.4 T 5.1 b 3.5
• C 1.2 L 2.7 U 5.6 d 4.0
• D 1.3 M 3.0 V 6.2 e 4.5
• E 1.5 N 3.3 W 6.8 f 5.0
• F 1.6 P 3.6 X 7.5 m 6.0
• G 1.8 Q 3.9 Y 8.2 n 7.0
• H 2.0 R 4.3 Z 9.1 t 8.0
• Y 9.0
 Condensadores SMD
Eletrolíticos
• Os condensadores eletrolíticos são marcados, a
maior parte das vezes, com a capacidade e
tensão de funcionamento (10µF/6V). Os
condensadores eletrolíticos SMD são marcados
com 1 Letra e 3 dígitos.
A letra define a tensão de funcionamento em
Volt;
Os dois primeiros dígitos o valor;
O último digito o multiplicador.

Exemplo: J476 é um condensador de

47µF/6,3V.
 Condensadores SMD
Eletrolíticos
• Exemplo: J476 é um condensador de 47µF/6,3V.
• Letra Tensão
• E 2,5
• G 4,0
• J 6,3
• A 10
• C 16
• D 20
• E 25
• V 35
• H 50
Tipos de Condensadores

Condensador cerâmica
Condensador Tântalo
Condensador polipropileno
Condensador eletrolítico
Condensador Polyester
Condensador Ajustável
 Carga/Descarga
Capacitor(Condensador)
• Carga
 CARGA
• Assume-se que o condensador(capacitor) está
completamente descarregado e o interruptor
ligado ao condensador(capacitor) passa, neste
instante, para a posição 1. A tensão através do
condensador de 100µF é zero neste ponto mas,
quando uma corrente de carga I começa a fluir,
inicia a carga do condensador(capacitor) até que
a tensão entre as placas fique igual à tensão de
alimentação de 12V. A corrente de carga flui até o
capacitor estar totalmente carregado.
Assim, Vc = Vs = 12V.
 CARGA
• Uma vez "totalmente carregado", em teoria, irá manter
o seu estado de carga mesmo quando a tensão de
alimentação for desligada, atua como uma espécie de
dispositivo de armazenamento temporário. No
entanto, embora isso possa ser verdade para um
Condensador "ideal", o condensador real vai
lentamente perdendo carga ao longo de um período
de tempo devido às correntes de fuga internas que
fluem através do dielétrico. É um ponto importante
lembrarmo-nos que, condensadores de grandes
capacidades ligados a alta tensão, podem manter
uma quantidade significativa de carga mesmo quando
a tensão de alimentação for desligada.
 Descarga

• Se o interruptor passar de 1 para a posição 2,

o condensador com a carga máxima irá
começar a descarregar através da lâmpada, a
lâmpada acende até o condensador ficar sem
carga uma vez que a lâmpada tem um valor
resistivo. O brilho da lâmpada e o tempo que
fica acesa, depende do valor do condensador
e a resistência da lâmpada (T = C x R). Quanto
maior for o valor do condensador mais brilho
e mais tempo a lâmpada tem.
 Condensadores Paralelo
• Num circuito de condensadores montados em paralelo
todos estão sujeitos à mesma diferença de potencial
(tensão). Para calcular a sua capacidade total num
circuito paralelo(Ceq):
 Condensadores Série
• A corrente que flui através de condensadores em série é a mesma,
porém cada condensador terá uma queda de tensão (diferença de
potencial entre seus terminais) diferente. A soma das diferenças de
potencial (voltagens) é igual à diferença de potencial total.
 Símbolos Condensadores
• Condensador Variável

• Condensador Ajustável

• Condensador fixo sem polaridade

• Condensador eletrolítico – Polarizado

• Condensador Chassis

• Condensador eletrolítico – derivação

• Condensador Polarizado Sensível Temperatura

• Condensador Polarizado Sensível Tensão

 Capacitância

• Capacitância é a relação entre a diferença de potencial e a energia armazenada

nas placas. É dado pela seguinte fórmula:
•

• C= Capacidade em Farad;
• Q= Carga elétrica em Coulomb;
• V= Tensão, em Volt.

• Se aplicarmos uma tensão muito grande às armaduras de um

capacitor, a ddp (diferença de potencial) entre as armaduras pode
ser suficiente para provocar um arco que atravessa o dielétrico e
causa a destruição do componente
 CONDENSADORES ELETROLÍTICOS

• Os condensadores têm inscrito a sua capacidade de várias formas. para além da

capacitância ou capacidade, existe um fator importante a tensão de trabalho ou
dielétrico.
• Se aplicarmos uma tensão muito grande às armaduras de um condensador, a ddp
(diferença de potencial) entre as armaduras pode ser suficiente para provocar um
arco que atravessa o dielétrico e causa a destruição do componente.
 CONDENSADORES CERÂMICOS DE DISCO

• Os condensadores cerâmicos de disco têm dois tipos de

especificações que não devem ser confundidas. Para os
pequenos valores, temos a especificação direta em picofarad
(pF) em que existe uma última letra maiúscula que indica a
sua tolerância (variação que pode existir entre o valor real e o
valor indicado).
• F = 1%
J = 5%
M = 20%
H = 2,5%
*K = 10% - "K" é maiúsculo, não deve ser confundido com "k"
minúsculo que indica quilo ou x 1 000.
 CONDENSADORES CERÂMICOS DE DISCO

• Para os valores acima de 100 pF pode ser

encontrado o código de 3 algarismos
•
 ESR(Equivalent Serie Resistance) ou, em
Português, Resistência Equivalente em Série.

• Um condensador tem uma resistência elétrica interna, o valor

dessa resistência denomina-se E.S.R.,a resistência resulta da
combinação da resistência das placas, dielétrico, eletrólito, dos
terminais e conexões internas.
•

Os capacitores (condensadores) ao longo da sua vida vão aumentando a

ESR. Na sua composição interna o capacitor possui um dielétrico (eletrólito)
que se degrada ao longo do tempo. Também a miniaturização dos circuitos
faz com que a temperatura do componente seja mais difícil de dissipar
diminuindo assim a sua vida útil.
O ESR pode por isso definir o fator de qualidade, teoricamente um capacitor
perfeito não terá perdas e terá ESR de 0(zero), na utilização real existe
sempre algum valor de ESR.
 Aplicações
• Os capacitores, na sua maioria, são usados em
filtragem e desacoplamento/acoplamento de
sinais com pequenas correntes, a ESR terá pouca
influência sobre a corrente que o atravessa. Se o
capacitor for utilizado em circuitos para
diminuir/eliminar o ripple, como é o caso dos
capacitores de 47µF/250V de filtragem do +B
do flyback de um monitor ou tv, o valor de ESR é
de aproximadamente 2Ω. Capacitores maiores
que 47µF deverão ter uma ESR entre 1Ω e 0,01Ω
(em função da voltagem). Nos casos em que os
capacitores apresentam uma medição fora dos
valores apresentados, substitua-os.
 Condensadores Valores de mercado
• Na prática é impossível ter todos os valores de capacidade,
sendo assim, usam-se duas normas de fabrico para os
Condensadores a E3 e E6.
Se repararmos, os valores 22µ e 47µ são facilmente
encontrados no mercado mas valores de 25µ ou 50µ não
existem comercialmente.
Seria inviável, por exemplo, fabricar condensadores com
diferenças de 10, teríamos 10, 20, 30, 40 ... mas quando o
valor fosse 1000, 1010 ... teríamos uma enormidade de
valores. Criou-se, por isso, a série E3 (três valores para cada
múltiplo de 10), 10µ, 22µ, 47µ que continua 100, 220, 470 ...
1000, 2200, 4700 ... e a série E6 (seis valores para cada
múltiplo de dez), 10µ, 15µ, 22µ, 33µ, 47µ, 68µ que continua
nos múltiplos de 10.
A série E3 é a mais comum comercialmente.
O díodo como retificador

Circuito retificador de meia onda.

 Retificador de onda completa.

Funcionamento
A filtragem para o retificador de onda completa é mais eficiente do que para o
retificador de meia onda. Em onda completa o condensador será recarregado
120 vezes por segundo. O condensador descarrega durante um tempo menor e
com isto a sua tensão permanece próxima de VP até que seja novamente
recarregado. Quando a carga RL solicita uma alta corrente é necessário que o
retificador seja de onda completa.
 Diac

• Um diac é um comutador de onda completa ou bidirecional que

dispara nos dois sentidos e ambas as polaridades. Conduz corrente
apenas quando a tensão atinge o valor de disparo e não conduz
quando a corrente elétrica é menor que o valor característico,
denominada corrente de corte. Tem o mesmo comportamento em
ambas das direções. Diac significa (diode AC switch - diodo
comutador AC). O diac é usado normalmente para ativar um Triac
ou um Tiristor. É composto por três camadas (PNP), a sua
construção assemelha-se a de um transístor bipolar, porém difere
na dopagem do cristal N. O circuito equivalente de um diac é um
par de díodos de quatro camadas em paralelo.
 Diac
• O diac é colocado tipicamente em série com a porta (GATE) de um TRIAC.
Os Diacs são usados frequentemente em conjunto com TRIAC porque
estes dispositivos não disparam simetricamente em consequência das
ligeiras diferenças entre as duas partes do dispositivo.
O DIAC é um diodo de avalanche bidirecional, composto por três camadas
e possuindo dois elétrodos, que pode passar do corte para a condução
para ambos os sentidos da tensão aplicada.
• FUNCIONAMENTO
• Quando se aplica através do diac uma tensão positiva ou negativa que se
faz aumentar progressivamente, verifica-se a existência de uma pequena
corrente de fuga. Esta corrente mantém-se em baixo valor até se atingir a
tensão de rutura. Quando esta tensão é atingida inicia-se a avalanche e
para além deste ponto o componente apresenta uma característica de
resistência negativa, isto é, a corrente através do diac aumenta
substancialmente com a redução da tensão aplicada.
 FUNCIONAMENTO

• Para passar do estado de bloqueio para o estado de

condução, é preciso ultrapassar a tensão de rutura (VR -
Voltage Rupture), rompendo assim, a junção polarizada
inversamente, podendo a corrente fluir em ambos
sentidos. Para voltar ao estado de bloqueio, basta
remover a tensão por alguns instantes. Para interromper
a condução de um diac, reduz-se a corrente para um
valor abaixo do valor de manutenção, especifico do
componente.
DIAGRAMA DO DIAC
 Aplicação Diac
O diac é vulgarmente utilizado como dispositivo de disparo de triacs
e tirístores em circuitos de controlo de intensidade luminosa,
aquecimento, velocidade de motores e aplicações semelhantes.
Uma das aplicações do diac são os circuitos Dimmer(regulação de
intensidade luminosa).

Bibliografia:
Eletrónica Elementar, Força Aérea Portuguesa, 2009.
Eletrónica, Júlio S. Martins, Departamento de Eletrónica Industrial Universidade do Minho, 2004.
 FINAL
Agradeço a vossa atenção
• Obrigado a todos pela vossa presença
