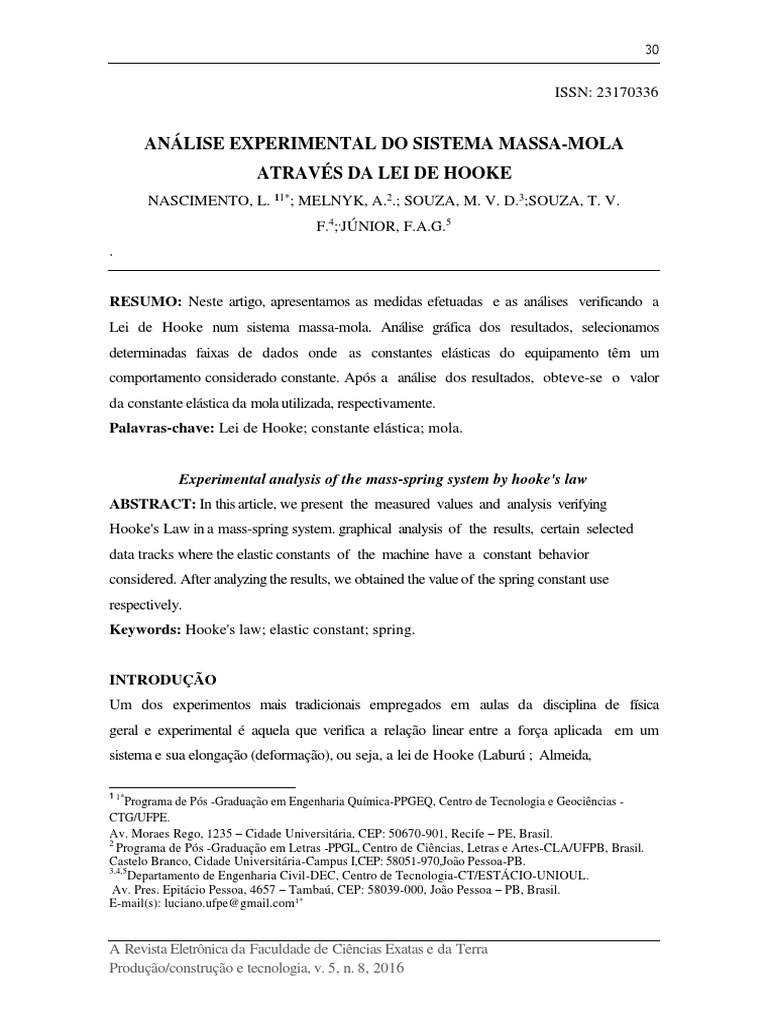

30

ISSN: 23170336

ANÁLISE EXPERIMENTAL DO SISTEMA MASSA-MOLA

ATRAVÉS DA LEI DE HOOKE
NASCIMENTO, L. 11*; MELNYK, A.2.; SOUZA, M. V. D.3;SOUZA, T. V.
F.4;,JÚNIOR, F.A.G.5
.

RESUMO: Neste artigo, apresentamos as medidas efetuadas e as análises verificando a

Lei de Hooke num sistema massa-mola. Análise gráfica dos resultados, selecionamos
determinadas faixas de dados onde as constantes elásticas do equipamento têm um
comportamento considerado constante. Após a análise dos resultados, obteve-se o valor
da constante elástica da mola utilizada, respectivamente.
Palavras-chave: Lei de Hooke; constante elástica; mola.

Experimental analysis of the mass-spring system by hooke's law

ABSTRACT: In this article, we present the measured values and analysis verifying
Hooke's Law in a mass-spring system. graphical analysis of the results, certain selected
data tracks where the elastic constants of the machine have a constant behavior
considered. After analyzing the results, we obtained the value of the spring constant use
respectively.
Keywords: Hooke's law; elastic constant; spring.

INTRODUÇÃO
Um dos experimentos mais tradicionais empregados em aulas da disciplina de física
geral e experimental é aquela que verifica a relação linear entre a força aplicada em um
sistema e sua elongação (deformação), ou seja, a lei de Hooke (Laburú ; Almeida,

1 1*
Programa de Pós -Graduação em Engenharia Química-PPGEQ, Centro de Tecnologia e Geociências -
CTG/UFPE.
Av. Moraes Rego, 1235 – Cidade Universitária, CEP: 50670-901, Recife – PE, Brasil.
2
Programa de Pós -Graduação em Letras -PPGL, Centro de Ciências, Letras e Artes-CLA/UFPB, Brasil.
Castelo Branco, Cidade Universitária-Campus I,CEP: 58051-970,João Pessoa-PB.
3,4,5
Departamento de Engenharia Civil-DEC, Centro de Tecnologia-CT/ESTÁCIO-UNIOUL.
Av. Pres. Epitácio Pessoa, 4657 – Tambaú, CEP: 58039-000, João Pessoa – PB, Brasil.
E-mail(s): luciano.ufpe@gmail.com 1*

A Revista Eletrônica da Faculdade de Ciências Exatas e da Terra

Produção/construção e tecnologia, v. 5, n. 8, 2016
 31

1998). Geralmente, o equipamento convencional muito empregado para a realização

deste experimento constitui-se, basicamente, de uma mola de aço e massas (discos
médios de bronze) padrões aferidas. Assim, propomos apresentar um estudo baseado
numa montagem real que descreve suscitamenta a Lei de Hooke através de dados
experimentais obtidos por meio de um gráfico linear que ilustrará o comportamento da
constante elástica do sistema na região empírica trabalhada, para este equipamento não
atingindo a região de deformação elástica (Bonjorno et al.,1999). Essa forma de
apresentação se justifica na medida em que, havendo uma menor flutuação da constante
elástica para cada massa, haverá diretamente uma relação linear entre a elongação e a
respectiva força aplicada, para a verificação da lei de Hooke. Durante essa avaliação,
mostraremos a necessidade de se trabalhar numa faixa mais conveniente de dado
experimental (massas) para cada equipamento, a fim de que a lei de Hooke possa ser
adequadamente observada, conforme mencionamos. O objetivo desse trabalho é
verificar a lei de Hooke, e determinação da constante elástica de uma mola.

TEORIA - Todos os corpos sob ação de uma força de tração ou de compressão deformam-
se, uns mais, outros menos. Ao aplicarmos uma força em uma mola helicoidal, ao longo
de seu eixo, ela será alongada ou comprimida. Se, ao cessar a atuação da força externa,
a mola recuperar a sua forma e tamanho originais, diz-se que a deformação é elástica. Em
geral, existem limites de força a partir dos quais acontece uma deformação permanente,
sendo denominada região de deformação plástica. Dentro do limite elástico há uma
relação linear entre a força externa aplicada e a deformação. É o caso de uma mola
helicoidal pendurada por uma de suas extremidades enquanto que a outra sustenta um corpo
de massa m, provocando uma elongação x na mola. Na presente situação considera-se que a
massa da mola seja muito menor do que a massa presa a sua extremidade, ou seja, a massa da
mola será desprezável, comparada com m. Uma mola ao sofrer deformações acumula
energia potencial elástica. Esta energia possui uma força associada que é chamada força
restauradora, ou força elástica, que é proporcional ao deslocamento da posição de equilíbrio.
Esta força é dada por (Halliday et al.,1996):
F  kx (1)
Essa equação é descreve a lei de Hooke. No equilíbrio as únicas forças que atuam
são a força elástica, equação (1), e a força peso, equação (2) (Ramalho et al.,2003).
).

A Revista Eletrônica da Faculdade de Ciências Exatas e da Terra

Produção/construção e tecnologia, v. 5, n. 8, 2016
 32

P  m g (2)

Quando a massa é acoplada a mola, ela sofre uma deformação x, tal que as únicas
forças atuantes, equação (1) e (2), se igualam, resultando na seguinte relação:
mg
x (3)
k
Se o corpo de massa m for deslocado de sua posição de equilíbrio, o sistema
massa mola irá sofrer uma oscilação. O sistema massa mola vertical, as forças atuantes,
no equilíbrio, estão ilustrada na Figura 1.
Figura 1 - Sistema massa mola vertical, em equilíbrio.

Fonte: Autor

MATERIAL E METODOS
Procedimento experimental
O equipamento a ser utilizado é um suporte vertical (Conjunto Mecânica-Arete
EQ005/Cidepe - Produtos - Conjuntos - Conjuntos de Física) conforme Figura 2, no
qual uma mola helicoidal é pendurada numa de suas extremidades, estando a outra livre,
onde se coloca pesos em formatos de discos de latão com variadas massas.
Nesta extremidade livre, pendura-se um suporte de massa e sobre ele são
colocadas diferentes massas, portanto diferentes forças, para produzir diferentes
deformações na mola, ou seja, alterar o comprimento da mola. Estes comprimentos são
medidos para as diferentes massas colocadas no suporte. Os materiais usados foram:
régua milimetrada; uma mola helicoidal; um Conjunto Mecânica-Arete EQ005; uma
barra suporte e quatro massas de 0,060kg; 0,120kg; 0,180kg e 0,240kg. Monte-se a
experiência conforme a Figura 1. Pendure a mola menor na haste de sustentação e ajuste
o cursor superior da régua na extremidade superior da mola. Desloque o cursor inferior

A Revista Eletrônica da Faculdade de Ciências Exatas e da Terra

Produção/construção e tecnologia, v. 5, n. 8, 2016
 33

a fim de medir o comprimento natural da mola, xo. Anotando o valor na folha de

questionário com os dados e colocando os dados na Tabela 1 (Nascimento, 2015).
Depois, pendurando o suporte de massas na extremidade livre da mola e lendo o novo
valor do comprimento da mola, x, ajustando a régua na extremidade da mola e anotando
cada valor medido na tabela.
Figura 2 - Suporte com uma mola e massa (Laboratório de Física Teórica Experimental
I).

Fonte: Autor

RESULTADOS E DISCUSSÃO
Por meio dos dados da Tabela 1, plotou-se o gráfico, descrito na Figura 3, que
relaciona a dependência da força (N) versus o deslocamento x. Observamos que na
Figura 3, obtida pelo programa Origin 8, pelo ajuste linear dos dados da Tabela
1,notamos que devido a sua linearidade, é uma equação da reta, obedecendo
diretamente a lei de Hooke, relaciona à elasticidade de corpos, que serve para calcular a
deformação causada pela força exercida sobre um corpo, tal que a força é igual ao
deslocamento da massa a partir do seu ponto de equilíbrio vezes a característica
constante do corpo é deformada.

Nº m (kg) F (N) x0 (m) x f (m) x (m)

1 0,060 0,5892 0,01 0,093 0,083

2 0,120 1,1784 0,01 0,178 0,168

A Revista Eletrônica da Faculdade de Ciências Exatas e da Terra

Produção/construção e tecnologia, v. 5, n. 8, 2016
 34

3 0,180 1,7676 0,01 0,258 0,248

4 0,240 2,3568 0,01 0,344 0,334

Tabela 1 - Dados do deslocamento x, com suas respectivas massas e constante elástica.

Fonte: Autor.
Figura 3 - Gráfico da força versus o deslocamento x, conforme dados da tabela 1.

F=k.x

2,4

2,2

2,0

1,8

1,6
F(N)

1,4

1,2

1,0

0,8

0,6

0,4
0,05 0,10 0,15 0,20 0,25 0,30 0,35
x(m)

Fonte: Autor

CONCLUSÃO
Neste relatório, apresentamos os resultados do estudo do comportamento de um
sistema massa-mola para a verificação da Lei de Hooke. De acordo com a Tabela 1 e
Figura 2 o gráfico apresentado foi possível perceber que entre o deslocamento e a massa
existe uma relação linear e que essas grandezas são proporcionais. Alguns fatores
externos podem ter causado flutuação aos resultados, como o peso do suporte que
sustenta as massas a mola, que considera desprezível. Outro fator relevante é o tempo de
vida da mola usada, que por ser usada por vários estudantes, já podem ter alteração no
valor da constante elástica.

AGRADECIMENTOS : Os autores agradecem ao CNPq e ao Departamento de

Engenharia Civil/Estácio-Unioul.

A Revista Eletrônica da Faculdade de Ciências Exatas e da Terra

Produção/construção e tecnologia, v. 5, n. 8, 2016
 35

REFERÊNCIAS BIBLIOGRAFICAS

LABURÚ, C. E.;ALMEIDA, C.J. Lei de Hooke: uma comparação entre sistemas

lineares. Caderno Catarinense de Ensino de Física 15(1). pp.71-81,1998.

BONJORNO, J. R., BONJORNO, R. A., BONJORNO, V., RAMOS, C. M. Física

Fundamental. Volume Único. São Paulo. Ed. FTD. 1999.

HALLIDAY, D.; RESNICK, R.; E. WALKER, J. Fundamentos da Física: Mecânica. V.

1. 4ª.Ed.- Rio de Janeiro: Livros Técnicos e Científicos.pp.138-139, 1996.

NASCIMENTO, L. Modelos de Relatórios: Mecânica. 1ª. Ed.- João Pessoa-PB. pp.1-

20, 2015.

RAMALHO, F. J.; FERRARO, N. G.; SOARES, P. A. T. Os Fundamentos da Física .

São Paulo: Moderna, pp.1-300,2003.
