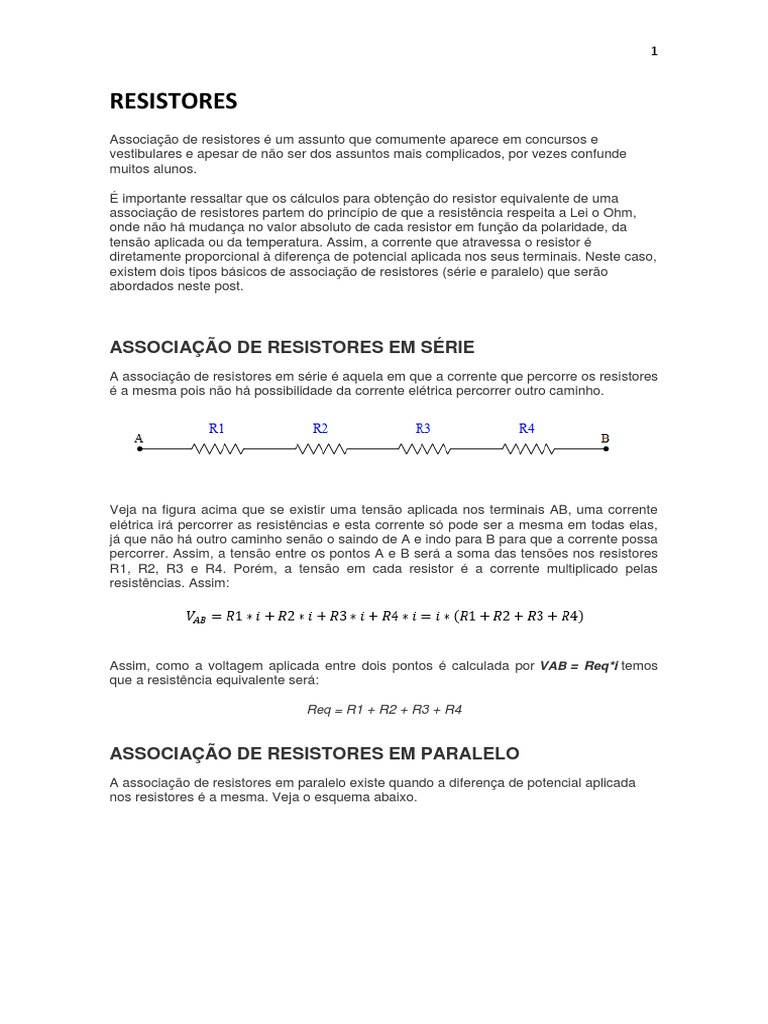

RESISTORES
Associação de resistores é um assunto que comumente aparece em concursos e
vestibulares e apesar de não ser dos assuntos mais complicados, por vezes confunde
muitos alunos.

É importante ressaltar que os cálculos para obtenção do resistor equivalente de uma


associação de resistores partem do princípio de que a resistência respeita a Lei o Ohm,
onde não há mudança no valor absoluto de cada resistor em função da polaridade, da
tensão aplicada ou da temperatura. Assim, a corrente que atravessa o resistor é
diretamente proporcional à diferença de potencial aplicada nos seus terminais. Neste caso,
existem dois tipos básicos de associação de resistores (série e paralelo) que serão
abordados neste post.

ASSOCIAÇÃO DE RESISTORES EM SÉRIE


A associação de resistores em série é aquela em que a corrente que percorre os resistores
é a mesma pois não há possibilidade da corrente elétrica percorrer outro caminho.

Veja na figura acima que se existir uma tensão aplicada nos terminais AB, uma corrente
elétrica irá percorrer as resistências e esta corrente só pode ser a mesma em todas elas,
já que não há outro caminho senão o saindo de A e indo para B para que a corrente possa
percorrer. Assim, a tensão entre os pontos A e B será a soma das tensões nos resistores
R1, R2, R3 e R4. Porém, a tensão em cada resistor é a corrente multiplicado pelas
resistências. Assim:

Assim, como a voltagem aplicada entre dois pontos é calculada por VAB = Req*i temos
que a resistência equivalente será:

Req = R1 + R2 + R3 + R4

ASSOCIAÇÃO DE RESISTORES EM PARALELO


A associação de resistores em paralelo existe quando a diferença de potencial aplicada
nos resistores é a mesma. Veja o esquema abaixo.
2

Aplicando uma diferença de potencial entre os pontos A e B, todos os resistores R1, R2,
R3 e R4 experimentarão a mesma tensão. Com isso, a corrente que passa por A e B não
será igual às correntes em cada resistor. Teremos que:

i = i1 + i2 + i3 + i4

Mas, segundo a Lei de Ohm, a corrente em cada resistor pode ser calculada por:

Então:

Onde podemos concluir que:

Desta forma, conhecendo a associação em paralelo e a associação em série de resistores,


uma técnica para calcular a resistência equivalente de um circuito é identificar os pontos
unidos por curtos circuitos e uni-los.
3

EXERCICIOS

Calcule a resistência equivalente da associação mista de resistores entre os pontos A e B


no circuito abaixo:

Circuito 1

Solução:
Neste exercício existe uma associação mista de resistores pois há associação em paralelo
e em série.

Os resistores de 1,2 Ω e 6 Ω estão em paralelo, enquanto que os de 5 Ω e 7 Ω e os de 4 Ω


e 8 Ω estão em série.

A solução deste tipo de exercício deve ser feita passo a passo, calculando as resistências
equivalentes de cada associação, uma por vez e no fim, o resultado será obtido
naturalmente.

Cálculo da associação paralela entre os resistores de 1,2 Ω e 6 Ω

O cálculo da resistência equivalente de uma associação em paralelo é obtida usando a


seguinte fórmula:

Onde Req é a resistência equivalente da associação de resistores, R1 neste caso vale 1,2
Ω e R2 vale 6 Ω. Substituindo os valores temos:

Assim, como 1/Req = 1 Ω, então Req = 1 Ω. Logo, a associação de resistores da figura é


equivalente a:

Cálculo da associação em série entre os resistores de 5 Ω e 7 Ω e os de 4 Ω e 8 Ω

O cálculo da associação de resistores em série é mais simples pois basta somar as


resistências. No caso, a resistência equivalente da associação em série entre 5 Ω e 7 Ω
será 12 Ω e entre 4 Ω e 8 Ω será 12 Ω também. Assim, o circuito fica:
4

Cálculo da associação paralela entre os dois resistores de 12 Ω

Veja que as resistência de 12 Ω ficaram em paralelo. Usando a fórmula para o cálculo da


Req para associação em paralelo temos:

Assim, como 1/Req = 1/6, então Req = 6 Ω.

Cálculo da resistência equivalente de todo o circuito

Após o último cálculo, temos que o circuito fica:

As duas resistências restantes estão em série, logo a Resistência Equivalente do circuito


será de 7 Ω.

Calcule a resistência equivalente da associação mista de resistores entre os pontos A e B


no circuito abaixo:

Circuito 2

Solução:
O resistor de 2Ω entre os pontos D e F e o resistor de 4Ω entre os pontos F e E estão em
série e podem ser somados, ficando:
5

As duas resistências de 6Ω entre os pontos D e E estão em paralelo. Utilizando a regra da


assossiação de resistores em paralelo, o circuito fica:

Como é possível observar, os resistores de 3Ω entre os pontos D e E e os pontos E e C


estão em série. Somando-os temos um resistor de 6Ω, como pode ser visto a seguir:

Observa-se que os resistores de 6Ω estão em paralelo. Calculando-os temos:


6

Seguindo o mesmo raciocínio, percebe-se que os resistores de 3Ω estão em série,


resultando num resistor de 6Ω, que estará em paralelo com o resistor de 6Ω já existente.

Calculando a resistência equivalente da associação em paralelo dos resistores de 6Ω,


temos:
7

Assim, ficam restando apenas duas resistências em série, uma de 1Ω e outra de 3Ω.
Somando-as, temos a resistência equivalente entre os pontos A e B = 4Ω.

Calcule a resistência equivalente da associação mista de resistores entre os pontos A e B


no circuito abaixo:

Circuito 3

Solução:
Neste exercício todos os resistores possuem o mesmo valor R. Para facilitar como as
resistências estão associadas, basta tornar os pontos ligados por um curto como únicos.

Assim, os pontos A e D são os mesmos, assim como os pontos C e B. O circuito pode ser
rearranjado conforme a seguir:
8

Onde percebemos, facilmente, que todas as resistências estão em paralelo. Logo, a


resistência equivalente, neste caso, é R/3.

Calcule a resistência equivalente da associação mista de resistores entre os pontos A e B


no circuito abaixo:

Circuito 4

Solução:
Utilizando a estratégia de unir pontos ligados por um curto, pode-se perceber que as
resistências de 80Ω estão em paralelo, tendo como resistência equivalente uma de 40Ω.

Temos, agora, as resistências de 60Ω e de 40Ω em série que, somadas, geram uma
resistência equivalente de 100Ω
9

ficando as duas resistências de 100Ω em paralelo. Calculando a resistência equivalente


temos:

Assim, as resistências de 150Ω e de 50Ω ficam em série. Somadas temos uma resistência
equivalente de 200Ω em paralelo com a outra de 200Ω.

Resolvendo esta associação em paralelo, temos que a resistência equivalente entre os


pontos A e B é de 100Ω.
10

Calcule a resistência equivalente da associação mista de resistores entre os pontos A e B


no circuito abaixo:

Circuito 5

Solução:
Inicialmente, é importante dar nomes aos pontos:

Verificamos que há um curto entre os pontos C e D. Como já comentado nos outros casos,
a melhor forma de visualizar a disposição dos resistores é unindo os pontos ligados por
curto. Neste caso, os pontos C e D tornam-se um ponto só. Assim, dispomos os pontos no
"espaço" e vamos unindo-os com o que houver entre eles, da seguinte forma:
11

Entre os pontos A e B há uma resistência;

Entre os pontos A e C há uma resistência;


12

Entre os ponto A e D há uma resistência;

Entre os pontos C e B há uma resistência;

E, finalmente, entre os pontos D e B há uma resistência;


13

Agora fica fácil visualizar o circuito, que deve ser resolvido iniciando pelos resistores em
paralelo.

Como devemos calcular a resistência equivalente entre A e B, temos que os resistores R/2
estão em série (neste momento o ponto C//D pode ser eliminado).
14

Restando dois resistores em paralelo. Assim, a resistência equivalente entre A e B é R/2.
