Resolução dos exemplos
de aplicação do Capítulo 13

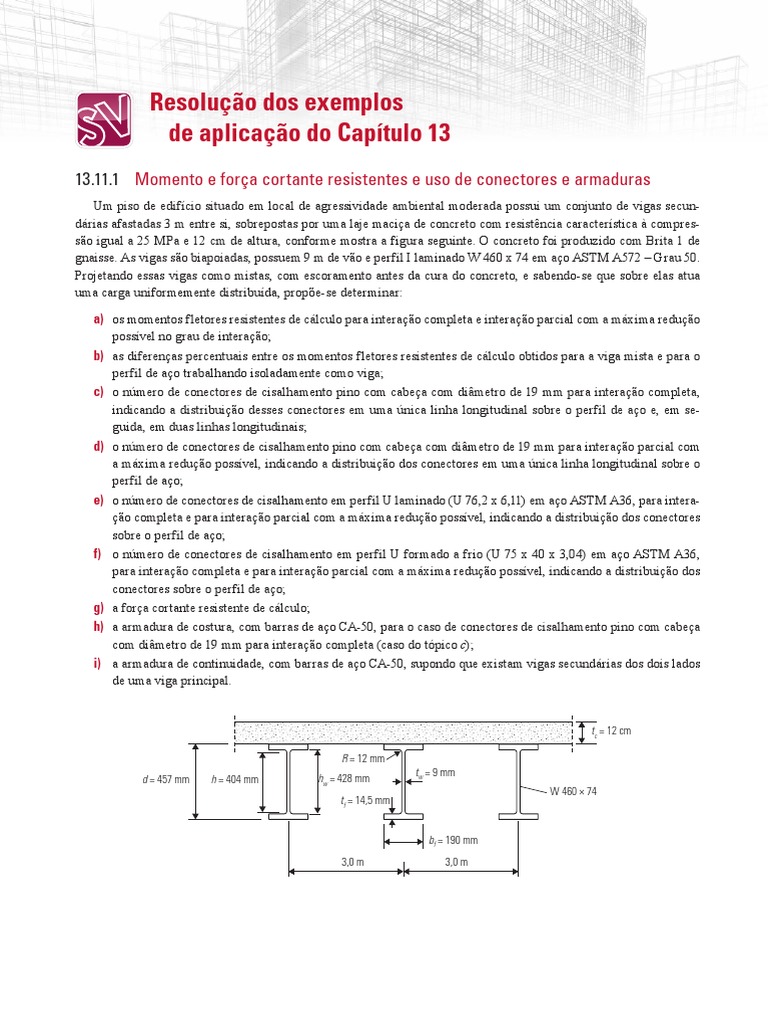

13.11.1 Momento e força cortante resistentes e uso de conectores e armaduras
Um piso de edifício situado em local de agressividade ambiental moderada possui um conjunto de vigas secun-
dárias afastadas 3 m entre si, sobrepostas por uma laje maciça de concreto com resistência característica à compres-
são igual a 25 MPa e 12 cm de altura, conforme mostra a figura seguinte. O concreto foi produzido com Brita 1 de
gnaisse. As vigas são biapoiadas, possuem 9 m de vão e perfil I laminado W 460 x 74 em aço ASTM A572 – Grau 50.
Projetando essas vigas como mistas, com escoramento antes da cura do concreto, e sabendo-se que sobre elas atua
uma carga uniformemente distribuída, propõe-se determinar:
a) os momentos fletores resistentes de cálculo para interação completa e interação parcial com a máxima redução
possível no grau de interação;
b) as diferenças percentuais entre os momentos fletores resistentes de cálculo obtidos para a viga mista e para o
perfil de aço trabalhando isoladamente como viga;
c) o número de conectores de cisalhamento pino com cabeça com diâmetro de 19 mm para interação completa,
indicando a distribuição desses conectores em uma única linha longitudinal sobre o perfil de aço e, em se-
guida, em duas linhas longitudinais;
d) o número de conectores de cisalhamento pino com cabeça com diâmetro de 19 mm para interação parcial com
a máxima redução possível, indicando a distribuição dos conectores em uma única linha longitudinal sobre o
perfil de aço;
e) o número de conectores de cisalhamento em perfil U laminado (U 76,2 x 6,11) em aço ASTM A36, para intera-
ção completa e para interação parcial com a máxima redução possível, indicando a distribuição dos conectores
sobre o perfil de aço;
f) o número de conectores de cisalhamento em perfil U formado a frio (U 75 x 40 x 3,04) em aço ASTM A36,
para interação completa e para interação parcial com a máxima redução possível, indicando a distribuição dos
conectores sobre o perfil de aço;
g) a força cortante resistente de cálculo;
h) a armadura de costura, com barras de aço CA-50, para o caso de conectores de cisalhamento pino com cabeça
com diâmetro de 19 mm para interação completa (caso do tópico c);
i) a armadura de continuidade, com barras de aço CA-50, supondo que existam vigas secundárias dos dois lados
de uma viga principal.
tc = 12 cm
R = 12 mm
tw = 9 mm
d = 457 mm h = 404 mm hw = 428 mm
W 460 × 74
tf = 14,5 mm
bf = 190 mm
3,0 m 3,0 m
Exemplo 13.11.1
2 Dimensionamento de elementos estruturais de aço e mistos de aço e concreto~~
a) Momento fletor resistente de cálculo da viga mista

a1) Estado-limite último
Inicialmente, o momento fletor resistente de cálculo (MRd ) deve ser obtido com base na relação h/t w do perfil de
aço. Como esse perfil foi fabricado em aço ASTM A572 – Grau 50, que possui resistência ao escoamento, f y, igual a
345 MPa (34,5 kN/cm 2), vem:
h 404 E 20.000
= = 44,89 < 3,76 a = 3,76 = 90,53
tw 9 fy 34,5
Logo, o estado-limite último é a plastificação total da seção transversal (formação de rótula plástica).
a2) Interação completa (α ≥ 1,0)

f ck 2,5 2
f cd = = = 1,79kN/cm
γc 1,4
Le 8 Le 8 900 8 = 112,5 900 8 = 112,5

b = bint = ≤ + ≤ = ≤ + ≤ = 112,5 + 112,5 =
e1,esq 2 e1,dir 2 300 2 = 150,0 300 2 = 150,0
= 225 cm
Aa = 94,9 cm 2 (tabela do Item A.4)
f 34,5
f yd = y = = 31,36 kN/cm
2
γa1 1,10
0,85 fcd btc = 0,85 × 1,79 × 225 × 12 = 4.108 kN
Aa fyd = 94,9 × 31,36 = 2.976 kN
Como 0,85 fcd b tc = 4.108 kN > Aa f yd = 2.976 kN, a linha neutra plástica (LNP) passa pela laje de concreto.
Dessa forma, o momento fletor resistente de cálculo da viga mista para interação completa, representado aqui por
Mvm-ic,Rd, é calculado conforme o tópico a do Subitem 13.6.3.1:
a
Mvm-ic,Rc = Tad d1 + hF + tc –
2
Tad = Aa fyd = 2.976 kN
d 45,7
d1 = = = 22,85 cm
2 2
Tad 2.976
a= = = 8,69 cm
0,85 f cd b 0,85 × 1,79 × 225
8,69
Mvm-ic,Rd = 2.976 22,85 + 0 + 12 – = 90.783 kN.cm
2
a3) Interação parcial (αmín ≤ α < 1,0)

A redução máxima é dada pelo grau de interação mínimo da viga mista, no caso, conforme a Equação (13.11):
E 20.000
1– 0,75 – 0,03Le = 1 – 0,75 – 0,03 × 9 = 0,52
α mín ≥ 578 f y 578 × 34,5 ⇒ α mín = 0,52
0,40
Resolução dos exemplos de aplicação do Capítulo 13 3
Dessa forma, o grau de interação com a máxima redução possível é dado por α = 0,52, e o momento fletor resis-
tente de cálculo da viga mista para interação parcial, representado aqui por Mvm-ip,Rd, é calculado de acordo com o
Subitem 13.6.3.2:
0,85 f cd btc = 4.108 kN
Fhd ≤ ⇒ Fhd = 2.976 kN
Aa f yd = 2.976 kN
a
M vm-ip,Rd = Cad d – yt – yc + Ccd tc – + hF + d – yt
2
Ccd = α Fhd = 0,52 × 2.976 = 1.548 kN
1 1
Cad = A f – Ccd = 2.976 – 1.548 = 714 kN
2 a yd 2
Ccd 1.548
a= = = 4,52 cm
0,85 f cd b 0,85 × 1,79 × 225
A fs f yd = 19 × 1,45 31,36 = 864 kN
Cad < Afs f yd ⇒ LNP do perfil de aço na mesa superior

Cad 714
yp = tf = × 1,45 = 1,20 cm
A fs f yd 864
1,20
yc = = 0,60 cm
2
1,45 1,45 – 1,20
19 × 1,45 × + 42,8 × 0,9 × 22,85 + 19 1,45 – 1,20 + 44,25
2 2
yt = = 15,69 cm
19 × 1,45 + 42,8 × 0,9 + 19 1,45 – 1,20
4,52
M vm-ip,Rd = 714( 45,7 – 15,69 – 0,60) + 1.548 12 – + 0 + 45,7 – 15,69 = 82.532 kN.cm
2
b) Comparação dos momentos resistentes da viga mista e da viga de aço isolada

O momento fletor resistente nominal do perfil I fletido em relação ao eixo x-x, representado aqui por Mpa,Rk, con-
siderando que a laje de concreto impede a ocorrência do estado-limite último de flambagem lateral com torção (FLT),
é dado, conforme o Capítulo 8, por:
• para flambagem local da mesa comprimida (FLM)
bf 190 E 20.000
λ= = = 6,55 < λ p = 0,38 = 0,38 = 9,15 ⇒ M pa,Rk = M pa, pl
2t f 2 × 14,5 fy 34,5
• para flambagem local da alma (FLA)

h
λ= = 44,89 < λ p = 90,53 ⇒ M pa,Rk = M pa, pl
tw
Logo, observando-se que, pela tabela do Item A.4, o módulo plástico do perfil de aço usado, Zx, é igual a 1.657,4 cm4, então:
M pa,Rk = Z x f y = 1.657,4 × 34,5 = 57.180 kN.cm
O momento fletor resistente de cálculo, Mpa,Rd, é igual a:

M pa,Rk 57.180
M pa,Rd = = = 51.982 kN.cm
γa1 1,10
Finalmente:
• Considerando a viga mista com interação completa

M vm-ic,Rd 90.783
= = 1,75
M pa,Rd 51.982
• Considerando a viga mista com interação parcial

M vm-ic,Rd 82.532
= = 1,59
Mpa,Rd 51.982
Portanto, as vigas mistas com interação completa e interação parcial apresentam momentos fletores resistentes de
cálculo 75% e 59% superiores ao da viga de aço isolada, respectivamente.
c) Conectores pino com cabeça com diâmetro (dcs ) de 19 mm para interação completa (α ≥ 1,0)
c1) Definição do número de conectores, conforme o Subitem 13.4.2 e o Item 13.5
Fhd = 2.976 kN (calculado no tópico a)
1 Acs f ck Ec
2 γcs
QRd ≤
Rg Rp Acs fucs
γ
cs
2
d × 1,92 2
Acs = = cs
= 2,84 cm (conectores com dcs = 19 mm)
4 4
fck = 25 MPa = 2,5 kN/cm2
Ec = α i α E 5.600 f ck
f ck 25
αi = 0,8 + 0,2 ≤ 1,0 ⇒ αi = 0,8 + 0,2 = 0,8625
80 80
αE = 1,0 (brita de gnaisse)
Ec = 0,8625 × 1,0 × 5.600 25 = 24.150 MPa = 2.415 kN/cm 2
Rg = Rp = 1,0 (conectores soldados diretamente sobre o perfil de aço)

fucs = 415 MPa = 41,5 kN/cm 2
 1 2,84 × 2,5 × 2.415
 × = 88,27 kN
2 1,25
QRd ≤ ⇒ QRd = 88,27 kN
 1, 0 × 1,0 × 2,84 × 41,5
 = 94,29 kN
 1,25
Fhd 2.976
n≥ = = 33,71
QRd 88,27
Portanto, 34 conectores devem ser posicionados entre cada apoio (seção de momento nulo), e a seção de momento
máximo, que, no caso, como a viga possui carga uniformemente distribuída, é a seção central.
c2) Escolha da altura do conector e verificação dos cobrimentos

Inicialmente, quando se usam conectores pino com cabeça em lajes maciças de concreto, deve-se:
• escolher o conector com base na sua altura após a instalação, conforme o Subitem 13.4.2
hcs – 5 mm ≥ 4 dcs = 4 × 19 = 76 mm ⇒ hcs ≥ 81 mm ⇒ adotar hcs = 80 mm (Tabela 13.1), apesar da diferença de
1 mm
• verificar o cobrimento superior do concreto, conforme o Subitem 13.10.3
cs = tc – hcs + 5 mm = 120 – 80 + 5 = 45 mm > 10 mm ⇒ Atende!
Adicionalmente, em todas as vigas, conforme o Subitem 13.10.3, os conectores devem ficar completamente embutidos
no concreto da laje, com cobrimento lateral mínimo de 25 mm.
c3) Distribuição em uma única linha longitudinal

Na distribuição em apenas uma linha longitudinal (um conector na seção transversal, soldado na posição corres-
pondente à alma do perfil de aço), deve-se obedecer às seguintes condições quanto aos espaçamentos entre linhas de
centro de conectores, conforme o Subitem 13.6.5:
• valor máximo: 8 tc = 8 × 120 = 960 mm

• valor mínimo: 6 dcs = 6 × 19 = 114 mm
Com base nesses resultados, optou-se por espaçar os 34 conectores entre cada apoio (seção de momento nulo) e a seção
central (seção de momento máximo) em 125 mm, conforme mostra a figura seguinte:
313 mm 62 mm
33 espaços de 125 mm (34 conectores)
4.500 mm
Seção de apoio Seção central

(momento nulo) (momento máximo)
c4) Distribuição em duas linhas

Exemplo 13.11.1.c3
Na distribuição em duas linhas (dois conectores na seção transversal), todas as regras aplicáveis à distribuição em
uma única linha permanecem válidas. Além disso, conforme o Subitem 13.6.5, deve-se ter:
• espaçamento transversal mínimo entre linhas de centro de conectores: 4 dcs = 4 × 19 = 76 mm

Optou-se por adotar esse espaçamento igual a 80 mm. Os conectores pino com cabeça não podem, também
conforme o Subitem 13.6.5, ter diâmetro maior que 2,5 vezes a espessura da mesa do perfil de aço. Assim:
dcs = 19 mm < 2,5 × 14,5 = 36,25 mm ⇒ Atende!
Considerando os resultados obtidos, resolveu-se distribuir os conectores conforme a figura seguinte:
210 mm 130 mm
80 mm 16 espaços de 260 mm (34 conectores)
4.500 mm

d) Conectores pino com cabeça com diâmetro (dcs ) de 19 mm para interação parcial (α = αmín )
Tem-se que:
α = α mín = 0,52 (calculado no tópico a)
QRd = 88,27 (calculado no tópico c)

Fhd 2.976
n=α = 0,52 × = 17,66 ⇒ n = 18 conectores (entre cada apoio e a seção de momento máximo)
QRd 87,63
Optou-se pela distribuição mostrada na figura seguinte, que obedece aos mesmos requisitos do tópico c:
213 mm 122 mm
17 espaços de 245 mm (18 conectores)
4.500 mm

Observa-se que, com a interação parcial, reduziu-se em 47% o número de conectores nas vigas (de 68 para 36). O
Exemplo 13.11.1.d
momento fletor resistente de cálculo, conforme o tópico a, diminuiu apenas 9% (de 90.783 kN.cm para 82.532 kN.cm).
e) Conectores em perfil U laminado (U 76,2 x 6,11)

e1) Características do conector (Figura 13.12a) e exigências de cobrimento
O conector em perfil U 76,2 x 6,11, conforme a tabela do Item A.2, possui altura da seção transversal (hcs) igual
a 76,2 mm, atendendo, portanto, à condição de altura mínima de 75 mm prescrita no Subitem 13.4.3. Possui também
espessuras das mesas (tfcs) e da alma (t wcs) iguais a 6,9 mm e 4,32 mm, respectivamente.
O comprimento do conector, Lcs, será assumido como 150 mm, valor menor que a largura das mesas do perfil de
aço, que é igual a 190 mm.
Quando se usam conectores em perfil U, deve-se verificar o cobrimento superior do concreto, conforme o
Subitem 13.10.3:
cs = tc – hcs = 120 – 76,2 = 43,8 mm > 10 mm ⇒ Atende!
Adicionalmente, em todas as vigas, conforme o Subitem 13.10.3, os conectores devem ficar completamente embutidos
no concreto da laje, com cobrimento lateral mínimo de concreto de 25 mm.
e2) Número e distribuição dos conectores para interação completa (α ≥ 1,0)

Conforme o Subitem 13.4.3 e o Item 13.5:
F
n ≥ hd
QRd

0,3 t fcs + 0,5t wcs Lcs f ck Ec

QRd =
γcs
fck = 2,5 kN/cm 2
Ec = 2.415 kN/cm 2 (calculado no tópico c)
γcs = 1,25
0,3 (0,69 + 0,5 × 0,432) 15 × 2,5 × 2.415

QRd = = 253,4 kN
1,25
Fhd 2.976
n ≥ = = 11,74 ⇒ n = 12 conectores (entre cada apoio e a seção de momento máximo)
QRd 253,4
Na distribuição dos conectores, deve-se obedecer às seguintes condições quanto aos espaçamentos entre linhas de
centro (centros geométricos) dessas peças na direção do eixo longitudinal da viga, conforme o Subitem 13.6.5:

hcs = 76,2 mm
• valor mínimo: ≥ ⇒ 150 mm
Lcs = 150 mm
Com base nesses resultados, optou-se por espaçar os 12 conectores entre cada apoio (seção de momento nulo) e a se-
ção central (seção de momento máximo) em 370 mm, conforme mostra a figura a seguir:
245 mm 185 mm
4.500 mm

e3) Número e distribuição dos conectores para interação parcial (α = αmín )

Tem-se
Exemploque:
13.11.1.c2
QRd = 253,4 kN (calculado no tópico e2)

Fhd 2.976
n =α = 0,52 × = 6,11 ⇒ n = 7 conectores (entre cada apoio e a seção de momento máximo)
QRd 253,4
Optou-se pela distribuição mostrada na figura seguinte, que obedece aos mesmos requisitos de espaçamentos
máximo e mínimo do tópico e2:
210 mm 330 mm
4.500 mm

É interessante notar que, na determinação da força resistente do conector, a resistência ao escoamento do aço desse
elemento não13.11.1.e3
Exemplo influi nos resultados, uma vez que o estado-limite relaciona-se apenas com o colapso do concreto.
f) Conectores em perfil U formado a frio (U 75 x 40 x 3,04)

f1) Características do conector (Figura 13.12b) e exigências de cobrimento
O conector em perfil U 75 x 40 x 3,04, formado a frio, é mostrado na figura a seguir, observando-se que foi ado-
tado um comprimento, Lcs, igual a 150 mm (mesmo comprimento do conector em perfil U laminado):
Lcs = 150 mm
tcs = 3,04 mm
(constante)
hcs = 75 mm
40 mm
Deve-se verificar o cobrimento superior

Exemplo do concreto, conforme o Subitem 13.10.3:
13.11.1.f1
cs = tc – hcs = 120 – 75 = 45 mm > 10 mm ⇒ Atende!
Além disso, ainda de acordo com o Subitem 13.10.3, os conectores devem ficar completamente embutidos no concreto
da laje, com cobrimento lateral mínimo de concreto de 25 mm.
f2) Número e distribuição dos conectores para interação completa (α ≥ 1,0)

Segundo o Subitem 13.4.3 e o Item 13.5:
F
n ≥ hd
QRd

0,3 t fcs + 0,5t wcs Lcs f ck Ec

QRd =
γcs
t fcs = t wcs = tcs = 0,304 cm
f ck = 2,5 kN/cm2
Ec = 2.415 kN/cm 2 (calculado no tópico c)

γcs = 1,25
0,3 (0,304 + 0,5 × 0,304) 15 × 2,5 × 2.415

QRd = = 127,6 kN
1,25
Fhd 2.976
n≥ = = 23,32 ⇒ n = 24 conectores (entre cada apoio e a seção de momento máximo)
QRd 127,6
Na distribuição dos conectores, deve-se obedecer às seguintes condições quanto aos espaçamentos entre linhas de
centro (centros geométricos) dessas peças na direção do eixo longitudinal da viga, conforme o Subitem 13.6.5:

hcs = 75 mm
• valor mínimo: ≥ ⇒ 150 mm
Lcs = 150 mm
Tendo em vista esses resultados, optou-se por espaçar os 24 conectores entre cada apoio (seção de momento nulo) e a
seção central (seção de momento máximo) em 180 mm, conforme mostra a figura a seguir:
270 mm 90 mm
4.500 mm

f3) Número e distribuição dos conectores para interação parcial (α = αmín )

Exemploque:
Tem-se 13.11.1.e3

QRd = 127,6 kN (calculado no tópico f2)
Fhd 2.976
n =α = 0,52 × = 12,13 ⇒ n = 13 conectores (entre cada apoio e a seção de momento máximo)
QRd 127,6
Optou-se pela distribuição mostrada na figura seguinte, que obedece aos requisitos de espaçamentos máximo
e mínimo:
250 mm 170 mm
4.500 mm

g) Força cortante resistente de cálculo da viga mista

Exemplo 13.11.1.f3
O procedimento para obtenção da força cortante resistente de cálculo (VRd ) é dado no Item 8.7 e no Subitem 8.6.2.1.
Assim:
h 404
λ= = = 44,89
tw 9
Com o perfil de aço sem enrijecedores transversais, k v = 5,0, e:

k v Ea 5,0 × 20.000
λ p = 1,10 = 1,10 = 59,22
fy 34,5
λ = 44,89 < λp = 59,22 ⇒ VRk = Vpl = 0,60 Aw f y = 0,60 × 45,7 × 0,9 × 34,5 = 851,4 kN
VRk 851,4
VRd = = = 774 kN
γa1 1,10
h) Armadura de costura para interação completa

A força de cisalhamento solicitante de cálculo na laje por unidade de comprimento, em cada um dos dois planos
longitudinais, é:
nm α Fhd b1
n b1 + b2
H v,Sd =
Lm
Lm = 4,5 m (comprimento no qual foram instalados de maneira uniforme os 34 conectores)

nm = n = 34
α = 1,0 (interação completa)
Fhd = 2.976 kN (tópico a)
b1 = b2
2.976 × 0,5
H v,Sd = = 3,31 kN/cm
450
A força de cisalhamento resistente de cálculo correspondente é:
f ctk ,inf f f
0,6 Acv + ∑ As ys + AF yF
γc γs γa
H v,Rd ≤
f ck f
0,2 Acv + 0,6 AF yF
γc γa
Lm tc
Acv = = 12 cm2/cm
Lm
fctk,inf = 0,21 fck2/3 = 0,21 × 252/3 = 1,80 MPa = 0,18 kN/cm2

f ys = 500 MPa = 50 kN/cm2 (aço CA-50)
AF = 0 (não existe fôrma de aço)
0,18 50
0,6 × 12 ×+ As = 0,93+ 43,48 As
1,40 1,15
H v,Rd ≤
2,5
0,2 × 12 × = 4,29 kN/cm
1,40
Valor máximo da área As da armadura de costura (acima desse valor, a armadura não aumenta a capacidade
resistente):
0,93 + 43,48 As ≤ 4,29 ⇒ As ≤ 0,077 cm 2/cm = 7,7 cm 2/m
Fazendo H v,Sd ≤ H v,Rd :
3,31 ≤ 0,93 + 43,48 As ⇒ As ≥ 0,055 cm 2/cm = 5,5 cm 2/m
Portanto, a área mínima da armadura de costura deve ser de 5,5 cm 2/m, perdendo a efetividade quando supera
7,7 cm 2/m. Além disso, deve-se ter:
150 mm2/m = 1,5 cm2/m
As ≥
0,002 Acv = 0,002 × 12 = 0,024 cm2/cm = 2,4 cm 2/m
Com base nos limites obtidos, deve-se empregar uma armadura entre 5,5 cm 2/m e 7,7 cm 2/m. Assim, serão usadas 7
barras de f 10 mm por metro, ou seja, 32 barras em cada metade da viga, igualmente espaçadas, em cada um dos dois
planos de cisalhamento, o que fornece uma área As igual a:
As = 7 × 0,8 = 5,60 cm2/m (área de uma barra = 0,8 cm2 conforme a Tabela do Item A.7)
O comprimento de ancoragem da armadura de costura, a partir do eixo vertical do perfil de aço, é dado por:
nm α Fhd b1
n b1 + b2
b = + b'
0,85 f cd tc
f ys 500
φ γs 10 1,15 10 φ = 10 × 10 = 100 mm
b' = = = 536,8 mm >
4 f 4 1,80 100 mm
1,575 ctk ,inf 1,575 ×
γc 1,4
2.976 × 0,5
b = + 536,8 = 81,69 + 536,8 = 618,5 mm Adotar b = 620 mm
2,5
0,85 × × 12
1,4
A figura seguinte mostra a armadura utilizada:
90 mm 70 mm
620 mm 620 mm 31 espaços de 140 mm (32 barras)
4.500 mm

Como o ambiente é de agressividade moderada, essa armadura deve ser colocada em uma posição tal que seu co-
brimento seja13.11.1.h
Exemplo de 25 mm, no mínimo. Além disso, o cobrimento aumentado em 20% não pode ser inferior à maior di-
mensão do agregado graúdo (25 mm para a Brita 1), ou seja, o cobrimento deve ser maior ou igual a 25/1,2 = 20,83 mm.
Prevalece, portanto, o valor mínimo de 25 mm para o cobrimento. Deve-se observar, ainda, que:
• o diâmetro das barras usadas não supera 1/8 da altura tc da laje (120/8 = 15 mm);
• o espaçamento entre as faces das barras supera o mínimo exigido: 20 mm, diâmetro das barras ou 1,2 vez a
dimensão máxima do agregado graúdo, o que for maior — no caso, prevalece 1,2 vez a dimensão máxima do
agregado graúdo, suposto com 25 mm, portanto, 1,2 × 25 = 30 mm;
• o espaçamento entre eixos das barras não é maior que o máximo permitido (400 mm).
Obviamente, nos casos de interação parcial, a armadura de costura pode ter área menor, uma vez que α se torna
inferior a 1,0.
i) Armadura de continuidade
A área da armadura de continuidade é igual a:
0,72 fct,ef bt tc
Asc =
σst
fct,ef = 3 MPa
1
bt = 9.000 + 9.000 = 562,5 mm (dos dois lados da viga de suporte chegam vigas com 9 m de vão)
32
tc = 120 mm
wk f ck2/3
σst = 810 ≤ f ys
φ
wk = 0,3 (agressividade ambiental moderada)
f = 12,5 mm (valor estipulado — não pode superar 20 mm nem 1/8 tc = 1/8 × 120 = 15 mm)
0,3 × 252/3
σst = 810 = 366,9 MPa 1< fys = 500 MPa2
12,5
0,72 × 3 × 562,5 × 120
Asc = = 397,4 mm2 ≅ 3,97 cm2
366,9
Conforme a tabela do Item A.7, cada barra de f = 12,5 mm tem área de 1,25 cm2. Logo, o número de barras é:
3,97
nsc = = 3,18 ⇒ Usar 4 barras
1,25
A figura seguinte representa a solução encontrada, notando-se que as barras da armadura devem estar contidas na
largura de trabalho bt = 562,5 mm e ter comprimento, para cada lado da viga de suporte, igual a 1/8 do vão das vigas
suportadas, ou seja, 9.000/8 = 1.125 mm.
1.125 mm 1.125 mm
Viga de suporte (viga principal)
bt = 562,5 mm
Vigas com 9 m de vão sob laje

com tendência de continuidade
Exemplo 13.11.1.i
A armadura de continuidade deve ter cobrimento mínimo de 25 mm. Além disso, as barras devem ser dispostas de
modo que o espaçamento entre as faces das barras não seja inferior ao mínimo exigido (prevalece 1,2 vez a dimensão
máxima do agregado graúdo, ou seja, 30 mm) e o espaçamento entre seus eixos não supere 400 mm.
13.11.4 Viga mista com h/tw entre 3,76 Ea fy e 5,70 Ea fy

No piso do Subitem 13.11.2, as vigas mistas principais V3, também biapoiadas, serão escoradas antes da cura
do concreto (as demais vigas e as lajes, como se viu no Subitem 13.11.2, não terão escoramento). Essas vigas serão
verificadas aos estados-limites últimos e ao deslocamento vertical (flecha), supondo-as com perfil soldado VS 900 x
177, em aço USI CIVIL 350. Também será verificada a vibração do piso, assumindo-se que o deslocamento axial dos
pilares é desprezável.
a) Materiais
a1) Perfil de aço das vigas (VS 900 x 177)
Ea = 20.000 kN/cm 2
fy 35
Aço USI CIVIL 350: f y = 350 MPa = 35 kN/cm 2 ⇒ fyd = = = 31,82 kN/cm 2
γa1 1,10
a2) Conectores pino com cabeça
fu = 415 MPa = 41,5 kN/cm 2
a3) Laje de concreto

f 3
fck = 30 MPa = 3 kN/cm2 ⇒ fcd = γck = = 2,14 kN/cm2
c 1,4
Ec = α i αE 5.600 f ck
f ck 30
α i = 0, 8 + 0,2 ≤ 1,0 ⇒ αi = 0,8 + 0,2 = 0,875
80 80
αE = 1, 0 (brita de gnaisse)
Ec = 0,875 × 1,0 × 5.600 30 = 26.838 MPa = 2.684 kN/cm 2
b) Dimensões e propriedades geométricas dos componentes

b1) Perfil de aço (VS 900 x 177)
350 mm
y
Ag = Aa = 225,2 cm2
22,4 mm Ix = Ia = 344.925 cm4
900 mm x x
Wx = 7.665 cm3
8 mm Zx = 8.342 cm3
Exemplo 13.11.4.b1
Notar que a relação entre o vão das vigas (Le ) e a altura da seção transversal do perfil (d) é aproximadamente igual a 18.
b2) Laje de concreto
tc = 12 cm
Le 8 Le 8 1.600 8 = 200 1.600 8 = 200

b = bint = ¢≤ b ≤ + ¢≤ b ≤ = ¢≤ b ≤ + ¢≤ b ≤ = 200 + 200 = 400 cm
e1,esq 2 e1,dir 2 900 2 = 450 900 2 = 450
c) Cargas e esforços solicitantes

As ações permanentes características, antes e após a cura do concreto, e as ações variáveis características, que são
as sobrecargas de construção e de utilização do edifício, que solicitam as vigas V3, são as reações de apoio das vigas
V1, que chegam de ambos os lados, representadas por Pk , conforme mostra a figura seguinte, cujos valores estão no
quadro em sequência:
Pk Pk Pk
A B
C D E
4m 4m 4m 4m
16 m
Exemplo 13.11.4.c
Valor de Pk Total
Tipo de ação Fase de atuação Especificação
(kN) (kN)
Perfil de aço, conectores, chapas de

Antes e após a cura 1,0 × 9 = 9,00
ligação, parafusos etc. 117,00
do concreto
Laje de concreto 12,0 × 9 = 108,00
Ações permanentes Somente antes da cura do Fôrma da laje, incluindo elementos

3,20 × 9 = 28,8 28,80
(pesos próprios) concreto de suporte
Revestimento do piso 2,0 × 9 = 18,00
Somente após a cura
Forro falso 1,0 × 9 = 9,00 70,20
do concreto
Divisórias móveis 4,8 × 9 = 43,20
Somente durante
Sobrecarga de construção 4,0 × 9 = 36,00 36,00
Ações variáveis a construção
(sobrecargas) Somente após
Sobrecarga de utilização 8,0 × 9 = 72,00 72,00
a construção
Como a viga é escorada, a carga permanente decorrente da fôrma não precisa ser considerada. A sobrecarga de
construção, quando atua antes da cura do concreto, não solicita a viga mista e, quando atua após a cura, é inferior à so-
brecarga de utilização, e, por isso, também não precisa ser considerada. Excluindo-se assim a fôrma e a sobrecarga de
construção, então as cargas concentradas nas vigas mistas V3, os momentos fletores solicitantes de cálculo na seção C
(iguais aos da seção E) e na seção D e as forças cortantes solicitantes de cálculo nos trechos A-C e C-D (iguais, res-
pectivamente, às dos trechos E-B e D-E), considerando as ações permanentes e variáveis agrupadas, são os seguintes:
Pd = 1,4 (117,00 + 70,20 + 72,00) = 362,88 kN
MC,Sd = 4 × 1,5 Pd = 6 × 362,88 = 2.177,28 kN.m = 217.728 kN.cm
MD,Sd = 8 × 1,5 Pd – 4 Pd = 8 × 362,88 = 2.903,04 kN.m = 290.304 kN.cm
VA-C,Sd = 1,5 Pd = 1,5 × 362,88 = 544,32 kN

VC-D, Sd = 1,5 Pd – Pd = 0,5 × 362,88 = 181,44 kN
d) Verificação da viga mista ao momento fletor

d1) Estado-limite último
Ea 20.000 h 900 – 2 × 22,4 855,2 Ea

¢3,76 = 3,76 = 89,88≤ < ¢ = = = 106,9≤ < ¢5,70 = 136,26≤
fy 35 tw 8 8 fy
Logo, o estado-limite último é o início do escoamento por tração da face inferior do perfil do aço ou o esmagamento
da face superior da laje de concreto por compressão.
d2) Interação completa (α ≥ 1,0)

Ea 20.000
αE = = = 7, 45
Ec 2.684
b 400
btr = = = 53,69 cm
α E 7,45
tc 90 12
Aa ya ,i + btr tc ¢d + hF + 225,20 × + 53,69 × 12 ¢90 + 0 + ≤
2 2 2
≤
ytr ,i = = = 82,79 cm
Aa + btr tc 225,2 + 53,69 × 12
ytr,i = 82,79 cm < d + hF = 90,0 + 0 = 90 cm ⇒ LNE no perfil de aço

a = d + hF + tc – ytr ,i = 90,0 + 0 + 12 – 82,79 = 19,21 cm > tc = 12 cm ⇒ Usar a = tc = 12 cm
Ac,tr = btr a = 53,69 × 12 = 644,28cm 2
2
b a3 a
( )
2
I tr = I a + Aa ytr ,i – ya,i + tr + Ac,tr ¢d + hF + tc – – ytr,i ≤
12 2
2 2
90 53,69 × 123 12
I tr = 344.925 + 225,2 82,79 – + + 644,28 90 + 0 + 12 – – 82,79 = 786.690 cm4
2 12 2
Itr 786.690
Wtr,i = = = 9.502 cm3
ytr,i 82,79
I tr 786.690
Wtr,s = = = 40.952 cm3
d + hF + tc – ytr,i 90 + 0 + 12 – 82,79
Wtr,i fyd = 9.502 × 31,82 = 302.354 kN.cm

MRd ≤ ⇒ MRd = 302.354 kN.cm
αE Wtr,s fcd = 7,45 × 40.952 × 2,14 = 652.898 kN.cm
Finalmente:
MSd = MD,Sd = 290.304 kN.cm < MRd = 302.354 kN.cm ⇒ Atende!
M Rd 302.354
Folga = = = 1,042 ⇒ 4,2%
M Sd 290.304
O momento resistente é 4,2% maior que o momento solicitante de cálculo. Embora esse percentual seja muito pe-
queno, pode-se, ainda, tentar reduzir o número de conectores fazendo-se o cálculo para interação parcial.
d3) Interação parcial (αmín ≤ α <1,0)

A redução máxima é dada pelo grau de interação mínimo da viga mista, conforme a Equação (13.11):
E 20.000
αmín ≥
1–
578 fy
(0,75 – 0,03 Le ) = 1 – 578 × 35
(0,75 – 0,03 × 16) = 0,73 ⇒ α = 0,73
mín
0,40
O grau de interação com a máxima redução possível é dado por α = 0,73, e, de acordo com o Subitem 13.6.3.4:
( )
Wef , i = Wa,i + α Wtr,i – Wa,i = 7.665 + 0,73 ( 9.502 – 7.665) = 9.235 cm3
MRd = Wef,i fyd = 9.235 × 31,82 = 293.858 kN.cm
Dessa forma:
MSd = 290.304 kN.cm < MRd = 293.858 kN.cm ⇒ Atende!
M Rd 293.858
Folga = = = 1,012 ⇒ 1,2%
M Sd 290.304
Comprova-se, assim, que interação parcial com grau de interação de 73% (valor mínimo permitido) pode ser
usada, resultando em uma folga quase nula. Caso não fosse possível aplicar esse grau de interação, poderia-se tentar
usar um grau maior, por exemplo, de 80%, 90% etc.
d4) Observação sobre a limitação de tensão

Como a viga é escorada antes da cura do concreto, não é preciso verificar a limitação de tensão na face inferior
do perfil de aço conforme a Equação (13.34) do Subitem 13.6.4, mesmo com h/t w entre 3,76 Ea f y e 5,70 Ea f y .
Somente a título de ilustração, caso a viga não fosse escorada, essa verificação de tensão seria obrigatória e deveria
ser feita como segue:
MGa,Sd M
+ L,Sd ≤ f yd
Wa,i Wef ,i
As forças concentradas nos quartos da viga devidas às ações atuantes antes da cura do concreto, incluindo a fôrma
da laje e seus elementos de suporte e excluindo a sobrecarga de construção, que tem atuação temporária, e o momento
fletor máximo correspondente são iguais a:
PGa,d = 1,4 (117,00 + 28,80) = 204,12 kN
MGa,Sd = 8 × 1,5 PGa,d – 4 PGa,d = 8 × 204,12 = 1.632,96 kN.m = 163.296 kN.cm
As forças concentradas devidas às ações atuantes depois da cura do concreto, retirando a fôrma provisória da laje,
que é descartada nessa fase, e o momento fletor máximo correspondente são iguais a:
PL,d = 1,4 (70,20 + 72,00 − 28,80) = 158,76 kN
M L,Sd = 8 × 1,5 PL,d – 4 PL,d = 8 × 158,76 = 1.270,08 kN.m = 127.008 kN.cm
Finalmente:
163.296 127.008
+ = 21,30 + 13,75 = 35,05 kN/cm 2 > f yd = 31,82 kN/cm 2
7.665 9.235
Esse resultado indica que, se a viga não tivesse escoramento antes da cura do concreto, o perfil deveria ser modifi-
cado. Deve-se notar, ainda, que, mesmo usando interação completa, o que faria Wef,i ser igual a Wtr,i, ou seja, 9.502 cm3,
a condição de limitação de tensão não seria atendida.
e) Dimensões, quantidade e distribuição dos conectores de cisalhamento pino com cabeça

e1) Definição do número de conectores
Serão usados conectores de cisalhamento pino com cabeça com diâmetro, dcs, de 19 mm.
α = α mín = 0,73 (calculado no tópico d)
0,85 f cd btc = 0,85 × 2,14 × 400 × 12 = 8.731 kN

Fhd ≤ ⇒ Fhd = 7.166 kN
Aa f yd = 225,2 × 31,82 = 7.166 kN
1 Acs f ck Ec
2 γcs
QRd ≤
Rg Rp Acs fucs
γcs
dcs2 × 1,92
Acs = = = 2,84 cm 2 (conectores com dcs = 19 mm)
4 4
fck = 3,0 kN/cm 2
Rg = Rp = 1,0 (conectores soldados diretamente sobre o perfil de aço)
fucs = 415 MPa = 41,5 kN/cm 2
1 2,84 × 3,0 × 2.684

× = 101,94 kN
2 1,25
QRd ≤ ⇒ QRd = 94,29 kN
1,0 × 1,0 × 2,84 × 41,5
= 94,29 kN
1,25
Fhd 7.166
n=α = 0,73 × = 55,48
QRd 94,29
Portanto, 56 conectores devem ser posicionados entre cada apoio (seção de momento nulo) e a seção de momento
máximo, que, no caso, é a seção central. Como existem também cargas concentradas nessa viga fora da seção central,
deve-se, ainda, determinar o número de conectores necessários entre as seções dessas cargas concentradas e o apoio
mais próximo. Esse número, de acordo com a Equação (13.35), é igual a:
M P,Sd – M a,Rd
nP = n ¢
M Sd – M a,Rd
≤
MP,Sd = MC,Sd = 217.728 kN.cm (calculado no tópico c)

MSd = MD,Sd = 290.304 kN.cm (calculado no tópico c)
λ – λp
(
Ma,Rk = Ma, pl – Ma, pl – Mr )λ r
– λp
Ma,pl = Zx f y = 8.342 × 35 = 291.970 kN.cm

Mr = f y Wx = 35 × 7.665 = 268.275 kN.cm
h
λ= = 106,9
tw
Ea
λp = 3,76 = 89,88
fy
Ea
λ r = 5,70 = 136,26
fy
106,90 – 89,88
Ma,Rk = 291.970 – ( 291.970 – 268.275) = 283.275 kN.cm
136,26 – 89,88
Ma,Rk 283.275
Ma,Rd = = = 257.523 kN.cm
γa1 1,10
Como Ma,Rd > MP,Sd, não há a necessidade de nenhum requisito quanto ao número de conectores entre as seções de
cargas concentradas e o apoio mais próximo, podendo-se manter a distribuição uniforme ao longo da viga.
e2) Escolha da altura do conector e verificação dos cobrimentos

Inicialmente, quando se usam conectores pino com cabeça em lajes maciças de concreto, deve-se:
• escolher os conectores com base na sua altura após a instalação, conforme o Subitem 13.4.2
hcs – 5 mm ≥ 4dcs = 4 × 19 = 76 mm ⇒ hcs ≥ 81 mm ⇒ adotar hcs = 80 mm (Tabela 13.1), apesar da diferença
de 1 mm.
cs = tc – hcs + 5 mm = 120 – 80 + 5 = 45 mm > 10 mm ⇒ Atende!
Além disso, conforme o Subitem 13.10.3, os conectores devem ser completamente embutidos no concreto da laje, com
cobrimento lateral mínimo de 25 mm, o que obviamente acontece nas vigas estudadas.
e3) Distribuição dos conectores

Os conectores, que podem ser distribuídos uniformemente, serão posicionados em duas linhas longitudinais. As
seguintes condições quanto aos espaçamentos entre linhas de centro de conectores, conforme o Subitem 13.6.5, de-
vem ser obedecidas:
• valor máximo longitudinal: 8 tc = 8 × 120 = 960 mm

• valor mínimo longitudinal: 6 dcs = 6 × 19 = 114 mm
• valor mínimo transversal: 4 dcs = 4 × 19 = 76 mm
• dcs = 19 mm ≤ 2,5 × 22,4 = 56 mm
Com base nesses resultados, optou-se por espaçar os 56 conectores entre cada apoio (seção de momento nulo) e a se-
ção central (seção de momento máximo) em linhas duplas a cada 280 mm, conforme mostra a figura seguinte:
300 mm 140 mm
8.000 mm

f) Verificação à força cortante

OExemplo
procedimento
13.11.4.e3 para verificação das vigas mistas à força cortante é dado no Item 8.7 e no Subitem 8.6.2.1. Isso
significa que se considera apenas o perfil de aço resistindo a essa força. Assim, faz-se:
h
λ= = 106,90
tw
Inicialmente, obtém-se a força cortante resistente de cálculo do perfil de aço, supondo o perfil de aço sem enrije-
cedores transversais:
k v = 5,0
k v Ea 5,0 × 20.000
λ p = 1,10 = 1,10 = 58,80
fy 35
k v Ea
λ = 106,90 > λ p = 58,80 ⇒ λ r = 1,37 = 73,23
fy
2
λp
λ > λ r ⇒ VRk = 1,24 ¢ ≤ Vpl
λ
Vpl = 0,60 Aw f y = 0,60 × 90 × 0,80 × 35 = 1.512 kN

2
58,80 V 567,25
VRk = 1,24 ¢ ≤ 1.512 = 567,25 kN ⇒ VRd = Rk = = 515,68 kN
106,90 γa1
1,10
Nos trechos A-C e E-B:

VA-C, Sd = 544,32 kN > VRd = 515,68 kN
Logo, enrijecedores transversais são necessários. Esses enrijecedores, em uma primeira tentativa, serão colocados
subdividindo o comprimento de 4,0 m em dois painéis de aproximadamente 2,0 m, conforme se vê a seguir (o valor do
espaçamento a, igual a 2 m, no projeto final da viga, poderá ser ligeiramente alterado, para evitar interferência entre o
enrijecedor de extremidade com os elementos de ligação da viga V3 com o pilar e do enrijecedor mais interno com os
os elementos de ligação da viga V1 na Viga V3 ):
A C
< 3
a 200  2 2
= = 2 ,34   260   260 
h = 855,2 mm  
h 85,52 <  h t  =  106 ,9  = 5 ,92
  w  
5 ,0
k v = 5 ,0 + = 5 ,91
a = 2,0 m a = 2,0 m 2 ,34 2
Dessa forma:
Exemplo
k E 13.11.4.f 5,91× 20.000
λ p = 1,10 v a
= 1,10 = 63,92
fy 35
k v Ea
λ = 106,90 > λ p = 63,92 ⇒ λ r = 1,37 = 79,62
fy
2 2
λp 63,92
λ = 106,90 > λ r = 79,62 ⇒ VRk = 1,24 ¢ ≤ V pl = 1,24 ¢ ≤ 1.512 = 670,33 kN
λ 106,90
VRk 670,33
VRd = = = 609,39 kN > VA-C,Sd = 544,32 kN ⇒ Atende!
γa1 1,10
Portanto, três enrijecedores transversais precisam ser colocados nos trechos A-C e E-B. Esses enrijecedores devem
ser dimensionados de acordo com as regras fornecidas no Capítulo 8.
• Nos trechos C-D e D-E:

Supondo que esses trechos não tenham enrijecedores transversais (VRd = 515,68 kN), tem-se:
VC-D, Sd = 181,44 kN < VRd = 515,68 kN ⇒ Atende!
g) Verificação da flecha das vigas

• Limitação de tensão para cálculo elástico da flecha
Para aplicação da análise elástica no cálculo da flecha, é necessário que a seguinte condição seja atendida:
MGa,Sk M
+ L,Sk ≤ fy
Wa,i Wef,i
M Ga,Sk = 0 (viga escorada)
Pk = 117,00 + 70,20 + 72,00 = 259,20 kN/m

M L,Sk = 8 × 1,5 Pk – 4 Pk = 8 × 259,20 = 2.073,60 kN.m = 207.360 kN.cm
Wef,i = 9.235 cm3 (calculado no tópico d3)

0 207.360
+ = 22,45 kN/cm 2 < f y = 35 kN/cm 2 ⇒ Atende!
Wa,i 9.235
• Condição a ser atendida e esclarecimentos

A flecha máxima na viga deve atender à seguinte condição:
L 1.600
δmáx ≤ δp = e = = 4,57 cm
350 350
A flecha máxima na viga escorada é igual a:
δmáx = δp,ld + δv,cd + δv,ld – δc
onde δp,ld é a flecha da seção mista causada pelas ações permanentes (ações de longa duração), δv,cd é a flecha
causada pelas ações variáveis de curta duração, δv,ld é a flecha causada pelas ações variáveis de longa duração
e δc é a contraflecha dada ao perfil de aço.
O valor das ações variáveis de longa duração, a ser usado para determinação de δv,ld , corresponde ao valor
quase permanente dessas ações, dado pelo produto da totalidade das ações variáveis pelo fator de redução ψ2,
igual a 0,4 para edifícios de escritórios, conforme a Tabela 4.7. O valor das ações variáveis de curta duração a
ser usado para determinação de δv,cd, consequentemente, corresponde à totalidade das ações variáveis, menos
as ações variáveis de longa duração.
No cálculo das flechas δp,ld e δv,ld , causadas por ações de longa duração, deve-se utilizar o momento de inércia
efetivo da seção mista transformada, Ief,ld , obtido com a razão modular, αE , multiplicada por 3, para levar em
conta os efeitos de fluência e retração do concreto. No cálculo da flecha δv,cd , causada por uma ação de curta
duração, usa-se o momento de inércia efetivo, Ief , obtido a partir do momento de inércia da seção transformada,
Itr , calculado com a razão modular, αE , sem alteração.
• Flecha causada pelas ações permanentes (δp,ld )

As ações permanentes atuantes na viga mista durante seu período de vida útil são os pesos próprios do perfil
de aço, dos conectores, elementos de ligação etc., da laje de concreto, do revestimento do piso, do forro falso e
das divisórias móveis. Considerando que essas ações são representadas por cargas concentradas nos quartos do
vão, de valor Pp,ld, com base nos casos C.1.2 e C.1.4 da Tabela C.1, tem-se que:
2,375 Pp,ld L3e

δ p,ld =
48 EaIef,ld
Pp,ld = 117,00 + 70,20 = 187,20 kN

Ief,ld = I a + α Itr,ld – I a
Ea 20.000
α E ,ld = 3 = 3× = 22,35
Ec 2.684
b 400
btr,ld = = = 17,90 cm
αE,ld 22,35
tc 90 12
Aa ya,i + btr,ld tc d + hF + 225,2 × + 17,90 × 12 90 + 0 +
2 2 2
ytr ,i,ld = = = 69,90 cm
Aa + btr, ld tc 225,2 + 17,90 × 12
ytr,i,ld = 69,90 cm < d = 90 cm ⇒ LNE no perfil de aço

a = d + hF + tc – ytr ,i,ld = 90 + 0 +12 – 69,90 = 32,10 cm > tc = 12 cm ⇒ Usar a = tc = 12 cm
Ac,tr,ld = btr,lda = 17,90 × 12 = 214,80 cm2

2
btr ,ld a 3 a
( )
2
I tr ,ld = I a + Aa ytr, i,ld – ya,i + + Ac,tr,ld ¢d + hF + tc – – ytr,i,ld ≤
12 2
2 2
90 17,90 × 123 12
Itr,ld = 344.925 + 225,2 69,90 – + +214,80 90 + 0 + 12 – – 69,90 = 633.453 cm4
2 12 2
Ief , ld = 344.925 + 0,73 (633.453 – 344.925) = 591.443 cm4
2,375 × 187,20 × 1.6003

δp,ld = = 3,21 cm
48 × 20.000 × 591.443
• Flecha causada pelas ações variáveis de curta duração (δv,cd )

As ações variáveis de curta duração são a totalidade das ações variáveis, menos as ações variáveis de longa
duração, ou seja, a totalidade das ações variáveis multiplicadas por (1 − ψ2 ). Dessa forma:
2,375 Pv,cd L3e
δ v,cd =
48 Ea Ief
Pv,cd = (1 – ψ2) Pv,total = (1 – 0,4) 72,00 = 43,20 kN
I ef = I a + α ( I tr – I a ) = 344.925 + 0,73 ( 786.690 – 344.925) = 722.369 cm4
2,375 × 43,20 × 1.6003

δ v,cd = = 0,61 cm
48 × 20.000 × 722.369
• Flecha causada pelas ações variáveis de longa duração (δv,ld )
As ações variáveis de longa duração são a totalidade das ações variáveis multiplicadas por ψ2. Portanto:
2,375 Pv,ld L3e
δv,ld =
48 Ea Ief,ld
Pv,ld = ψ2 Pv,total = 0,4 × 72,00 = 28,80 kN

2,375 × 28,80 × 1.6003
δv,ld = = 0,49 cm
48 × 20.000 × 591.443
• Necessidade de contraflecha e verificação final
Caso não haja contraflecha no perfil de aço, então:
δmáx,sem = δp,ld + δv,cd + δv,ld = 3,21 + 0,61 + 0,49 = 4,31 cm
Esse valor é inferior à flecha permitida, igual a 4,57 cm, indicando que não há a necessidade de se executar
contraflecha.
h) Verificação da vibração do piso

Para verificação da vibração do piso, as flechas das vigas mistas devem ser calculadas, resumidamente:
• com a combinação frequente de ações, considerando as ações que atuam após a cura do concreto;
• com o momento de inércia da seção homogeneizada, desprezando-se os efeitos de retração e fluência do con-
creto, supondo sempre interação completa entre o perfil de aço e a laje, e tomando como largura efetiva da laje
o valor obtido conforme o Subitem 13.3.2, mas substituindo-se 1/8 do vão da viga mista por 1/5 do vão.
Assim, para as vigas secundárias V1 (Subitem 13.11.2), a largura efetiva da laje de concreto para determinação da
flecha para efeito de vibração pode ser dada por:
Le 5 Le 5 900 5 = 180 900 5 = 180

b = bint = ≤ + ≤ = ≤ + ≤ = 180 +180 = 360 cm
e1,esq 2 e1,dir 2 400 2 = 200 400 2 = 200
Com essa nova largura efetiva, o momento de inércia da seção homogeneizada, para interação completa, Itr , é calcu-
lado como segue:
αE = 7,45 (calculado no tópico h do Subitem 13.11.2)
b 360
btr = = = 48,32 cm
αE 7,45
t 40,3 12
Aa ya,i + btr tc ¢d + hF + c ≤ 59,2 × + 48,32 × 12 ¢40,3+ 0 + ≤
2 2 2
ytr ,i = = = 43,88 cm
Aa + btr tc 59,2 + 48,32 × 12
ytr,i = 43,88 cm > d = 40,3 cm ⇒ LNE na laje de concreto

a = d + hF + tc – ytr ,i = 40,3 + 0 +12 – 43,88 = 8,42 cm (< tc = 12 cm)
Ac,tr = btr a = 48,32 × 8,42 = 406,85 cm2
2
btr a 3 a
( )
2
I tr = I a + Aa ytr ,i – ya,i + + Ac,tr ¢d + hF + tc – – ytr ,i ≤
12 2
2 2
40,3 48,32 × 8,423 8,42
I tr = 15.690 + 59,2 ¢43,88 – ≤ + + 406,85 ¢40,3 + 0 + 12 – – 43,88≤ = 58.641 cm4
2 12 2
A flecha máxima das vigas V1 é dada por:
δmáx,V1 = δp,vm,V1 + ψ1 δv,vm,V1
5q p,vm L4e
δp,vm,V1 =
384 Ea I tr

qp,vm = 13,00 + 7,80 = 20,80 kN/m = 0,2080 kN/cm
5 × 0,2080 × 9004
δp,vm,V1 = = 1,52 cm
384 × 20.000 × 58.641
5qv,vm L4e
δv,vm,V1 =
384 Ea I tr

qv,vm = 8,00 kN/m = 0,08 kN/cm
5 × 0,08 × 9004
δ v,vm,V1 = = 0,58 cm
384 × 20.000 × 58.641
ψ1 = 0,6 (Tabela 4.7 — edifício de escritórios)

δmáx = 1,52 + 0,6 × 0,58 = 1,87 cm
Para as vigas principais V3:
Le 5 Le 5 1.600 5 = 320 1.600 5 = 320
b = bint = ¢≤ b ≤ + ¢≤ b ≤ = ¢≤ b ≤ + ¢≤ b ≤ = 320 + 320 = 640 cm
e1,esq 2 e1,dir 2 900 2 = 450 900 2 = 450
b 640
btr = = = 85,91 cm
E 7,45
t 90 12
Aa ya,i + btr tc ¢d + hF + c ≤ 225,20 × + 85,91 × 12 ¢90 + 0 + ≤
2 2 2
ytr ,i = = = 86,87 cm
Aa + btr tc 225,2 + 85,91 × 12
ytr,i = 86,87 cm < d = 90,0 cm ⇒ LNE no perfil de aço
a = d + hF + tc – ytr ,i = 90,0 + 0 + 12 – 86,87 = 15,13 cm > tc = 12 cm ⇒ Usar a = tc = 12 cm
Ac,tr = btr a = 85,91 × 12 = 1.031 cm2

2
btr a 3 a
( )
2
I tr = I a + Aa ytr ,i – ya,i + + Ac,tr ¢d + hF + tc – – ytr ,i ≤
12 2
2 3 2
90 85,91 × 12 12
I tr = 344.925 + 225,2 ¢86,87 – ≤ + + 1.031 ¢90 + 0 +12 – – 86,87≤ = 838.034 cm4
2 12 2
δmáx,V2 = δp,vm,V2 + ψ1 δv,vm,V2
2,375 Pp,vm L3e

δ p,vm,V2 =
48 Ea I tr
Pp,vm = 117,00 + 70,20 = 187,20 kN

2,375 × 187,20 × 1.600 3
δ p,vm,V2 = = 2,26 cm
48 × 20.000 × 838.034
2,375 Pv,vm L4e

δ v,vm,V2 =
48 Ea I tr

Pv,vm = 72,00 kN
2,375 × 72,00 × 1.600 3
δ v,vm,V2 = = 0,87 cm
48 × 20.000 × 838.034
δmáx,V2 = 2,26 + 0,6 × 0,87 = 2,78 cm
O deslocamento vertical máximo do piso ocorre no meio do vão das vigas secundárias V1, que se apoiam na se-
ção central das vigas principais V3. O valor desse deslocamento, tendo em vista que a deformação axial dos pilares é
desprezável, é:
δmáx, piso = δmáx,V1 + δmáx,V3 = 1,87 + 2,78 = 4,65 cm = 46,5 mm > 20 mm ⇒ Não atende!
Esse resultado indica que o piso pode estar sujeito a vibrações inaceitáveis. Uma solução seria trocar os perfis de aço
das vigas por perfis de maior inércia. Outra solução, um pouco mais complexa, seria submeter o piso a uma análise
dinâmica rigorosa para avaliar se de fato há a necessidade de alguma alteração.
13.11.5 Viga mista secundária com perfil laminado não escorado e laje mista
O piso esquematizado na figura a seguir pertence a um depósito de um edifício comercial situado em local de
agressividade ambiental moderada e é constituído por vigas mistas biapoiadas. A laje é mista, com fôrma MF-75
de 0,95 mm de espessura, altura total de 150 mm e concreto com resistência característica à compressão, fck , igual a
25 MPa e agregado graúdo de gnaisse. Nessa laje, de acordo com a Tabela 12.4, utilizou-se tela soldada Q-75 (barras
com diâmetro de 3,8 mm, espaçadas de 150 mm) para evitar fissuras causadas por retração ou por variações de tempe-
ratura. Propôs-se para as vigas mistas secundárias internas V1 o perfil laminado W 310 x 28,3, em aço ASTM A 572 –
Grau 50. Essas vigas serão verificadas aos estados-limites últimos causados pelo momento fletor e pela força cortante
e ao deslocamento vertical (flecha), sabendo que elas não serão escoradas antes da cura do concreto. Será determinada
a quantidade e a distribuição dos conectores de cisalhamento, do tipo pino com cabeça, usando interação parcial, se
possível. Também, será projetada a armadura de costura e a armadura de continuidade sobre a viga principal V3.
Direção das Tela soldada Q-75 ht = 150 mm

2,5 m
nervuras V1
V1
V3 2,5 m tc = 75 mm
V1 V1
hF = 75 mm
2,5 m
Fôrma MF-75
7 ,5 m 7 ,5 m
Além dos pesos próprios (será considerado, simplificadamente, o peso próprio dos perfis de aço, conectores,
elementos de ligação etc. como igual a 0,25 kN/m2), o piso deverá suportar um revestimento impermeabilizante com
peso de 1,35 kN/m2 e uma ação variável total de 5 kN/m 2. Deve ser considerada, ainda, uma sobrecarga de construção
Exemplo 13.11.5
de 1,0 kN/m 2, conforme o Subitem 4.2.3.
a) Materiais
a1) Perfil de aço das vigas (W 310 x 28,3)
Ea = 20.000 kN/cm 2
fy 34,5
Aço ASTM A572 – Grau 50: f y = 345 MPa = 34,5 kN/cm2 ⇒ f yd = = = 31,36 kN/cm 2
γa1 1,10
a2) Conectores pino com cabeça
fu = 415 MPa = 41,5 kN/cm 2
a3) Laje de concreto

fck 2,5
fck = 25 MPa = 2,5 kN/cm2 ⇒ fcd = = = 1,79 kN/cm2
γc 1,4
Ec = α i αE 5.600 f ck
f ck 25
α i = 0,8 + 0,2 ≤ 1,0 ⇒ αi = 0,8 + 0,2 = 0,8625
80 80
α E = 1,0 (brita de gnaisse)
Ec = 0,8625 × 1,0 × 5.600 25 = 24.150 MPa = 2.415 kN/cm 2
a4) Fôrma de aço da laje mista

Aço ASTM A653 – Grau 40 (ZAR 280): f yF = 280 MPa = 28,0 kN/cm2 102 mm
y
b) Dimensões e propriedades geométricas Ag = Aa = 36,5 cm2
dos componentes
8,9 mm 10 mm Ix = Ia = 5.500 cm4
b1) Perfil de aço (W 310 x 28,3)
309 mm x x
Notar que a relação entre o vão das vigas (Le) e a altura Wx = 356,0 cm3
da seção transversal do perfil (d) é aproximadamente igual
a 24. 6,0 mm Zx = 412,0 cm3
Exemplo 13.11.5.b1
b2) Laje mista de aço e concreto

Laje mista com ht = hF + tc = 150 mm e nervuras perpendiculares ao eixo das vigas V1. De acordo com o
Subitem 13.10.1, devem ser verificadas inicialmente as seguintes disposições construtivas:
• hF = 75 mm = valor máximo permitido ⇒ Atende!
• bF = 137 mm > 50 mm ⇒ Atende!
• tc = 75 mm > 50 mm ⇒ Atende!
A largura efetiva da laje é igual a:
Le 8 Le 8 750 8 = 93,75 750 8 = 93,75

b = bint = ¢≤ b ≤ + ¢≤ b ≤ = ¢≤ b ≤ + ¢≤ b ≤ = 93,75 + 93,75 = 187,5 cm
e1,esq 2 e1,dir 2 250 2 = 125,0 250 2 = 125,0
c) Cargas e esforços solicitantes

As ações permanentes características, antes e após a cura do concreto, e as ações variáveis características, que
são as sobrecargas de construção e de utilização do edifício, que solicitam as vigas V1 como cargas uniformemente
distribuídas, qk , são apresentadas no quadro seguinte:
Valor de qk
Tipo de ação Fase de atuação Especificação
(kN/m)
Perfil de aço, conectores, elementos de ligação etc. 0,25 × 2,5 = 0,625

Antes e após a cura do
Ações permanentes concreto Laje de concreto
2,75 × 2,5 = 6,875
(pesos próprios) (Tabela 12.2)
Somente após a cura do
Revestimento impermeabilizante 1,35 × 2,5 = 3,375
concreto
Somente durante a
Sobrecarga de construção 1,0 × 2,5 = 2,50
Ações variáveis construção
(sobrecargas) Somente após a
Sobrecarga de utilização 5,0 × 2,5 = 12,50
construção
As cargas uniformemente distribuídas nas vigas e os esforços solicitantes de cálculo máximos são os seguintes:
• Fase de construção, solicitando apenas o perfil de aço
qpa,d = 1,15 × 0,625 + 1,25 × 6,875 + 1,30 × 2,50 = 12,56 kN/m
qpa,d L2e 12,56 × 7,52
M pa,Sd = = = 88,31 kN.m = 8.831 kN.cm
8 8
qpa,d Le 12,56 × 7,5
V pa,Sd = = = 47,10 kN
2 2
• Fase de utilização (vida útil) do edifício, solicitando a viga mista
qvm,d = 1,25 × 0,625 + 1,35 × 6,875 + 1,50 × 3,375 + 1,50 × 12,5 = 33,88 kN/m
qvm,d L2e 33,88 × 7,52
M vm,Sd = = = 238,22 kN.m = 23.822 kN.cm
8 8
qvm,d Le 33,88 × 7,5
Vvm,Sd = = = 127,05 kN
2 2
Deve-se notar que a determinação separada dos esforços solicitantes no perfil de aço isolado e na viga mista re-
sulta do fato de as vigas V1 não serem escoradas antes da cura do concreto.
d) Verificação do perfil de aço isolado ao momento fletor

Como as vigas V1 não são escoradas antes da cura do concreto, nessa fase da obra os perfis de aço trabalham
isoladamente na resistência às solicitações atuantes. Supondo que a fôrma de aço da laje mista tenha sido fixada a
esses perfis de modo que eles não possam sofrer flambagem lateral com torção (FLT), o que ocorre usualmente, os
estados-limites últimos aplicáveis se limitam à flambagem local da mesa comprimida (FLM) e à flambagem local da
alma (FLA). Logo:
• FLM
b 102 / 2
λ= = = 5,73
t 8,9
Ea 20.000
λ p = 0,38 = 0,38 = 9,15
fy 34,5
λ = 5,73 < λ p = 9,15 ⇒ Mpa,Rk = Mpa,pl = Zx f y = 412,0 × 34,5 = 14.214 kN.cm

• FLA
h 309 – 2 (8,9 + 10 ) 271,2
λ= = = = 45,2
tw 6,0 6,0
Ea
λ p = 3,76 = 90,53
fy
λ = 45,2 < λ p = 90,53 ⇒ Mpa,Rk = Mpa,pl = 14.214 kN.cm

• Resumo
Mpa,Rk = 14.214 kN.cm
M pa,Rk 14.214
M pa,Sd = 8.831 kN.cm < M pa,Rd = = = 12.922 kN.cm ⇒ Atende!
γa1 1,10
M pa,Rd 12.922
Folga = = = 1,463 ⇒ 46,3%
M pa,Sd 8.831
e) Verificação da viga mista ao momento fletor

e1) Estado-limite último
Tem-se que:
h
= 45,2 < λ = 90,53
tw p
Logo, o estado-limite último é a plastificação total da seção transversal (formação de rótula plástica).
e2) Interação completa (α ≥ 1,0)

0,85 f cd btc = 0,85 × 1,79 × 187,5 × 7,5 = 2.140 kN
Aa f yd = 36,5 × 31,36 = 1.145 kN
Como 0,85 fcd b tc = 2.140 kN > Aa f yd = 1.145 kN, a linha neutra plástica (LNP) passa pela laje de concreto e, con-
forme o Subitem 13.6.3.1a:
a
M vm,Rd = Tad ad1 + hF + tc – b
2
Tad = Aa f yd = 1.145 kN
d 30,9
d1 = = = 15,45 cm
2 2
Tad 1.145
a
M vm,Rd = Tad ad1 + hF + tc – b
28 2
Dimensionamento de elementos estruturais de aço e mistos de aço e concreto~~
Tad = Aa f yd = 1.145 kN
d 30,9
d1 = = = 15,45 cm
2 2
Tad 1.145
a= = = 4,01 cm
0,85 f cd b 0,85 × 1,79 × 187,5
4,01
M vm,Rd = 1.145 a15,45 + 7,5 + 7,5 – b = 32.570 kN.cm
2
Finalmente:
Mvm,Sd = 23.822 kN.cm < Mvm,Rd = 32.570 kN.cm ⇒ Atende!
M vm,Rd 32.570
Folga = = = 1,367 ⇒ 36,7%
M vm, Sd 23.822
O momento resistente é 36,7% maior que o momento solicitante de cálculo, portanto, é possível reduzir o número
de conectores por meio do cálculo para interação parcial. Outra opção seria tentar usar um perfil de aço mais leve.
e3) Interação parcial (αmín ≤ α ≤ 1,0)

A redução máxima é dada pelo grau de interação mínimo da viga mista, conforme a Equação (13.11):
E 20.000
1– 0,75 – 0,03Le = 1 – 0,75 – 0,03 × 7,5 = 0,47
αmín ≥ 578 fy 578 × 34,5 ⇒ αmín = 0,47
0,40
Dessa forma, o grau de interação com a máxima redução possível é dado por α = 0,47, e, de acordo com o Subitem 13.6.3.2:
0,85 f cd btc = 2.140 kN
Fhd ≤ u ⇒ Fhd = 1.145 kN
Aa f yd = 1.145 kN
a
M vm,Rd = Cad ( d – yt – yc ) + Ccd atc – + hF + d – ytb
2
Ccd = Fhd = 0,47 × 1.145 = 538,2 kN

1 1
Cad = 1 A f – Ccd 2 = 2 11.145 – 538,22 = 303,4 kN
2 a yd
Ccd 538,2
a= = = 1,89 cm
0,85 f cd b 0,85 × 1,79 × 187,5
A fs f yd = 1 10,2 × 0,602 31,36 = 191,9 kN
Cad > Afs f yd ⇒ LNP na alma do perfil de aço
Cad – A fs f yd 303,4 – 191,9

y p = t fs + hw s t = 0,89 + 29,12 s t = 6,82 cm
1 hwtw 2 f yd 1 29,12 × 0,602 31,36
10,2 ×
0,892 1 6,82 – 0,892 0,89 t
+ 1 6,82 – 0,892 0,60 s +
2 2
yc = = 1,41 cm
10,2 × 0,89 + 1 6,82 – 0,892 0,60
10,2 ×
0,892 1 30,9 – 6,82 – 0,892 0,89 t
+ 1 30,9 – 6,82 – 0,892 0,60 s +
2 2
yt = = 7,73 cm
10,2 × 0,89 + 1 30,9 – 6,82 – 0,892 0,60
1,89
M vm,Rd = 303,41 30,9 – 7,73 – 1,412 + 538,2 q 7,5 – + 7,5 + 30,9 – 7,73 r = 26.636 kN.cm
2
× +1 2
10,2 ×
0,892 1 30,9 – 6,82 – 0,892 0,89 t
+ 1 30,9 – 6,82 – 0,892 0,60 s +
2 2 Resolução dos exemplos de aplicação do Capítulo 13 29
yt = = 7,73 cm
10,2 × 0,89 + 1 30,9 – 6,82 – 0,892 0,60
1,89
M vm,Rd = 303,41 30,9 – 7,73 – 1,412 + 538,2 q 7,5 – + 7,5 + 30,9 – 7,73 r = 26.636 kN.cm
2
Finalmente:
Mvm,Sd = 23.822 kN.cm < Mvm,Rd = 26.636 kN.cm ⇒ Atende!
M vm,Rd 26.636
Folga = = = 1,118 ⇒ 11,8%
M vm,Sd 23.822
e4) Limitação de tensão

Apesar de a viga não ser escorada antes da cura do concreto, não é necessário verificar a limitação de tensão na
face inferior do perfil de aço conforme a Equação (13.34) do Subitem 13.6.4, uma vez que h/t w não supera 3,76 Ea fy .
f) Dimensões, quantidade e distribuição dos conectores de cisalhamento pino com cabeça

f1) Definição do número de conectores
Serão usados conectores de cisalhamento pino com cabeça com diâmetro, dcs, de 19 mm. Assim:
F
n = α hd
QRd
α = α mín = 0, 47 (calculado no tópico e)
Fhd = 1.145 kN (calculado no tópico e)
1 Acs f ck Ec
2 γ
QRd ≤ e cs
Rg Rp Acs fucs
γcs
dcs2 × 1,92 2
Acs = = = 2,84 cm (conectores com dcs = 19 mm)
4 4
fck = 2,5 kN/ cm2
Rg = 1,0 (conector soldado em uma nervura de fôrma de aço perpendicular ao perfil de aço)
Rp = 0,75 (valor assumido inicialmente, pressupondo ser possível colocar todos os conectores na posição
de emh, igual ou superior a 50 mm, como mostra a figura a seguir, com a fôrma utilizada na laje mista
— deve-se salientar que a fôrma MF-75 possui um enrijecimento (ressalto) no centro da face inferior da
nervura que impede que o conector seja colocado nesse local)
emh =~ 137/2 + 119/4 – 19/2 = 88,75 mm > 50 mm
119 mm
bF 137 mm
Apoio Seção central Apoio
274 mm
Exemplo 13.11.5.f1
fucs = 415 MPa = 41,5 kN/cm 2
1 2,84 × 2,5 × 2.415

× = 88,27 kN
2 1,25
QRd ≤ e ⇒ QRd = 70,72 kN
1,0 × 0,75 × 2,84 × 41,5
= 70,72 kN
1,25
1.145
n = 0,47 × = 7,61
70,72
Portanto, 8 conectores devem ser posicionados entre cada apoio (seção de momento nulo) e a seção de momento má-
ximo que, no caso, como as vigas possuem carga uniformemente distribuída, é a seção central.
f2) Escolha da altura do conector e verificação dos cobrimentos

Inicialmente, quando se usam conectores pino com cabeça em lajes mistas de concreto, deve-se:
• escolher a altura do conector, hcs, com base na altura necessária de 40 mm acima do topo da fôrma, conforme
o Subitem 13.10.1
hcs – 9 mm – hF ≥ 40 mm ⇒ hcs ≥ 40 + 9 + 75 = 124 mm ⇒ adotar hcs = 135 mm (Tabela 13.1).
• verificar a altura do conector após a instalação, conforme o Subitem 13.4.2
hcs – 9 mm ≥ 4 dcs ⇒ 135 – 9 = 126 mm > 4 × 19 = 76 mm ⇒ Atende!
cs = ht – hcs + 9 mm = 150 – 135 + 9 = 24 mm > 10 mm ⇒ Atende!
f3) Distribuição dos conectores

O espaçamento longitudinal entre linhas de centro de conectores, conforme o Subitem 13.6.5, deve ter:
• valor máximo: 8 (tc + hF) = 8 (75 + 75) = 1.200 mm

• valor mínimo: 6 dcs = 6 × 19 = 114 mm
Os 8 conectores necessários em cada metade de vão (entre cada apoio e a seção central) devem ser colocados de
acordo com esses espaçamentos e dentro das nervuras, ou seja, com espaçamentos de 274 mm (quando colocados
em duas nervuras adjacentes) ou de 548 mm (quando colocados saltando uma nervura). Como a metade do vão tem
3.750 mm, podendo abrigar 13 nervuras, os conectores podem ser dispostos em apenas uma linha longitudinal. A
figura seguinte apresenta uma ideia da distribuição dos conectores ao longo das vigas V1:
≈ 1.558 mm ≈ 2.192 mm
188 mm
13 × 274 = 3.562 mm
3.750 mm
Eixo de apoio Seção central
g) Verificação à força cortante

Exemplo 13.11.5.f3
O procedimento para verificação das vigas mistas à força cortante é dado no Item 8.7 e no Subitem 8.6.2.1. Isso
significa que se considera apenas o perfil de aço resistindo a essa força. Assim, faz-se:
h
λ= = 45,2
tw
Supondo o perfil de aço sem enrijecedores transversais, k v = 5,0, e:

k v Ea 5,0 × 20.000
λp = 1,10 = 1,10 = 59,22
fy 34,5
λ = 45,2 < λ p = 59,22 ⇒ VRk = V pl = 0,60 Aw f y = 0,60 × 30,9 × 0,60 × 34,5 = 383,8 kN
Finalmente:
VRk 383,8
Vvm,Sd ≤ VRd ⇒ 127,05 kN < = = 348,9 kN ⇒ Atende!
γa1 1,10
h) Verificação da flecha das vigas

• Limitação de tensão para cálculo elástico da flecha
Para aplicação da análise elástica no cálculo da flecha, é necessário que a seguinte condição seja atendida:
M Ga,Sk M L,Sk
+ ≤ fy
Wa,i Wef,i
qGa,k = 0,625 + 6,875 = 7,50 kN/m
qGa,k L2e 7,50 × 7,52

MGa,Sk = = = 52,73 kN.m = 5.273 kN.cm
8 8
qL, k = 3,38 + 12,50 = 15,88 kN/m
qL,k L2e 15,88 × 7,52

M L,Sk = = = 111,66 kN.m = 11.166 kN.cm
8 8
Wa ,i = 356,0 cm3
Ea 20.000
αE = = = 8,28
Ec 2.415
b 187,5
btr = = = 22,64 cm
αE 8,28
tc 30,9 7,5
Aa ya,i + btr tc ad + hF + 36,5 × + 22,64 × 7,5 a30,9 + 7,5 +
2 2 2
b b
ytr ,i = = = 37,43 cm
Aa + btr tc 36,5 + 22,64 × 7,5
d = 30,9 cm < ytr,i = 37,43 cm < d + hF = 30,9 + 7,5 = 38,4 cm ⇒ LNE na nervura
a = d + hF + tc – ytr,i = 30,9 + 7,5 + 7,5 – 37,43 = 8,47 cm > tc = 7,5 cm ⇒ a = tc = 7,5 cm
Ac, tr = btr a = 22,64 × 7,5 = 169,8 cm2

2
b a3 a
I tr = I a + Aa ( ytr,i – ya,i )
2
+ tr + Ac, tr ad + hF + tc – – ytr, ib
12 2
2 2
30,9 22,64 × 7,53 7,5
I tr = 5.500 + 36,5 a37,43 – b + + 169,8 a30,9 + 7,5 + 7,5 – – 37,43b =
2 12 2
= 27.713 cm3
I tr 27.713 3
Wtr, i = = = 740,4 cm
ytr ,i 37,43
Wef,i = Wa,i + α (Wtr,i – Wa,i ) = 356,0 + 0,47 ( 740,4 – 356,0) = 619,5 cm3
I tr = I a + Aa ( ytr,i – ya,i ) + + Ac, tr ad + hF + tc – – ytr, ib
12 2
2 2
30,9 22,64 × 7,53 7,5
I tr = 5.500 + 36,5 a37,43 – b + + 169,8 a30,9 + 7,5 + 7,5 – – 37,43b =
12
32 Dimensionamento de elementos estruturais de aço e 2mistos de aço e concreto~~ 2
= 27.713 cm3
I tr 27.713 3
Wtr, i = = = 740,4 cm
ytr ,i 37,43
Wef,i = Wa,i + α (Wtr,i – Wa,i ) = 356,0 + 0,47 ( 740,4 – 356,0) = 619,5 cm3
5.273 11.166
= 14,81 + 18,02 = 32,83 kN/cm < fy = 34,5 kN/cm ⇒ Atende!
2 2
+
356,0 619,5
• Condição a ser atendida e esclarecimentos
A flecha máxima na viga deve atender à seguinte condição:
L 750
δmáx ≤ δ p = e = = 2,14 cm
350 350
A flecha máxima, tendo em vista que não há escoramento antes da cura do concreto, é igual a:
δmáx = δp,pa + δp,ld + δv,cd + δv,ld – δc
onde δp,pa é a flecha do perfil de aço isolado causada pelas ações permanentes que atuam antes da cura do con-
creto, δp,ld é a flecha da seção mista causada pelas ações permanentes que atuam após a cura do concreto (ações
de longa duração), δv,cd é a flecha causada pelas ações variáveis de curta duração, δv,ld é a flecha causada pelas
ações variáveis de longa duração, e δc é a contraflecha dada ao perfil de aço.
O valor das ações variáveis de longa duração a ser usado para determinação de δv,ld corresponde ao valor quase
permanente dessas ações, dado pelo produto da totalidade das ações variáveis pelo fator de redução ψ2, igual
a 0,4 para edifícios de escritórios, conforme a Tabela 4.7. O valor das ações variáveis de curta duração a ser
usado para determinação de δv,cd, consequentemente, corresponde à totalidade das ações variáveis, menos as
ações variáveis de longa duração.
No cálculo das flechas δp,ld e δv,ld, causadas por ações de longa duração, deve-se utilizar o momento de inércia
efetivo da seção mista transformada, Ief,ld, obtido com a razão modular, αE , multiplicada por 3, para levar em
conta os efeitos de fluência e retração do concreto. No cálculo da flecha δv,cd, causada por uma ação de curta
duração, usa-se o momento de inércia efetivo, Ief , obtido a partir do momento de inércia da seção transformada,
Itr , calculado com a razão modular, αE , sem alteração.
• Flecha do perfil de aço causada pelas ações permanentes antes da cura do concreto (δp,pa )
Antes da cura do concreto, as ações permanentes atuantes são os pesos próprios do perfil de aço, dos conecto-
res, elementos de ligação etc. e da laje de concreto. Assim:
5q p, pa L4e
δ p, pa =
384 Ea I a
q p,pa = 7,50 kN/m = 0,075 kN/cm
5 × 0,075 × 7504
δ p, pa = = 2,81 cm
384 × 20.000 × 5.500
• Flecha da seção mista causada pelas ações permanentes após a cura do concreto (δp,ld )
Após a cura do concreto, a ação permanente atuante é o peso próprio do revestimento impermeabilizante do
piso. Logo:
5q p, ld L4e
δ p,ld =
384 Ea I ef ,ld
q p,ld = 3,38 kN/m = 0,0338 kN/cm
Ief,ld = I a + α ( Itr,ld – I a )
Ea 20.000
α E, ld = 3 =3× = 24,84
Ec 2.415
b 187,5
b = = = 7,55 cm
δ p,ld =
384 Ea I ef ,ld
q p,ld = 3,38 kN/m = 0,0338 kN/cm

Ief,ld = I a + α ( Itr,ld – I a )
Ea 20.000
α E, ld = 3 =3× = 24,84
Ec 2.415
b 187,5
btr,ld = = = 7,55 cm
α E ,ld 24,84
tc 30,9 7,5
Aa ya,i + btr,ld tc a d + hF + 36,5 × + 7,55 × 7,5 a30,9 + 7,5 +
2 2 2
b b
ytr,i,ld = = = 31,69 cm
Aa + btr,ld tc 36,5 + 7,55 × 7,5
y tr,i,ld = 30,69 cm > d = 30, 9 ⇒ LNE na laje de concreto

a = d + hF + tc – ytr ,i = 30,9 + 7,5 + 7,5 – 31,69 = 14,21 cm > tc = 7,5 cm ⇒ a = tc = 7,5 cm
Ac,tr ,ld = btr a = 7,55 × 7,5 = 56,63 cm 2
2
btr, ld a 3 a
I tr ,ld = I a + Aa ( ytr ,i,ld – ya,i ) +
2
+ Ac,tr,ld A d + hF + tc – – ytr,i,ld B
12 2
2 2
30,9 7,55 × 7,53 7,5
I tr ,ld = 5.500 + 36,5 a31,69 – b + + 56,63 a30,9 + 7,5 + 7,5 – – 31,69b = 21.588 cm4
2 12 2
I ef ,ld = 5.500 + 0,47 ( 21.588 – 5.500 ) = 16.529 cm 4
5 × 0,0338 × 7504
δ p,ld = = 0,42 cm
384 × 20.000 × 16.529
• Flecha causada pelas ações variáveis de curta duração (δv,cd )

As ações variáveis de curta duração são a totalidade das ações variáveis menos as ações variáveis, de longa
duração, ou seja, a totalidade das ações variáveis multiplicadas por (1 − ψ2 ). Dessa forma:
5qv,cd L4e
δ v,cd =
384 Ea Ief
qv, cd = (1 – ψ2) qv, total = (1 – 0,4) 12,50 = 7,50 kN/m = 0,075 kN/cm
I ef = I a + α ( I tr – I a ) = 5.500 + 0,47 ( 27.713 – 5.500) = 20.728 cm4
5 × 0,075 × 7504
δ v,cd = = 0,75 cm
384 × 20.000 × 20.728
• Flecha causada pelas ações variáveis de longa duração (δv,ld )

As ações variáveis de longa duração são a totalidade das ações variáveis multiplicadas por ψ2. Portanto:
5qv,ld L4e
δv,ld =
384 Ea Ief , ld
qv,ld = ψ2qv, total = 0,4 × 12,50 = 5,0 kN/m = 0,05 kN/cm
5 × 0,05 × 7504
δv,ld = = 0,62 cm
384 × 20.000 × 16,529
• Necessidade de contraflecha e verificação final

Não se executando contraflecha no perfil de aço, então:
δmáx,sem = δp,pa + δp,ld + δv,cd + δv,ld = 2,81 + 0,42 + 0,75 + 0,62 = 4,6 cm
Esse valor é 2,46 cm superior à flecha permitida, igual a 2,14 cm. Essa situação pode ser resolvida aplicando
ao perfil de aço uma contraflecha mínima de 2,46 cm, valor é inferior à contraflecha que pode ser empregada,
igual à flecha causada pela carga permanente, ou seja, 2,81 + 0,42 = 3,23 cm.
Definindo, portanto, uma contraflecha, δc, de 3,00 cm, tem-se:
δmáx = δmáx,sem – δc = 4,6 – 3,00 = 1,6 cm
e
δmáx = 1,6 cm ≤ δ p = 2,14 cm ⇒ Atende!
Deve-se observar que aproximadamente 61% da flecha máxima é decorrente da flecha do perfil de aço isolado
causada pelas ações que atuam antes da cura do concreto.
i) Armadura de costura
A armadura de costura será determinada inicialmente no trecho de comprimento Lm igual a 1.558 mm, no qual a
concentração de conectores é maior (distribuição de conectores no tópico f ). Nesse trecho, a força de cisalhamento
solicitante de cálculo na laje por unidade de comprimento, em cada um dos dois planos longitudinais, é:
nm α Fhd b1
n b1 + b2
a b a b
H v,Sd =
Lm
nm = 4
n =8
α = 0,47 (interação parcial – calculado no tópico e)
F hd = 1.145 kN (calculado no tópico e)

b1 = b2
4 × 0,47 × 1.145
b 0,5
8
a
H v,Sd = = 0,86 kN/cm
155,8
A força de cisalhamento resistente de cálculo correspondente é:

f ctk,inf f f
0,6 Acv + ∑ qAs ys r + AF y F
γc γs γa
H v,Rd ≤ d
f ck f
0,2 Acv + 0,6 AF yF
γc γa
Lm tc
Acv = = 7,5 cm2 /cm
Lm
fctk,inf = 0,21 fck2/3 = 0,21 × 252/3 = 1,80 MPa = 0,180 kN/cm2
ΣAs f ys = Aad × 50 + At × 60 (Aad é uma armadura adicional eventualmente necessária e At é a área da tela soldada,
já existente, cujo valor, conforme a Tabela 12.4, é igual a 0,75 cm2/m, ou seja, 0,0075 cm2/cm — a armadura adi-
cional terá aço CA-50 com f ys = 500 MPa = 50 kN/cm2 e a tela tem aço CA-60 com f ys = 600 MPa = 60 kN/cm2)
AF = 0,1332 cm 2/cm (Figura 12.7)
2
f yF = 280 MPa = 28 kN/cm (aço ZAR 280)
0,180 50 60 28
0,6 × 7,5 × + Aad + 0,0075 × + 0,1332 × = 0,58 + 43,48 Aad + 0,39 + 3,39 =
1,40 1,15 1,15 1,10
H v,Rd ≤ = 4,36 + 43,48 Aad
2,0 28
0,2 × 7,5 × + 0,6 × 0,1332 × = 2,14 + 2,03 = 4,17 kN/cm
1,40 1,10
Salienta-se que a área da fôrma, AF, foi considerada pelo fato de suas nervuras serem perpendiculares ao perfil
de aço e supondo ser essa fôrma contínua sobre o perfil, como ilustra a Figura 13.26b. Se apenas uma dessas duas
condições não fosse atendida, dever-se-ia fazer AF igual a zero.
O valor máximo da área da armadura adicional (acima desse valor, essa armadura não aumenta a capacidade re-
sistente) é:
4,36 + 43,48 Aad ≤ 4,17 ⇒ Aad negativa
Fazendo Hv,Sd ≤ Hv,Rd :
0,86 ≤ 4,36 + 43,48Aad ⇒ Aad negativa
Portanto, por esses cálculos, nenhuma armadura adicional é necessária. No entanto, deve-se ter:
150 mm 2 /m = 1,5 cm 2 /m
As ≥
0,001 Acv = 0,001 × 7,5 = 0,0075 cm 2 /cm = 0,75 cm 2 /m
Com base nos limites obtidos, a armadura de costura deve ter área de 1,5 cm 2/m. A tela soldada, que é parte da arma-
dura de costura (barras de f 3,8 mm espaçadas de 150 mm), possui área de 0,75 cm2/m, o que representa a metade da
área total necessária. A outra metade pode ser coberta com muita folga pela área da fôrma de aço, igual a 0,1332 cm2/cm,
ou seja, 13,32 cm2/m.
É interessante observar que, por exemplo, se a fôrma não fosse contínua sobre o perfil de aço, ela não poderia ser
considerada nos cálculos. Nessa circunstância, uma armadura com área de pelo menos 0,75 cm 2/m deveria ser prevista
para complementar a armadura de costura. Uma solução para a questão seria colocar como armadura adicional outra
tela soldada Q-75 dentro do comprimento de ancoragem. Esse comprimento, medido a partir do eixo vertical do perfil
de aço, é dado por:
nm α Fhd b1
n b1 + b2
a ba b
b = + b'
0,85 f cd tc
f ys 600
' φ γs 3,8 1,15 10 φ = 10 × 10 = 100 mm
b = ¥ = ¥ = 244,77 mm > e
4 f 4 1,80 100 mm
§ §
1,575 ctk ,inf 1,575 ×
γc 1,4
4 × 0,47 × 1.145
b 0,5
8
a
b = + 244,77 = 11,82 + 244,77 = 256,59 mm ⇒ adotar lb = 260 mm
2,0
0,85 × × 7,5
1,4
A figura seguinte mostra a armadura de costura utilizada, constituída pela tela soldada exigida para a laje mista,
posicionada a aproximadamente 20 mm da face superior da laje, e pela tela adicional, colocada mais abaixo, com o
comprimento de ancoragem necessário:
260 mm 260 mm
Tela soldada Q-75

da laje mista
Fôrma descontínua Tela soldada Q-75

sobre o perfil de aço adicional
Como prevaleceu nos cálculos,

Exemplo a armadura mínima de 1,5 cm 2/m, a mesma armadura de costura utilizada no
13.11.5.i
comprimento de 1.558 mm deve ser utilizada no comprimento de 2.192 mm, onde a densidade de conectores de
cisalhamento é menor. Isso é válido no caso de fôrma contínua sobre o perfil, quando nenhuma armadura adi-
cional além da tela soldada é necessária, e também no caso de fôrma descontínua, quando é necessário usar uma
segunda tela.
j) Armadura de continuidade
A área da armadura de continuidade é igual a:
0,72 f b t
Asc = 0,72 f ct ,ef bt tc
Asc = σctst,ef t c
σst
f ct,ef = 3 MPa
f ct,ef = 3 MPa
1
bt = 1 (7.500 + 7.500) = 468,75 mm (dos dois lados da viga de suporte chegam vigas com 7,5 m de vão)
bt = 32 (7.500 + 7.500) = 468,75 mm (dos dois lados da viga de suporte chegam vigas com 7,5 m de vão)
32 mm
tc = 120
tc = 120 mm
w f 2/3
σst = 810 wk f ck2/3 ≤ f ys
k φ ck
σst = 810 ≤ f ys
φ
φ = 8 mm (valor estipulado – não pode superar 20 mm nem 1/8tc = 1/8 × 75 = 9,4 mm)
φ = 8 mm (valor estipulado – não pode superar 20 mm nem 1/8tc = 1/8 × 75 = 9,4 mm)
0,3 × 252/3
σst = 810 0,3 × 252/3 = 458,65 MPa ( ≤ f ys = 500 MPa )
σst = 810 8 = 458,65 MPa ( ≤ f ys = 500 MPa )
8
0,72 × 3 × 468,75 × 75
Asc = 0,72 3 468,75 75 = 178,35 mm2 ≅ 1,78 cm2
× 458,65
× ×
Asc = = 178,35 mm2 ≅ 1,78 cm2
458,65
Conforme a tabela do Item A.7, cada barra de f = 8 mm tem área de 0,50 cm 2. Logo, o número de barras é:
1,66
nsc = = 3,32 ⇒ Usar 4 barras
0,50
A figura seguinte representa a solução encontrada, notando-se que as barras da armadura devem estar contidas na
largura de trabalho bt = 468,75 mm e ter comprimento, para cada lado da viga de suporte, igual a 1/8 do vão das vigas
suportadas, ou seja, 7.500/8 = 937,5 mm.
938 mm 938 mm
Viga de suporte (V3)
b t ≅ 469 mm
4 O| 8 mm
Vigas V1 com 7,5 m de vão sob laje

com tendência de continuidade
Como o ambiente é Exemplo

de agressividade
13.11.5.j moderada, essa armadura deve estar numa posição tal que seu cobrimento
seja de 25 mm, no mínimo. Além disso, o cobrimento aumentado em 20% não pode ser inferior à maior dimensão
do agregado graúdo (25 mm para a Brita 1), ou seja, o cobrimento deve ser maior ou igual a 25/1,2 = 20,83 mm.
Prevalece, portanto, o valor mínimo de 25 mm para o cobrimento. E, também, as barras devem ser dispostas de modo
que o espaçamento entre suas faces não seja inferior ao mínimo exigido (prevalece 1,2 vez a dimensão máxima do
agregado graúdo, ou seja, 30 mm) e o espaçamento entre seus eixos não supere 400 mm.

Capítulo PDF

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Capítulo PDF

Enviado por

Direitos autorais:

Formatos disponíveis

Resolução dos exemplos

a) Momento fletor resistente de cálculo da viga mista

a2) Interação completa (α ≥ 1,0)

Le 8 Le 8 900 8 = 112,5 900 8 = 112,5

0,85 fcd btc = 0,85 × 1,79 × 225 × 12 = 4.108 kN

Aa fyd = 94,9 × 31,36 = 2.976 kN

a3) Interação parcial (αmín ≤ α < 1,0)

Ccd = α Fhd = 0,52 × 2.976 = 1.548 kN

A fs f yd = 19 × 1,45 31,36 = 864 kN

Cad < Afs f yd ⇒ LNP do perfil de aço na mesa superior

b) Comparação dos momentos resistentes da viga mista e da viga de aço isolada

• para flambagem local da alma (FLA)

O momento fletor resistente de cálculo, Mpa,Rd, é igual a:

• Considerando a viga mista com interação completa

• Considerando a viga mista com interação parcial

Rg = Rp = 1,0 (conectores soldados diretamente sobre o perfil de aço)

c2) Escolha da altura do conector e verificação dos cobrimentos

c3) Distribuição em uma única linha longitudinal

• valor máximo: 8 tc = 8 × 120 = 960 mm

Seção de apoio Seção central

c4) Distribuição em duas linhas

• espaçamento transversal mínimo entre linhas de centro de conectores: 4 dcs = 4 × 19 = 76 mm

Seção de apoio Seção central

Fhd = 2.976 kN (calculado no tópico a)

QRd = 88,27 (calculado no tópico c)

Seção de apoio Seção central

e) Conectores em perfil U laminado (U 76,2 x 6,11)

e2) Número e distribuição dos conectores para interação completa (α ≥ 1,0)

Fhd = 2.976 kN (calculado no tópico a)

0,3 t fcs + 0,5t wcs Lcs f ck Ec

0,3 (0,69 + 0,5 × 0,432) 15 × 2,5 × 2.415

• valor máximo: 8 tc = 8 × 120 = 960 mm

Seção de apoio Seção central

e3) Número e distribuição dos conectores para interação parcial (α = αmín )

Fhd = 2.976 kN (calculado no tópico a)

QRd = 253,4 kN (calculado no tópico e2)

Seção de apoio Seção central

f) Conectores em perfil U formado a frio (U 75 x 40 x 3,04)

Deve-se verificar o cobrimento superior

f2) Número e distribuição dos conectores para interação completa (α ≥ 1,0)

Fhd = 2.976 kN (calculado no tópico a)

0,3 t fcs + 0,5t wcs Lcs f ck Ec

Ec = 2.415 kN/cm 2 (calculado no tópico c)

0,3 (0,304 + 0,5 × 0,304) 15 × 2,5 × 2.415

• valor máximo: 8 tc = 8 × 120 = 960 mm

Seção de apoio Seção central

f3) Número e distribuição dos conectores para interação parcial (α = αmín )

α = α mín = 0,52 (calculado no tópico a)

Seção de apoio Seção central

g) Força cortante resistente de cálculo da viga mista

Com o perfil de aço sem enrijecedores transversais, k v = 5,0, e:

h) Armadura de costura para interação completa

Lm = 4,5 m (comprimento no qual foram instalados de maneira uniforme os 34 conectores)

fctk,inf = 0,21 fck2/3 = 0,21 × 252/3 = 1,80 MPa = 0,18 kN/cm2

A figura seguinte mostra a armadura utilizada:

Seção de apoio Seção central

Vigas com 9 m de vão sob laje

13.11.4 Viga mista com h/tw entre 3,76 Ea fy e 5,70 Ea fy

a3) Laje de concreto

Ec = 0,875 × 1,0 × 5.600 30 = 26.838 MPa = 2.684 kN/cm 2

b) Dimensões e propriedades geométricas dos componentes

22,4 mm Ix = Ia = 344.925 cm4

b2) Laje de concreto
