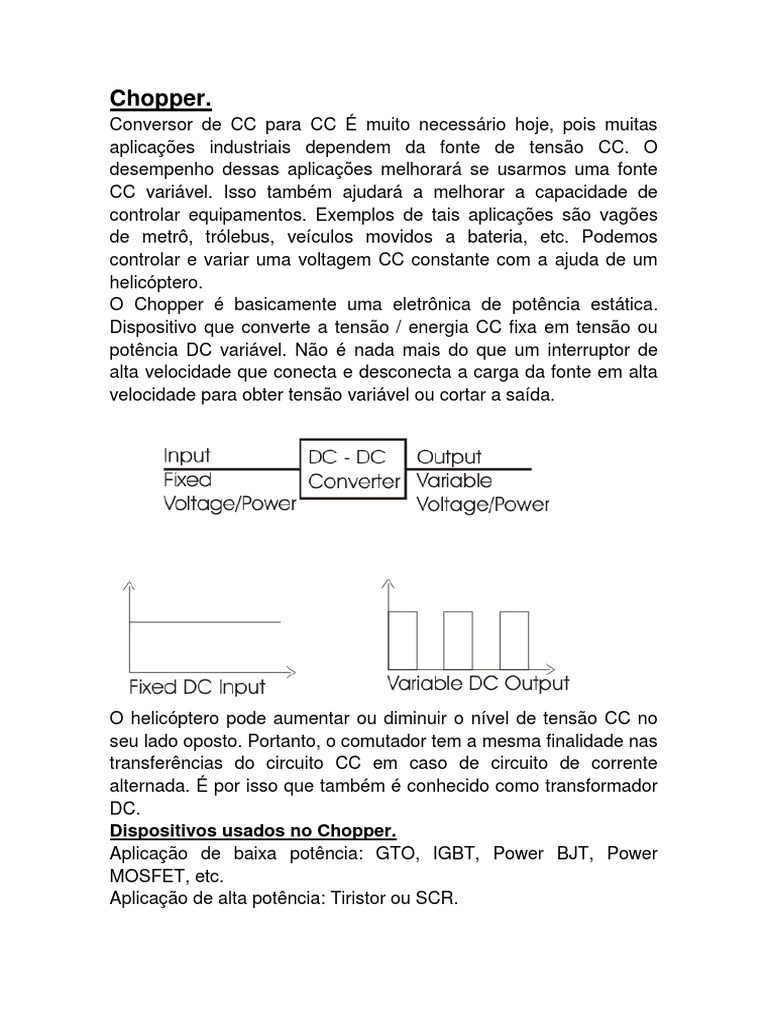

Chopper.

Conversor de CC para CC É muito necessário hoje, pois muitas

aplicações industriais dependem da fonte de tensão CC. O
desempenho dessas aplicações melhorará se usarmos uma fonte
CC variável. Isso também ajudará a melhorar a capacidade de
controlar equipamentos. Exemplos de tais aplicações são vagões
de metrô, trólebus, veículos movidos a bateria, etc. Podemos
controlar e variar uma voltagem CC constante com a ajuda de um
helicóptero.
O Chopper é basicamente uma eletrônica de potência estática.
Dispositivo que converte a tensão / energia CC fixa em tensão ou
potência DC variável. Não é nada mais do que um interruptor de
alta velocidade que conecta e desconecta a carga da fonte em alta
velocidade para obter tensão variável ou cortar a saída.

O helicóptero pode aumentar ou diminuir o nível de tensão CC no

seu lado oposto. Portanto, o comutador tem a mesma finalidade nas
transferências do circuito CC em caso de circuito de corrente
alternada. É por isso que também é conhecido como transformador
DC.
Dispositivos usados no Chopper.
Aplicação de baixa potência: GTO, IGBT, Power BJT, Power
MOSFET, etc.
Aplicação de alta potência: Tiristor ou SCR.
Esses dispositivos são representados como um switch em uma
caixa de pontos para simplificar. Quando fechada, a corrente pode
fluir apenas na direção da seta.

1) Chopper Redutor:
Reduza o comutador enquanto o Buck for usado para reduzir o nível
de tensão i / p no lado da saída. O diagrama de circuito de um
redutor chopper é mostrado na figura adjacente.

Quando CH está ligado, Vs aparece diretamente através da carga,

como mostrado na figura. Então Vo = VS.
Quando o CH desliga-se, Vs é desligada da carga. Então, tensão
de saída Vo = 0.

A forma de onda de tensão do interruptor de descida é mostrada

abaixo:
TON → É o intervalo no qual o cortador está no estado ON.
TOFF → É o intervalo em que o cortador está no estado
DESLIGADO.
VS → Fonte ou tensão de entrada.
Vo → Saída ou tensão de carga.
T → Período de descamação = TON + TOFF.
Operação do chopper redutor com carga resistiva.

Resumo
Quando CH este ligado V0 = Vs.
Quando CH este desligado V0 = 0.

𝑇𝑂𝑁 𝑇𝑂𝑁
1 1 𝑉𝑠 𝑉𝑠 𝑇(𝑂𝑁)
⃐0 =
𝑉 ∫ 𝑉𝑠 𝑑𝑡 = ∫ 𝑉𝑠 𝑑𝑡 = ∫ 𝑑𝑡 = [𝑡]0
𝑇0 𝑇 𝑇 𝑇
𝑇𝑜 0 0

𝑉𝑠 𝑉𝑠 𝑇(𝑂𝑁)
= [𝑇(𝑂𝑁) − 0] = = 𝐷𝑉𝑠
𝑇 𝑇

𝑇(𝑂𝑁)
Onde 𝐷 é o ciclo d trabalho 𝐷 =
𝑇
TON pode variar de 0 a T, então 0 ≤ D ≤ 1. Portanto, a tensão de
saída Vo pode ser variada de 0 a VS.

𝑇(𝑂𝑁)
1 1 𝑉𝑠 2 𝑇(𝑂𝑁)
𝑉𝑟𝑚𝑠 = √ ∫ 𝑉𝑠 2 𝑑𝑡 = √ ∫ 𝑉𝑠 2 𝑑𝑡 =√
𝑇0 𝑇 𝑇
𝑇𝑜 0

𝑇(𝑂𝑁)
= 𝑉𝑠 √ = 𝑉𝑠 √𝐷 𝑜𝑢 √𝐷 𝑉𝑠
𝑇
A corrente na carga será.

⃐ 0 𝐷𝑉𝑠
𝑉
𝐼= =
𝑅 𝑅

𝑉𝑠 𝑅
Então a resistência de entrada será 𝑅𝑖 = 𝐷𝑉𝑠 =
𝐷
𝑅
Então, podemos concluir que a tensão de saída é sempre menor do
que a tensão de entrada e, portanto, o nome do interruptor de
redução é justificado, a tensão de saída e a forma de onda atual do
chopper redutor resistivo são mostrados. a seguir.

Operação Chopper com carga indutiva

Quando o CH é ativado, Vo = VS.
Quando CH está desligado, Vo = 0.

Durante o tempo de trabalho de Chopper.

Então, a corrente de carga pico a pico,

Durante o tempo de desligado do Chopper
Si o valor de indutancia de L é muito grande, a correte de carga
será de natureza continua. Cuando CH está apagado, o indutor
invierte sua polaridad y se descarga. Ela passa libre a través de
diodo FD.

https://riverglennapts.com/es/converters/219-chopper-dc-to-dc-converter.html
