MHC RG777W

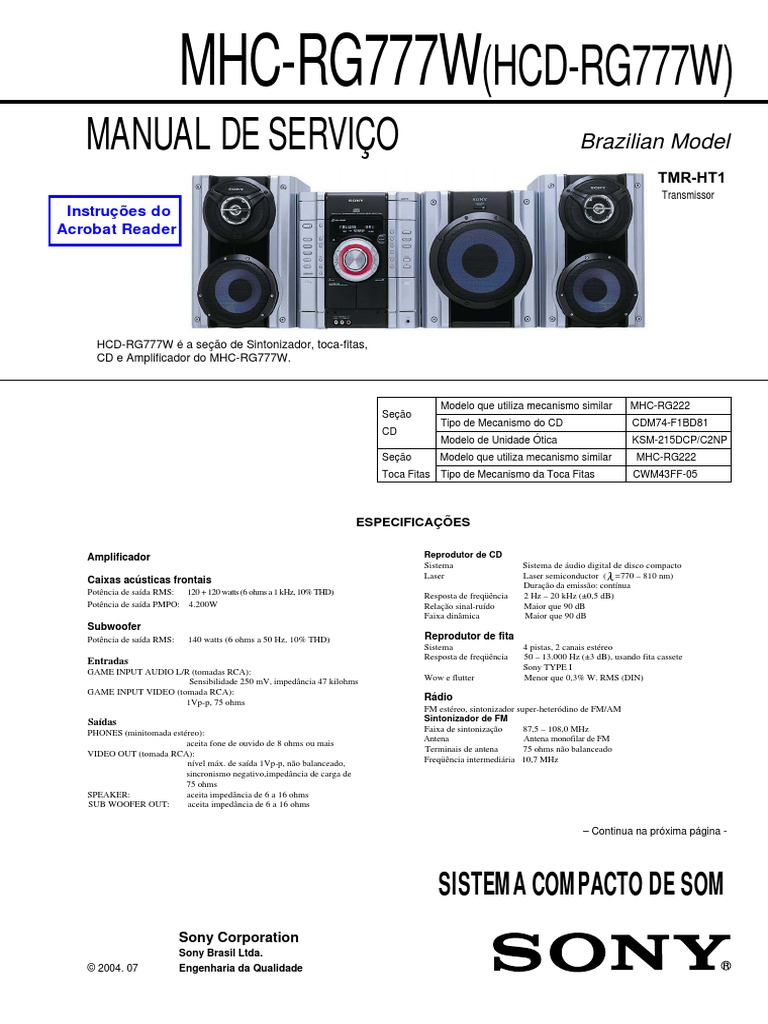

MHC-RG777W(HCD-RG777W)
MANUAL DE SERVIÇO Brazilian Model

TMR-HT1
Transmissor
Instruções do
Acrobat Reader
HCD-RG777W é a seção de Sintonizador, toca-fitas,

CD e Amplificador do MHC-RG777W.
Modelo que utiliza mecanismo similar MHC-RG222

Seção
Tipo de Mecanismo do CD CDM74-F1BD81
CD
Modelo de Unidade Ótica KSM-215DCP/C2NP
Seção Modelo que utiliza mecanismo similar MHC-RG222
Toca Fitas Tipo de Mecanismo da Toca Fitas CWM43FF-05
ESPECIFICAÇÕES
Amplificador Reprodutor de CD
Sistema Sistema de áudio digital de disco compacto
Laser Laser semiconductor (λ=770 – 810 nm)
Caixas acústicas frontais Duração da emissão: contínua
Potência de saída RMS: 120 + 120 watts (6 ohms a 1 kHz, 10% THD) Resposta de freqüência 2 Hz – 20 kHz (±0,5 dB)
Potência de saída PMPO: 4.200W Relação sinal-ruído Maior que 90 dB
Faixa dinâmica Maior que 90 dB
Subwoofer
Potência de saída RMS: 140 watts (6 ohms a 50 Hz, 10% THD) Reprodutor de fita
Sistema 4 pistas, 2 canais estéreo
Entradas Resposta de freqüência 50 – 13.000 Hz (±3 dB), usando fita cassete
Sony TYPE I
GAME INPUT AUDIO L/R (tomadas RCA):
Wow e flutter Menor que 0,3% W. RMS (DIN)
Sensibilidade 250 mV, impedância 47 kilohms
GAME INPUT VIDEO (tomada RCA):
1Vp-p, 75 ohms
Rádio
FM estéreo, sintonizador super-heteródino de FM/AM
Sintonizador de FM
Saídas
Faixa de sintonização 87,5 – 108,0 MHz
PHONES (minitomada estéreo):
Antena Antena monofilar de FM
aceita fone de ouvido de 8 ohms ou mais
Terminais de antena 75 ohms não balanceado
VIDEO OUT (tomada RCA):
Freqüência intermediária 10,7 MHz
nível máx. de saída 1Vp-p, não balanceado,
sincronismo negativo,impedância de carga de
75 ohms
SPEAKER: aceita impedância de 6 a 16 ohms
SUB WOOFER OUT: aceita impedância de 6 a 16 ohms
– Continua na próxima página -
SISTEMA COMPACTO DE SOM

Sony Corporation
Sony Brasil Ltda.
© 2004. 07 Engenharia da Qualidade
1
Sintonizador de AM Geral
Faixa de sintonização 530 – 1.710 kHz (com intervalo de Alimentação 127 V / 220 V CA, 60 Hz
freqüência ajustado em 10 kHz) Ajustável com seletor de voltagem
531 – 1.710 kHz (com intervalo de Consumo 275 watts
freqüência ajustado em 9 kHz) Dimensões (LxAxP) HCD-RG777W:Aprox. 280 × 327 × 425 mm,
Antena Antena loop de AM incluindo as partes salientes e os controles
Terminal de antena Terminal da antena externa Transmissor Aprox. 136 × 100 × 103 mm
Freqüência intermediária 450 kHz Peso HCD-RG777W:Aprox. 10,5 kg
Transmissor : Aprox. 146 g
Caixas acústicas
Subwoofer SS-WG750 Acessórios fornecidos Controle remoto (1)
Sistema Tipo bass-reflex Pilhas tipo AA (2)
Unidade de alto-falante Antena Loop de AM (1)
Woofer: 20 cm, tipo cone Antena monofilar de FM (1)
Impedância nominal 6 ohms Transmissor (1)
Dimensões (LxAxP) Aprox. 267 × 327 × 365 mm Cabo de conexão (1)
Peso Aprox. 7,5 kg Adaptador de alimentação CA para 127 V (1)
Adaptador de alimentação CA para 220 V (1)
Caixas acústicas frontais Pés de apoio para as caixas acústicas: (12)
SS-RG555
Tape deck section
Sistema 3 vias, 3 unidades, tipo bass-reflex
Unidades de alto-falantes
Sub woofer: 15 cm, tipo cone
Woofer: 15 cm, tipo cone
Tweeter: 5 cm, tipo cone
Impedância nominal 6 ohms
Dimensões (LxAxP) Aprox. 267 × 365 × 295 mm
Peso Aprox. 5,1 kg cada caixa Projeto e especificações técnicas sujeitos a alteração
sem prévio aviso.
Transmissor
TMR-HT1 para MHC-RG777W

Transportador de freqüência
913,6 – 914,4 MHz
Canal
CHANNEL 1: 913,6 MHz
Modulação FM estéreo
Alimentação CC 9 V: Adaptadores de alimentação CA fornecidos
(AC-GSX100BR) 120 V ou 220 V, 60Hz
Entrada de áudio tomada RCA/minitomada estéreo
2
VERIFICAÇÃO DE SEGURANÇA
Depois de corrigido o problema de manutenção original,

execute as seguintes verificações de segurança antes de liberar o
aparelho para consumidor: Verifique os terminais da antena, o aca-
bamento metálico e os botões"metalizados", os parafusos e as outras
peças de metal expostas, para ver se não há fuga AC, conforme abaixo.
TESTE DE FUGA
A fuga do AC de alguma parte do metal exposta à terra e de todas

as partes do metal expostas que tenham um retorno ao chassis,
não deve exceder 0.5 mA (500 microampers.). A corrente de
fuga pode ser medida por qualquer um dos três métodos.
1. Um aparelho medidor de fuga, como Simpson 229 ou RCA

WT-540A. Siga as instruções dos fabricantes para usar esses
instrumentos.
2. Um mili-amperímetro de AC operado a bateria. O multímetro

digital Data Precision 245 é adequado para esse serviço.
3. Medindo a queda de tensão através de um resistor por meio

de um multímetro ou de um voltímetro de AC operado a bateria. A
indicação de "limite" é de 0,75V, desse modo os medidores
analógicos precisam ter uma escala precisa de baixa tensão. O
Simpsom 250 e o Sanwa SH-63Trd são exemplos de multímetros
passivos apropriados. Quase todos os multímetros operados a
bateria que tem uma faixa de 2 V são adequados. (Veja Fig. A)
Para peça de metal exposta

no aparelho
Voltímetro
0.15 µF 1.5 kΩ de AC
(0.75 V)
Terra
Fig. A.
ATENÇÃO COM OS COMPONENTES DE SEGURANÇA!!
OS COMPONENTES IDENTIFICADOS COM A MARCA 0 NOS

DIAGRAMAS ESQUEMÁTICOS E NA LISTA DE PEÇAS SÃO
CRÍTICOS PARA A SEGURANÇA. SOMENTE OS SUBS-
TITUA POR PEÇAS NUMERICAMENTE IDENTIFICADAS
NESSE MANUAL OU EM SUPLEMENTOS PUBLICADOS
PELA SONY.
3
Método para travamento de abertura da Bandeja do CD NOTAS SOBRE O MANUSEIO DA UNIDADE ÓTICA
OU BASE DO UNIDADE
Esta função de travamento da bandeja do CD é prevenir o
roubo do disco no caso de demonstração na loja. O diodo laser da unidade óptica é sensível a descargas eletroestáticas
Procedimento: podendo ser danificado por descargas causadas por roupas ou mes-
1. Pressione ?/1 para ligar o aparelho. mo pelo corpo humano. Durante o reparo tenha cuidado para não
2. Pressione duas teclas x e Z (EJECT) simultaneamente causar danos a unidade, devido a descargas eletroestáticas e siga
por 5 segundos. corretamente os procedimentos descritos nesse manual para a exe-
3. Aparece a mensagem “LOCKED” no display e a bandeja cução de reparos e troca de componentes.
é travada. A placa flexível é facilmente danificadas, tenha muito cuidado
4. Pressione duas teclas x e Z (EJECT) simultaneamente para manuseá-las.
por 5 segundos novamente.
5. Aparece a mensagem “UNLOCKED” no display, é destra- NOTAS SOBRE VERIFICAÇÃO DA EMISSÃO DE LASER
vada a bandeja. O feixe laser nesse modelo é concentrado e deve ser focado na super-
6. Para sair deste modo, pressione ?/1 para desligar o fície reflexiva do disco, pela lente objetiva da unidade óptica. Quan-
aparelho. do observar a emissão do diodo laser, tome o cuidado de estar
no mínimo a 30 cm da lente objetiva.
SOLDA SEM CHUMBO
Placas fabricadas com solda livre de chumbo possuem a marca in-
diacadora (Lead free mark - LF)
of emitting radiation exceeding the limit for
(Atenção: algumas placas não são impressas com esta marca, devi-
Class 1.
do ao seu tamanho muito reduzido)
: INDICAÇÃO DE SOLDA SEM CHUMBO

A solda sem chumbo possui as seguintes características:
• A solda sem chumbo derrete a uma temperatura 40°C maior que
a solda comum.
Ferros de solda comuns podem ser utilizados mas a ponta do
mesmo deve ser aplicada por um tempo maior sobre a solda.
Ferros de solda que possuam controle de temperatura devem
ser ajustados em 350°C.
Atenção: O circuito impresso (trilhas de cobre) pode "levantar" ATENSÃO
da placa caso seja aquecida por muito tempo. Tenha cuidado! O uso dos controles, ajustes ou execução de procedimentos
• Maior viscosidade que não sejam os descritos nesse manual, podem causar exposição
A solda sem chumbo é mais viscosa (flui com mais dificuldade) a uma perigosa radiação.
que a solda comum, portanto tenha cuidado ao soldar pinos de IC's
para não deixar "pontes de solda". Notas sobre substituição de componentes tipo chip
• Utilizável com solda comum • Nunca reutilize um componente tipo chip.
É melhor utilizar somente solda sem chumbo mas é possível tam- • Informamos que os capacitores eletrolíticos de tântalo podem
bem adicionar solda comum a ela. ser danificados se expostos a altas temperaturas.
Notas sobre o reparo da placa flexível de circuito

• Mantenha a temperatura do ferro de solda por volta de 270°C
durante o reparo.
• Não ressolde componentes em um mesmo ponto da placa mais
de três vezes.
• Tenha cuidado para não forçar os condutores (trilhas) da placa
durante o processo de soldagem e dessoldagem.
4
ÍNDICE
1. NOTA DE SERVIÇO 5-7. Nota para Placas de Circuito Impresso

1-1. Posição do Serviço-1 (Placa AMP) .................................... 6 e Diagramas Esquemáticos ............................................... 31
1-2. Posição do Serviço-2 (Placa BD81A) ................................. 6 5-8. Formas de Ondas................................................................ 31
5-9. Placa de Circuito Impresso –Seção Mecanismo do CD (1/2)– .... 32
2. GERAL 5-10. Diagrama Esquemático –Seção Mecanismo do CD (1/2)– ..... 33
Unidade Principal ................................................................... 7 5-11. Placas de Circuito Impresso –Seção Mecanismo do CD (2/2)– ... 34
Controle Remoto ..................................................................... 8 5-12. Diagrama Esquemático –Seção Mecanismo do CD (2/2)– ... 35
5-13. Diagrama Esquemático –Seção Principal (1/2)– .............. 36
3. DESMONTAGEM 5-14. Diagrama Esquemático –Seção Principal (2/2)– .............. 37
3-1. Tampa Superior ................................................................. 10 5-15. Placa de Circuito Impresso –Seção Principal– ................. 38
3-2. Porta do CD ....................................................................... 10 5-16. Placas de Circuito Impresso –Seção Painel– .................... 39
3-3. Seção Painel Frontal .......................................................... 11 5-17. Diagrama Esquemático –Seção Painel (1/2)– .................. 40
3-4. Mecanismo do CD ............................................................ 11 5-18. Diagrama Esquemático –Seção Painel (2/2)– .................. 41
3-5. Mecanismo do Tape Deck, Placa Game Jack ................... 12 5-19. Placas de Circuito Impresso –Seção Jack – ...................... 42
3-6. Placa Panel ........................................................................ 12 5-20. Diagrama Esquemático –Seção Jack– .............................. 43
3-7. Seção Painel Traseiro, Placa Sub Trans ............................ 13 5-21. Placa de Circuito Impresso –Seção Sub Woofer– ............ 44
3-8. Placa Trans ....................................................................... 13 5-22. Diagrama Esquemático –Seção Sub Woofer– .................. 45
3-9. Placa Principal .................................................................. 14 5-23. Placa de Circuito Impresso
3-10. Placa Sub Woofer ............................................................. 14 –Seção Power Amp – ........................................................ 46
3-11. Placa Amp ........................................................................ 15 5-24. Placas de Circuito Impresso
3-12. Placa BD81A .................................................................... 15 –Seção Transformer – ....................................................... 47
3-13. Placa Connect .................................................................... 16 5-25. Diagrama Esquemático –Seção Power – .......................... 48
3-14. Placa Driver , Placa SW ................................................... 16 5-26. IC Block Diagrams.............................................................49
3-15. Unidade Ótica ................................................................... 17
3-16. Placa Sensor ..................................................................... 17
3-17. Placa Motor (TB) ............................................................. 18
3-18. Placa Motor (LD) ............................................................. 18
6. VISTA EXPLODIDA
4. MODO DE TESTE .......................................................... 19 6-1. Seção Principal ................................................................. 51
6-2. Seção Painel Frontal (1) .................................................... 52
5. DIAGRAMAS 6-3. Seção Painel Frontal (2) .................................................... 53
6-4. Seção Painel Frontal (3) .................................................... 54
5-1. Descrições dos Pinos de IC ............................................... 22
6-5. Seção Placa Principal ....................................................... 55
5-2. Diagrama em Bloco –Seção CD – ..................................... 27
6-6. Seção Mecanismo do CD (1) ............................................ 56
5-3. Diagrama em Bloco –Seção Principal– ............................. 28
6-7. Seção Mecanismo do CD (2) ............................................ 57
5-4. Diagrama em Bloco –Seção Painel/Power – ..................... 29
5-5. Diagrama em Bloco –Seção Sub Woofer – ....................... 30
5-6. Localização das Placas de Circuito ................................... 30 7. LISTA DE PEÇAS ELÉTRICAS ................................ 58
5
SEÇÃO 1
NOTA DE SERVIÇO
1-1. SPOSIÇÃO DO SERVIÇO -1 (PLACA AMP)
Para verificação da Placa AMP, vire o painel frontal e mecanismo do CD

ao lado esquerdo.
mecanismo do CD
painel frontal
placa AMP
1-2. POSIÇÃO DO SERVIÇO -2 (PLACA BD81A)

Remova mecanismo do CD e coloque sobre numa caixa conforme figura .
Verifique a placa BD81A deste modo.
placa BD81A
mecanismo do CD
6
filename[D:\Trabalhos em andamento\Trabalho2004\AUDIO\MHC\MHC-
RG121_222_444S_777W\MHC-RG121-222-444S-MANUAL\4252491111MHCGX750U masterpage:Right-3
Manual\GB05LOCAL-777.fm] (3 column)
Localização e Função dos Controles

Aparelho
Veja as páginas entre parênteses do manual de instruções para maiores informações.
1 Tecla ?/1 (power) qg Tecla PUSH Z (deck B) (23) wg Tecla CD SYNC (24)
(13, 15, 21, 30, 36, 39) qh Tecla H (reprodução) (17) Tecla REC PAUSE/START
2 Tecla DISPLAY (2, 30, 31) Tecla M (avanço rápido) (24, 27)
3 Tecla ILLUMINATION1) (32) (17, 23) wh Deck A (23)
4 Sensor de controle remoto Tecla ALBUM +2) wj Tecla PLAY MODE
(17, 19, 24) (17, 19, 23, 24, 39)
5 Visor de informações
Tecla TUNING + (20, 21) Tecla TUNING MODE
6 Anel de operação
qj Deck B (23, 24) (20, 21, 39)
(– EQ +/l L)
(17, 19, 23, 26) qk Indicador power1) wk Z PUSH (deck A) (23)
7 Tecla EQ BAND (26) ql Tomada PHONES/ wl WIRELESS (somente para
MHC-RG777W) (35)
8 Tecla GROOVE (25) w; Controle VOLUME (25)
e; Tecla GAME (24, 26, 33)
Tecla SURROUND (26) wa Tomadas GAME INPUT
AUDIO L/R (24, 33) ea Tecla TAPE A/B (23, 24)
Tecla EFFECT ON/OFF (25)
ws Tomada GAME INPUT es Tecla TUNER/BAND
9 Gaveta de discos (16)
VIDEO (33) (20, 21, 24)
0 Teclas DISC 1 ~ 3
wd Tecla ALBUM –2) ed Tecla CD (14, 16, 19)
(17, 19, 39)
(17, 19, 24)
qa Tecla ENTER (19, 20, 26) 1)
Tecla TUNING – (20, 21) Somente para o modelo
qs Tecla DISC SKIP/
Tecla X (pausa) (17, 23) MHC-RG777W
EX-CHANGE (16, 17, 19) 2)
Tecla x (parada) (17, 24, 39) Somente para os modelos
qd Tecla PRESET EQ (25)
MHC-RG222 e
Tecla P FILE (26) Tecla m (retrocesso rápido)
MHC-RG777W
(17, 23)
qf Tecla Z (abre/fecha a gaveta
de discos) (16) wf Tecla GAME MIXING (27)
1 2345 6 78 9
q;
ed
es qa
ea
j J
qs
ALBUM ALBUM
e; s
TUNING TUNING
qd
wl qf
wk qg
wj qh
wh qj
wg qk
ql
wf wd ws wa w;
model name1 [MHC-GX750/GX450/GX250]

model name2 [MHC-RG555/RG551S/RG444S/RG441/RG333/RG222/RG221/RG121/RG100]
model name3 [MHC-RX550]
[4-252-491-11(1)] (GB)
filename[D:\Trabalhos em andamento\Trabalho2004\AUDIO\MHC\MHC-
RG121_222_444S_777W\MHC-RG121-222-444S-MANUAL\4252491111MHCGX750U masterpage:Right
Manual\GB05LOCAL-777.fm]
Controle remoto

Veja as páginas entre parênteses para maiores informações.
1 ?/1 (liga/desliga o aparelho) 9 Tecla ENTER ql Tecla TUNER MEMORY

(13, 29) (15, 19, 20, 28, 29) (20)
2 Tecla CLOCK/TIMER q; Tecla DISC SKIP (17, 19) w; Tecla TUNING MODE
SELECT (29, 30) qa Tecla ALBUM +* (17, 19) (20, 21)
3 Tecla CLOCK/TIMER SET qs Teclas VOLUME +/– (25, 28) Tecla PLAY MODE
(15, 28, 29) qd Tecla ALBUM –* (17, 19) (17, 19, 23)
4 Tecla FM MODE (22) qf Tecla EQ (25) wa Tecla DISPLAY (30, 31)
Tecla REPEAT (18) qg Tecla CLEAR (19) ws Tecla SLEEP (28)
5 Tecla TUNER BAND qh Teclas –/+ (sintonização)
(20, 21) (20, 21) * Somente para os modelos
6 Tecla FUNCTION Teclas ./> MHC-RG222 e
(16, 19, 20, 21) (retrocesso/avanço) (15, 17, MHC-RG777W
7 Teclas m/M (retrocesso/ 23)
avanço rápido) (17, 23) qj Tecla TAPE (23)
8 Tecla N (reprodução) (17) qk Tecla CD (16, 19)
Tecla X (pausa) (17, 23)
Tecla x (parada) (17, 23, 24)
ws 1
wa 2
w; 3
ql 4
qk 5
qj 6
qh 7
8
qg 9
qf q;
qd qa
qs
model name1 [MHC-GX750/GX450/GX250]

model name2 [MHC-RG555/RG551S/RG444S/RG441/RG333/RG222/RG221/RG121/RG100]
model name3 [MHC-RX550]
[4-252-491-11(1)] (GB)
SEÇÃO 3
DESMONTAGEM
Nota : Desmonte o aparelho conforme a sequencia abaixo.
APARELHO
3-1. TAMPA SUP.

(Pag. 10)
3-2. PORTA DO CD
(Pag. 10)
3-3. SEÇÃO PAINEL FRONTAL

(Pag. 11)
3-4. MECANISMO DO CD 3-5. MECANISMO DO TAPE DECK, 3-6. PLACA PAINEL

(Pag. 11) PLACA GAME JACK (Pag. 12)
(Pag. 12)
3-12. PLACA BD81A 3-13. PLACA CONNECT 3-16. PLACA SENSOR

(Pag. 15) (Pag. 16) (Pag. 17)
3-15. UNIDADE ÓTICA 3-14. PLACA DRIVER , 3-17. PLACA MOTOR (TB)
(Pag. 17) PLACA SW (Pag. 18)
(Pag.16)
3-7. SEÇÃO PAINEL TRASEIRO, 3-18. PLACA MOTOR (LD)

PLACA SUB-TRANS (Pag. 18)
(Pag. 13)
3-8. PLACA TRANS 3-9. PLACA PRINCIPAL 3-10. PLACA SUB WOOFER
(Pag. 13) (Pag. 14) (Pag. 14)
3-11. PLACA AMP

(Pag. 15)
9
Nota : Para desmontagem siga conforme em ordem numérica.

3-1. TAMPA SUPERIOR
qd ois parafusos
qf (+BVTP 3 × 10)
qh tampa superior
7 ois parafusos
(case 3 TP2)
qs tampa lateral ESQ.
qg qf
9 parafuso
(+BVTP 3 × 10)
qa
6 tampa lateral DIR.

5
0 parafuso
(+BVTP 3 × 10) 3parafuso
8 parafuso (+BVTP 3 × 10)
(case 3 TP2)
1dois parafusos
(case 3 TP2)
4 parafuso
(+BVTP 3 × 10)
2 parafuso
(case 3 TP2)
3-2. PORTA DO CD
3 duas travas
4 porta do CD
mecanismo do CD (CDM74)
1 Gire a polia para a direção da seta.
lado de Painel Frontal
polia
2 Puxe a bandeja do disco.
10
3-3. SEÇÃO PAINEL FRONTAL
4 parafuso
(+BVTP 3 × 8)
qa CN314
1 CN805
3 CN823
8 parafuso
(+BVTP 3 × 10)
qs CN102
7 parafuso(+BVTP 3 × 10)
qd CN103
0 CN309
9
2 CN302
qf seção painel frontal
6 tres parafusos
(+BVTP 3 × 8)
3-4. MECANISMO DO CD
1 tres parafusos
(+BVTP 3 × 10)
4 mecanismo do CD
placa PRINCIPAL
2 CN701
3 CN874
placa PRINCIPAL
11
3-5. MECANISMO DO TAPE DECK, PLACA GAME JACK
3 mecanismo do tape deck
2 seis parafusos
1 conector (+BVTP 2.6 × 8)
5 placa GAME JACK

4 dois parafusos
(+BVTP 2.6 × 8)
3-6. PLACA DE PAINEL
3 sete travas
1 oito parafusos
4 CN604 (+BVTP 2.6 × 8)
5 CN605
2 dois parafusos
6 placa PAINEL (+BVTP 2.6 × 8)
12
3-7. SEÇÃO PAINEL TRASEIRO, PLACA SUB-TRANS
qa seção painel traseiro
0 placa SUB-TRANS
3 CN901
9 dois parafusos
(+BVTP 3 × 10) 7 tres parafusos
(+BVTP 3 × 10)
2 CN906
1 CN904 8
5 CN308 6 dois parafusos

(+BVTP 3 × 10)
4 CN101
3-8. PLACA TRANS
5 quatro parafusos
(+ITC 4 × 8)
6 placa TRANS
1 CN905 3 parafuso
(+BVIT 3 × 8R)
2 CN907
4 cabo terra
13
3-9. PLACA PRINCIPAL
5 placa PRINCIPAL
2 CN501
1 CN907
placa PRINCIPAL
4 CN441
3 dois parafusos
(+BVTP 3 × 8)
3-10. PLACA SUB WOOFER
1 CN502
3dois parafusos
(+BVTP 3 × 8)
2 dois parafusos
(transistor)
4 placa SUB WOOFER
14
3-11. PLACA AMPLIFICADOR
2 dois parafusos
(+BVIT 3 × 8R)
6 dois parafusos 8 dissipador

(transistor)
5 parafuso
(+BVIT 3 × 8R) 7
9 placa AMPLIFICADOR
1 CN905
3-12. PLACA BD81A
3 parafuso
(+BVTP 2.6 × 8)
4 arruela
1 CN202
6 placa BD81A
2 CN101
5 Remova quatro pontos de soldas
15
3-13. PLACA DE CONEXÃO
1 CN871
2 dois parafusos
(+BVTP 2.6 × 8)
3 placa de CONEXÃO
3-14. PLACAS DRIVER E SW
1 dois parafusos
(+BTTP (M2.6))
3 CN703
4 placa DRIVER 5 parafuso
(+BTTP (M2.6))
6 placa SW
2 CN702
16
3-15. UNIDADE ÓTICA
1 parafuso flutuante
(+PTPWH M2.6)
2 suporte(213) montado qs 7 dois amortecedores
qd unidade ótica 6 duas molas

(KSM-215DCP/C2NP) (amortecedor)
qa dois amortecedores
0 duas molas
(amortecedor) 5 suporte (BU)
9 dois suportes (BU) 4 parafuso
(BVTT M2.6)
8 dois parafusos
(BVTT M2.6) 3 parafuso flutuante
(+PTPWH M2.6)
3-16. PLACA SENSOR
(+PTPWH M2.6)
2 disco 8 parafuso
(+BTTP (M2.6))
3 correia (disco)
0 placa SENSOR
(+PTPWH M2.6)
5 polia (disco)
6 parafuso flutuante 9 CN731

(+PTPWH M2.6)
7 engrenagem (geneva)
17
3-17. PLACA MOTOR (TB)
2 trava
1 trava
7 motor da bandeja montado(M741)
3 CN742
8 placa MOTOR (TB)
6 Remova dois pontos de soldas.
5 dois parafusos
(+BTTP (M2.6))
3-18. PLACA MOTOR (LD)
2 dois parafusos
(+BTTP (M2.6))
4 Remova dois pontos de soldas do motor.
3 placa MOTOR (LD)
5 motor de carregamento (M751)
1 correia (carregamento)
18
SEÇÃO 4
MODO DE TESTE
[Alteração de Intervalo da Frequência AM 9 kHz e 2) Visualização dos erros
10 kHz] Erro do disco
• O intervalo da frequência AM pode ser alterado 9 kHz ou Display Erro
10 kHz. E00D01022 Erro no Foco (Sem disco)
E00D02022 Erro no Sub Q (Foco normal )
Procedimento:
1. Tecle ?/1 para ligar o aparelho. E00D02023 Erro no leitura de TOC
2. Selecione a função. “TUNER”, e presione TUNER/BAND E00D02014 Erro no acesso (Acima do tempo regular))
para selecionar “AM”.
3. Tecle ?/1 para desligar o aparelho. Erro no mecanismo
4. Tecle TUNER/BAND e ?/1 simultaneamente e a mensa- Visor Erro
gem “AM 9K STEP” ou “AM 10K STEP” é mostrado no dis- E00M__E_0 Erro no durante abertura da mesa
play de tubo fluorescente e a intervalo da freqência é alterado.
E00M__C_2 Erro no troca de disco(EX-CHANGE )
E00M__D_0 Erro no durante fechamento da masa
[Cold Reset] E00M__F_3 Erro na abertura
• Este modo apaga todos os dados inclusive aqueles guardados na E00M__D_5 Erro no fechamento
RAM .Execute esse modo quando for retornar o aparelho ao E00M__C_2 Erro no acoplamento
consumidor. E00M__C_3 Erro no desacoplamento
Procedimento:
1. Pressione tres teclas x , PLAY MODE/TUNING MODE , 3. Modo de aging em seção de Toca-fitas.
e DISC1 simultaneamente. 1) Operation during aging mode
2. A mensagem “COLD RESET” é mostrado momentaneamente • A sequência de operação durante modo aging é conforme abaixo
no display e o aparelho será resetado.
Passo Operação Visor
[Modo Aging]
1 Rebobina a FITA A TAPE AAG-1
Este modo pode ser usado para verificar o funcionamento
do toca-fitas e do CD. 2 Rebobina a FITA B TAPE BAG-2
• Se um erro ocorrer: 3 Reproduz a FITA A (1 minuto) TAPE AAG-2
A operação de aging é intorrompido e mostra condição que encontra. 4 Para a FITA A (1 segundo) TAPE AAG-3
• Se nenhum erro ocorrer: 5 Reproduz a FITA A (3 minutos) TAPE AAG-4
O modo aging contimuará repetidamente. 6 Rebobina(AMS) a FITA A TAPE AAG-5
7 Avança (AMS) a FITA A TAPE AAG-6
1. Método de operação do Modo Aging.
8 Reproduz a FITA B (1 minuto) TAPE BAG-2
Ligue o aparelho e selecione função “CD” .
1) Cloque tres discos na bandeja. Selecione ALL DISCS, e REPEAT OFF. 9 Para a FITA B (1 segundo) TAPE BAG-3
2) Coloque as fitas nos ambos toca-fitas. 10 Grava a FITA B (3 minutos) TAPE BAG-4
3) Pressione tres teclas x , PLAY MODE/TUNING MODE , 11 Rebobina(AMS) a FITA B TAPE BAG-5
e EX-CHANGE simultaneamente. 12 Avança (AMS) a FITA B TAPE BAG-6
4) A operação do Aging CD e Fitas iniciarão em seguida.
5) Para sair deste modo, execute[Cold Reset]. 2) Visualização do Erro.
• Caso ocorre o erro, permanece no visor “TAPE BAG-2”.
2. Modo de aging em seção de CD.
1) Operação durante o modo aging. 4. Saindo de modo de aging
• A sequência de operação durante modo aging é conforme abaixo. • Efetue Cold Reset para sair do modo de
(1) A mesa do disco abre e fecha.

(2) Gira a bandeja do disco para selecionar o disco 3.
(3) A unidade ótica acessa 1a. faixa e reproduz por 3 segundos.
(4) A unidade ótica acessa útima faixa e reproduz por 3 segundos.
(5) A mesa do disco abre e fecha.
(6) Gira a bandeja do disco para selecionar o disco 1.
(7) A operação é similar com o item (3).
(8) Após a operação do disco 1, o disco 2 é selecionado.
(9) Quando copleta a operação do disco 1, é mostrado no
display a indicação “AGING ****” .
(10) Caso não ocorre erro, a operação do aging continua repetidamente.
19
[Modo de Teste do PAINEL] [Modo de Teste MC ]

• São testado todos os segmentod do Display e LEDs. • Este modo é utilizado para teste de funções do equalizador.
• Veridicação das chaves.
Procedimento:
Procedimento: 1. Tecle ?/1 para ligar o aparelho.
1. Tecle ?/1 para ligar o aparelho. 2. Para entrar no modo de teste, pressione tres teclas x ,
2. Para entrar no modo de teste, pressione tres teclas x , PLAY MODE/TUNING MODE e DISC 3 simultaneamente.
PLAY MODE/TUNING MODE e ENTER simultaneamente. 3. Tecle EQ+
3. São aceso todos os segmentos e LEDs (fora LED de STANDBY). A função do equalizador é configurado para “MIN”.
4. Tecle EQ–
4. Tecle X e ENTER simultaneamente, é ativado o modo função do equalizador é configurado para “MAX”.
de verificação das chaves. 5. Tecle PRESET EQ
5. A mensagem “KEY 0 0 0” é mostrado. função do equalizador é configurado para “EQ FLAT”.
Cada vez que a tecla é pressionada, é mostrado o número da chave. 6. MASTER VOLUME aumenta e diminui.
6. Tecle X e ENTER simultaneamente, é ativado o modo de “VOLUME MIN”, “VOLUME 16”, “VOLUME MAX” é
contagem das tecla. mostrado.
7. A mensagem “KEYCNT 0” é mostrado. 7. Tecle GROOVE
Cada vez que a tecla é pressionada, “KEYCNT 0” aumenta o A mensagem “VACS OFF” ou “VACS ON” é mostrado.
valor. De qualquer modo,uma vez que a chave é pressionada, 8. Para sair deste modo,tecle ?/1 para desligar o aparelho.
não pressionar o tempo longo.
8. Tecle X e ENTER simultaneamente, e o modo de dete- [Modo de Transporte -CD (TRAVAMENTO) ]
cção do fone de ouvido é ativado. • Este modo posiciona a unidade ótica adequadamente contra
9. A mensagem “H_P OFF” é mostrado quando o jack do fone de vibrações. Execute esse modo quando for retornar o aparelho
ouvido é desconectado.. ao consumidor.
“H_P ON ” é mostrado quando conectado o fone de ouvido.
10. Tecle X e ENTER simultaneamente, e o modo de detecção Procedimento:
do controle de volume é ativado. 1. Tecle ?/1 para ligar o aparelho.
11. A mensagem “VOLUME FLAT” é mostrado. 2. Selecione a função “CD”.
É mostrado “VOLUME UP” girando o botão MASTER VOLUME 3. Tecle ?/1 para desligar o aparelho.
no sentido horário, ou mostrado“VOLUME DOWN” girando 4. Tecle CD e ?/1 simultaneamente.
sentido anti-horário. 5. A indicação “STANDBY” pisca instantaneamente, e o modo
12. Para sair modo de teste GC após modo de teste do fone de ouvido, de transporte é ativado.
tecle X e ENTER simultaneamente.
[MODOS DE TRANSPORTE DO CD (LOCK) & COLD RESET]
[Mode de visualização do Versão e Destino] Procedimento:
• É mostrado versão ou destino. 1. Tecle ?/1 para ligar o aparelho.
2. Selecione a função “CD”.
Procedimento: 3. Tecle ?/1 para desligar o aparelho.
1. Tecle ?/1 para ligar o aparelho. 4. Pressione tres teclas x , CD e DISPLAY simultaneamente.
2. Para entrar no modo de teste, pressione tres teclas x , 5. A indicação “STANDBY” pisca instantaneamente e o modo
PLAY MODE/TUNING MODE e DISC 2 simultaneamente. de transporte é ativado.
3. É mostrado o destino. 6. É mostrado no visor a indicação “COLD RESET” e o aparelho
4. Tecle DISPLAY simultaneamente. té resetado.
5. É mostrado a versão.
6. Para sair deste modo,tecle ?/1 para desligar o aparelho. [Travamento da Bandeja do Disco]
Procedimento:
[Modo de Serviço do CD] 1. Tecle ?/1 para ligar o aparelho.
• Este modo pode girar o motor Sled livremente. Use este modo 2. Pressione duas teclas x e Z simultaneamente por 5 segundos.
no momento da limpeza de Unidade Ótica. 3. A monsagem “LOCKED” é mostrado e a bandeja está travada.
Procedimento: 4. Pressione duas teclas x e Z simultaneamente novamente por

1. Tecle ?/1 para ligar o aparelho. 5 segundos.
2. Selecione a função “CD”. 5. A monsagem “UNLOCKED” ié mostrado e a bandeja está
3. Para entrar no modo de teste, pressione tres teclas x , destravada.
PLAY MODE/TUNING MODE , e Z simultaneamente. 6. Para sair deste modo, tecle ?/1 para desligar o
4. O modo de serviço do CD é selecionado. aparelho.
5. Com o condição de CD parado, tecle M para mover unidade ótica
para o lado de fora, ou tecle m para lado dentro.
6. Para sair deste modo, proceda conforme a seguir:
1) Move a unidadeótica para máxino por dentro.
2) Tecle ?/1 para desligar o aparelho.
Note: • Sempre move a unidade ótica ao máximo lado dentro quando sair
deste modo. Caso contrario o disco não será descarregado.
• Não gire o motor sled excessivamente, Caso contrario pode
danificar a engrenagem.
20
[Modo de Repetição do CD por limite de 5 vezes]

Procedimento:
1. Tecle ?/1 para ligar o aparelho.
2. Selecione a função “CD”.
3. Pressione tres teclas x , CD e ENTER simultaneamente.
4. A mensagem “LIMIT OFF” é mostrado.
5. Tecle ?/1 para desligar o aparelho.
[MODO DE TESTE DO AMPLIFICADOR]

Procedimento:
1. Tecle ?/1 para ligar o aparelho.
2. Para entrar no modo de teste, tecle tres teclas x ,
PLAY MODE/TUNING MODE e ENTER simultaneamente.
3. Tecle DISPLAY
As mensagens “V0 0 0” “ 000” são mostrados.
4. Tecle GROOVE .
As mensagens “DBFB ON” “DBFB OFF” são mostrados.
5. Tecle SURROUND .
As mensagens “SURROUND ON” “SURROUND OFF” são
mostrados
6. Tecle EQ BAND .
As mensagens “LOW” “MID” “HIGH” são mostrados.
7. Press ?/1 para desligar o aparelho.
21
SEÇÃO 5
DIAGRAMAS
5-1. DESCRIÇÃO DE FUNÇÃO DO PINO DE IC
• IC101 CXD3059AR (RF AMP) ((PLACA BD81A)
Pin No. Pin Name I/O Pin Description
1 MIRR I/O Mirror signal input/output Not used in this set. (Open)
2 DFCT I/O Defect signal input/output Not used in this set. (Open)
3 FOK I/O Focus OK signal input/output Not used in this set. (Open)
4 VSS — Internal digital ground pin
GFS is sampled at 460Hz; when GFS is high , this pin outputs a high signal
5 LOCK I/O
If GFS is low eight consecutive
6 MDP O Spindle motor servo control signal output
7 SSTP I Disc innermost detection signal input
8 IOVSS1 — I/O digital ground pin
9 SFDR O Sled drive signal output
10 SRDR O Sled drive signal output
11 TFDR O Tracking drive signal output
12 TRDR O Tracking drive signal output
13 FFDR O Focus drive signal output
14 FRDR O Focus drive signal output
15 IOVDD1 — I/O digital power supply pin (+3.3 V)
16 AVDD0 — Analog power supply pin (+3.3 V)
17 AVSS0 — Analog ground pin
18 NC — Not used. (Open)
19 E I E signal input
20 F I F signal input
21 TEI I Tracking error signal input
22 TEO O Tracking error signal output
23 FEI I Focus error signal input
24 FEO O Focus error signal output
25 VC O Center voltage output
26 A I A signal input
27 B I B signal input
28 C I C signal input
29 D I D signal input
32 RFDCO O RFDC signal output Not used in this set. (Open)
33 PDSENS I Reference voltage pin for PD Connect to ground in this set.
34 AC_SUM O RFAC summing amplifier signal output
35 EQ_IN I Equalizer circuit signal input
36 LD O APC amplifier signal output
37 PD I APC amplifier signal input
39 RFC I Equalizer cut-off frequency adjustment pin
41 RFACO O RFAC signal output
42 RFACI I RFAC signal input or EFM signal input
44 BIAS I Asymmetry circuit constant current signal input
45 ASYI I Asymmetry comparator voltage signal input
46 ASYO O EFM full-swing signal output (Low=VSS, High=VDD)
47 VPCO O Wide-band EFM PLL charge pump signal output Not used in this set. (Open)
48 VCTL I Wide-band EFM PLL VCO2 control voltage signal input
50 CLTV I Multiplier VCO1 control voltage signal input
22

51 FILO O Master PLL (slave=digital PLL) filter signal output
52 FILI I Master PLL filter signal input
53 PCO O Master PLL charge pump signal output
55 DDVROUT O DC/DC converter signal output
56 DDVRSEN I DC/DC converter output voltage monitor pin
58 DDCR I DC/DC converter reset pin
60 BCKI I D/A interface bit clock signal input
61 PCMDI I D/A interface serial data signal input (2’s COMP, MSB first)
62 LRCKI I D/A interface LR clock signal input
63 LRCK O D/A interface LR clock signal output f=Fs
65 PCMD O D/A interface serial data signal output (2’s COMP, MSB first)
66 BCK O D/A interface bit clock signal output
67 VDD — Internal digital power supply pin (+3.3 V)
68 EMPH O High when the playback disc has emphasis, low it has not
69 EMPHI I High when de-emphasis is ON, low when input OFF
71 DOUT O Digital signal output
72 TEST I Test pin Normally ground
73 TES1 I Test pin Normally ground
76 XVSS — Master clock ground pin
77 XTAO O Crystal oscillation circuit signal output (16.9 MHz)
78 XTAI I Crystal oscillation circuit signal input (16.9 MHz)
79 XVDD — Master clock power supply pin (+3.3 V)
81 AOUT1 O Lch analog signal output
82 VREFL O Lch reference voltage signal output
85 VREFR O Rch reference voltage signal output
86 AOUT2 O Rch analog signal output
90 RMUT O Rch “0” detection flag Not used in this set. (Open)
91 LMUT O Lch “0” detection flag Not used in this set. (Open)
93 XTSL I Crystal selection input Not used in this set. (Connect to ground.)
Oscillation circuit control signal input
95 XTACN I
Self-oscillation when high, oscillation stop when low
Subcode Q 80-bit and PCM peak and level data signal output
96 SQSO O
CD TEXT data signal output Not used in this set. (Open)
97 SQCK I SQSO readout clock signal input
98 SBSO O Subcode P to W serial signal output Not used in this set. (Open)
99 EXCK I SBSO readout clock signal input Not used in this set. (Open)
100 XRST I System reset signal input “L”: Reset
101 SYSM I Mute signal input “H”: Mute Connect to ground in this set.
23

102 DATA I Serial data signal input
104 XLAT I Latch signal input The serial data is latched at the falling edge
105 CLOCK I Serial data transfer clock signal input
107 SENS O SENS signal output
108 SCLK I SENS serial data readout clock signal input
109 ATSK I/O Anti-shock signal input/output Not used in this set. (Open)
110 WFCK O WFCK signal output Not used in this set. (Open)
111 XUGF O XUGF signal output Not used in this set. (Open)
112 XPCK O XPCK signal output Not used in this set. (Open)
113 GFS O GFS signal output Not used in this set. (Open)
114 C2PO O C2PO signal output Not used in this set. (Open)
115 SCOR O High output when the subcode sync, S0 or S1, is detected
117 C4M O 4.2336MHz signal output Not used in this set. (Open)
118 WDCK O Word clock signal output f=2Fs Not used in this set. (Open)
119 COUT I/O Track number count signal input/output Not used in this set. (Open)
24
• IC601 LC876996A-53H2-E (SYSTEM CONTROLLER) (PLACA DE PAINEL)

1 O-MP3 CS O CS signal output to CD digital processor
2 O-MP3 LP MOTER O LP signal output to CD digital processor and motor signal output
3 I-MP3 ACK SOL-B I ACK signal input from CD digital processor and motor signal input
4 O-MP3 REQ SOL-A O REQ signal output to CD digital processor and motor signal output
5 I-SCOR I CD scor signal input
6 O-MP3 RESET O RESET signal output to CD digital processor
7 I-BU1924 DATA I Data signal input Connect to ground in this set.
8 I-BU1924 CLK I Clock signal input
9 I-VOLUME-IN1 I Volume signal input from the encoder
10 I-VOLUME-IN2 I Volume signal input from the encoder
11 RESET I Reset signal input
12 I-XT1 I Connection for input a crystal resonator (32.768 kHz)
13 I-XT2 O Connection for input a crystal resonator (32.768 kHz)
14 VSS1 — Ground pin
15 CF1 I Connection for input a ceramic resonator (10 MHz)
16 CF2 O Connection for input a ceramic resonator (10 MHz)
17 VDD1 — Power supply pin (+1.5 V)
18 I-PROTECT I Power amplifier circuit protection signal input
19 WFR/HP/MIC-IN I SubWoofer or Headphone detection signal input
20 I-CD ENCODER I Signal input from the CD encoder
21 I-CD OPEN/CLOSE I CD tray open switch signal input
22 I-TAPE A START I TAPE A switches signal input
23 I-TAPE B START I TAPE B switches signal input
24 I-STREAM/VACS I Stream/Vacs signal input
25 I-KEY 3 I Function key input 3
28 I-SIRDS-IN I Data signal input from the remote contorol receiver
29 I-AC CUT I Power down signal input
30 to 42 G13 to G1 O FL tube grid signal output
43 to 45 S1 to S3 O FL tube segment signal output
47 to 49 S4 to S6 O FL tube segment signal output
50 S7/METER-SW1 O FL tube segment signal output
51 –VPP — Power supply (–) pin (–26 V)
54 to 63 S10/SW1 to S19/SW10 O FL tube segment signal output
64, 65 S20, S21 O FL tube segment signal output
66 I-SPEC/MODEL/METER I METER swich signal input
67 I-TUNED-IN I Tuning frequency signal input
68 I-STEREO-IN I Stereo tuning signal input
69 I-AMS-IN I AMS signal input
70 I-REEL-A-IN I A deck photo sensor signal input
71 I-REEL-B-IN I B deck photo sensor signal input
73 I-CD NUM SENSOR I Table address sensor swich signal input
74 O-POWER-RELAY O POWER RELAY control signal output
75 O-SYSTEM-MUTE O System muting signal output
76 O-POWER-LED O POWER LED control signal output
77 STREAM-LED6/SOL B O Illumination LED control signal output
78 STREAM-LED5/SOL A O Illumination LED control signal output
25

79 STREAM-LED4/MOTOR O Illumination LED control signal output
80 STREAM-LED3/MP3-STB O Illumination LED control signal output
81 STREAM-LED2 O Illumination LED control signal output
82 STREAM-LED1 O Illumination LED control signal output
83 I-LC72121 DI I Data signal input from tuner
84 O-LC72121 CE O Chip select signal output to tuner
85 O-LC72121/BU2099FV DO O Data signal input from tuner and SP driver
86 O-LC72121/BU2099FV CLK O Clock signal output to tuner and SP driver
87 O-BU2099FV LCH O LCH signal output to SP driver
88 O-BD3401 CLK O Clock signal output to sound processor
89 VSS2 — Ground pin
91 O-BD3401 DATA O Data signal output to sound processor
92 O-XTCN O CD XTCN signal output
93 O-XRES (RESET) O CD reset signal output
94 O-XLT (CD-LAT) O CD latch signal output
95 O-CD-DATA O CD data signal output
96 I-SENS I CD SENS signal input
97 O-CD-CLK O CD clock signal output
98 O-MP3-DO O MP3 data signal output to CD digital processor
99 I-MP3-DI I MP3 data signal input from CD digital processor
100 O-MP3-CLK O MP3 clock signal output to CD digital processor
26
5-2. DIAGRAMAS EM BLOCOS – SEÇÃO CD —
OPTICAL PICK-UP
BLOCK
(KSM-215DCP)
DETECTOR
RF AMP DIGITAL
VC +1.7V
IC101 SIGNAL PROCESSOR
VCC +3.3V IC301
A 26 A PCMDI 61 11 SDO0 VDD 55 5 REG 1 3.3V

IC303
B 27 B LRCKI 62 16 LRCKIA VDD 21
C 28 C LRCK 63 19 SFSY/LRCKIB VDDM 40
D 29 D PCMD 65 14 SDIO
E 19 E BCK 66 15 BCKIA
F 20 F BCKI 60 18 SBSY/BCKIB LD MOTOR DRIVER
IC701
LD LD STANBY 3 MP3-DO LM-R 9 RIN OUT1 4

DRIVER 36 LD M751
Q10 PO11/BUCK/AD1 36 MP3-REQ
LM-F 7 FIN OUT2 2 M
(LOADING)
MIACK 8 MP3-ACK TM-R
GND TM-F
MICK 7 MP3-CLK MAIN
X171
77 XTAO
MIDIO 6 MP3-DI SECTION D TBL ADDRESS SENS M M741
(TABLE)
16.9344MHz (Page 28) E-1
78 XTAI MILP 5 MP3-LP
E-2
XTACN MICS 4 MP3-CS TBL MOTOR DRIVER
XTACN 95 E-3 IC712
PANEL
PD
37 PD XRST 100
XRST RESET 2 MP3-RST A SECTION OPEN SW
DATA (Page 29)
VR +3.3V DATA 102 9 RIN OUT1 4
XLT SCOR
XLAT 104 SCOR S751 7 FIN OUT2 2
7 SSTP CLOCK SENS (OPEN) D+3.3V
SL/SP MOTOR CLOCK 105 SENS
S101 CLOCK
DRIVER (LIMIT) SENS CD-CLOCK
IC251 SENS 107
SCOR XLT TABLE SENSOR
SCOR 115 XLT(CD-LAT)
F+ DATA IC731
16 CH2OUT-F CD-DATA TBL ADDRESS
FOCUS XRST RE701 SENSE SWITCH
COIL CH1FIN 5 11 TFDR XRST
F Q731
15 CH2OUT-R XTACN E-3
XTCN
CH1RIN 6 12 TRDR CD-L E-2
T+
17 CH1OUT-R E-1
CD-R MAIN
TRACKING
COIL T
CH2FIN 7 13 FFDR
DOUT
B SECTION
18 CH1OUT-F (Page 28)
MP-3STB ROTARY
CH2RIN 8 14 FRDR ENCODER
19 CH4OUT-R
M101 AOUT1 81
M CH3FIN 30 9 SFDR
(SPINDLE)
20 CH4OUT-F
• R-CH is omitted due to same as L-CH.
CH3RIN 29 10 SRDR AOUT2 86
• Signal Path
21 CH3OUT-F
M102
M OPIN+ 3 6 MPD DOUT 71 : CD
(SLED)
22 CH3OUT-R
MUTE 24
27 27
5-3. DIAGRAMAS EM BLOCOS – SEÇÃO PRINCIPAL —
OVERLOAD/DC SUB WOOFER

SOUND PROCESSOR RELAY-
E SECTION
IC101 BUFFER GX750/RX550
(Page 30)
IC102 JK441
MP3-STB RG551
CD POWER AMP RY441
SECTION B CD-L 1 CDL VOUT1 33
IC441
L
(Page 27) CD-R R-CH
MUTE
VOUT2 32 R-CH
MUTE OVERLOAD DET SPEAKER
Q306 Q103 Q481,482 R-CH R
STK MUTE
MUTE MUTE GX750/RX550:Q489-491
CONTROL CD-MUTE CONTROL MUTE RG551:Q489 OVERLOAD DET
Q304,305 Q101,102 Q108 Q441,442
TM901 RELAY+B
TUNER
TUNER-L 61 TUNER_L BUFFER RELAY DRIVE

IC104 Q485-488
TUNER-R R-CH
DO SW OUT 25 5 1 Q483,Q484
DO
DI AC3
DI OVERHEAT
CLK DET
CLK BUFFER
CE BBNF1 34 Q106
CE TH441
TUNED
TUNED BBIN1 35 SP R-CH SWITCH
STEREO +Vcc
STEREO Q105
DATA R-CH
TU-MUTE 19 SI BBNF2 31 J801
RCLK BBIN2 30 BUFFER
18 SO PHONES
Q107 DEF
59 GAME-L Q303
SWITCH
9 TAPEA1 SAOUT2 55 Q351,Q352
11 TAPEB1 BUFFER
J804 Q327 FAN901
FAN
VIDEO 15 REC-OUT1 ASMOUT 40 FRONT SP RELAY DRIVE
GAME INPUT L Q310-Q312
AUDIO
R R-CH
STK MUTE SYSTEM CONTORLLER

J803 AC4 CONTROL IC601(1/2)
VIDEO OUT Q309,313
INVERTER
STK MUTE 24 I-STREEMA/VACS Q371
CONTROL STK WFR/HP/MIC 19 SW ON/OFF
DECK-A Q308 75 SYSTEM-MUTE
SUB WOOFER
HP2 L
69 AMS PROTECT 18 SW OUT C SECTION
SP DRIVER SW LIMITER (Page 30)
HP1 R R-CH IC371
DECK-B 11 Q5
CD NUM SENSOR 73 TBL ADDRESS SENS
HRP2 L 12 Q6
Q324 CD-OPEN/CLOSE 21 OPEN SW
HRP1 R R-CH +9V CD ENCORDER 20 E-1
L101 E-2
RCLK CD
88 CLK
BIAS
OSC 7 Q1 DATA LM-R
E-3 D SECTION
91 DATA LM-R
HE1 Q321 (Page 27)
LM-F LM-F
TUNED TM-R TM-R
67 TUNED TM-F
9 REC SW SWITCH STEREO TM-F
CONT 4 6 Q0 68 STEREO
7 P/B SW Q322,323
SELECTOR DI
CD-MUTE 10 Q4 83 DI
IC201 CE
FRONT SP RELAY 17 Q11 84 CE
TAPE SO DO VIDEO BUFFER
MECHANISM DECK LM-R 13 Q7 DATA 3 85 DO IC602
LM-F CLK
14 Q8 CLOCK 4 86 CLK
REC(FWD) LCH
TM-R 15 Q9 LCH 5 87 LCH 11 MP3 STB
B MODE
TM-F 16 Q10 DO
REC(REW) 3 DATA
A MODE SO
18 SO
B HALF 23 TAPE B START+ CLK 4 CLK • R-CH is omitted due to same as L-CH.
A HALF 22 TAPE A START+ LCH
5 LCK • Signal Path
A-PHOTO 70 I-REEL-A
B-PHOTO : TUNER
71 I-REEL-B SOL-A
6 SOL-A : CD
CAP M DRIVE MOTOR
CAPM+ SOL-B : PB(DECK A)
Q601 7 SOL-B
MOTOR : PB(DECK B)
SOL-B 8 MOTOR
B SOL B TRIP DRIVE : REC(DECK B)
Q602 10 WIRELESS
: AUDIO
A TRIP DRIVE SOL-A
A SOL
Q603
LED602
WIRELESS
M+9V
28 28
5-4. DIAGRAMAS EM BLOCOS – SEÇÃO PAINEL/POWER —
SYSTEM CONTROLLER
IC601(2/2)
PT901
POWER TRANSFORMER
S641-S650,SW601
LED
FUNCTION STREM-LED1 82 DRIVER
25 KEY3
KEY Q610
LED610
S601-S608,S610-S612
FUNCTION
27 KEY1
KEY LED
STREM-LED3 80 DRIVER S901
S621-S630
Q612 VOLTAGE
FUNCTION LED612 SELECTOR
26 KEY2
KEY LED LIVE
STREM-LED2 81 DRIVER
S660 Q611 220V
9 VOLUME-IN1 LED611
MASTER VOLUME ENCODER LED LIVE
10 VOLUME-IN2
STREM-LED6 77 DRIVER
Q615 220V
LED615
LED
STREM-LED5 78 DRIVER RY901
Q614 AC
REMOTE LED614 D401 F904 IN
CONTROL 1 28 SIRDS-IN LED
RECIEVER STREM-LED6 79 DRIVER B+
Q613 F905
IC610
LED613 B–
POWER LED 76 A+3.5V REG

A+3.5V 2 1
IC302
LED601
D301-D304 F906
C1 D+3.5V 3 D+3.5V REG 1

SCOR IC301
C2 C15 SW+3.5V
XTCN 6 MP3-RESET
XRST C3 C14 4 MP3-REQ D908 AC3
XLT(CD LAT) C4 C13 3 MP3-ACK REG
–VFL Q902
CD-DATA C5 C12 2 MP3-LP
SENS C6 C11 1 MP3-CS D305-D308 F907
42
CD-CLK C7 C10 100 MP3-CLK G01-G13
CD 30 3 +9V REG 1
C8 C9 +9V
SECTION A MP3-DO
MP3-DI C9 C8
99 MP3-DI
98 MP3-DO
IC303
(Page 27)
MP3-CLK C10 C7 97 CD-CLK FL601
C11 C6 D309-D312 AC4
MP3-CS 96 SENS FLUORESCENT VF1
C12 C5 43 INDICATOR VF2 M+9V REG VF1
MP3-LP 95 CD-DATA M+9V 3 1
C13 C4 45 TUBE –VFL IC304
MP3-ACK 94 XLT VF2
C14 C3 47
MP3-REQ 93 XRES S1-S21 B+ SWITCH
C15 C2 50 M+9V EVER+9V
MP3-RESET 92 XTCN Q315,316
C1 52
5 SCOR 65 AC4
RELAY DRIVE
Q361,362
D902-905
+4V REG
+4V 5 1
12 I-XT1 IC603
X601 POWER RELAY 74 B+ SWITCH
32.768kHz +3.5V Q604,616
13 I-XT2 RESET
RESET PT902
RESET 11 SWITCH 3 1 SUB TRANSFORMER
Q605 IC604
15 CF1
X602 AC CUT 29
10MHz 16 CF2
29 29
5-5. DIAGRAMAS EM BLOCOS – SEÇÃO SUB WOOFER — 5-6. LOCALIZAÇÃO DAS PLACAS DE CIRCUITO
AMP placa SENSOR placa BD81A

IC501
RELAY+(+B) placa SW
placa MOTOR (TB)
PT-2 SW IN -RE +RE
2 3 8 12 13 placa MOTOR (LD)
SWITCH CN503
Q502 CONTROL
SW-IN
placa DRIVER
MAIN
SECTION C SW-LIMITER
(Page 28) DETECT
SW-ON/OFF Q507 OVERCOAR placa CONNECT
DETECT
Q501
placa SUB WOOFER

DETECT
Q503
placa TRANS
RY501
JK501
placa AMP
SUB WOOFER OUT
OVERLOAD/DC
MAIN
SECTION E
(Page 28) RELAY-
DETECT
Q506,Q505
VIDEO OUT board

SUB TRANS board
REM board
PANEL board
MAIN board
6 STREAM LED board
GAME JACK board
H/P JACK board
30 30
5-7. NOTA PARA PLACA DE CIRCUITO IMPRESSO E DIAGRAMAS ESQUEMÁTICOS 5-8. FORMAS DE ONDAS
Nota nas Placas de Circuito Impresso: Nota nos diagramas esquemáticos – Placa PAINEL –
• X : partes extraidas do lado componente • Todos os capacitores estão em µF a menos que especificados.
• Y : partes extraidas do lado condutor pF: µµF 50 WV ou menores não são indicados, exceto para 1 2V/DIV, 10µs/DIV
• : partes do lado que nao pode ser visto os eletrolíticos e os de tântalo.
• Todos os resistores estão em Ω e 1/4 W a menos que espe-
cificados diferentemente.
Caution: • 2 : resistor anti-chama. 5.2 Vp-p
Pattern face side: Parts on the pattern face side seen from • C : designação para painel.
30.5 s
(Conductor Side) the pattern face are indicated. IC601 qd (I-XT2)
Parts face side: Parts on the parts face side seen from Nota:
(Component Side) the parts face are indicated. Os componentes identifica- 2 2V/DIV, 40ns/DIV
dos com a marca 0 são crí-
• Indicação dos transistores ticos para a segurança. So-
C mente os substitua por pe-
ças numericamente identifica- 4.9 Vp-p
Q Estes são omitidos das neste manual. 100 ns
IC601 qh (CF2)
B E • A : Linha de +B
• B : Linha de -B
• •Voltagens e formas de onda estão em DC, com relação ao
Q terra, em condição de ausência de sinal.
sem indicação : FM
B C E ( ) : CD PLAY
∗ : Impossível para medição
Estes são omitidos • Voltagens são obtidas com um VOM (impedância de entrada 10 MΩ).
Variações de voltagem são verificadas dentro de uma faixa
Q de tolerância.
• Formas de onda são obtidas com um osciloscópio.
B C E VVariações de voltagem são verificadas dentro de uma faixa
de tolerância.
Estes são omitidos • Números circulados referem-se a formas de onda.
• Simbologia .
F : TUNER (FM/AM)
J : CD PLAY
E : TAPE PLAY (DECK-A)
d : TAPE PLAY (DECK-B)
G : REC
f : AUDIO
31 31
5-9. PLACA DE CIRCUITO IMPRESSO — SEÇÃO MECANISMO DO CD (1/2) — : Utilizado solda sem chumbo
1 2 3 4 5 6 7 8 9 10 11 12 13 14
M101
B
C302
IC303
C305
C303
C255
S101
C
C252
R404
R313
R405
R419
R351
C257
C260
C315 R403
C316 C306
R352
M102
C313
R354
R302
IC251 R301
R353
R253
C314
D C258 IC301 R306
R307
C307
C312 C259 C320
C311
C317
R305
C308 R402
C309
FB301
C318 C116 R303 C310 R401

R409
C212
R252
R251
R411
C251
C184 R407
E R410
C213
C210 C211
R408
R205 R162
R163
C163
R165
R191
C183
R173
C174
R113
R114
C196
C114
C113
R406
R412
C194
C14
R201
C182
R182
CN201
C201 C172 (Page 42)
F
C181
R172 C115
IC101
C112
C185 C186
X171 C195
C10
C171
C162
R111 R181
C17
R112
R161
C209
C203 C111
R11
R171
C161
R12
C18
C11
C15
C125
CN101
R204
R13
C16
G C151
R151
R202
R10
C124
C132
C134
C133
R121 Q10 C143
R132
C122
R143 R141
R203
R142
C123
R133 C141
C142
R131
C131
• Localização do
Semicondutor
Ref. No. Location
IC101 F-11
IC251 D-8
IC301 D-11
IC303 B-12
Q10 G-6
32 32
5-10. DIAGRAMA ESQUEMÁTICO — SEÇÃO MECANISMO DO CD (1/2) —
CN101
TP423 C15
R307
C125
TP304 C142 R13 TP10
R131
C131
C307 C134 TP11
C17 TP424
C151 R12 C16
IC B/D R143 R10
TP12
TP13
C14
Q10
C11 C10 TP14
C124
C141 JPO10 R11 TP102
C133
C132
R203 R142 C122
C18
R133
R121
C123
TP123
TP122
C143
TP125
TP124
R151
TP15
TP302
R141
C308 R351 TP16
TP303 R132
TP17
TP121
C309 C306 TP18
TP19
IC301 R302
R303 R405 TP427
R404
C310
R419 TP103
R352
R403
R402
R353 TP104
R354 TP105
R401 C318 R111 C111
JPO102 R112
R301 C161 C112
C113
C317 R305 R113 R114
TP301 C114
C316 JPO103
C162 R161
C116
R306 C115
C311 R313 C315 C320 C171 R171 TP177
IC101 TP428
X171 R172 TP429
C174
R173 C172 TP430

C195
IC303 C312 C314
R181 TP431
C313 C185 C181
C183
TP432
TP433 C186 C182

C184 TP167
R182
TP178
C305 TP166
C302 C303
FB301 TP422
TP165
C194
TP425 R252 JPO004
TP142
TP153
TP148
TP149
TP145
TP144
TP147
TP146
TP160
TP162
S101 R251 C251
C258 C259
R191
R165
C163 TP426 R253
C210 R162
CN201
C196
TP186
TP187
TP401
TP402 IC251
TP436
TP403
TP404
TP405
C201
TP406
C209 R163
TP407
R201
TP420 C203
TP408 TP250
R205
C252 M101
TP417 R411
TP253
TP252
TP251
TP416 R410
TP421
TP415 R409
(Page 43) TP414 R408 M102
C257
TP413 R407
TP412 R406
TP419 R412
C260
TP434
TP410
C213
C212 C211
C255
IC B/D
TP411
TP409
R204 TP435
33 33
5-11. PLACA DE CIRCUITO IMPRESSO — SEÇÃO MECANISMO DO CD (2/2) — : Utilizado solda sem chumbo
1 2 3 4 5 6 7 8 9 10 11 12 13 14
CN704
B CN702
C751
CN705
R733
C737
Q731
R735
R734
R732
C736
C C735
JW710 R751
CN742
R723 JW711 CN741
C741
CN703
R722 C752
R721 JW712
JW709
JW708
JW707
D JW706
C715
D701
JW705
D711
R713
R702
R701
CN721
R711
IC731
E R712
JW713
MAIN
CN701
JW704 BOARD
JW714 CN301
JW703 (Page 38)
CN731
IC701
IC712
JW702
F R731
JW701 C731
G
S751
CN751 (LEVER SW)
Semicondutor
Ref. No. Location
D701 D-6
D711 D-7
H
IC701 F-6
IC712 F-7
IC731 E-11
Q731 C-9
34 34
5-12. DIAGRAMA ESQUEMÁTICO — SEÇÃO MECANISMO DO CD (2/2) —
IC701
IC B/D
R702 R701
D701 C715
CN721 CN704 C751
M751
IC712
IC B/D
R712 R713
CN751 CN705C752
D711 R711
S751
R751
R735 R734 R732 (Page 37)
CN742 CN702 C741

R731
M741 R733
CN731 CN741 C731
IC731 Q731 CN701
CN751 CN703 R723 R722 R721
RE701
C737 C736 C735
35 35
5-13. DIAGRAMA ESQUEMÁTICO — SEÇÃO PRINCIPAL (1/2) —
CN309
Q371
R151
Q101
R391
R386
(Page 43) R217 R219 R388
R385
R392 R152 R154 R153
C235
R397
R216 R218 C175 Q102
R387 R389 R390 R394 R393
JW201 JW202 R396

R157 R162 R155
R395
EP101
Q311
CN308 D203 D204 D205 R158
R156 Q103
Q312
C228 Q104
R231 2.2k
R227 R228 R159

Q310
R163
R225
R232 R165 R164 R161 R160

C229 C230
D207 D206 C188
R226 D202
C176 C185
R230 R229 R174 R173 C187
R172
CN307 R220 R222
Q105 C177
C178 C186
R175 R167 R166 R170
R221 D201 R223 C184
C189 C183
C179
C190 R168 C181 R171
IC102 R169
C166
C165
C194
(Page 48) R268
R141 C162
R270 R142 C164 R139
CN306
R269
R271
C198 R138
R137
R189
C159 C157
C154
C153
C160
R184
(Page 45) C152
R201 R202 Q108

C202
R102
C107
R105
IC B/D
C199 R181
C106
R204 R203 R101
R182 C196 C105
R103 C151
C101 R104 R136
R272 Q304 Q305 R186 R187
IC104 C150
C211 R205
C102 C103 C149 R135
R199
C203 C104 C148
R192
C147
R197 C206 R198 R134
C214 R206 R210 R207
CN305 C108 C146
Q306 Q303 C110 R108 R107
Q307 R133 C145
R178 R193 C193 R106
IC101 C144
C216 C222 C213 C109
R209 C111 R281 C142 C143
C217 R208 C112 R282
C212
R212 R211 C113 R283
C141
FB201 C114 R284
C140
(Page 43) FB202
FB203 C139
FB204 R132
D324
R109 R112 C275
C138
C115 C119
C137 R176
D325 R131
C116 C120
R111 R110 R113

D326 C274 R177 Q106
CN314
R126
C135
R115
C133
C118 C117 C121 R114
C123
R127
C125
C131
R194 C134 R123
C129
C130
R195
C128
C192 C191 C122 R125
C136
C127
C124
R124
(Page 43) JW311
R129
FB205 R128
R121
Q107
R116
R118 C132 R120 R119
R117
R254 C126
(Page 37)
36 36
5-14. DIAGRAMA ESQUEMÁTICO — SEÇÃO PRINCIPAL (2/2) —
(Page 36)
Q362 C270
R361
R362
R364
Q361
R363
R275
D316
R274
Q315
Q314
R323 C252 R253

R321 C312
R324
R322 R262
D215 D212 C253
IC302
C321
C311 D213
C258
C309
C318 C315 Q327
D321
Q321 R264
C241
C308
R325 C259
IC301
JW301 R241 R263
IC304
R265
IC303
D313 R266
JW303 C242 C243 R242
R273
CN303 C251
D314 R243
C244 D214
R252
C351
D315
Q324
R351
R250 R353 R352
C313 C310
C316
EP301 R251 Q351
C302 L101 R356 R354
D311 JW302 JW305
D309
D312
D310 D307 C301

R357
D306 D305
D308
D302 D301
C248 R244 C246
(Page 48) C306 C303 Q352
C305
R358
C304
D304 D303
C354 IC B/D C352
IC201
C374
C375
IC B/D C371
R245 C264 CN112
HP1
R371
C372 HP2
R372 C249
C265
R384
R373 R313
C373 D322
R312
CN103
R374 C266
R383 C353
R306 HRP1
R375
R382 C376
R381 Q308
R376 C267
R246 HRP2
R377 R307 R311
R247
R308
HE1
R378 R379
R248 Q323
R310 Q322 C250
Q313
IC371 R380
D211 R249
Q309
R346 R345
R348
R347
R342 R341
C342
R343
R344
R213
R214
CN302 CN301 CN101
(Page 40) (Page 35)
37 37
5-15. PLACA DE CIRCUITO IMPRESSO — SEÇÃO PRINCIPAL — : Utilizado solda sem chumbo
1 2 3 4 5 6 7 8 9 10 11 12
(Page 42) (Page 42) (Page 34)
A
Semicondutor
JW146 Ref. No. Location
JW1
R306
JW107
R384
R383
R381
R379
R382
R307
D201 H-8
R310
Q308 CN101
D202 H-9
R380
C374 R308
JW108
JW109
Q313
JW2
D206 H-9
B
R311
Q309
JW145
C375
JW3
C376 JW151 C371
IC371
JW112 JW4
D207 H-9
C373
C372
JW122 JW110 JW5 JW6 D211 F-3

R374
R375
R377
R312 R376 CN314
JW121 D212 G-4
R371
JW7
R372
R378
JW113 LP301
JW125 CN301
JW123 JW114 C165
D213 G-4
C342
R373
JW126
R142 R141
JW127 JW124 JW115
D214 G-3
JW150 JW18 CN308
JW311
JW8 D215 G-3
JW117
R343
R342
R341
R344
R346
R347
R345
C151 R348
R139
C354
JW120
D301 H-6
JW119
R135
JW116
FB203
JW128
R136 C228 D302 H-6
JW118
C
C164
R272 C162
C150 C145 C166
D303 H-6
C148
JW129
R134
C149
C157
FB204
R176 C147
JW130
D304 H-7
C152
JW17
JW16
JW15
JW14
JW13
JW12
JW11
R133
JW144
JW143
C160 R138
JW131
D305 H-5
JW33
FB202
R131
JW10
R137
C142
JW9
C154
CN302
C212
CN305
FB201
D306 H-6
R169
C143
C146
C176
C144
JW132
C217 JW142
C153
R168 R167 R166
C139
C140
D307 H-6
C159
C138
JW34
C141
C222
C178
C213
D308 H-6
Q106
C216
R129
JW133 C179 C177 R164 JW22
(Page 39)
C136
C135
R128
R161 R165
R132
IC102
C275
R211
JW134 R212 C101 JW21

D309 H-5
JW35
R208 R160 JW23
R127
C274
IC
Q107
D310 H-5
D R209
10
C199
C102
R177
Q307 R101 JW19
R104 C185
D311 H-5
R103
R126 C137
R102
Q306
C214 C103 C133 C134 R121 JW36 R186

C186
C104
R124
C106
R184
JW24
D312 H-5
R204 R207 R210
C132
JW141 R170
C181
R197
R125
R105
JW20
R123
R206 C183
D313 F-6
C109 R198
R205
R171 IC104
C105
C193
JW37
C108
R107
JW155 C128 R120 R119 C187

JW135 JW140
C206
C120
JW38
D316 G-5
R203
Q305
C121
JW26
C211
C198
R172
JW136 C126 R189
C131
C119
Q304
C127
R202
R106 C184
D321 H-4
R116
R108
C110
JW159 R113 C130

C107
D322 H-3
R117
C125 JW39 C129
C202
JW139 R201
JW106
C191 R112 R187 R181 C196

JW137
C122
R118
C265
C115
R281
CN112
FB205
R111
D324 E-3
R114
R283 R284 C124 C312

R282
C111 JW40 JW27 R182

R194
C117
D325 E-2
R110
C123 JW28
E JW138
C116
R109 JW41 R199

C264
Q105
R115
R192
R195 JW44 C203 D326 E-2
IC302
JW104
D325 D324 JW42

C112
R243
C113
R244
C114 JW32
C311
Q303
IC201 R173
R178
R248 C118
C248
R254
R175 R174
C241
Q323 Q322
IC101 D-5
C190
C192 C194
D326
R249
C242
JW101 JW102
IC102 D-7
C244
R245
Q321
R268
L101
R193
C250 R247 JW100 R269
IC104 D-9
JW103
C189
C188
Q108
R242
C249 JW45
R270
C243
JW98 R246 JW99 R241

IC201 E-4
D211
C267 C266
C308
JW97 R251 CN103 C246 R271 IC301 F-6

F
C315
IC302 E-7
C309
Q324
D313
C318
R250
JW96 JW79 IC303 F-6
JW50
R213 C251 JW301

JW95 R214 CN306
R252
IC304 F-5
R263
JW78 D314
C252
IC371 B-3
R358
R351
R253
C270
R262
JW105
IC304 IC303 IC301
Q327
R362 JW29
C352 C351
C253
R353 R264 Q362
JW94 R352
(Page 44) Q101 G-7
JW304
R356
Q361
C353
R361
R364
R357
Q102 G-7
R266
JW30
JW71
Q351
Q315 R323
JW75
JW74
R324
Q314
JW48
JW47
JW46
Q103 G-8
R354
JW70
JW72
D212
D213
R321
Q352
JW49
JW80 JW31
JW73
G
JW76
D215
Q104 G-8
JW77
D316 R153 JW203

JW156
R154
R265
D214
Q105 E-9
C259
R159
R274
C258
R275
JW88
R163
C321
Q106 D-6
JW81
R155
C313 Q102 Q310

R363 D315
JW84
Q104
Q107 D-6
Q103
R322
Q101
R152
C316 R158 R226 R225

JW93
JW92
JW91
JW90
JW89
C310
JW157
R157 C229
R228 Q108 F-9
R151
C175 JW51
JW83
JW204
R162 Q303 E-10
JW82
JW87
JW52 R227
D322 R313 C230 Q304 E-3
JW63
JW66 Q311
JW86
JW53
D321
Q305 E-3
JW85
LP303
JW65
JW67 R156 JW54

D202
H R388 R392 R325 D203

R223
Q306 D-3
R391
R232
JW64
Q312
R394 R393
JW158
LP302 D204
JW62
JW61
R389 R386 JW55

Q307 D-3
R385
R219
R395
R231
R390 R387 D205
Q308 B-3
CN309
R217
D312
D310
D201
D307
D305
Q371
D311
D309
D303
D302
D304
JW56
R397
D301
D306
D308
R221
R396
JW57
R230
Q309 B-2
R222
D207
R218 R220
R216
(Page 42) C306 C305 C303 C304 R229

D206
Q310 G-9
C301 C302
JW202
JW149
JW148
Q311 H-9
JW68
Q312 H-9
JW201
CN303 JW59
CN307
Q313 B-2
I JW69 Q314 G-5
Q315 G-4
JW305
R273
JW303
Q321 F-5
JW58
LP304
C235
Q322 E-3
B1 Q323 E-3
EP101
EP301
JW302 Q324 F-3

Q327 F-4
Q351 G-3
J Q352 G-3
Q361 G-5
Q362 G-4
Q371 H-4
(Page 47) (Page 46)
38 38
F
E
H
D
C
B
A
G
CN873
(Page 38)
1
(Page 42)
R647 R646 JW601
D611
D610
D609
D608
D607
D606
D605
D604
D603
JR622
JR623
CN601
JW602
S605 R645
JW809
S604
S608
R629
2
R627
R628
R697
R693
S607 S606
R690
R676
R635
JW785
E-9
E-9
E-9
E-9
C-11
E-10
R648
C-12
C-12
C-12
JW768 JW786
JW783
R649
R664
JW784
JW767 JW779
Ref. No. Location

R650
JW765 JW766
R691
JW749
JW764 R734 JW808
R694
JW778
R692
JW762
JW781
JW788
JW763
JW782
JW780
JW787
JW789
JW790
JW791
R779
R780
R695 R696
JR617
D625
D624
D623
D621
D620
D616
D615
D614
D613
• Localização do Semicondutor
JW761 R785
R652
Ref. No.
R783
JW748
3
JW747
R678
R667
JW760
R666
S610
S611
S612
S643
S642
S641
R782
R665
R651
B-6
B-6
B-6
B-6
B-7
JW759
G-7
G-7
JW758 R781
E-10
D-10
JW777
R663
CN603
JW756
JW757
Location
R677
JW776
JW812 JW755 R778
C648 JW775
JW798
R777
JW796
JW792
JW793
JW795
JW794
JW797
JW774 R776
JW754 JW753
JW773 R775 R719
D630
4
JW752
D633
D632
D631
D630
D627
R670 JW772
IC603
IC602
IC601
JW799
R789 R774 JW807

JW751 JW771
Ref. No.
C620
JW810
R669
5-16. PLACA DE CIRCUITO IMPRESSO — SEÇÃO PAINEL —
R668 JW800 JW804

C622
JW770
C621
C647
JW750
JW801 JW803
B-6
C-7
D-9
G-4
JW769
JW806
E-10
E-12
S646
D-10
D-10
S644
S645
R620
S603
R614 JW802 JW805

C654
Location
C612 R717
R612 R610
JW735 JW711 R718
R797 R790
R716
5
R773
JW734 JW710
WIRE806
R611 R609 JW727

R795
R613 JW709 R771

R604 C641
R602 JW726
JW745
JW725
JW708
Q603
Q602
Q601
R603 R605 R770
IC610
IC604
JW733 JW707 JW700
JW724 R769
R794 JW699
R606
JW746
LED602
LED601
Ref. No.
JW732
R796
R793
JW723 R768
CN602
JW744 R619 R767
JW706
JW731 JW722
JW743 R601 D627 R766
JW721
JW705
R607 JW730
H-7
H-7
R765
G-7
R618 JW704
JW698
A-14
C-12
D-10
G-12
R792
R608 R799 JW729 JW718 R764

R616 JW814 D625
C655
R798 R763
R784
Location
6
R617 R615 JW717 JW703 R762

JW728 D624 R761
JW720
R760
JW697
JW738 JW702
JW716
D623 R759
JW715
FL601
D621 R758
Q601 JW737 JW701
Q611
Q616
Q615
Q614
Q613
Q612
Q610
Q605
Q604
JW714 R757
JW739
C643
R636 R756
Ref. No.
JR621 JW736 D620
D616
JW713 R637 R755
JW696
JW719
JW740
R621 R787 R754
Q603 R753
D615
7
D-9
JW712
G-9
G-9
G-9
G-8
G-8
G-9
JW741 R625 R752
B-11
B-11
R622 JW813 R751
IC
R626 60 R750
Location
R723
39
Q602 JW675 R749
R624 R725 C640
JW661
JW662
JW685 R748
R623 R728
C639
X601
JW684
JW695
R704 JW660 JW674 R727 R747

JR611 JR612 C638
CN605
R700
X602
JW694
R732
JW683 R746
C637
C642
R702 C613
8
(Page 42)
JW659 JW673
R729
R733
C625 R745
R730
C624 C636
Q611
JW682 R744
C626
39
JW692 JW693
JW681 C607 C635
Q612
R708 JW658 R743

JW672 R681 C653 C634
R680
JW670 JW671 R742
R714 JW691
JW689
CN608
C649
C633
Q613 Q615
JW669 R679 C610

R706
R741
JW668 D611 JW690
JW656
C632
D609 R863 JW680
Q614
9
R854 R740
JW657 JW655
JW667
R788
JW654 Q610 C609 C631

C646
CN604
R685
R682
JW666
C611
R698 D608 R739

C606
(Page 42)
JW653 JW688 C630
R713
R711 JW676 JW815

JW652 R686 JW687 R738
Q605 C656
R712 D606 JW686

JW663
R710
R791
C618 JW651 C629

R688
D633
: Utilizado solda sem chumbo
JW664
D610 IC604
JW665
C617 R737
D613 C628
JW678
JW679
JW677
R722
JW811
R687
D631
JW650
IC603
R689
R721
JW624 JW622
C608
D614
S649
S648
S650
S647
C623
10
D632 JW623 JW621

C615
C614
JW645
R720
JW619
JW617
JW618
JW616
JW615
JW648
JW620
JW633
JW614
JW634
JW635
JW638
JW636
R671
Q616
R684
JW639
JW647
JW603
Q604
JW613
C619
C644
JW625
R683
R786
R724 JW626
JW632
C605
11
JW612
JW644 JW631
JW637
JW646
JW643
JW627
D607
JW649
JW606
JW630
S628
S630
S627
S626
S602
S629
JW629
JW608 JW640 R715
R661 JR614
R662 C604 JW611
R632 D605
C601 JW628
JW607 C602 R641
R633 R640 R639
12
JW642 C603 R772

JR609
IC602
R726 R634 R638 R672 D603 D604

JW641
R731 R644
JR608
R658
LED602
LED601
R675
JR607
R657 R660 R659 R643

R656 R655 R736
R735
JW610
R674
R653
S625
S624
S622
S621
S601
S623
R654 R642
Administrator SV-HCDGX750-PANEL
13
CN610
IC610
JR624
14
5-17. DIAGRAMA ESQUEMÁTICO — SEÇÃO PAINEL (1/2) —
CN605
R704
R706
R708
R700 JW660
(Page 43) R702 JW659
Q610 Q612 Q611 Q614 Q615 Q613
CN604 R698
JW674
JW718
(Page 43) JW705 JW655 JW656 JW658
D605
JW601
JW602
R629
R628
(Page 41)
R639 D604 R854
R641 C605
R640 D603
R627
R690
R691
R672 R731 JW811
R692
R693
R694 R638
R695
R696
R697
C655
IC B/D
(Page 37)
IC602 R674
R663 R652 R651 R650 R649 R648 R647 R646 R645 R644 R643 R642
R635
S612 S611 S610 S608 S607 S606 S605 S604 S603 S602 S601
JW641 R726
R633
R634
JR607
JW649
JR609
R632
JW625
LED602
JW714 JW635
JR608
JW626
R662 R661 R660 R659 R658 R657 R656 R655 R654 R653
R724
JW716
CN601
C644 JW650 R675
S630 S629 S628 S627 S626 S625 S624 S623 S622 S621
JW703
JW701
C604
C601 C602 C603

R722 R721 R720 R671 R670 R669 R668 R667 R666 R665 R664
R676
S650 S649 S648 S647 S646 S645 S644 S643 S642 S641
40 40
5-18. DIAGRAMA ESQUEMÁTICO — SEÇÃO PAINEL (2/2) —
FL601
CN603
JW812
R785
R783
R782
C623
R770
R769
R768
R767
R766
R765
R764
R763
R762
R761
R760
R759
R758
R757
R756
R755
R754
R753
R752
R751
R750
C634
C640
C639
C638
C637
C636
C635
C633
C632
C631
C630
C629
C628
R781 C622
R780
R779 R710 R712

R778 LED601
(Page 43) C620
R719 C621
R777
R776 R718 R772 C642 R771 R711 R713
R775 C617 C618
R774 R716
JR617 JW670 JW724
R717 JW728 JW723
JW729 JW722
R608
R607
R794
R793
R792
R606
R605
R604
R603
R602
R601
JW673 JW721
D627
D625
D624
D623
D621
D620
R796
R621
JW706
JW606 R622
R795
JW707
JW708
JW709
Q601
R790 R609
CN602
JR621
R610 R611
R797
R773 R613
R623 R612
JW607 R624
R789 Q602
R614
C641
R615
D615
R749 R798
C643 R748
R616 R617
IC601
R747
53H2
R746 R625 R799
JW608 R626
R745
R618 R619
R744
Q603
R743
R620
R784 R742
R741
D616
R740
R787 R739
R738
R637 R636
IC610
R714 CN608
(Page 40) R737

JR624
R729
R730
R734
R735
R736
R727
R715
R723
R725
R788
R791
CN610
C626
C619
R733
R728
R732
X602 R681
JR611
JR612
C653 C649
C624
X601
D607 C607
C625
R680
C610
C647 C611
C654
D611 D609
D608 R682
Q605
D630 R677 R678
IC603
C648 R863 33 R686
R687
D606
C612 C613
C646 C656 R685 D633 C614
R679 33 C606 C608 C609
Q604
R689
D613 D614
R683 R684 D632

R786
IC604
D610 R688
Q616 C615
WIRE806 D631
41 41
5-19. PLACAS DE CIRCUITO IMPRESSO — SEÇÃO JACK — : Utilizado solda sem chumbo
1 2 3 4 5 6 7 8 9 10 11 12 13 14
C876
C875
C874
C872
C871
W803
JW831
CN607
CN804
(Page 39) C832
CN873 LED613 LED612 C830
JR871
C831
FB871 JW871 JW872 JW879 JR872 J801
(Page 38)
FB872 R705 R703
JW875
B JW877
C873 (Page 39)
LED614
JW876 R707 R701
S660
JW878 R709
R673
R699
CN874
JW873 JW874
LED611
1
CN871 60
(Page 38) SW
LED615 LED610
C
CN606
LP872 LP874
D
LP871 LP873
(Page 39)
(Page 32)
F • Localização do
C802
Semicondutor
R801 J803
Ref. No. Location
CN805
R802
R804 C801 LED610 C-9

LED611 B-9
CN801
JR801 R803 LP802 LED612 A-9

C804
LED613 A-7
G J804
CN802
LED614 B-7
(Page 38) WIRE801
C803
LED615 C-7
42 42
5-20. DIAGRAMA ESQUEMÁTICO — SEÇÃO JACK —
CN874 C830 C831

SW601 S660
CN804
J801
R699
R701
R703
R705
R707
R709
CN871 JW876
(Page 36)
LED610
LED611
LED612
LED613
LED614
LED615
JW875 FB871 (Page 36) R673
JW878 C832
JW877 FB872
JW871 W803
JW872
CN873
JW873 CN606 CN607

JW874
(Page 33)
JW879
(Page 41) (Page 40) (Page 40)
CN805 J803
CN802
C872
C873
C874
C875
C876
C871
JR872
R801 J804
JR871
R803 C801
JR801
R804 C802 C804 C803
R802
CN801
(Page 36)
WIRE801
43 43
5-21. PLACA DE CIRCUITO IMPRESSO — SEÇÃO SUB WOOFER — : Utilizado solda sem chumbo
1 2 3 4 5 6 7 8 9 10 11 12 13 14
(Page 46) (Page 46)
(Page 38)
A
B
EP501
EP502
LP501
JW508
CN501
CN502
C JW504
JW512
JW513
JW510
JW511
R506 JW506
JW521
JW520 D504 R516
C517
JW509
JW517
R520
D
R509
R533
R517
Q503
Q502
C515
R505
JW505
C514
C509
D501
Q506
RY501
Q505
JW515
JW507
JW516
R529
C503
R501
C506 R532
R524
D502
D503
R528
D505
E
JW501
C504
R510
R511
JW503
C502
D506
R527
R526
C510
R531
R508
D507
C507
R513
R514
R515
C516
R502
C505
JW518
R503
R504
R525
R507
C508
JW502 C511
F
Q507
R530
C513
Q501
JW519
JW514
IC501
R519
R518
R512
C512
G
Semicondutor CN503
Ref. No. Location
H D501 D-6
D502 E-9 JK501
D503 E-9
D504 D-10
D505 E-14
D506 E-13
D507 E-2
IC501 G-5
Q501 F-8
Q502 D-14
Q503 D-11
Q505 D-12
Q506 D-12
Q507 F-2
44 44
5-22. DIAGRAMA ESQUEMÁTICO — SEÇÃO SUB WOOFER —
IC501
R517 R518
Q507
R516
R519
Q502
R530 CN503
C508
R507
R510 R511
C516 JW501 C505 R508
Q501
C507
R531
C502
R529 C503 R501
D507 R509
CN501 R513
R504
C513
R502 R503
R505
JW520 C512
R514
(Page 36) C511
D504
RY501
R515
C504
D506 D505 R525 C506 C509 C510
D503
R512
D502
JK501
D501
C515 R506
R527 R526
R528
CN502
Q506 R524 R532 R520

(Page 48)
Q503
Q505 C517
C514 R533
45 45
5-23. PLACA DE CIRCUITO IMPRESSO — SEÇÃO POWER AMP — : Utilizado solda sem chumbo
1 2 3 4 5 6 7 8
A C492
Semicondutor
Ref. No. Location
EP491
D401 H-6
Q489
D441 E-5
D442 E-4
D443 J-4
R491
R467
R493
D481 E-5
D483
R483
Q481
B
C481
D482 G-4
D483 B-4
JW468
Q484
R492
C488
Q482
JW471 Q483
R466
R465
R485
R484
IC441 D-3
R486
R494
JW470
Q441 D-5
TH441
JW469
Q442 D-4
C453
C451
R453
JW467 Q481 B-4
C JW466 Q482 B-4
JW461
JW462
JW403 JW465 Q483 B-5
JW464 Q484 B-5
R451
JW432
Q485 G-3
R496
R454
JW404 Q486 G-4
C454 Q487 G-4
R452 Q488 F-4
JW459
JW460
JW463
C452 Q489 B-4
D
JW430
JW431
IC441
R495
C489
Q442
R455
R456
JW441 R447 Q441

JW429
JW428
R460
R458
D442
D441
R457
R459
JW457
JW458
R445 C445 R441
C441
C447
E
R443
C443
R411
JW450 C446
D481
R413
JW426
JW427
JW456
JW455
JW442
JW449
JW451 JW440
R412
R414
R444
C444
JW439
C448
JW438
C442
JW437
JW473
JW474
R446 R442
F
Q488
C411
CN443
(Page 44)
JW454
JW453
JW452
R490
C487
JW424
JW425
R448
R481
Q485
D482
R487
JW447
JW446
R482 JW402
Q486
R489
R488 EP402
JW423
JW422
C486
G Q487
JW436
C405
EP401 JW435
C402
R401
C408 JW401
C403
C407
JW414
JW420
JW421
JW445
JW434 JW443 JW444
CN442
JW433
C404
JK441
H
JW405
JW413
D401
R402
(Page 47)
JW418
JW419
JW416
JW417
C406
LP401
JW415
L441
JW472
JW406
JW400
JW408
JW412
JW411
I
R407
R461
RY441
JW409
JW407
R462
L442
D443
JW410
CN441
(Page 38)
46 46
5-24. PLACA DE CIRCUITO IMPRESSO — SEÇÃO TRANSFORMER — : Utilizado solda sem chumbo
1 2 3 4 5 6 7 8 9 10 11 12 13 14
D904 D905
B D902 D903 JW918

CN904 LP903
CN906
CN902
C911
D901
C909
JW912
D908
C910
R908
C C908
R903
LP901
R904
D906
Q902
C906 JW900
RY901
PT901 FH907
D
JW923
PT902
FH908
JW905
F904
CN905
FH909 (Page 46)
JW922
E FH910
JW925
F905
C920
FH911
FH912
JW929
CN901
JW921
F F906
C921
S901
F907 C922
FH913
CN907
JW930
JW920
(Page 38)
G
FH914
C926
JW926
C925
JW901 JW917
JW924
H C924
CN903
C923 LP902
Semicondutor
I Ref. No. Location
D901 C-3
D902 B-2
D903 B-2
D904 B-2
D905 B-2
D906 C-12
D908 C-10
Q902 C-12
47 47
5-25. DIAGRAMA ESQUEMÁTICO — SEÇÃO POWER —
JW403 L441
R451 RY441
C441 R441 R461
JW441
IC441(1/2)
R413 C445
R462
R466 R465
R411
TH441 L442
R447
D443
EP491 Q483 JK441
R483 R485
R455 C451 Q482 Q481
R445 R467 Q441 R484 R407
R491
C453
R457
C447 D483 R492
C492 EP401
C481 R486 C408 C407
D441
Q489 Q484
R453
C443 R443 C488 R493 R494 R459
C448 C489 C411

C444 R444
D442
D481
R460
R495 Q485
R446 R454
R482 C486
R458
R414 R448 C454
D401
Q442
C452
R481 C402
R456 Q487 CN441
C446 R487
Q488 JW401
IC441(2/2)
C442 C405 C403
JW442 R452 R401
Q486
R442 JW404 R490

C406
D482
JW402 R402
C404
R412 R488 C487
R489
R496
JW407
(Page 36)
EP402
CN442
CN443
(Page 45)
PT901
F904
FH908 FH907
CN905 JW902
220V
F905 CN904 CN903 JW901
FH910 FH909 S901
127V
JW908
JW910
FH912 FH911 RY901
CN907 F906
D901
JW925
F907
JW903
FH913
PT902
FH914
JW904
(Page 37) R908 D908 CN902 D903 D902
CN906
Q902 JW905
D905 D904
CN901
JW917
R903
C908
R904 JW906
C906
C910 C911
D906
C925
C924
C926
C909
C920
C921
C922
C923
48 48
5-26. DIAGRAMAS EM BLOCOS DO IC
IC301 TC94A34FG-002 (PLACA BD81A ) IC251 BA5947FM (PLACA BD81A )
SBSY
SFSY
DATA
PIO0
PIO3
PIO7
PIO5
PIO6
PIO1
PIO4
VDD
PIO2
TXO
VSS
WE
CKI
CH4OUTR 19 D D 18 CH1PUTF
32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 LEVEL
SHIFT
CH4OUTF 20 D D 17 CH1OUTR
RAS 33 16 LRCKIA
In/Output Port
CH3OUTF 21 D D 16 CH2OUTF
Sub code
General
19k
DIT
PIN26
I/F
CH3OUTR 22 D 6.5k D 15 CH2OUTR
SRAM I/F
CAS 34 15 BCKIA
SRAM
1Mbit
10k
POW Vref POW
POWVCC 23 VCC VCC 14 POWVCC
(ch3, 4) (ch1, 2)
50k 50k
DRAM I/F
50k 50k
SRAM/
OE 35 14 SDI0
Audio I/F
MUTE 24 POW 13 CNF4
VCC
50k 50k
X-Bus
Y-Bus
GND 25 12 GND
C-Pointer
register
Vref
MUTE
BUCK 36 13 LRCKO
GND 26 11 C-M
PREGND 27 10 C-P
Address Calc.
Y-Pointer
CCE 37 12 BCKO
register
CT 28 9 VG
2sets
R F F R
CDP Cont
R R
CH3RIN 29 8 CH2RIN
I/F
INTER INTER
AD12 38 A3 11 SDO0 F FACE FACE F
round & limit

AY
CH3FIN 30 7 CH2FIN
X-Pointer
register
F R
ALU
100k
CH4IN 31 6 CH1RIN
AX
INTER
A2
AD11 39 10 VSS
4k word
CROM
PIN3 FACE
CH4CAPA 32 5 CH1FIN
10k F
50k
OUTVREF 33 SW 4 SW
MZ
VDDM 40 9 VDDT
4k word
CRAM
A1
XO • X1 • X2
Y0 • Y1 • Y2
round & limit
3 OPIN+
register
DPOUT 34
MY
MAC
SRMSTB 41 8 MIACK TREVCC 35 Pre 2 OPIN-

Vcc
2k word
ERAM
A0
MX
NC 36 1 NC
VDDT 42 7 MICK
4k word
YRAM
MCU. I/F
AD10 43 6 MIDIO
4k word
XRAM
Program
Control
AD9 44 5 MILP
Bus
Switch IC701 BA6956AN (PLACA DRIVER )
IC712 BA6956AN (PLACA DRIVER)
AD8 45 4 MICS
Instruction
Decoder
PRAM
POM
AD7 46 3 STANBY TSD
AD6 47 2 RESET
CONTROL LOGIC
AD5 48 Timing 1 VDDP 1 2 3 4 5 6 7 8 9

VC0 Generator
VREF
OUT2
RNF
OUT1
VM
VCC
FIN
GND
RIN
49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64
AD1
AD4
XI
VDDX
VSS
AD2
VCOI
VSSP
AD3
VDD
MIMD
XO
AD0
VSSX
CKO
TEST
49 49
IC101 BD3401KS2 (PLACA PRINCIPAL)
TONE OUT2
TONE OUT1
VOLOUT1
AMS OUT
MOUT2
MOUT1
BOUT1
BOUT2
BBNF1
BBIN1
MNF2
MNF1
BNF1
BNF2
VIN2
VIN1
48 47 46 45 44 43 42 41 40 39 38 37 36 35 34 33
+
TNF2 49 32 VOLOUT2
+
BASS MIDDLE TREBLE
-
-
+
TNF1 50 - 31 BBNF2
+ +
SUR1 51 BASS MIDDLE TREBLE 30 BBIN2
+
SURROUND -
SUR2 52 29 LF1
ATT ATT G fc=100HZ
+
LINEOUT2 53 28 LF2
- f
+
0
+
LINEOUT1 54 27 LF3
-
BUFFER
+
-
MIX
SAOUT2 55 MIC MIX
VOCAL FADER 26 LF4
Di-LIMITER
+
SAOUT1 56 -
25 SWOUT
+
SWITCH
SOFT
CAP 57 + 24 FILTER
-
-
MIC 58 + 23 1/2 Vcc
-
GAME L 59 22 Vcc
+
-
GAME R 60 21 GND
+
+
+
-
-
TUNER L 61 20 VDD
INPUT
TUNER R 62 SELECTOR 19 SI
CONTROL
DIGITAL
MD L 63 18 SC
+
ALC ALC
-
MD R 64 17 ALC
+
+
+
+
-
-
-
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
PBOUT1
PBNF1
TAPE B1
CD R
RECNF2
CD L
PBNF2
PBOUT2
TAPE A1
TAPE B2
TAPE R
RECOUT2
RECNF1
TAPE A2
TAPE L
RECOUT1
IC201 BA3126N (PLACA PRINCIPAL) IC371 BU2099FV (PLACA PRINCIPAL)

IC602 BU2099FV (PLACA PAINEL )
V DD
Q11
Q10
Q5
SO
OE
Q8
Q7
Q6
Q9
20 19 18 17 16 15 14 13 12 11
12BIT SHIFT REGESTER

CONTOROL
CIRCUIT
1 2 3 4 5 6 7 8 9
12BIT STORAGE
CONT
VCC
REC SW1
PB SW1
REC SW2
PB SW2
GND
RAGESTER
GND
GND
OUTPUT BUFFER (Open Drain)

L. P. F
1 2 3 4 5 6 7 8 9 10
N.C.
Q1
LCK
CLOCK
DATA
Q2
Q3
Q4
V SS
Q0
50
SEÇÃO 6
VISTA EXPLODIDA
NOTA:
• Partes mecânicas sem número de referência nas Os componentes identificados
vistas explodidas não são fornecidadas. coma marca 0 são críticos para a
• Itens com a marca “*” não são mantidos em segurança. Somente os substitua
estoque por serem raramente solicitados. Evite por peças especificadas nesse
atrasos antecipando os pedidos para estes itens. manual.
• -XX e-X indicam peças padrão que podem apre-

sentar algumas diferenças em relação à originais.
6-1. SEÇÃO PRINCIPAL
12
#1
#1
#1
10 #1
1 #1
#1
4 (PT902) #1
CDM74-F1BD81
8
#1
#1
1
11 #1
#1
3 7
FAN901
6 9
#1
TM901
#2 #1
#1
não
fornecido
1
#1
seção chassis
#2
seção painel frontal não 2
fornecido
1
#2
Ref. No. Part No. Description Remark Ref. No. Part No. Description Remark
1 3-363-099-32 PARAFUSO (CASE 3 TP2) 10 1-861-494-13 PLACA VIDEO OUT
2 4-245-184-71 TAMPA LATERAL (LADO-R) 11 3-038-018-01 EMBLEMA SONY
3 4-245-183-71 TAMPA LATERAL (LADO-L) 12 4-246-925-01 CAPA DO DUTO
4 4-253-803-51 PAINEL DE CARREGAMENTO
5 4-244-849-71 TAMPA SUPERIOR
FAN901 1-763-117-13 VENTILADOR, DC
6 1-400-285-11 FERRITE F-BEAD, E2515MRT
7 1-769-940-11 CABO TIPO FLAT (11 VIAS) TM901 1-693-655-11 BLOCO DE SINTONIA (FM/AM) (ANTENNA)
8 X-4956-294-1 PLACA SUB TRANS MONTADA PT902 1-439-981-32 SUB TRANSFORMADOR
9 4-254-726-12 TAMPA TRASEIRA
5 4-244-849-71 CASE (TOP) (EXCEPT US) #1 7-685-647-79 PARAFUSO +BVTP 3X10 TYPE2 IT-3
#2 7-685-646-79 PARAFUSO +BVTP 3X8 TYPE2 IT-3
6 1-400-285-11 F-BEAD, E2515MRT
51
6-2. SEÇÃO PAINEL FRONTAL (1)
51
55
59
54
FL601
57
51 53
58
não fornecido 51
56
52 51 51
51
64
65 60
51 4-951-620-01 PARAFUSO (2.6X8), +BVTP 60 1-861-495-13 PLACA H/P JACK
52 1-796-485-51 MECANISMO DO DECK (CWM43-FF33) 61 4-243-609-01 CORREIA (AF) A
53 1-769-975-11 CABO TIPO FLAT (13 VIAS) 62 4-249-690-01 CORREIA (BF) B
54 1-773-048-11 CABO TIPO FLAT (17 VIAS) 63 4-235-777-01 CORREIA (FR) A/B
55 Y-8284-464-B PLACA PAINEL MONTADA 64 A-4740-625-A CABEÇA PB (A) MONTADA
65 A-4740-626-A CABE´A REC/PB (B) MONTADA

56 4-252-224-01 SUPORTE DO JACK FL601 1-518-976-11 INDICADOR DE TUBO FLUORESCENTE
57 1-773-282-11 CABO TIPO FLAT (29 VIAS)
58 1-861-492-13 PLACA GAME JACK
59 1-861-493-13 PLACA REMOTO
52
104
107
105
não fornecido
108
106
103
101 102
103
101 4-231-841-01 MOLA (TRAVA-B) 105 4-231-836-01 MOLA (TRAVA-A)
102 4-231-825-01 TRAVA , DECK (B) 106 4-252-217-01 TECLA , WAT
103 4-224-104-41 AMORTECEDOR 107 4-252-203-01 TECLAS (POWER,DISPLAY,TUNER,...)
104 4-231-824-01 TRAVA , DECK (A) 108 4-252-227-01 TECLAS (EQ BAND,GROOVE,DISC,...)
53
169
157
156
155
166 153
não fornecido
168
170
162
165 161
160
154
164
159
158
173 163
167
não fornecido
167
153
172
152
171
151
151 4-252-202-01 TAMPA CASSETE (B) 163 4-225-252-01 CALÇO PÉ
152 4-252-201-01 TAMPA CASSETE (A) 164 4-252-210-01 ANEL INDICADOR
153 4-951-620-01 PARAFUSO (2.6X8), +BVTP 165 4-252-213-01 SUPORTE DO BOTÃO (VOLUME)
154 4-252-214-01 BOTÃO, VOLUME 166 4-252-223-01 MOLA DO BOTÃO (VOLUME)
155 X-4956-295-1 ANEL DO BOTÃO 167 4-238-631-01 MOLA DO CASSETE
156 4-252-198-01 VISOR, DISPLAY 168 4-244-692-01 FILTRO DO VISOR (FL)

157 4-252-195-71 PAINEL FRONTAL 169 4-252-197-01 TAMPA DO PAINEL
158 4-252-205-01 TECLA PLAY 170 4-252-199-01 BASE DO BOTÃO
159 4-252-207-01 TECLA, FF/ALBUM+ 171 4-252-221-01 MOLA DO CASSETE (A)
160 4-252-200-11 TAMPA, TECLA 172 4-252-222-01 MOLA DO CASSETE (B)
161 4-252-208-01 TECLA, FR/ALBUMÒ- 173 1-861-496-13 PLACA 6 STREAM LED

162 4-252-206-01 TECLA, STOP
54
6-5. SEÇÃO PLACA PRINCIPAL #2
204
205
203
#4 #3
204
não fornecido
203
não fornecido
201
PT901 202
not supplied 201 207
(TRANS board)
206
208 209
F905 F906
F907
F904
não fornecido
#2
Os componentes identificados
coma marca 0 são críticos para a
segurança. Somente os substitua
por peças especificadas nesse
manual.
201 4-242-527-01 PARAFUSO, ITC+4-8 R 0 F905 1-576-655-12 FUSÍVEL RETATDADO (DIA.5) (T8AL/250V)
202 Y-8284-466-A PLACA AMPLIFICADOR MONTADA
203 4-242-539-01 BVIT3B+3-8R W/O SLOT 0 F906 1-533-470-12 FUSÍVEL RETATDADO (DIA.5) (T3.15AL/250V)
204 3-905-609-41 PARAFUSO (TRANSISTOR)
205 Y-8284-354-A PLACA SUB WOOFER MONTADA 0 F907 1-533-470-12 FUS’VEL RETATDADO (DIA.5) (T3.15AL/250V)
206 3-004-269-01 PRENSA CABO 0 PT901 1-533-319-12 TRANSFORMADOR DE FORÇA

207 1-757-813-24 CABO DE FORÇA
208 4-988-533-01 SUPORTE DA PLACA #2 7-685-646-79 PARAFUSO +BVTP 3X8 TYPE2 IT-3
209 Y-8284-462-A PLACA PRINCIPAL MONTADA #3 7-685-881-09 PARAFUSO +BVTT 4X8 (S)
210 1-861-487-11 PLACA TRANSFORMADOR
#4 7-685-649-79 PARAFUSO +BVTP 3X14 TYPE2 IT-3
0 F904 1-576-655-12 FUSÍVEL RETATDADO (DIA.5) (T8AL/250V)
55
6-6. SEÇÃO MECANISMO DO CD (1)

(CDM74-F1BD81)
256
262
258 251
257 256 263

259
258
256 264
257 261 264
255 260 265
255
M741
252
254
253
266
251 Mecanismo do CD seção-2
251 4-218-253-21 PARAFUSO (M2.6), +BTTP 260 4-243-820-01 ENGRENAGEM (MESA)
252 1-776-182-11 CABO TIPO FLAT (5 VIAS) 261 4-243-819-01 ENGRENAGEM (GENEVA)
253 1-687-134-12 PLACA MOTOR (TB) 262 4-243-816-01 DISCO
254 4-243-815-01 MESA DE CARREGAMENTO 263 4-243-823-01 CORREIA (MESA)
255 4-245-571-02 ENGRENAGEM (STOPPER) 264 4-985-672-01 PARAFUSO (+PTPWH M2.6), FLOATING
256 4-218-252-61 PARAFUSO (+PTPWH M2.6), FLOATING 265 4-243-821-01 POLIA (MESA)
257 4-245-570-01 ENGRENAGEM (JOINT) 266 3-231-598-01 CALÇO (BA)
258 4-245-572-01 BUCHA (ENGRENAGEM) M741 A-4723-963-A MOTOR MONTADO, MESA (TBL)
259 1-687-132-12 PLACA SENSOR
56
6-7. SEÇÃO MECANISMO DO CD (2)

(CDM74-F1BD81)
315 308
316 308
319
317 320
314 308
313 318
322
321
323
RE701
304
312 308
325 308
328 324
325 325
M751 301
324 324
311 326
325
326
310 324 327
302 332
309
304 303 327 326
308 S101 329
304
307 305 330
333
não fornecido
FC901
306 331
manual.
301 1-471-035-11 MAGNETO MONTADO 319 4-243-818-01 ENGRENAGEM (U/D)
302 X-4955-707-2 POLIA (A5) MONTADO, CHUCKING 320 4-243-822-02 ALAVANCA (LIFTER)
303 Y-8284-010-A PLACA DRIVER (CDM74) MONTADA 321 4-243-817-01 CHASSIS
304 4-218-253-31 +BTTP M2.6 322 4-231-189-01 POLIA (B), ACOPLAMENTO
305 Y-8284-281-A PLACA BD81A MONTADA 323 X-4955-536-1 SUPORTE MONTADO (213)
306 4-951-620-01 PARAFUSO (2.6X8), +BVTP 324 4-227-045-31 MOLA (INSULATOR), COIL
307 4-244-034-01 CORREIA (CARREGAMENTO) 325 4-227-549-11 AMORTECEDOR
308 4-218-252-61 PARAFUSO (+PTPWH M2.6), FLOATING 326 4-231-151-01 STOPPER (BU)
309 4-225-844-01 ENGRENAGEM (LOADING A) 327 4-218-253-31 +BTTP M2.6
310 1-687-669-12 PLACA CHAVE(SW) 0 328 8-820-244-01 UNIDADE OTICA MONTADO (KSM-215DCP/C2NP)
311 4-224-613-01 ENGRENAGEM (SHAFT) 329 1-827-992-11 CABO TIPO FLAT (16 VIAS)
312 1-687-133-12 PLACA MOTOR (LD) 330 1-775-251-11 CABO TIPO FLAT (27 VIAS)
313 4-244-108-01 ENGRENAGEM, SWING 331 4-951-620-01 PARAFUSO (2.6X8), +BVTP
314 4-224-609-01 ENGRENAGEM (LOADING C) 332 4-985-672-01 PARAFUSO (+PTPWH M2.6), FLOATING
315 4-224-608-01 ANEL, SWING FC901 1-469-854-11 NUCLEO, FERRITE
316 3-016-533-11 ARRUELA (FR), STOPPER M751 A-4736-655-A MOTOR DE CARREGAMENTO MONTADO (LOADING)
317 4-224-611-01 ENGRENAGEM (LOADING B) RE701 1-477-680-12 ENCODER, ROTATIVA
318 4-224-606-01 ENGRENAGEM (RV) S101 1-771-853-11 CHAVE (LIMIT)
57
SEÇÃO 7
LISTA DE PEÇAS ELÉTRICAS AMP
NOTA:
• Devido a padronização algumas peças es- • SEMICONDUTORES Os componentes identificados
pecificadas nos diagramas ou mesmo daque- Em cada caso, u : µ, por exemplo: coma marca 0 são críticos para a
las usadas no aparelho. uA.. : µA.. uPA.. : µPA.. segurança. Somente os substitua
uPB.. : µPB.. uPC.. : µPC.. uPD.. : µPD.. por peças especificadas nesse
• -XXe -X indicam peça padrão, que podem • CAPACITORES manual.
apresentar diferenças daquelas originalmen- uF : µF
te usadas no aparelho. • INDUTORES
• RESISTORES uH : µH
Todos resistore são em ohms
METAL:Metal-film resistor.
METAL OXIDE: Metal oxide-film resistor.
F:anti-chama
• Itens com a marca “*” não são mantidos em Quando solicitar peças pelo código,
estoque por serem raramente solicitados. por favor inclua também o nome da placa.
Evite atrasos antecipando os pedidos para
estes itens.
C451 1-136-497-81 FILM 0.1uF 5% 50V

Y-8284-466-A PLACA AMPLIFICADOR MONTADA C452 1-136-497-81 FILM 0.1uF 5% 50V
C453 1-136-497-81 FILM 0.1uF 5% 50V
********************* C454 1-136-497-81 FILM 0.1uF 5% 50V
7-685-872-09 SCREW +BVTT 3X8 (S)
< CAPACITOR >
C402 1-162-306-11 CERAMIC 0.01uF 20% 16V

0 C403 1-137-749-11 MYLAR 0.1uF 100V
0 C404 1-137-749-11 MYLAR 0.1uF 100V C481 1-104-658-91 ELECT 100uF 20% 10V
C405 1-127-812-11 ELECT 3300uF 20% 63V C486 1-126-961-11 ELECT 2.2uF 20% 50V
C487 1-126-963-11 ELECT 4.7uF 20% 50V

C488 1-126-965-11 ELECT 22uF 20% 50V
C406 1-127-812-11 ELECT 3300uF 20% 63V C489 1-128-563-11 ELECT 100uF 20% 100V
C492 1-162-306-11 CERAMIC 0.01uF 20% 16V
C407 1-162-306-11 CERAMIC 0.01uF 20% 16V
C408 1-162-306-11 CERAMIC 0.01uF 20% 16V

< CONNECTOR >
CN441 1-778-981-21 CONNECTOR, BOARD TO BOARD 13P
< DIODE >
C411 1-162-306-11 CERAMIC 0.01uF 20% 16V D401 6-500-360-01 DIODE D10XB20
D441 8-719-991-33 DIODE 1SS133T-77

D442 8-719-991-33 DIODE 1SS133T-77
D443 8-719-991-33 DIODE 1SS133T-77
C441 1-126-964-11 ELECT 10uF 20% 50V
C442 1-126-964-11 ELECT 10uF 20% 50V

C443 1-162-294-31 CERAMIC 0.001uF 10% 50V D481 8-719-991-33 DIODE 1SS133T-77
C444 1-162-294-31 CERAMIC 0.001uF 10% 50V D482 8-719-991-33 DIODE 1SS133T-77
C445 1-162-282-31 CERAMIC 100PF 10% 50V
C446 1-162-282-31 CERAMIC 100PF 10% 50V D483 8-719-991-33 DIODE 1SS133T-77
C447 1-126-965-11 ELECT 22uF 20% 50V < EARTH TERMINAL >
EP401 1-537-771-21 TERMINAL BOARD, GROUND

EP402 1-537-771-21 TERMINAL BOARD, GROUND
C448 1-126-965-11 ELECT 22uF 20% 50V EP491 1-537-771-21 TERMINAL BOARD, GROUND
58
AMP
< IC >
R448 1-247-871-91 CARBON 47K 5% 1/4W

IC441 6-600-221-01 IC STK403-130
< TERMINAL BOARD >
JK441 1-694-884-11 TERMINAL BOARD (4P) (SPEAKER)
< COIL >
L441 1-420-872-52 BOBINA NUCLEO DE AR 0 R451 1-217-156-00 METAL 0.22 10% 5W F

L442 1-420-872-52 BOBINA NUCLEO DE AR
0 R452 1-217-156-00 METAL 0.22 10% 5W F
R453 1-260-076-11 CARBON 10 5% 1/2W

< TRANSISTOR > R454 1-260-076-11 CARBON 10 5% 1/2W
R455 1-247-831-91 CARBON 1K 5% 1/4W
Q441 8-729-140-85 TRANSISTOR 2SC1841-TP-PAFAEA
Q442 8-729-140-85 TRANSISTOR 2SC1841-TP-PAFAEA R456 1-247-831-91 CARBON 1K 5% 1/4W
Q481 8-729-139-97 TRANSISTOR 2SC2785-TP-FEK
Q483 8-729-139-97 TRANSISTOR 2SC2785-TP-FEK R457 1-247-863-91 CARBON 22K 5% 1/4W

Q486 8-729-139-97 TRANSISTOR 2SC2785-TP-FEK R458 1-247-863-91 CARBON 22K 5% 1/4W
Q488 8-729-011-92 TRANSISTOR 2SC2001TP-K1K2
R459 1-247-871-91 CARBON 47K 5% 1/4W
Q489 8-729-140-85 TRANSISTOR 2SC1841-TP-PAFAEA
R460 1-247-871-91 CARBON 47K 5% 1/4W
< RESISTOR >
R401 1-247-879-91 CARBON 100K 5% 1/4W R461 1-260-076-11 CARBON 10 5% 1/2W

R402 1-247-879-91 CARBON 100K 5% 1/4W
R462 1-260-076-11 CARBON 10 5% 1/2W
R465 1-247-871-91 CARBON 47K 5% 1/4W
R466 1-247-873-91 CARBON 56K 5% 1/4W
R407 1-260-316-51 CARBON 100 5% 1/2W

R467 1-249-435-11 CARBON 33K 5% 1/4W
R411 1-249-421-11 CARBON 2.2K 5% 1/4W

R412 1-249-421-11 CARBON 2.2K 5% 1/4W
R413 1-247-847-91 CARBON 4.7K 5% 1/4W
R414 1-247-847-91 CARBON 4.7K 5% 1/4W

R441 1-247-831-91 CARBON 1K 5% 1/4W
R442 1-247-831-91 CARBON 1K 5% 1/4W
R443 1-247-871-91 CARBON 47K 5% 1/4W
R444 1-247-871-91 CARBON 47K 5% 1/4W
R445 1-247-831-91 CARBON 1K 5% 1/4W

R446 1-247-831-91 CARBON 1K 5% 1/4W
R447 1-247-871-91 CARBON 47K 5% 1/4W
59 manual.
AMP BD81A
C151 1-128-995-21 ELECT CHIP 100uF 20% 10V
C161 1-164-360-11 CERAMIC CHIP 0.1uF 16V
R481 1-247-847-91 CARBON 4.7K 5% 1/4W C162 1-164-360-11 CERAMIC CHIP 0.1uF 16V
R482 1-249-429-11 CARBON 10K 5% 1/4W C163 1-164-360-11 CERAMIC CHIP 0.1uF 16V
R483 1-247-791-91 CARBON 22 5% 1/4W C171 1-162-919-11 CERAMIC CHIP 22PF 5% 50V
R484 1-247-873-91 CARBON 56K 5% 1/4W
C172 1-162-920-11 CERAMIC CHIP 27PF 5% 50V
R488 1-247-863-91 CARBON 22K 5% 1/4W C183 1-124-778-00 ELECT CHIP 22uF 20% 6.3V
R489 1-247-847-91 CARBON 4.7K 5% 1/4W
C184 1-124-778-00 ELECT CHIP 22uF 20% 6.3V
R490 1-247-847-91 CARBON 4.7K 5% 1/4W C185 1-164-315-11 CERAMIC CHIP 470PF 5% 50V
R491 1-247-863-91 CARBON 22K 5% 1/4W C186 1-164-315-11 CERAMIC CHIP 470PF 5% 50V
C201 1-128-995-21 ELECT CHIP 100uF 20% 10V
R494 1-249-421-11 CARBON 2.2K 5% 1/4W C203 1-128-995-21 ELECT CHIP 100uF 20% 10V
C209 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
0 R495 1-202-972-61 FUSIBLE 1 5% 1/4W F
0 R496 1-212-881-11 FUSIBLE 100 5% 1/4W F C211 1-164-230-11 CERAMIC CHIP 220PF 5% 50V
< RELAY > C213 1-162-919-11 CERAMIC CHIP 22PF 5% 50V
RY441 1-755-373-11 RELAY
< THERMISTOR > C257 1-164-360-11 CERAMIC CHIP 0.1uF 16V
TH441 1-807-796-11 THERMISTOR C259 1-164-360-11 CERAMIC CHIP 0.1uF 16V
************************************************************* C260 1-128-394-11 ELECT CHIP 220uF 20% 10V
Y-8284-281-A PLACA BD81A MONTADA C302 1-164-360-11 CERAMIC CHIP 0.1uF 16V
********************** C303 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C305 1-126-246-11 ELECT CHIP 220uF 20% 4V
< CAPACITOR > C306 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C10 1-165-989-11 CERAMIC CHIP 10uF 10% 6.3V
C11 1-165-989-11 CERAMIC CHIP 10uF 10% 6.3V C308 1-126-208-21 ELECT CHIP 47uF 20% 4V
C14 1-164-360-11 CERAMIC CHIP 0.1uF 16V C309 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C16 1-115-156-11 CERAMIC CHIP 1uF 10V C311 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C17 1-126-246-11 ELECT CHIP 220uF 20% 4V
C18 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C313 1-164-360-11 CERAMIC CHIP 0.1uF 16V
C111 1-162-967-11 CERAMIC CHIP 0.0033uF 10% 50V C314 1-126-208-21 ELECT CHIP 47uF 20% 4V
C112 1-164-315-11 CERAMIC CHIP 470PF 5% 50V C315 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V
C113 1-162-967-11 CERAMIC CHIP 0.0033uF 10% 50V C316 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V
C115 1-164-360-11 CERAMIC CHIP 0.1uF 16V C318 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
C116 1-128-995-21 ELECT CHIP 100uF 20% 10V C320 1-216-864-11 SHORT CHIP 0
C123 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V < CONNECTOR >
C124 1-162-959-11 CERAMIC CHIP 330PF 5% 50V CN101 1-770-425-11 CONNECTOR, FFC/FPC 16P
C125 1-164-360-11 CERAMIC CHIP 0.1uF 16V CN201 1-818-350-11 CONNECTOR (FFC) 27P
C132 1-117-863-11 CERAMIC CHIP 0.47uF 10% 6.3V < FERRITE BEAD >
FB301 1-500-445-21 FERRITE, EMI (SMD) (2012)
C141 1-107-826-11 CERAMIC CHIP 0.1uF 10% 16V < IC >
C143 1-164-360-11 CERAMIC CHIP 0.1uF 16V IC101 8-752-425-12 IC CXD3059AR
60 manual.
BD81A CONNECT DRIVER
IC251 6-705-808-01 IC BA5947FM R407 1-216-809-11 METAL CHIP 100 5% 1/10W
IC301 6-705-365-01 IC TC94A34FG-002 R408 1-216-809-11 METAL CHIP 100 5% 1/10W
IC303 6-705-807-01 IC BH15FB1WG R409 1-216-809-11 METAL CHIP 100 5% 1/10W
R410 1-216-809-11 METAL CHIP 100 5% 1/10W
< TRANSISTOR > R411 1-216-809-11 METAL CHIP 100 5% 1/10W
Q10 6-550-363-01 TRANSISTOR 2SB1690KT146 R412 1-216-809-11 METAL CHIP 100 5% 1/10W
R419 1-216-809-11 METAL CHIP 100 5% 1/10W
< RESISTOR >
< VIBRATOR >
R10 1-216-791-11 METAL CHIP 3.3 5% 1/10W
R11 1-216-864-11 SHORT CHIP 0 X171 1-767-408-21 VIBRATOR, CRYSTAL (16.9344MHz)
R12 1-216-845-11 METAL CHIP 100K 5% 1/10W *************************************************************
R13 1-218-446-11 METAL CHIP 1 5% 1/10W
R111 1-216-821-11 METAL CHIP 1K 5% 1/10W 1-861-490-13 PLACA CONNECT
***************
R112 1-216-835-11 METAL CHIP 15K 5% 1/10W
R113 1-216-821-11 METAL CHIP 1K 5% 1/10W < CAPACITOR >
R114 1-216-835-11 METAL CHIP 15K 5% 1/10W
R121 1-216-835-11 METAL CHIP 15K 5% 1/10W C871 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
R131 1-216-857-11 METAL CHIP 1M 5% 1/10W C872 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
R133 1-216-848-11 METAL CHIP 180K 5% 1/10W C875 1-164-156-11 CERAMIC CHIP 0.1uF 25V
R141 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R143 1-216-827-11 METAL CHIP 3.3K 5% 1/10W
< CONNECTOR >
R151 1-216-864-11 SHORT CHIP 0
R161 1-216-809-11 METAL CHIP 100 5% 1/10W CN871 1-779-295-11 CONNECTOR, FFC (LIF(NON-ZIF)) 27P
R162 1-216-841-11 METAL CHIP 47K 5% 1/10W CN873 1-784-778-11 CONNECTOR, FFC 17P
R163 1-216-809-11 METAL CHIP 100 5% 1/10W * CN874 1-564-725-11 PIN, CONNECTOR (SMALL TYPE) 9P
R165 1-216-864-11 SHORT CHIP 0
< JUMPER RESISTOR >
R171 1-216-817-11 METAL CHIP 470 5% 1/10W
R172 1-216-857-11 METAL CHIP 1M 5% 1/10W FB871 1-216-864-11 SHORT CHIP 0
R173 1-216-295-91 SHORT CHIP 0 FB872 1-216-864-11 SHORT CHIP 0
R181 1-216-809-11 METAL CHIP 100 5% 1/10W JR871 1-216-864-11 SHORT CHIP 0
*************************************************************
R191 1-216-864-11 SHORT CHIP 0
R201 1-500-445-21 FERRITE, EMI (SMD) (2012) Y-8284-010-A PLACA DRIVER (CDM74) MONTADA
R203 1-216-864-11 SHORT CHIP 0 *************
R204 1-500-445-21 FERRITE, EMI (SMD) (2012)
R205 1-216-864-11 SHORT CHIP 0 < CAPACITOR >
R251 1-216-833-11 METAL CHIP 10K 5% 1/10W C715 1-126-933-11 ELECT 100uF 20% 16V
R253 1-216-833-11 METAL CHIP 10K 5% 1/10W C735 1-164-159-21 CERAMIC 0.1uF 50V
R303 1-216-845-11 METAL CHIP 100K 5% 1/10W C741 1-162-306-11 CERAMIC 0.01uF 20% 16V
R305 1-216-845-11 METAL CHIP 100K 5% 1/10W C751 1-162-306-11 CERAMIC 0.01uF 20% 16V
R306 1-216-864-11 SHORT CHIP 0 C752 1-164-159-21 CERAMIC 0.1uF 50V
R307 1-216-833-11 METAL CHIP 10K 5% 1/10W
R313 1-216-813-11 METAL CHIP 220 5% 1/10W < CONNECTOR >
R351 1-216-809-11 METAL CHIP 100 5% 1/10W CN701 1-785-338-11 PIN, CONNECTOR (LIGHT ANGLE) 12P
R352 1-216-809-11 METAL CHIP 100 5% 1/10W CN702 1-784-766-11 CONNECTOR, FFC 5P
R353 1-216-809-11 METAL CHIP 100 5% 1/10W * CN703 1-564-720-11 PIN, CONNECTOR (SMALL TYPE) 4P
R354 1-216-809-11 METAL CHIP 100 5% 1/10W CN704 1-785-328-11 PIN, CONNECTOR (LIGHT ANGLE) 2P
R401 1-216-809-11 METAL CHIP 100 5% 1/10W
< DIODE >
R402 1-216-809-11 METAL CHIP 100 5% 1/10W
R403 1-216-809-11 METAL CHIP 100 5% 1/10W D701 8-719-923-33 DIODE MTZJ-T-77-5.1A
R404 1-216-809-11 METAL CHIP 100 5% 1/10W D711 8-719-983-13 DIODE MTZJT-77-3.6B
R405 1-216-809-11 METAL CHIP 100 5% 1/10W
R406 1-216-809-11 METAL CHIP 100 5% 1/10W
61
DRIVER GAME JACK H/P JACK MAIN
< IC > Y-8284-462-A PLACA PRINCIPAL MONTADA
*********************
IC701 8-759-598-69 IC BA6956AN
IC712 8-759-598-69 IC BA6956AN 7-685-872-09 SCREW +BVTT 3X8 (S)
< TRANSISTOR > < CAPACITOR >
Q731 8-729-029-67 TRANSISTOR DTC114ESA-TP C101 1-126-960-11 ELECT 1uF 20% 50V
C102 1-126-960-11 ELECT 1uF 20% 50V
< RESISTOR > C103 1-126-956-91 ELECT 0.1uF 20% 50V
C104 1-126-956-91 ELECT 0.1uF 20% 50V
R702 1-247-807-31 CARBON 100 5% 1/4W
R711 1-249-417-11 CARBON 1K 5% 1/4W C106 1-131-679-31 FILM 0.01uF 5% 50V
R712 1-249-425-11 CARBON 4.7K 5% 1/4W C107 1-126-964-11 ELECT 10uF 20% 50V
R713 1-249-433-11 CARBON 22K 5% 1/4W C108 1-164-816-11 CERAMIC CHIP 220PF 2% 50V
C109 1-131-679-31 FILM 0.01uF 5% 50V
R722 1-249-425-11 CARBON 4.7K 5% 1/4W
R731 1-247-807-31 CARBON 100 5% 1/4W C112 1-126-960-11 ELECT 1uF 20% 50V
R732 1-249-429-11 CARBON 10K 5% 1/4W C113 1-126-960-11 ELECT 1uF 20% 50V
C114 1-126-960-11 ELECT 1uF 20% 50V
R733 1-249-417-11 CARBON 1K 5% 1/4W C115 1-131-679-31 FILM 0.01uF 5% 50V
R734 1-249-430-11 CARBON 12K 5% 1/4W
R751 1-249-425-11 CARBON 4.7K 5% 1/4W C117 1-164-816-11 CERAMIC CHIP 220PF 2% 50V
************************************************************* C118 1-126-964-11 ELECT 10uF 20% 50V
C119 1-131-679-31 FILM 0.01uF 5% 50V
1-861-492-13 PLACA GAME JACK C120 1-164-816-11 CERAMIC CHIP 220PF 2% 50V
****************
< CAPACITOR > C122 1-126-964-11 ELECT 10uF 20% 50V
C123 1-126-965-91 ELECT 22uF 20% 50V
C801 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C124 1-162-953-11 CERAMIC CHIP 100PF 5% 50V
C802 1-162-962-11 CERAMIC CHIP 470PF 10% 50V C125 1-162-953-11 CERAMIC CHIP 100PF 5% 50V
C804 1-165-128-11 CERAMIC CHIP 0.22uF 16V C126 1-165-112-11 CERAMIC CHIP 0.33uF 10% 16V
C127 1-104-658-91 ELECT 100uF 20% 10V
< JACK > C128 1-104-658-91 ELECT 100uF 20% 10V
C129 1-126-947-11 ELECT 47uF 20% 35V
J804 1-815-684-11 JACK, PIN 3P (VIDEO,AUDIO L/R) C130 1-126-947-11 ELECT 47uF 20% 35V
< JUMPER RESISTOR > C131 1-131-688-31 FILM 0.047uF 5% 50V

C132 1-126-947-11 ELECT 47uF 20% 35V
JR801 1-216-864-11 SHORT CHIP 0 C133 1-131-688-31 FILM 0.047uF 5% 50V
C134 1-136-165-00 FILM 0.1uF 5% 50V
< RESISTOR > C135 1-131-693-31 FILM 0.12uF 5% 50V
R801 1-216-833-11 METAL CHIP 10K 5% 1/10W C136 1-131-693-31 FILM 0.12uF 5% 50V
R804 1-216-837-11 METAL CHIP 22K 5% 1/10W C139 1-131-693-31 FILM 0.12uF 5% 50V
************************************************************* C140 1-131-693-31 FILM 0.12uF 5% 50V
1-861-495-13 PLACA H/P JACK C141 1-126-964-11 ELECT 10uF 20% 50V
************** C142 1-126-964-11 ELECT 10uF 20% 50V
C143 1-126-960-11 ELECT 1uF 20% 50V
< CAPACITOR > C144 1-136-165-00 FILM 0.1uF 5% 50V
C145 1-126-964-11 ELECT 10uF 20% 50V
C831 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V C146 1-136-165-00 FILM 0.1uF 5% 50V
C832 1-164-156-11 CERAMIC CHIP 0.1uF 25V C147 1-126-964-11 ELECT 10uF 20% 50V
C148 1-131-679-31 FILM 0.01uF 5% 50V
< JACK > C149 1-131-679-31 FILM 0.01uF 5% 50V
C150 1-131-679-31 FILM 0.01uF 5% 50V
J801 1-793-829-11 JACK, HEADPHONE (PHONES)
************************************************************* C151 1-131-679-31 FILM 0.01uF 5% 50V
C152 1-130-475-00 MYLAR 0.0022uF 5% 50V
62
MAIN
C153 1-130-475-00 MYLAR 0.0022uF 5% 50V C265 1-162-971-11 CERAMIC CHIP 0.001uF 10% 50V
C154 1-131-700-31 FILM 0.47uF 5% 50V C266 1-162-971-11 CERAMIC CHIP 0.001uF 10% 50V
C157 1-126-960-11 ELECT 1uF 20% 50V C267 1-162-971-11 CERAMIC CHIP 0.001uF 10% 50V
C160 1-126-960-11 ELECT 1uF 20% 50V C274 1-162-949-11 CERAMIC CHIP 47PF 5% 50V
C164 1-126-960-11 ELECT 1uF 20% 50V C301 1-136-165-00 FILM 0.1uF 5% 50V
C175 1-109-953-11 ELECT 2.2uF 20% 50V C304 1-136-165-00 FILM 0.1uF 5% 50V
C177 1-162-945-11 CERAMIC CHIP 22PF 5% 50V C306 1-136-165-00 FILM 0.1uF 5% 50V
C179 1-162-949-11 CERAMIC CHIP 47PF 5% 50V C309 1-126-965-91 ELECT 22uF 20% 50V
C187 1-162-974-11 CERAMIC CHIP 0.01uF 50V C316 1-126-943-11 ELECT 2200uF 20% 25V
C189 1-126-965-91 ELECT 22uF 20% 50V C321 1-126-961-11 ELECT 2.2uF 20% 50V
C191 1-126-961-11 ELECT 2.2uF 20% 50V C351 1-164-357-11 CERAMIC CHIP 0.001uF 5% 50V
C192 1-126-961-11 ELECT 2.2uF 20% 50V C352 1-126-965-91 ELECT 22uF 20% 50V
C193 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C353 1-126-961-11 ELECT 2.2uF 20% 50V
C194 1-126-964-11 ELECT 10uF 20% 50V C354 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C198 1-131-696-11 FILM 0.22uF 5% 50V C372 1-162-953-11 CERAMIC CHIP 100PF 5% 50V
C199 1-131-698-31 FILM 0.33uF 5% 50V C373 1-162-953-11 CERAMIC CHIP 100PF 5% 50V
C203 1-126-964-11 ELECT 10uF 20% 50V C375 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C206 1-162-966-11 CERAMIC CHIP 0.0022uF 10% 50V C376 1-126-961-11 ELECT 2.2uF 20% 50V
C211 1-109-953-11 ELECT 2.2uF 20% 50V
C212 1-126-964-11 ELECT 10uF 20% 50V < CONNECTOR >
C213 1-126-964-11 ELECT 10uF 20% 50V CN101 1-784-772-11 CONNECTOR, FFC 11P
C214 1-126-926-11 ELECT 1000uF 20% 10V * CN103 1-564-710-11 PIN, CONNECTOR (SMALL TYPE) 8P
C216 1-164-156-11 CERAMIC CHIP 0.1uF 25V * CN112 1-564-705-11 PIN, CONNECTOR (SMALL TYPE) 3P
C217 1-164-156-11 CERAMIC CHIP 0.1uF 25V CN302 1-784-790-11 CONNECTOR, FFC 29P
C222 1-164-156-11 CERAMIC CHIP 0.1uF 25V CN307 1-778-982-21 CONNECTOR, BOARD TO BOARD 13P
C228 1-164-156-11 CERAMIC CHIP 0.1uF 25V CN308 1-564-506-11 PLUG, CONNECTOR 3P
C229 1-126-963-11 ELECT 4.7uF 20% 50V CN309 1-564-707-11 PIN, CONNECTOR (SMALL TYPE) 5P
C230 1-126-947-11 ELECT 47uF 20% 35V CN314 1-564-506-11 PLUG, CONNECTOR 3P
C241 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V < DIODE >
C242 1-130-479-00 MYLAR 0.0047uF 5% 50V D201 8-719-988-61 DIODE 1SS355TE-17

C243 1-131-681-31 FILM 0.015uF 5% 50V D202 8-719-083-63 DIODE UDZSTE-1713B
C244 1-131-681-31 FILM 0.015uF 5% 50V D206 8-719-988-61 DIODE 1SS355TE-17
C246 1-131-681-31 FILM 0.015uF 5% 50V D207 8-719-988-61 DIODE 1SS355TE-17
C248 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V D211 8-719-988-61 DIODE 1SS355TE-17
C249 1-126-964-11 ELECT 10uF 20% 50V D212 8-719-988-61 DIODE 1SS355TE-17
C253 1-126-956-91 ELECT 0.1uF 20% 50V D301 6-500-522-21 DIODE 10EDB40-TB3
C264 1-162-971-11 CERAMIC CHIP 0.001uF 10% 50V D304 6-500-522-21 DIODE 10EDB40-TB3
63
MAIN
D305 6-500-522-21 DIODE 10EDB40-TB3 Q311 8-729-011-92 TRANSISTOR 2SC2001-TP-K1K2
D306 6-500-522-21 DIODE 10EDB40-TB3 Q312 8-729-128-01 TRANSISTOR 2SA953-T-LK
D307 6-500-522-21 DIODE 10EDB40-TB3 Q313 8-729-600-91 TRANSISTOR 2SC3052F-T1-LF
D308 6-500-522-21 DIODE 10EDB40-TB3 Q314 6-550-289-01 TRANSISTOR 2SA1235F
D310 6-500-522-21 DIODE 10EDB40-TB3 Q321 8-729-011-92 TRANSISTOR 2SC2001-TP-K1K2

D313 8-719-085-36 DIODE 11EQS04-TB5 Q324 8-729-141-87 TRANSISTOR 2SB1116TP-LK
D316 8-719-988-61 DIODE 1SS355TE-17 Q327 8-729-600-91 TRANSISTOR 2SC3052F-T1-LF

< TERMINAL BOARD > < RESISTOR >
EP101 1-537-771-21 TERMINAL BOARD, GROUND R101 1-216-833-11 METAL CHIP 10K 5% 1/10W
EP301 1-537-771-21 TERMINAL BOARD, GROUND R102 1-216-833-11 METAL CHIP 10K 5% 1/10W
R103 1-216-851-11 METAL CHIP 330K 5% 1/10W
< JUMPER RESISTOR > R104 1-216-835-11 METAL CHIP 15K 5% 1/10W
R105 1-216-816-11 METAL CHIP 390 5% 1/10W
FB201 1-216-864-11 SHORT CHIP 0
FB202 1-216-864-11 SHORT CHIP 0 R106 1-216-851-11 METAL CHIP 330K 5% 1/10W
FB204 1-216-864-11 SHORT CHIP 0 R108 1-216-816-11 METAL CHIP 390 5% 1/10W
R110 1-216-851-11 METAL CHIP 330K 5% 1/10W
< IC >
R111 1-216-847-11 METAL CHIP 150K 5% 1/10W
IC101 6-705-852-01 IC BD3401KS2 R112 1-216-853-11 METAL CHIP 470K 5% 1/10W
IC102 8-759-274-71 IC NJM4565M-TE2 R113 1-216-851-11 METAL CHIP 330K 5% 1/10W
IC104 8-759-274-71 IC NJM4565M-TE2 R114 1-216-847-11 METAL CHIP 150K 5% 1/10W
IC201 8-759-508-69 IC BA3126N R115 1-216-857-11 METAL CHIP 1M 5% 1/10W
IC301 6-702-771-01 IC TA78033LS
R116 1-216-809-11 METAL CHIP 100 5% 1/10W
IC302 6-702-771-01 IC TA78033LS R117 1-216-809-11 METAL CHIP 100 5% 1/10W
IC303 8-759-231-56 IC TA7809S R118 1-216-833-11 METAL CHIP 10K 5% 1/10W
IC304 8-759-231-56 IC TA7809S R119 1-216-841-11 METAL CHIP 47K 5% 1/10W
IC371 6-704-046-01 IC BU2099FV R120 1-216-857-11 METAL CHIP 1M 5% 1/10W
< COIL > R121 1-216-841-11 METAL CHIP 47K 5% 1/10W

R123 1-216-833-11 METAL CHIP 10K 5% 1/10W
L101 1-424-849-11 COIL, OSCILLATION (BIAS) R124 1-216-833-11 METAL CHIP 10K 5% 1/10W
R125 1-216-833-11 METAL CHIP 10K 5% 1/10W
< TRANSISTOR > R126 1-216-833-11 METAL CHIP 10K 5% 1/10W
Q101 8-729-600-91 TRANSISTOR 2SC3052F-T1-LF R127 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
Q102 6-550-289-01 TRANSISTOR 2SA1235F R128 1-216-833-11 METAL CHIP 10K 5% 1/10W
Q103 6-550-889-01 TRANSISTOR 2SC5938-T112-1B R129 1-216-841-11 METAL CHIP 47K 5% 1/10W
Q304 8-729-600-91 TRANSISTOR 2SC3052F-T1-LF R137 1-216-833-11 METAL CHIP 10K 5% 1/10W

Q306 6-550-889-01 TRANSISTOR 2SC5938-T112-1B R139 1-216-864-11 SHORT CHIP 0
Q310 8-729-011-92 TRANSISTOR 2SC2001TP-K1K2 R152 1-216-833-11 METAL CHIP 10K 5% 1/10W
64
MAIN
R153 1-216-833-11 METAL CHIP 10K 5% 1/10W R221 1-216-837-11 METAL CHIP 22K 5% 1/10W
R154 1-216-833-11 METAL CHIP 10K 5% 1/10W R222 1-216-830-11 METAL CHIP 5.6K 5% 1/10W
R155 1-216-829-11 METAL CHIP 4.7K 5% 1/10W R223 1-216-864-11 SHORT CHIP 0
R158 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R227 1-216-821-11 METAL CHIP 1K 5% 1/10W
R162 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R231 1-216-825-91 METAL CHIP 2.2K 5% 1/10W
R164 1-216-821-11 METAL CHIP 1K 5% 1/10W R241 1-216-797-11 METAL CHIP 10 5% 1/10W
R172 1-216-809-11 METAL CHIP 100 5% 1/10W R249 1-216-841-11 METAL CHIP 47K 5% 1/10W
R175 1-216-833-11 METAL CHIP 10K 5% 1/10W R252 1-216-864-11 SHORT CHIP 0
R181 1-216-837-11 METAL CHIP 22K 5% 1/10W R263 1-216-857-11 METAL CHIP 1M 5% 1/10W
R189 1-216-809-11 METAL CHIP 100 5% 1/10W R269 1-216-825-11 METAL CHIP 2.2K 5% 1/10W
R194 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R272 1-216-853-11 METAL CHIP 470K 5% 1/10W
R195 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R273 1-216-864-11 SHORT CHIP 0
0 R218 1-215-916-00 METAL OXIDE 680 5% 3W F R342 1-216-821-11 METAL CHIP 1K 5% 1/10W
0 R219 1-215-916-00 METAL OXIDE 680 5% 3W F R343 1-216-837-11 METAL CHIP 22K 5% 1/10W
65 manual.
MAIN MOTOR (LD) MOTOR (TB) PANEL
R345 1-216-833-11 METAL CHIP 10K 5% 1/10W
R346 1-216-821-11 METAL CHIP 1K 5% 1/10W Y-8284-464-B PLACA PAINEL MONTADA
R347 1-216-837-11 METAL CHIP 22K 5% 1/10W
R348 1-216-837-11 METAL CHIP 22K 5% 1/10W **********************
R351 1-216-835-11 METAL CHIP 15K 5% 1/10W
< CAPACITOR >
R352 1-216-845-11 METAL CHIP 100K 5% 1/10W
R354 1-216-829-11 METAL CHIP 4.7K 5% 1/10W C602 1-162-919-11 CERAMIC CHIP 22PF 5% 50V
R356 1-216-817-11 METAL CHIP 470 5% 1/10W C603 1-162-919-11 CERAMIC CHIP 22PF 5% 50V
R357 1-216-825-11 METAL CHIP 2.2K 5% 1/10W C604 1-164-156-11 CERAMIC CHIP 0.1uF 25V
C605 1-126-163-11 ELECT 4.7uF 20% 50V
R358 1-216-809-11 METAL CHIP 100 5% 1/10W
R361 1-216-833-11 METAL CHIP 10K 5% 1/10W C606 1-115-156-11 CERAMIC CHIP 1uF 10V
R362 1-216-825-11 METAL CHIP 2.2K 5% 1/10W C607 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V
R363 1-216-829-11 METAL CHIP 4.7K 5% 1/10W C608 1-162-970-11 CERAMIC CHIP 0.01uF 10% 25V
R364 1-216-829-11 METAL CHIP 4.7K 5% 1/10W C609 1-115-156-11 CERAMIC CHIP 1uF 10V
C610 1-126-916-11 ELECT 1000uF 20% 6.3V
R371 1-216-809-11 METAL CHIP 100 5% 1/10W
R372 1-216-809-11 METAL CHIP 100 5% 1/10W C611 1-164-156-11 CERAMIC CHIP 0.1uF 25V
R373 1-216-809-11 METAL CHIP 100 5% 1/10W C612 1-126-157-11 ELECT 10uF 20% 16V
C615 1-124-257-00 ELECT 2.2uF 20% 50V
R376 1-216-833-11 METAL CHIP 10K 5% 1/10W
R377 1-216-833-11 METAL CHIP 10K 5% 1/10W C617 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V
R378 1-216-833-11 METAL CHIP 10K 5% 1/10W C618 1-162-964-11 CERAMIC CHIP 0.001uF 10% 50V
R381 1-216-833-11 METAL CHIP 10K 5% 1/10W
R382 1-216-833-11 METAL CHIP 10K 5% 1/10W C622 1-126-163-11 ELECT 4.7uF 20% 50V
R383 1-216-833-11 METAL CHIP 10K 5% 1/10W C623 1-126-163-11 ELECT 4.7uF 20% 50V
R386 1-216-837-11 METAL CHIP 22K 5% 1/10W
R391 1-216-833-11 METAL CHIP 10K 5% 1/10W
R396 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
************************************************************* C639 1-162-927-11 CERAMIC CHIP 100PF 5% 50V
1-687-133-12 PLACA MOTOR (LD) C641 1-164-156-11 CERAMIC CHIP 0.1uF 25V
***************** C642 1-164-156-11 CERAMIC CHIP 0.1uF 25V
*************************************************************
1-687-134-12 PLACA MOTOR (TB) C644 1-126-157-11 ELECT 10uF 20% 16V
***************** C646 1-124-234-00 ELECT 22uF 20% 16V
C647 1-124-589-11 ELECT 47uF 20% 16V
< CONNECTOR > C648 1-124-234-00 ELECT 22uF 20% 16V
CN742 1-784-727-11 CONNECTOR, FFC 5P C649 1-164-156-11 CERAMIC CHIP 0.1uF 25V
************************************************************* C653 1-162-959-11 CERAMIC CHIP 330PF 5% 50V
66
PANEL
< CONNECTOR > < TRANSISTOR >
CN601 1-784-751-11 CONNECTOR, FFC 29P Q601 8-729-116-61 TRANSISTOR 2SB1068TP-K

CN602 1-784-774-11 CONNECTOR, FFC 13P Q602 8-729-141-88 TRANSISTOR 2SB1116A-TP-LK
CN603 1-784-778-11 CONNECTOR, FFC 17P Q603 8-729-141-88 TRANSISTOR 2SB1116A-TP-LK
* CN604 1-564-708-11 PIN, CONNECTOR (SMALL TYPE) 6P Q604 8-729-139-98 TRANSISTOR 2SA1175TP-HFE
CN605 1-564-707-11 PIN, CONNECTOR (SMALL TYPE) 5P Q605 8-729-600-91 TRANSISTOR 2SC3052F-T1-LF
CN608 1-818-282-11 PIN, CONNECTOR 3P Q610 8-729-027-55 TRANSISTOR DTC143EKA-T146

Q611 8-729-027-55 TRANSISTOR DTC143EKA-T146
< DIODE > Q612 8-729-027-55 TRANSISTOR DTC143EKA-T146
Q613 8-729-027-55 TRANSISTOR DTC143EKA-T146
D603 8-719-988-61 DIODE 1SS355TE-17 Q614 8-729-027-55 TRANSISTOR DTC143EKA-T146
D604 8-719-988-61 DIODE 1SS355TE-17
D605 8-719-988-61 DIODE 1SS355TE-17 Q615 8-729-027-55 TRANSISTOR DTC143EKA-T146
* D606 6-500-486-01 DIODE PTZ-TE25-11B (RG551) Q616 8-729-027-55 TRANSISTOR DTC143EKA-T146
D607 8-719-988-61 DIODE 1SS355TE-17
< RESISTOR >
D608 8-719-988-61 DIODE 1SS355TE-17
D609 8-719-988-61 DIODE 1SS355TE-17 R601 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
D610 8-719-083-59 DIODE UDZ-TE-17-4.3B R602 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
D613 8-719-988-61 DIODE 1SS355TE-17 R604 1-216-841-11 METAL CHIP 47K 5% 1/10W
R605 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
D614 8-719-988-61 DIODE 1SS355TE-17
R610 1-216-833-11 METAL CHIP 10K 5% 1/10W
D623 8-719-988-61 DIODE 1SS355TE-17
R611 1-216-837-11 METAL CHIP 22K 5% 1/10W
R612 1-216-833-11 METAL CHIP 10K 5% 1/10W
R615 1-216-837-11 METAL CHIP 22K 5% 1/10W
D631 8-719-069-57 DIODE UDZS-TE-6.8B
D632 8-719-083-57 DIODE UDZSTE-173.6B R616 1-216-833-11 METAL CHIP 10K 5% 1/10W
R618 1-216-833-11 METAL CHIP 10K 5% 1/10W
< FLUORESCENT INDICATOR > R619 1-216-837-11 METAL CHIP 22K 5% 1/10W
R620 1-216-837-11 METAL CHIP 22K 5% 1/10W
FL601 1-518-976-11 INDICATOR TUBE, FLUORESCENT
R621 1-216-833-11 METAL CHIP 10K 5% 1/10W
< IC > R622 1-216-049-11 RES-CHIP 1K 5% 1/10W
R623 1-216-833-11 METAL CHIP 10K 5% 1/10W
IC601 6-804-440-01 IC LC876996A-53H2-E R624 1-216-049-11 RES-CHIP 1K 5% 1/10W
IC602 6-704-046-01 IC BU2099FV R625 1-216-833-11 METAL CHIP 10K 5% 1/10W
IC603 6-704-045-01 IC MM1574ANLE
IC604 8-759-533-04 IC M62703ML-E1 R626 1-216-049-11 RES-CHIP 1K 5% 1/10W
R627 1-216-833-11 METAL CHIP 10K 5% 1/10W
< JUMPER RESISTOR > R628 1-216-833-11 METAL CHIP 10K 5% 1/10W
R629 1-216-150-91 RES-CHIP 10 5% 1/8W
JR607 1-216-864-11 SHORT CHIP 0 R632 1-216-809-11 METAL CHIP 100 5% 1/10W
JR608 1-216-864-11 SHORT CHIP 0
R636 1-216-833-11 METAL CHIP 10K 5% 1/10W
JR614 1-216-864-11 SHORT CHIP 0 R637 1-216-833-11 METAL CHIP 10K 5% 1/10W
JR617 1-216-864-11 SHORT CHIP 0
JR622 1-216-864-11 SHORT CHIP 0 R639 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
JR623 1-216-864-11 SHORT CHIP 0 R640 1-216-834-11 METAL CHIP 12K 5% 1/10W
R641 1-216-849-11 METAL CHIP 220K 5% 1/10W
< DIODE > R642 1-216-817-11 METAL CHIP 470 5% 1/10W
LED601 6-500-809-01 LED SELU5223C-STP15 (?/1) R643 1-216-819-11 METAL CHIP 680 5% 1/10W
LED602 6-500-810-01 LED SELU5923C-STP15 (WIRELESS) R644 1-216-821-11 METAL CHIP 1K 5% 1/10W
67
PANEL
R647 1-216-825-11 METAL CHIP 2.2K 5% 1/10W R712 1-216-797-11 METAL CHIP 10 5% 1/10W
R650 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R715 1-216-805-11 METAL CHIP 47 5% 1/10W
R655 1-216-821-11 METAL CHIP 1K 5% 1/10W R720 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W
R659 1-216-827-11 METAL CHIP 3.3K 5% 1/10W R724 1-216-198-00 RES-CHIP 1K 5% 1/8W
R660 1-216-829-11 METAL CHIP 4.7K 5% 1/10W

R661 1-218-867-11 METAL CHIP 6.8K 0.5% 1/10W R725 1-216-809-11 METAL CHIP 100 5% 1/10W
R662 1-216-833-11 METAL CHIP 10K 5% 1/10W R726 1-216-182-00 RES-CHIP 220 5% 1/8W
R663 1-216-837-11 METAL CHIP 22K 5% 1/10W
R664 1-216-817-11 METAL CHIP 470 5% 1/10W R727 1-220-397-11 METAL CHIP 4.7M 5% 1/10W
R728 1-220-397-11 METAL CHIP 4.7M 5% 1/10W
R665 1-216-819-11 METAL CHIP 680 5% 1/10W R729 1-216-809-11 METAL CHIP 100 5% 1/10W
R666 1-216-821-11 METAL CHIP 1K 5% 1/10W
R733 1-216-809-11 METAL CHIP 100 5% 1/10W
R671 1-216-829-11 METAL CHIP 4.7K 5% 1/10W
R738 1-216-845-11 METAL CHIP 100K 5% 1/10W
R677 1-216-864-11 SHORT CHIP 0
R679 1-216-162-91 RES-CHIP 33 5% 1/8W R741 1-216-845-11 METAL CHIP 100K 5% 1/10W
R743 1-216-845-11 METAL CHIP 100K 5% 1/10W
R682 1-216-833-11 METAL CHIP 10K 5% 1/10W
R748 1-216-845-11 METAL CHIP 100K 5% 1/10W
R687 1-216-833-11 METAL CHIP 10K 5% 1/10W
R753 1-216-845-11 METAL CHIP 100K 5% 1/10W
R692 1-216-809-11 METAL CHIP 100 5% 1/10W
R758 1-216-845-11 METAL CHIP 100K 5% 1/10W
R697 1-216-809-11 METAL CHIP 100 5% 1/10W
R763 1-216-845-11 METAL CHIP 100K 5% 1/10W
R706 1-216-182-00 RES-CHIP 220 5% 1/8W
68
PANEL REM SENSOR SUB TRANS
R766 1-216-845-11 METAL CHIP 100K 5% 1/10W S630 1-762-875-21 SWITCH, KEYBOARD (REC PAUSE/START)
R767 1-216-845-11 METAL CHIP 100K 5% 1/10W S641 1-762-875-21 SWITCH, KEYBOARD (GROOVE)
R768 1-216-845-11 METAL CHIP 100K 5% 1/10W S642 1-762-875-21 SWITCH, KEYBOARD (SURROUND)
R769 1-216-845-11 METAL CHIP 100K 5% 1/10W S643 1-762-875-21 SWITCH, KEYBOARD (EFFECT ON/OFF)
R770 1-216-845-11 METAL CHIP 100K 5% 1/10W S644 1-762-875-21 SWITCH, KEYBOARD (TUNING +)
R771 1-216-841-11 METAL CHIP 47K 5% 1/10W S645 1-762-875-21 SWITCH, KEYBOARD (G)
R772 1-216-821-11 METAL CHIP 1K 5% 1/10W S646 1-762-875-21 SWITCH, KEYBOARD (M ALBUM +)
R773 1-216-809-11 METAL CHIP 100 5% 1/10W S647 1-762-875-21 SWITCH, KEYBOARD (m ALBUM –)
R774 1-216-809-11 METAL CHIP 100 5% 1/10W S648 1-762-875-21 SWITCH, KEYBOARD (X)
R775 1-216-809-11 METAL CHIP 100 5% 1/10W S649 1-762-875-21 SWITCH, KEYBOARD (x)
R776 1-216-817-11 METAL CHIP 470 5% 1/10W S650 1-762-875-21 SWITCH, KEYBOARD (TUNING –)
R777 1-216-809-11 METAL CHIP 100 5% 1/10W
R778 1-216-809-11 METAL CHIP 100 5% 1/10W < VIBRATOR >
R779 1-216-809-11 METAL CHIP 100 5% 1/10W
R780 1-216-817-11 METAL CHIP 470 5% 1/10W X601 1-760-252-12 VIBRATOR, CRYSTAL (32.768kHz)
X602 1-795-004-21 VIBRATOR, CERAMIC (10MHz)
R781 1-216-809-11 METAL CHIP 100 5% 1/10W *************************************************************
R782 1-216-809-11 METAL CHIP 100 5% 1/10W
R783 1-216-809-11 METAL CHIP 100 5% 1/10W 1-861-493-13 PLACA REM
R784 1-216-809-11 METAL CHIP 100 5% 1/10W ***********
R785 1-216-809-11 METAL CHIP 100 5% 1/10W
< CONNECTOR >
R786 1-216-833-11 METAL CHIP 10K 5% 1/10W
R787 1-216-809-11 METAL CHIP 100 5% 1/10W CN610 1-816-423-11 SOCKET, CONNECTOR 3P
R788 1-216-809-11 METAL CHIP 100 5% 1/10W
R789 1-216-841-11 METAL CHIP 47K 5% 1/10W < IC >
R790 1-216-821-11 METAL CHIP 1K 5% 1/10W
IC610 6-600-174-01 IC RPM7240-H4 (IR)
R791 1-216-809-11 METAL CHIP 100 5% 1/10W
R792 1-216-809-11 METAL CHIP 100 5% 1/10W < JUMPER RESISTOR >
R793 1-216-809-11 METAL CHIP 100 5% 1/10W
R795 1-216-809-11 METAL CHIP 100 5% 1/10W *************************************************************
R796 1-216-809-11 METAL CHIP 100 5% 1/10W 1-687-132-12 PLACA SENSOR

R797 1-216-821-11 METAL CHIP 1K 5% 1/10W **************
R798 1-216-821-11 METAL CHIP 1K 5% 1/10W
R799 1-216-821-11 METAL CHIP 1K 5% 1/10W < CONNECTOR >
R854 1-216-813-11 METAL CHIP 220 5% 1/10W
CN731 1-785-329-21 PIN, CONNECTOR (LIGHT ANGLE) 3P
R863 1-216-162-91 RES-CHIP 33 5% 1/8W
< IC >
< SWITCH >
IC731 6-600-022-01 IC RPI-576
S601 1-762-875-21 SWITCH, KEYBOARD (?/1) *************************************************************
S602 1-762-875-21 SWITCH, KEYBOARD (DISPLAY)
S603 1-762-875-21 SWITCH, KEYBOARD (EQ BAND)
S604 1-762-875-21 SWITCH, KEYBOARD (DISC 1) X-4956-294-1 PLACA SUB TRANS MONTADA
S605 1-762-875-21 SWITCH, KEYBOARD (DISC 2)
S606 1-762-875-21 SWITCH, KEYBOARD (DISC 3) **************************

S607 1-762-875-21 SWITCH, KEYBOARD (DISC SKIP/EX-CHANGE)
S608 1-762-875-21 SWITCH, KEYBOARD (Z) < CONNECTOR >
S610 1-762-875-21 SWITCH, KEYBOARD (P FILE)
S611 1-762-875-21 SWITCH, KEYBOARD (PRESET EQ) CN901 1-564-321-11 PIN, CONNECTOR (3.96mm PITCH) 2P
S612 1-762-875-21 SWITCH, KEYBOARD (ENTER) < DIODE >

S621 1-762-875-21 SWITCH, KEYBOARD (CD)
S622 1-762-875-21 SWITCH, KEYBOARD (TUNER/BAND) D901 8-719-991-33 DIODE 1SS133T-77
S623 1-762-875-21 SWITCH, KEYBOARD (TAPE A/B) D902 6-500-522-21 DIODE 10EDB40-TB3
S624 1-762-875-21 SWITCH, KEYBOARD (GAME) D903 6-500-522-21 DIODE 10EDB40-TB3
D904 6-500-522-21 DIODE 10EDB40-TB3
S625 1-762-875-21 SWITCH, KEYBOARD (WIRELESS) (GX750) D905 6-500-522-21 DIODE 10EDB40-TB3
S626 1-762-875-21 SWITCH, KEYBOARD (ILLUMINATION)
S627 1-762-875-21 SWITCH, KEYBOARD (PLAY MODE/TUNING MODE) < RELAY >
S628 1-762-875-21 SWITCH, KEYBOARD (GAME MIXING)
S629 1-762-875-21 SWITCH, KEYBOARD (CD SYNC) 0 RY901 1-755-276-11 RELAY, POWER
69 manual.
SUB TRANS SUB WOOFER SW TRANS
< SWITCH > < RESISTOR >
0 S901 1-786-055-21 SELECTOR, VOLTAGE (VOLTAGE SELECTOR) R501 1-247-871-91 CARBON 47K 5% 1/4W
R502 1-247-871-91 CARBON 47K 5% 1/4W
************************************************************* R503 1-247-831-91 CARBON 1K 5% 1/4W
R504 1-247-871-91 CARBON 47K 5% 1/4W
Y-8284-354-A PLACA SUB WOOFER MONTADA R505 1-260-107-11 CARBON 4.7K 5% 1/2W
****************************
0 R506 1-202-972-61 FUSIBLE 1 5% 1/4W F
< CAPACITOR > R507 1-260-107-11 CARBON 4.7K 5% 1/2W
R508 1-260-107-11 CARBON 4.7K 5% 1/2W
C502 1-162-286-31 CERAMIC 220PF 10% 50V 0 R509 1-212-881-11 FUSIBLE 100 5% 1/4W F
C503 1-162-600-11 CERAMIC 0.0047uF 10% 16V 0 R510 1-217-156-00 METAL 0.22 10% 5W F
C504 1-104-662-91 ELECT 22uF 20% 25V
C505 1-162-199-31 CERAMIC 10PF 5% 50V 0 R511 1-217-156-00 METAL 0.22 10% 5W F
C506 1-104-665-11 ELECT 100uF 20% 25V R512 1-260-076-11 CARBON 10 5% 1/2W
R513 1-247-831-91 CARBON 1K 5% 1/4W
C507 1-126-967-11 ELECT 47uF 20% 50V R514 1-247-863-91 CARBON 22K 5% 1/4W
C508 1-162-286-31 CERAMIC 220PF 10% 50V R515 1-247-871-91 CARBON 47K 5% 1/4W
C509 1-128-563-11 ELECT 100uF 20% 100V
C510 1-128-582-11 ELECT 10uF 20% 100V R516 1-260-316-51 CARBON 100 5% 1/2W
R518 1-249-421-11 CARBON 2.2K 5% 1/4W
C512 1-136-497-81 FILM 0.1uF 5% 50V R519 1-249-421-11 CARBON 2.2K 5% 1/4W
C513 1-136-497-81 FILM 0.1uF 5% 50V R520 1-247-879-91 CARBON 100K 5% 1/4W
C514 1-126-948-11 ELECT 100uF 20% 35V
C515 1-126-963-11 ELECT 4.7uF 20% 50V R524 1-247-871-91 CARBON 47K 5% 1/4W
R526 1-249-428-11 CARBON 8.2K 5% 1/4W
C517 1-126-964-11 ELECT 10uF 20% 50V R527 1-247-903-00 CARBON 1M 5% 1/4W
R528 1-249-429-11 CARBON 10K 5% 1/4W
< CONNECTOR >
R529 1-249-421-11 CARBON 2.2K 5% 1/4W
* CN501 1-564-706-11 PIN, CONNECTOR (SMALL TYPE) 4P R530 1-247-863-91 CARBON 22K 5% 1/4W
* CN502 1-564-510-11 PLUG, CONNECTOR 7P R531 1-247-847-91 CARBON 4.7K 5% 1/4W
* CN503 1-564-517-11 PLUG, CONNECTOR 2P (SUB WOOFER OUT R532 1-247-863-91 CARBON 22K 5% 1/4W
CONTROL) R533 1-247-863-91 CARBON 22K 5% 1/4W
< DIODE > < RELAY >
D501 8-719-923-80 DIODE MTZJ-T77-12B RY501 1-755-373-11 RELAY

D502 8-719-991-33 DIODE 1SS133T-77 *************************************************************
D503 8-719-991-33 DIODE 1SS133T-77
D504 8-719-991-33 DIODE 1SS133T-77 1-687-669-12 PLACA SW
D505 8-719-991-33 DIODE 1SS133T-77 **********
D506 8-719-923-46 DIODE MTZJ-T-77-6.8B < SWITCH >

D507 8-719-991-33 DIODE 1SS133T-77
S751 1-786-514-11 SWITCH, LEVER (SLIDE) (OPEN)
< IC > *************************************************************
IC501 6-600-091-01 IC STK404-130S 1-861-487-11 PLACA TRANS

*************
< JACK >
1-533-233-11 HOLDER, FUSE
JK501 1-774-785-11 JACK, PIN 1P (SUB WOOFER)
< CAPACITOR >
< TRANSISTOR >
C906 1-164-159-11 CERAMIC 0.1uF 50V
Q501 8-729-140-85 TRANSISTOR 2SC1841TP-PAFAEA C908 1-128-553-11 ELECT 220uF 20% 63V
Q502 8-729-101-55 TRANSISTOR 2SA1175-TP-E C909 1-126-964-11 ELECT 10uF 20% 50V
Q503 8-729-139-97 TRANSISTOR 2SC2785-TP-FEK C910 1-126-968-11 ELECT 100uF 20% 50V
Q505 8-729-139-97 TRANSISTOR 2SC2785-TP-FEK C911 1-126-942-61 ELECT 1000uF 20% 25V
C920 1-131-679-31 FILM 0.01uF 5% 50V
Q507 8-729-139-97 TRANSISTOR 2SC2785-TP-FEK C921 1-131-679-31 FILM 0.01uF 5% 50V
C922 1-131-679-31 FILM 0.01uF 5% 50V
C923 1-131-679-31 FILM 0.01uF 5% 50V
C924 1-136-165-00 FILM 0.1uF 5% 50V
70 manual.
TRANS VIDEO OUT 6 STREAM LED
C925 1-136-165-00 FILM 0.1uF 5% 50V < ROTARY ENCODER >
C926 1-164-159-11 CERAMIC 0.1uF 50V
S660 1-418-632-11 ENCODER, ROTARY (MASTER VOLUME)
< CONNECTOR >
< SWITCH >
SW601 1-786-289-11 SWITCH, DETECTION (l – EQ + L)

CN904 1-568-106-11 PIN, CONNECTOR (3.96mm PITCH) 4P *************************************************************
CN905 1-564-506-11 PLUG, CONNECTOR 3P DIVERSOS

*********
* CN906 1-564-705-11 PIN, CONNECTOR (SMALL TYPE) 3P
6 1-400-285-11 F-BEAD, E2515MRT
* CN907 1-564-513-11 PLUG, CONNECTOR 10P 7 1-769-940-11 CABO TIPO FLAT (11 VIAS)
52 1-796-485-51 MECANISMO DO DECK (CWM43-FF33)
< DIODE > 53 1-769-975-11 CABO TIPO FLAT (13 VIAS)
D906 8-719-983-25 DIODE MTZJ-T-77-27D
D908 6-500-522-21 DIODE 10EDB40-TB3 0 207 1-757-813-24 CABO DE FORÇA
< TRANSISTOR > 301 1-471-035-11 MAGNETO MONTADO
0 328 8-820-244-01 UNIDADE OTICA (KSM-215DCP/C2NP)
Q902 8-729-048-52 TRANSISTOR 2SA1932 (TP) 329 1-827-992-11 CABO TIPO FLAT (16 VIAS)
< RESISTOR > 330 1-775-251-11 CABO TIPO FLAT (27 VIAS)
0 F904 1-576-655-12 FUSÍVEL RETARDADO (DIA.5) (T8AL/250V)
R903 1-249-430-11 CARBON 12K 5% 1/4W 0 F905 1-576-655-12 FUSÍVEL RETARDADO (DIA.5) (T8AL/250V)
R904 1-247-831-91 CARBON 1K 5% 1/4W
0 R908 1-202-972-61 FUSIBLE 1 5% 1/4W F
************************************************************* 0 F906 1-533-470-12 FUSÍVEL RETARDADO (DIA.5) (T3.15AL/250V)
1-861-494-13 PLACA VIDEO OUT 0 F907 1-533-470-12 FUSÍVEL RETARDADO (DIA.5) (T3.15AL/250V)
****************
FAN901 1-763-117-13 VENTILADOR DC
< CONNECTOR > FC901 1-469-854-11 NUCLEO, FERRITE
M741 A-4723-963-A MOTOR MONTADO, MESA (TBL)
* CN805 1-564-704-11 PIN, CONNECTOR (SMALL TYPE) 2P M751 A-4736-655-A MOTOR MONTADO, CARREGAMENTO (LOADING)
0 PT901 1-443-319-11 TRANSFORMADOR DE FORÇA
< JACK >
J803 1-774-227-11 JACK, PIN 1P (VIDEO OUT) 0 PT902 1-439-981-32 SUB TRANSFORMADOR
************************************************************* RE701 1-477-680-12 ENCODER, ROTATIVA
S101 1-771-853-11 CHAVE (LIMIT)
1-861-496-13 PLACA 6 STREAM LED TM901 1-693-655-11 BLOCO DE SINTONIA (FM/AM) (ANTENNA)
*******************
*************************************************************
< DIODE >
ACESSÓRIOS
LED610 6-500-809-01 LED SELU5223C-STP15 (ILLUMINATION) *************
LED611 6-500-809-01 LED SELU5223C-STP15 (ILLUMINATION)
LED612 6-500-809-01 LED SELU5223C-STP15 (ILLUMINATION) Y-8284-384-A CONTROLE REMOTO RM-SC3
LED613 6-500-809-01 LED SELU5223C-STP15 (ILLUMINATION) 3-004-980-01 TAMPA PILHA (RM-SC3)
LED614 6-500-809-01 LED SELU5223C-STP15 (ILLUMINATION) 1-528-681-13 PILHA PEQUENA
1-443-237-11 ANTENA LOOP (AM)
LED615 6-500-809-01 LED SELU5223C-STP15 (ILLUMINATION) 1-793-184-23 CONECTOR ADAPTADOR(TIPO F) (FM)
< RESISTOR > 4-236-961-01 PÉ (CAIXAS ACÚSTICAS)

4-254-501-33 MANUAL DE INSTRUÇÕES
R673 1-216-837-11 METAL CHIP 22K 5% 1/10W
R699 1-216-182-00 RES-CHIP 220 5% 1/8W
R701 1-216-182-00 RES-CHIP 220 5% 1/8W *************************************************************
R703 1-216-182-00 RES-CHIP 220 5% 1/8W
R705 1-216-182-00 RES-CHIP 220 5% 1/8W
R707 1-216-182-00 RES-CHIP 220 5% 1/8W

R709 1-216-182-00 RES-CHIP 220 5% 1/8W
71 manual.
SS-RG555
SERVICE MANUAL
ESPECIFICAÇÕES
Sistema 3 vias, 3 unidades, 6
tipo bass-reflex
Unidades de alto-falantes
Sub woofer: 15 cm, tipo cone
Tweeter: 5 cm, tipo cone
Impedância nominal 6 ohms 5
Peso Aprox. 5,1 kg cada caixa
1
4 2
LISTA DE PEÇAS
Ref. No. Part No. Descrição
1 1-825-455-11 ALTO-FALANTE TWEETER (5cm)

2 9-862-675-01 ALTO-FALANTE SUB WOOFER (15cm)
3 1-825-874-11 ALTO-FALANTE WOOFER (15cm)
4 4-254-845-01 PAINEL FRONTAL
5 4-998-417-01 EMBLEMA SONY
6 CONSULTAR GABINETE ACÚSTICO
SISTEMA DE ALTO-FALANTE
72
1
SS-WG750
MANUAL DE SERVIÇO
• SS-WG750 é a caixa acústica

sub woofer do MHC-RG777W.
ESPECIFICAÇÕES VISTA EXPLODIDA E LISTA DE PEÇAS

Sistema Tipo bass-reflex
Unidade de alto-falante
Impedância nominal 6 ohms
Peso Aprox. 7.5 kg
3 4
1
2
5
Ref. No. Part No. Description Remark

1 4-254-307-01 PAINEL FRONTAL
2 1-825-893-11 ALTO-FALANTE WOOFER (20 cm)
3 4-254-310-01 BOTÃO
4 9-862-672-01 PLACA CHAVE
5 CONSULTAR GABINETE ACÚSTICO
SUB WOOFER
73
1
TMR-HT1
MANUAL DE SERVIÇO
RF T
RA
TMR NSMIT
-HT TER
1
• TMR-HT1 é transmissor
do MHC-RG777W.
ESPECIFICAÇÕES LISTA DE PEÇAS

Transportador de freqüência 913.6 – 914.4 MHz Part No. Description Remark
Canal
CHANNEL 1: 913.6 MHz 1-478-564-21 MODULADOR DE RF (TRANSMISSOR)
CHANNEL 2: 914.0 MHz 4-244-724-11 GABINETE SUPERIOR
CHANNEL 3: 914.4 MHz 4-244-725-11 GABINETE INFERIOR
Modulação FM estéreo 4-245-427-01 INDICADOR (TR)
Alimentação CC 9 V: Adaptadores de 4-245-677-11 PE DE APOIO
alimentação CA fornecidos
(AC-GSX100) 120 V ou 220 V, 60Hz Y-8284-487-A CONJUNTO TAMPA DO BOTÃO
Entrada de áudio tomada RCA/minitomada estéreo 4-252-200-01 TAMPA DO BOTÃO
Y-8284-573-A ADAPTADOR AC AC-GSX100BR (127 V)
Y-8284-574-A ADAPTADOR AC AC-GSX100BR (220 V)
TRANSMISSOR
74
1
SONY BRASIL LTDA.
ENGENHARIA DA QUALIDADE
Julho / 2004
http://www.sony.com.br
ENGENHARIA DA QUALIDADE
Sony Brasil Ltda.
Guia de Comandos Básicos do Acrobat Reader 5.05
Esta é a tela do programa, quando se abre um manual:

Barra de Comandos
Recurso de Localização de Componentes

Alguns manuais de serviço estão habilitados com uma função que permite localizar mais
facilmente um circuito integrado (IC) em seu diagrama esquemático correspondente, diagrama em
blocos ou placa de circuito impresso.
Para isso, abra um manual de serviço, por exemplo o do MHC-DX30 e visualize uma página
da lista de peças elétricas, onde existam alguns IC’s listados. Ao posicionar o ponteiro do mouse sobre
a linha onde está um IC, sobre sua localização, ou valor, você vai verificar que aparece uma
“mãozinha”, na verdade, o dedo indicador que fica apontando a linha. Se você der um clique, você
será levado pelo programa à pagina do diagrama esquemático onde se encontra o referido IC que você
selecionou. Vamos ilustrar o que foi explicado logo a seguir:
Abra a página correspondente ao diagrama em

bloco e posicione o ponteiro do mouse sobre o
IC escolhido . Quando o cursor tornar-se uma
“mãozinha” dê um clique sobre o IC.
O programa trará você à página do diagrama
esquemático correspondente que contém o
IC escolhido. Clique novamente sobre o IC.
O programa trará você à página

correspondente a placa de circuito impresso
que contém o IC escolhido. Clique novamente
sobre o IC. sobre o IC.
Por fim o programa visualiza o ponto da lista

de peças onde o IC escolhido está localizado.
Ao clicar novamente sobre o componente o
cliclo se repete (diagrama em bloco,
esquemático, placa de circuito impresso e
lista de peças. Vale lembrar que nem todos os
manuais de serviço possuem esse recurso.
Notas
• O tamanho da visualização do documento na tela em nada altera o tamanho de impressão. O Zoom

de aumento ou de diminuição serve apenas para oferecer mais detalhes ou um aspecto geral do
documento visualizado.
• O painel de navegação serve para agilizar o acesso a outras páginas que não estão sendo
visualizadas. Para visualizar uma dessas miniaturas em seu tamanho normal, basta clicar duas
vezes sobre ela e então esta será exibida na tela.
• Não é possível alterar texto, figuras ou qualquer item do documento no Acrobat Reader 5.0. Este
programa é usado somente para visualização e impressão de documentos PDF.
• Diagramas e demais folhas do documentos PDF só poderão ser impressos em tamanho maior caso
a impressora suporte papel com dimensão superior ao A4, carta ou semelhante. Do contrário só
poderá ser impresso no tamanho A4 padrão.
Engenharia da Qualidade – Novembro 2003

teruaki_nakagawa@ssp.br.sony.com
VOLTAR
Engenharia da Qualidade - SSP

Sony Brasil Ltda.
Orientação de Impressão no Acrobat Reader 5.05
É possível imprimir alguns quadros pré-selecionados de forma ampliada no Acrobat

Reader. Esse comando é muito útil quando é necessária fazer a impressão de diagramas elétricos.
A sequência abaixo mostra, passo a passo como selecionar uma parte de uma folha
qualquer (nesse exemplo usaremos um diagrama elétrico) e configurar sua impressão.
Temos no Acrobat Reader a barra abaixo. Leve o cursor do mouse até o botão indicado pela seta e
fique pressionando o botão do mouse.
Segurando o botão uma barra oculta aparecerá, então expanda conforme abaixo. O botão final a ser
clicado para que o comando seja selecionado é o da FERRAMENTA DE SELEÇÃO DE
GRÁFICO (G)
Agora com o cursor selecione uma área do diagrama que deseja imprimir de forma ampliada. A
área escolhida nesse exemplo é o quadrado de linhas espessas.
Agora vá até o menu de impressão seguindo o procedimento a seguir, clicando em IMPRIMIR,

indicado pela seta:
Na janela que se abre verifique se as opções indicadas em vermelho (circuladas) estão habilitadas.
Assim, quando imprimir a área do gráfico, esta parte será expandida por toda a folha de papel A4.
Após a impressão verificamos que o diagrama ficou realmente ampliado, conforme exemplo:
Notas
O mesmo procedimento pode ser repetido para outras páginas dos manuais, como lista de
peças, bem como pode ser utilizado papel tamanho A3 (420 x 297 mm) para impressoras que
suportem esse formato.
Outros comandos podem ser encontrados no “Guia de Comandos Básicos do Acrobat

Reader”, que também consta neste CD e em anteriores.
Lembramos novamente que não é possível alterar texto, figuras ou qualquer item do
documento no Acrobat Reader 5.05. Este programa é usado somente para visualização e impressão
de documentos PDF.
Mais informações podem ser obtidas em “Ajuda”.
Dúvidas e sugestões devem ser encaminhadas para Teruaki através do e-mails:
teruaki_nakagawa@ssp.br.sony.com

MHC RG777W

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

MHC RG777W

Enviado por

Direitos autorais:

Formatos disponíveis

MHC-RG777W(HCD-RG777W)

MANUAL DE SERVIÇO Brazilian Model

HCD-RG777W é a seção de Sintonizador, toca-fitas,

Modelo que utiliza mecanismo similar MHC-RG222

– Continua na próxima página -

SISTEMA COMPACTO DE SOM

TMR-HT1 para MHC-RG777W

Depois de corrigido o problema de manutenção original,

A fuga do AC de alguma parte do metal exposta à terra e de todas

1. Um aparelho medidor de fuga, como Simpson 229 ou RCA

2. Um mili-amperímetro de AC operado a bateria. O multímetro

3. Medindo a queda de tensão através de um resistor por meio

Para peça de metal exposta

ATENÇÃO COM OS COMPONENTES DE SEGURANÇA!!

OS COMPONENTES IDENTIFICADOS COM A MARCA 0 NOS

: INDICAÇÃO DE SOLDA SEM CHUMBO

Notas sobre o reparo da placa flexível de circuito

1. NOTA DE SERVIÇO 5-7. Nota para Placas de Circuito Impresso

Para verificação da Placa AMP, vire o painel frontal e mecanismo do CD

1-2. POSIÇÃO DO SERVIÇO -2 (PLACA BD81A)

Localização e Função dos Controles

Localização e Função dos Controles

model name1 [MHC-GX750/GX450/GX250]

Localização e Função dos Controles

1 ?/1 (liga/desliga o aparelho) 9 Tecla ENTER ql Tecla TUNER MEMORY

model name1 [MHC-GX750/GX450/GX250]

3-1. TAMPA SUP.

3-3. SEÇÃO PAINEL FRONTAL

3-4. MECANISMO DO CD 3-5. MECANISMO DO TAPE DECK, 3-6. PLACA PAINEL

3-12. PLACA BD81A 3-13. PLACA CONNECT 3-16. PLACA SENSOR

3-7. SEÇÃO PAINEL TRASEIRO, 3-18. PLACA MOTOR (LD)

3-11. PLACA AMP

Nota : Para desmontagem siga conforme em ordem numérica.

6 tampa lateral DIR.

lado de Painel Frontal

2 Puxe a bandeja do disco.

3-3. SEÇÃO PAINEL FRONTAL

qf seção painel frontal

3-5. MECANISMO DO TAPE DECK, PLACA GAME JACK

3 mecanismo do tape deck

5 placa GAME JACK

3-6. PLACA DE PAINEL

3-7. SEÇÃO PAINEL TRASEIRO, PLACA SUB-TRANS

qa seção painel traseiro

5 CN308 6 dois parafusos

3-8. PLACA TRANS

3-9. PLACA PRINCIPAL

3-10. PLACA SUB WOOFER

3-11. PLACA AMPLIFICADOR

6 dois parafusos 8 dissipador

3-12. PLACA BD81A

3-13. PLACA DE CONEXÃO

3-14. PLACAS DRIVER E SW

3-15. UNIDADE ÓTICA

2 suporte(213) montado qs 7 dois amortecedores

qd unidade ótica 6 duas molas

3-16. PLACA SENSOR

6 parafuso flutuante 9 CN731

3-17. PLACA MOTOR (TB)

7 motor da bandeja montado(M741)

8 placa MOTOR (TB)

6 Remova dois pontos de soldas.

3-18. PLACA MOTOR (LD)
