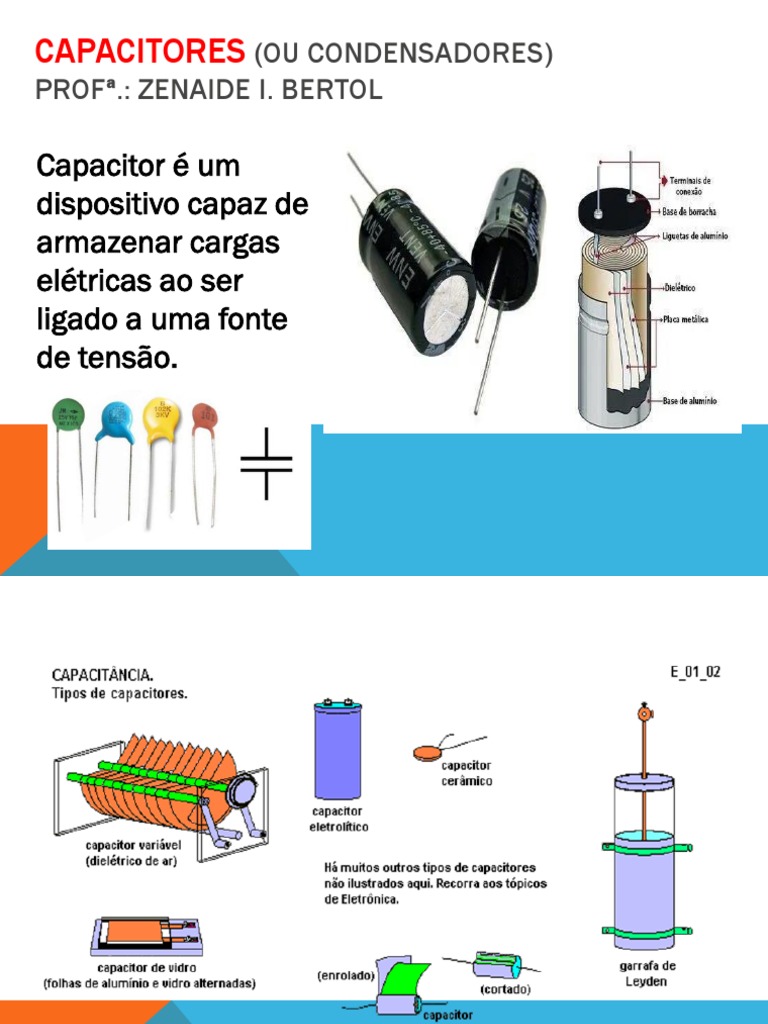

CAPACITORES (OU CONDENSADORES)

PROFª.: ZENAIDE I. BERTOL

Capacitor é um
dispositivo capaz de
armazenar cargas
elétricas ao ser
ligado a uma fonte
de tensão.
 APLICAÇÕES DOS CAPACITORES
São dispositivos encontrados facilmente em circuitos
eletrônicos, e outros lugares como, por exemplo:
Sensores;
Osciladores;
Filtros de ruídos em sinais de energia;
Absorver picos e preencher vales em sinais elétricos;
Divisor de frequência em sistemas de áudio;
Armazenamento de carga e sistemas de flash em câmeras
fotográficas;
APLICAÇÕES DOS CAPACITORES

Em conjuntos de transistores em memórias

DRAM (Dynamic random-access memory – memória de acesso
aleatório
dinâmica);
Como baterias temporárias e som automotivo (megacapacitor);
Laser de alta potência (banco de capacitores);
Radares (banco de capacitores);
Aceleradores de partículas (banco de capacitores);
Sintonizadores de rádio (capacitor variável);
No start de motores de portão eletrônico (capacitor de partida);
Em fontes de alimentação;
 Aplicações dos capacitores

Capacitor variável de
sintonia de rádio.

Obs.
Diferença entre pilha ou bateria e capacitor: baterias
armazenam energia por meio de reação química e
capacitores armazenam energia por meio de campo
elétrico.
CAPACITOR DE PLACAS (ARMADURAS)
PARALELAS

• É composto de duas placas, ou armaduras, paralelas

condutoras e por um material isolante (ar, papel, vidro, óleo,
etc.).
• Em um capacitor carregado as placas adquirem cargas de
mesmo módulo e sinal contrário (+ q e – q ou + Q e – Q).
• Quando falamos da carga de um capacitor estamos falando
da carga Q de uma das placas. A carga total do capacitor é
sempre zero.
CAPACITOR DE PLACAS (ARMADURAS)
PARALELAS
Ao ser ligado aos terminais de um gerador, as
placas adquirem cargas. Em função disso
estabelece-se uma diferença de potencial
(ddp) entre as placas.

Experimentos mostraram que a ddp entre as

placas e a carga Q adquirida por cada uma das
placas são diretamente proporcionais, ou seja:
𝑸
𝑪= ou 𝑸 = 𝑼 . 𝑪
𝑼

A constante de proporcionalidade C é
chamada capacitância ou capacidade
elétrica do capacitor.
 CAPACITÂNCIA OU CAPACIDADE (C)

A unidade de medida de capacitância, no SI, é o

coulomb/volt = farad (F), ou seja:
𝟏𝑪
𝟏𝑭 =
𝟏𝑽
A capacitância é uma constante característica de cada capacitor e
depende:
das dimensões e da forma das placas ou armaduras (A);
da distância entre as placas ou armaduras (d) e
da natureza do dielétrico colocado entre as placas ou armaduras
(permissividade do dielétrico – Ɛ).
𝑨
Ou seja: 𝑪= 𝜺 .
𝒅

Se o dielétrico for o vácuo, Ɛ = Ɛ0 = 8,8.10-12 F/m.

 ENERGIA ARMAZENADA POR UM CAPACITOR

O gráfico ao lado, que representa a

quantidade de carga Q em função da ddp
entre as placas de um capacitor, é uma
reta que passa pela origem e cuja
inclinação é numericamente igual a
capacitância do capacitor.

O valor da área colorida é

numericamente igual à energia potencial
elétrica (EP) armazenada pelo capacitor,
quando está carregado: A = área do triângulo
𝑸𝑼 𝑸𝑼
𝑬𝑷 = => 𝑨 =
𝟐 𝟐
ENERGIA ARMAZENADA POR UM CAPACITOR

Lembrando que 𝑸 = 𝑼 . 𝑪 e substituindo na

fórmula anterior, temos:

𝑼.𝑪.𝑼 𝑼𝟐 .𝑪
𝑬𝑷 = → 𝑬𝑷 =
𝟐 𝟐
CAPACITORES - EXEMPLOS
1) Um capacitor, ligado aos terminais de uma pilha de 3 V, adquire
carga de 6 μC.
a) Calcule a capacitância do capacitor.
b) Se o mesmo capacitor for ligado a uma pilha de 1,5 V, qual será
agora sua capacitância? E a carga elétrica adquirida?

2) Um desfibrilador clínico, utilizado por uma equipe cardiológica de

emergência, é formado essencialmente por um capacitor de
capacitância 70 μF e opera na tensão 5 000 V.
a) Calcule a energia armazenada no capacitor do aparelho.
b) Se 275 J de energia calculada no item anterior for transferida,
em 2 ms, ao paciente, vítima de uma parada cardíaca, qual o
valor da potência do pulso enviado?
CAPACITORES - EXEMPLOS
3) (UFPR) Um dado capacitor apresenta uma certa quantidade de carga Q em suas
placas quando submetido a uma tensão V. O gráfico ao lado apresenta o
comportamento da carga Q (em microcoulombs) desse capacitor para algumas
tensões 𝑽 aplicadas (em volts).
Com base no gráfico, assinale a alternativa que expressa corretamente a energia U
armazenada nesse capacitor quando submetido a uma tensão de 3 V.
a) U = 24 μJ.
b) U = 36 μJ.
c) U = 72 μJ.
d) U = 96 μJ.
e) U = 144 μJ.
 ASSOCIAÇÃO DE CAPACITORES

Muitas vezes, quando se

deseja obter uma
capacitância específica,
não encontrada em
capacitores individuais, é
necessário fazer
associações de dois ou
mais capacitores. As
associações podem ser de
três formas específicas:
série, paralela, mista.
.
 ASSOCIAÇÃO EM SÉRIE DE CAPACITORES

Nesse tipo de associação a armadura negativa do capacitor

está ligada a armadura positiva do capacitor seguinte.
ASSOCIAÇÃO EM SÉRIE DE CAPACITORES -
CARACTERÍSTICAS

A carga elétrica da associação é igual para todos os

capacitores, ou seja:
𝑄 = 𝑄1 = 𝑄2 = 𝑄3 = ⋯ = 𝑄𝑛 (para n capacitores associados
em série).

A tensão elétrica da associação é igual à soma das tensões

de cada capacitor associado, ou seja:
𝑈 = 𝑈1 + 𝑈2 + 𝑈3 + ⋯ + 𝑈𝑛 (para n capacitores
associados em série).
ASSOCIAÇÃO EM SÉRIE DE CAPACITORES –
CARACTERÍSTICAS

A capacitância do capacitor equivalente (Ceq) é sempre menor

do que a capacitância de qualquer um dos capacitores
associados e é dada por:

1 1 1 1 1
= + + + ⋯+ (para n capacitores associados
𝐶𝑒𝑞 𝐶1 𝐶2 𝐶3 𝐶𝑛
em série).
 ASSOCIAÇÃO EM SÉRIE DE CAPACITORES - EXEMPLO

1) (UNIUBE-MG) No circuito de capacitores, esquematizado a

seguir, temos uma fonte ideal ε =100V, e capacitâncias
C1 =2,0μF e C2 = 3,0μF. Após carregados os capacitores
C1 e C2, suas cargas serão, respectivamente, em μC:
a) 200 e 300
b) 48 e 72
c) 120 e 120
d) 60 e 60
e) 80 e 90
ASSOCIAÇÃO EM SÉRIE DE CAPACITORES - EXEMPLO

2) Dois capacitores cujas capacitâncias respectivas são

de 2 pF e 3 pF são associados em série. Determine a
capacitância equivalente do conjunto.
a) 4,0 pF
b) 5,0 pF
c) 1,2 pF
d) 6,0 pF
e) 2,5 pF
ASSOCIAÇÃO EM PARALELO DE CAPACITORES

Nesse tipo de associação as armadura negativas do capacitor

são ligadas entre si assim como as armaduras positivas do
capacitor.
ASSOCIAÇÃO EM PARALELO DE CAPACITORES -
CARACTERÍSTICAS
Quando os capacitores são ligados em paralelo a ddp da
associação é a mesma para todos os capacitores, ou
seja:
𝑈 = 𝑈1 = 𝑈2 = 𝑈3 = ⋯ = 𝑈𝑛 (para n capacitores
associados em paralelo).
A carga elétrica da associação corresponde à soma das
cargas elétricas dos capacitores associados, ou seja:
𝑄 = 𝑄1 + 𝑄2 + 𝑄3 + ⋯ + 𝑄𝑛 (para n capacitores
associados em paralelo).
ASSOCIAÇÃO EM PARALELO DE CAPACITORES -
CARACTERÍSTICAS
A capacitância do capacitor equivalente (Ceq) é sempre
maior do que a capacitância de qualquer um dos
capacitores associados e é dada por:

𝐶𝑒𝑞 = 𝐶1 + 𝐶2 + 𝐶3 + ⋯ + 𝐶𝑛 (para n capacitores

associados em paralelo).
ASSOCIAÇÃO EM PARALELO DE CAPACITORES - EXEMPLO

Três capacitores cujas capacitâncias respectivas são de

3 pF, 4 pF e 5 pF são associados em paralelo.
Determine a capacitância equivalente do conjunto.
a) 7,0 pF
b) 1,7 pF
c) 1,2 pF
d) 12 pF
e) 0,6 pF
 ASSOCIAÇÃO MISTA DE CAPACITORES
É aquela na qual encontramos, ao mesmo tempo, capacitores associados
em série e em paralelo, como na figura:

A determinação do capacitor equivalente final é feita mediante o cálculo

dos capacitores equivalentes de cada uma das associações, a respeito
das quais se tem certeza de estarem em série ou paralelo.
ASSOCIAÇÃO MISTA DE CAPACITORES - EXEMPLO

Considere a associação de capacitores mostrada na

figura abaixo. Considere, também, C1 = 8 μF, C2 = 4
μF e C3 = 6 μF.
Calcule a capacitância do capacitor equivalente.
PARA PENSAR .....

Imagem retirada de uma questão de

Língua Portuguesa, Enem 2013.
REFERÊNCIAS
BONJORNO, J. R. et al. Física: Eletromagnetismo e Física Moderna. 3º ano. 3ª ed. São
Paulo: FTD, 2016. (Coleção física).

BONJORNO, R. A. et al. Física fundamental: 2º grau. Vol. Único. São Paulo: FTD, 1993.

Associação de Capacitores. Disponível em:

https://brasilescola.uol.com.br/fisica/associacao-capacitores.htm. Último
acesso em 25 de agosto 2018.

Como funcionam os capacitores? Disponível em:

https://www.mundodaeletrica.com.br/como-funcionam-os-capacitores/. Último
acesso em 25 de agosto 2018.

As imagens foram obtidas em Google Imagens – associação de capacitores.
