Teste e Ajustes
Sistema Hidráulico e de Direção de Niveladoras 120H, 12H, 135H, 140H, 143H,
160H e 163H
Número de Mídia -SENR9186-09 Data de Publicação -01/09/2014 Dados de Atualização -22/03/2017

i02755642

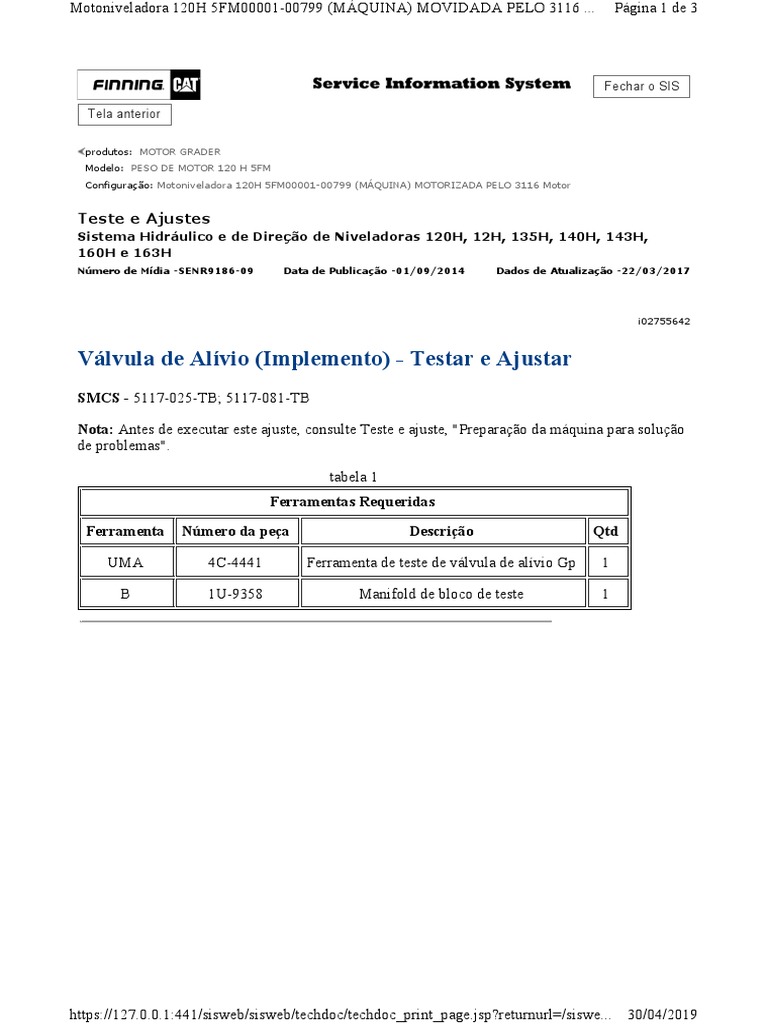

Válvula de Alívio (Implemento) - Testar e Ajustar

SMCS - 5117-025-TB; 5117-081-TB

Nota: Antes de executar este ajuste, consulte Teste e ajuste, "Preparação da máquina para solução
de problemas".

tabela 1
Ferramentas Requeridas
Ferramenta Número da peça Descrição Qtd

UMA 4C-4441 Ferramenta de teste de válvula de alívio Gp 1

B 1U-9358 Manifold de bloco de teste 1

https://127.0.0.1:441/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/siswe... 30/04/2019
Motoniveladora 120H 5FM00001-00799 (MÁQUINA) MOVIDADA PELO 3116 ... Página 2 de 3

Ilustração 1 g01379932
Válvula de combinação
(1) Implementar válvula de alívio

Ilustração 2 g01379933
Implementar válvula de alívio
(2) Conjunto do retentor
(3) Porca

https://127.0.0.1:441/sisweb/sisweb/techdoc/techdoc_print_page.jsp?returnurl=/siswe... 30/04/2019
Motoniveladora 120H 5FM00001-00799 (MÁQUINA) MOVIDADA PELO 3116 ... Página 3 de 3

Use a Ferramenta (B) para testar a válvula de alívio (1) na Ferramenta (A). A configuração de
pressão para a válvula de alívio é 27600 ± 400 kPa (3900 ± 60 psi) .

1. Remova a válvula de alívio do implemento (1) da válvula combinada e instale a válvula de

alívio do implemento (1) na ferramenta (A).

Nota: Consulte Desmontagem e Montagem, "Válvula de Combinação - Desmontar" para o

procedimento correto para remover a válvula de alívio.

2. Purgue o ar do sistema. A temperatura do óleo deve ser de 49 ° ± 3 ° C (120 ° ± 5 ° F) .

3. Aplique um fluxo de 38 ± 4 L / min (10 ± 1 gpm EUA) à válvula e observe a pressão que
abre a válvula de alívio.

4. Gire o conjunto do retentor (2) no sentido horário para aumentar a pressão e gire o conjunto
do retentor (2) no sentido anti-horário para diminuir a pressão. Uma volta do conjunto do
retentor mudará a configuração aproximadamente 6300 kPa (915 psi) .

5. Repita o passo 2 e repita o passo 4 até obter uma definição de 27600 ± 400 kPa
(3900 ± 60 psi) .

6. Depois de definir o conjunto do retentor para a configuração de pressão correta, aperte a

porca (3) a 50 ± 7 N · m (37 ± 5 lb pés) . Segure o conjunto do retentor (2) quando apertar a
porca (3).

7. Ajuste a pressão de teste em 5600 ± 70 kPa (812 ± 10 psi) . Mantenha a temperatura do óleo
entre 26 ° C e 28 ° C (79 ° F a 82 ° F) .

8. Meça o vazamento de óleo. Se o óleo de vazamento for maior que 0,004 L / min
(0,0011 US gpm) , substitua a válvula de alívio.

9. Instale a válvula de alívio na válvula combinada. Consulte Desmontagem e Montagem,

"Válvula Combinada - Montar" para o procedimento correto de instalação da válvula de
alívio.
