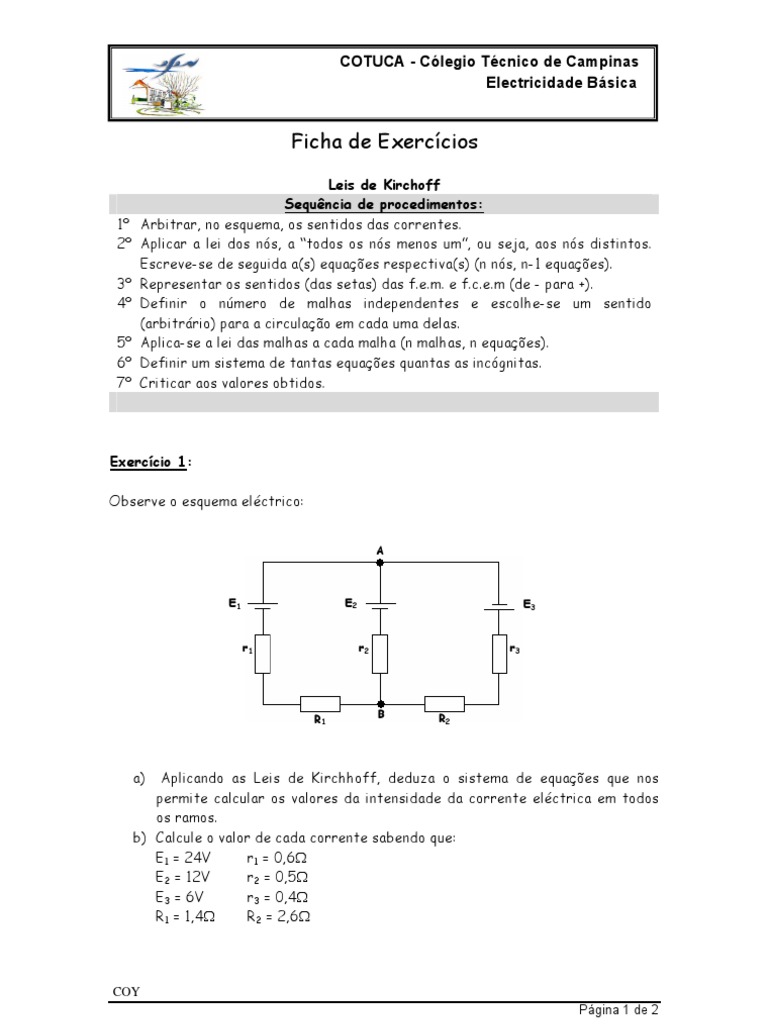

COTUCA - Cólegio Técnico de Campinas

Electricidade Básica

Ficha de Exercícios

Leis de Kirchoff
Sequência de procedimentos:
1º Arbitrar, no esquema, os sentidos das correntes.
2º Aplicar a lei dos nós, a “todos os nós menos um”, ou seja, aos nós distintos.
Escreve-se de seguida a(s) equações respectiva(s) (n nós, n-1 equações).
3º Representar os sentidos (das setas) das f.e.m. e f.c.e.m (de - para +).
4º Definir o número de malhas independentes e escolhe-se um sentido
(arbitrário) para a circulação em cada uma delas.
5º Aplica-se a lei das malhas a cada malha (n malhas, n equações).
6º Definir um sistema de tantas equações quantas as incógnitas.
7º Criticar aos valores obtidos.

Exercício 1:

Observe o esquema eléctrico:

E1 E2 E3

r1 r2 r3

R1 B R2

a) Aplicando as Leis de Kirchhoff, deduza o sistema de equações que nos

permite calcular os valores da intensidade da corrente eléctrica em todos
os ramos.
b) Calcule o valor de cada corrente sabendo que:
E1 = 24V r1 = 0,6Ω
E2 = 12V r2 = 0,5Ω
E3 = 6V r3 = 0,4Ω
R1 = 1,4Ω R2 = 2,6Ω

COY
Página 1 de 2
Exercício 2:
E2
I R2

E1
R3

R1 E3
E5 E4
R4

Aplique ao circuito a 2ª Lei de Kirchhoff com a seguinte sequência;

a) Apresente a equação literal.

b) Calcule a intensidade considerando que o circuito tem os seguintes valores:
E1 = 10V, E2 = 8V, E3 = 4V, E4 = 2V, E5 = 3V,
R1 = 3Ω, R2 = 2Ω, R3 = 6Ω, R4 = 2Ω.

Exercício 3:

O esquema eléctrico representado apresenta os seguintes valores:

E1 = 18V r1 = 0,1Ω
E2 = 12V r2 = 0,08Ω
R1 = 4Ω R2 = 5Ω R3 = 3Ω

E1 R1
r1

I1 R2
I2

A B
r2
E2

I3 R3

a) Indique o(s) método(s) estudado(s) até aqui que permite(m) calcular as

correntes I1, I2 e I3.
b) Calcule as correntes, utilizando o(s) método(s) indicado(s) em a).
c) Qual dos elementos (E1 e E2) é gerador ou receptor?

Página 2 de 2
1) Determine os nós, os ramos e as malhas do circuito a
seguir. Escreva a equação de cada malha. b)

b a g 200Ω
10V 300Ω 500Ω
R1 R2 R3

c)
h f
50Ω R3 100Ω

R1 200Ω 300Ω 500Ω

d 10V
e R4 R5 R6

2) No circuito abaixo são conhecidos os valores de i1, i2 e 30Ω

i3. Determine o valor e o sentido de i4, i5 e i6.
R2
a

i1 = 5A
RESPOSTAS
i4 1) nós: a, h, e, f - ramos: a-b-c-d-e ; a-g-f ; a-h ; h-f ;
i3 = 3A e-f ; h-e - malhas: a-b-c-d-e-h-a ; a-g-f-e-h-a ; a-b-c-d-
i2 = 1A
e-f-g-a ; a-g-f-h-a ; h-f-e-h
2) i4 = 2A de a para b ; i5 = 3A de b para c ; i6 = 2A de
b d
d para c.
3) V5 = 8V, potencial maior no nó a ; V6 = 1V, potencial
i5 maior no nó a.
i6
4) R1 = 200Ω ; R2 = 80Ω ; R3 = 20Ω.
c 5)
a) fonte: 312,5 mW ; R1 : 97,66 mW ; R2 : 19,53 mW;
3) No circuito abaixo são conhecidos V1, V2, V3, e V4. R3 : 195,31 mW.
Determine o valor e o sentido de V5 e V6. b) fonte: 1,033 W ; R1 : 500 mW ; R2 : 333,33 mW;
a R3 : 200 mW.
c) fonte: 505,18 mW ; R1 : 127,60 mW ;
V5 R2 : 76,56 mW ; R3 : 42,95 mW ; R4 : 177,52 mW ;
R5 : 50,34 mW ; R6 : 30,20 mW.
b R3 R4
V6
V1 = 5V V4 = 3V
R1
V3 = 4V
V2 = 2V
R2
c

4) Para o circuito do item anterior, determine os valores

de R1, R2 e R3, sabendo que a potência em V5 vale
200 mW e resistência elétrica de R4 é de 120Ω.

5) Calcule as potências na fonte e em cada resistor nos

circuitos seguintes:

a)

10V
R3 = 200Ω

R1 = 100

R2 = 20Ω
Atividades:

Exercício tipo Prova.

Prof: Romeu Corradi Júnior

1. Determine a intensidade e o sentido de todas as correntes em seguida faça o balanço energético no

circuito da figura 01 abaixo.

2. Determine a tensão entre o ponto A e B utilizando as leis de Kirchhoff para o circuito da figura 02
abaixo.

3. Determine a tensão entre A e B, e a potência dissipada em todas as resistências da figura 03 abaixo.

4. Qual deve ser o valor de R, para que a corrente no trecho AB seja nula? Utilizar as leis de Kirchhoff.
Utilizar o circuito da figura 04 para resolver este problema.

Prof. Corradi
www.corradi.junior.nom.br
