Escola Móvel SENAI

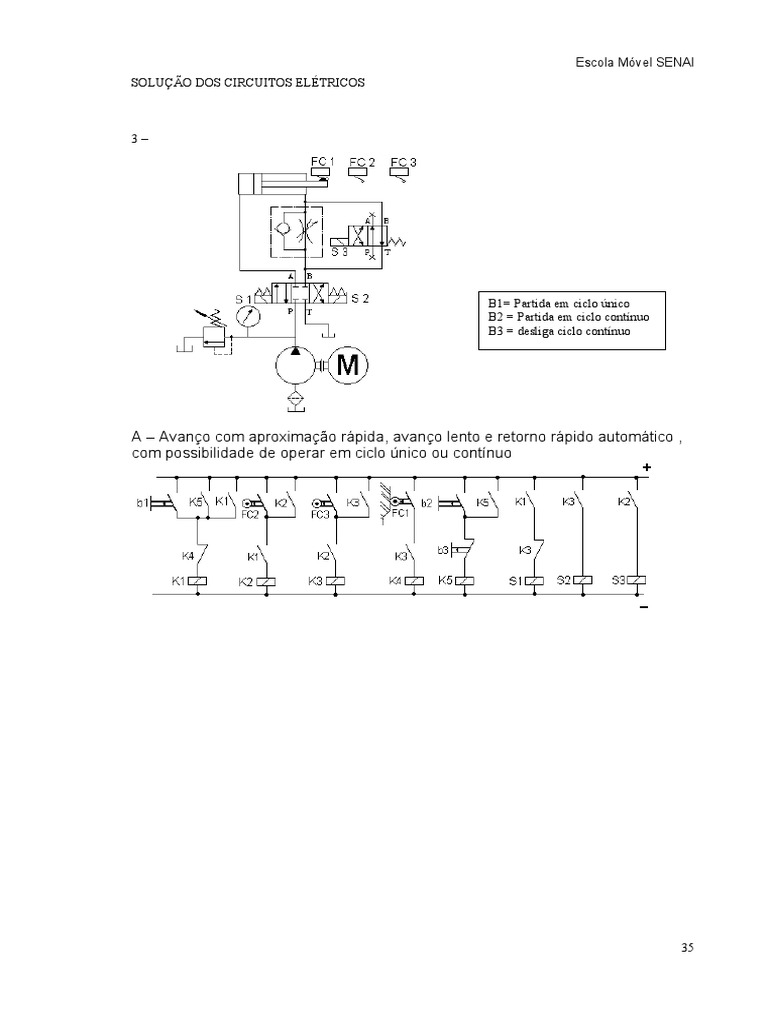

SOLUÇÃO DOS CIRCUITOS ELÉTRICOS

3–

B1= Partida em ciclo único

B2 = Partida em ciclo contínuo
B3 = desliga ciclo contínuo

A – Avanço com aproximação rápida, avanço lento e retorno rápido automático ,

com possibilidade de operar em ciclo único ou contínuo

35
 Escola Móvel SENAI
4–

A – Avanço e retorno em seqüência A+, B+, A -, B -

B – Avanço e retorno em seqüência A+, A -, B+, B –

36
 Escola Móvel SENAI

C – Circuito seqüencial com temporização no retorno A+, B+, B -, A –

37
