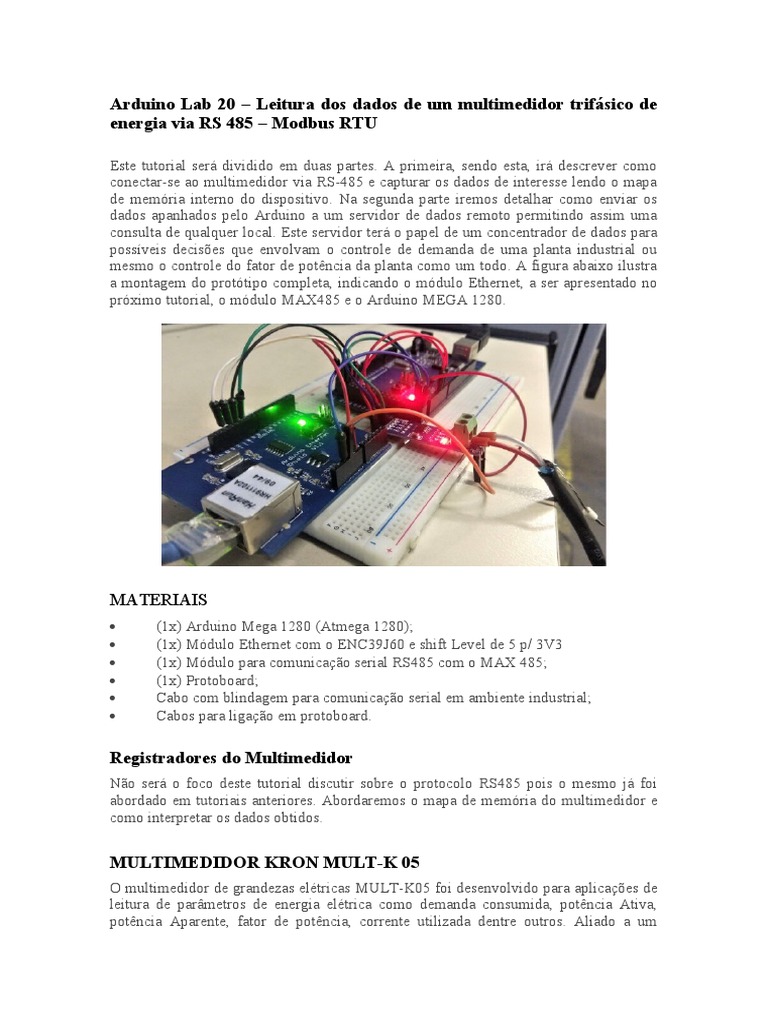

Arduino Lab 20 – Leitura dos dados de um multimedidor trifásico de

energia via RS 485 – Modbus RTU

Este tutorial será dividido em duas partes. A primeira, sendo esta, irá descrever como
conectar-se ao multimedidor via RS-485 e capturar os dados de interesse lendo o mapa
de memória interno do dispositivo. Na segunda parte iremos detalhar como enviar os
dados apanhados pelo Arduino a um servidor de dados remoto permitindo assim uma
consulta de qualquer local. Este servidor terá o papel de um concentrador de dados para
possíveis decisões que envolvam o controle de demanda de uma planta industrial ou
mesmo o controle do fator de potência da planta como um todo. A figura abaixo ilustra
a montagem do protótipo completa, indicando o módulo Ethernet, a ser apresentado no
próximo tutorial, o módulo MAX485 e o Arduino MEGA 1280.

MATERIAIS
 (1x) Arduino Mega 1280 (Atmega 1280);
 (1x) Módulo Ethernet com o ENC39J60 e shift Level de 5 p/ 3V3
 (1x) Módulo para comunicação serial RS485 com o MAX 485;
 (1x) Protoboard;
 Cabo com blindagem para comunicação serial em ambiente industrial;
 Cabos para ligação em protoboard.

Registradores do Multimedidor
Não será o foco deste tutorial discutir sobre o protocolo RS485 pois o mesmo já foi
abordado em tutoriais anteriores. Abordaremos o mapa de memória do multimedidor e
como interpretar os dados obtidos.

MULTIMEDIDOR KRON MULT-K 05

O multimedidor de grandezas elétricas MULT-K05 foi desenvolvido para aplicações de
leitura de parâmetros de energia elétrica como demanda consumida, potência Ativa,
potência Aparente, fator de potência, corrente utilizada dentre outros. Aliado a um
controlador que tenha capacidade de interpretar os dados disponibilizados por este
multimedidor, consegue-se implementar um controle completo das grandezas elétricas
típicas a serem feitos na indústria, principalmente sobre o valor utilizado da demanda de
energia contratada e faixa de valores do fator de potência que são os que mais oneram a
conta de energia por multas. A figura abaixo ilustra este equipamento instalado em um
painel industrial de potência.

Abaixo são listadas algumas das funções básicas implementadas dentro do mapa de
memória deste dispositivo. São divididas basicamente entre duas áreas de funções sendo
elas as originais do protocolo Modbus, já pré-definidas por padrão e as funções
especiais implementadas pelo fabricante.

Funções do protocolo Modbus implementadas para o Mult-K:

 Read Input Status (0x02H)
 Read Holding Register (0x03H)
 Read Input Register (0x04H)
 Force Single Coil* (0x05H)
 Preset Single Register* (0x06H)
 Read Exception Status (0x07H)
 Preset Multiple Register* (0x10H)
 Report Slave ID (0x11H)
 Read File Record (0x14H)

* Broadcast – funções que podem ser endereçadas para todos os slaves (endereço 0)
Funções ESPECIAIS:
 Config Address (0x42H)
 Read Address (0x71H)
 Read Partidas (0x75H)
 Report Slave Id Kron (0x76H)

Nesta aplicação utilizamos somente a função Read input Register (0x04) para leitura dos
valores das grandezas elétricas. Os respectivos registradores estão indicados na tabela
abaixo, retirada do manual do fabricante Kron.

Mapa de memória Modbus Linha Mult-K

Como pode ser observado na tabela acima, o resultado das leituras obtidas pelo Arduino
será em formato de 32 bits em ponto flutuante (FP). À primeira vista, este tipo de
formato de dados nos causa um espanto por não ser comum aos equipamentos que
tivemos acesso até o momento, porém com algumas pesquisas pode-se chegar a uma
simples union que já “transforma” o resultado da leitura de 32 bit em FP para um dado
interpretável. Este tipo de estrutura é muito utilizado na linguagem C e está destacado
no algoritmo do Arduino.
Como exemplo, se for desejado obter o valor da frequência elétrica lida pelo aparelho,
basta enviar o valor 0x0E ao controlador e o retorno será, para uma frequência típica de
60 Hz, o valor 0x00007042 (8x4bits = 32 bits). Este valor, quando convertido do
formato de 32 bits em FP para um valor decimal, nos indicará o valor de 60Hz. A figura
abaixo, retirada do datasheet do fabricante, ilustra os frames de requisição do master e
resposta dos dados pelo multimedidor (slave).

ESQUEMA DE LIGAÇÃO
O esquema de montagem deste tutorial é o mais simples até o momento, apesar da
grande utilidade deste protótipo. Destacamos somente o módulo com o MAX485 e as
respectivas ligações nas portas do Arduino. A figura abaixo ilustra este módulo.
 Esquema de ligação entre o Max e o Arduino

Uma imagem real do módulo utilizado neste tutorial está exposta abaixo.

Imagem do módulo com o MAX 485

Algoritmo
O algoritmo que implementa este sistema de obtenção dos dados está destacado abaixo.
É simples mais apresenta alguns detalhes particulares que serão destacados
posteriormente.

/
******************************************************************
*********
      Arduino Lab 20 - Leitura de dados de sete multimedidor
                  trifásico via RS485 Modbus RTU
******************************************************************
**********
  -- IDE do Arduino Versão 1.8.3
  -- Autor: Eduardo Avelar
  -- Blog: easytromlabs.com
  -- email: contato@easytromlabs.com

  -- Agosto, 2018
******************************************************************
**********/
#include <ModbusMaster.h>

//Data Enable (DE) and Receiver Enable (/RE)
#define MAX485_DE      21
#define MAX485_RE_NEG  22

// Instancia Objeto ModbusMaster
ModbusMaster node;

uint8_t resultMain;

int endereco_Modulos[] {
  22, // 0 - TRAFO 1, 1250 KVa, 13800/380 - Subestação 2
  //21, // 1 - TRAFO 2, 1000 KVa, 13800/380 - Subestação 2 - Desligado
  20, // 2 - TRAFO 3, 1000 KVa, 13800/380 - Subestação 2
  23, // 3 - TRAFO 4, 1000 KVa, 13800/380 - Subestação 1
  24, // 4 - TRAFO 5, 1000 KVa, 13800/380 - Subestação 1
  25, // 5 - TRAFO 6, 500 KVa, 13800/220 - Subestação 1
  26, // 6 - TRAFO 7, 1500 KVa, 13800/380 - Subestação 2
};

int vetor_endereco[] {
  0x02, // 0 - Tensão Trifásica [V] - UO
  0x04, // 1 - Corrente Trifásica [A] - IO
  0x06, // 2 - Fator de potencia Trifásico - FP
  0x08, // 3 - Potência Aparente Trifásica [VA] - SO
  0x0A, // 4 - Potência Reativa Trifásica [VAr] - QO
  0x0C, // 5 - Potência Ativa Trifásica [W] - PO
  0x0E, // 6 - Frequencia [Hz] - F
  0x3E, // 7 - Demanda Ativa [W] - DA
  0x42, // 8 - Demanada Aparente [VA] - DS
  0x62  // 9 - Contador Parcial - EAP
};

float vetor_resultado[10];

//Union para obter o valor de leitura:
union leitura {
  unsigned char vetor[4];
  float valorFloat;
} rs485;


void preTransmission() {
  digitalWrite(MAX485_RE_NEG, 1);
  digitalWrite(MAX485_DE, 1);
}

void postTransmission() {
  digitalWrite(MAX485_RE_NEG, 0);
  digitalWrite(MAX485_DE, 0);
}

void setup() {
  // Atribui pinos como saída

  pinMode(MAX485_RE_NEG, OUTPUT);
  pinMode(MAX485_DE, OUTPUT);

  // inicializa modo de recebimento
  digitalWrite(MAX485_RE_NEG, 0);
  digitalWrite(MAX485_DE, 0);

  // Atribui velocidade de comunicação (Baud Rate)
  Serial.begin(9600);
  Serial2.begin(9600, SERIAL_8N2);

  // Callbacks - Permite configurar o transeiver RS485 corretamente
  node.preTransmission(preTransmission);
  node.postTransmission(postTransmission);
}

void loop() {

  for ( int i = 0; i < 6; i ++) {
    leitura_medidor(endereco_Modulos[i]);
    Serial.println("--> Aguarda 30 segundos para proxima leitura ");
    delay(30000);
  }
}

/*************************************************************
  Realiza a leitura dos dados via RS485 do Multimedidor
*************************************************************/
 float leitura_medidor(uint8_t deviceID) {

  node.begin(deviceID, Serial2);
  Serial.println();
  Serial.print("lendo dispositivo no endereço: ");
  Serial.println(deviceID);

  for (int i = 0; i < 10; i ++) {
    resultMain = node.readInputRegisters(vetor_endereco[i], 2); // Realiza a leitura
do registrador 9 ate 14 (0x0E)
    delay(50);

    if (resultMain == node.ku8MBSuccess) {
      rs485.vetor[0] = (node.getResponseBuffer(0x00) >> 8) & 0xFF;  //Parte
Alta Word 1
      rs485.vetor[1] = node.getResponseBuffer(0x00) & 0xFF;         //Parte
Baixa Word 1
      rs485.vetor[2] = (node.getResponseBuffer(0x01) >> 8) & 0xFF;  //Parte
Alta Word 2
      rs485.vetor[3] = node.getResponseBuffer(0x01) & 0xFF;;        //Parte
Baixa Word 2
    }
    else {
      Serial.println("--> Falha de comunicacao com o medidor");
      rs485.vetor[0] = 00;      //Parte Alta Word 1
      rs485.vetor[1] = 00;      //Parte Baixa Word 1
      rs485.vetor[2] = 00;      //Parte Alta Word 2
      rs485.vetor[3] = 00;      //Parte Baixa Word 2
    }
    vetor_resultado[i] = rs485.valorFloat;
    Serial.print("Indice: ");
    Serial.println(i);
    Serial.print("Valor: ");
    Serial.println(rs485.valorFloat);
    Serial.println("---------------------------------------------------");
  }
}

O primeiro dos detalhes importantes é a utilização do microcontrolador ATMEGA 1280

devido a memória flash de 128 KB disponível. Na segunda parte deste tutorial, iremos
implementar o envio dos dados para um servidor remoto e a biblioteca utilizada para o
ENC28J60 consome uma grande quantidade de memória.O segundo detalhe, um dos
mais importantes, é a configuração do método de comunicação serial. Os
multimedidores estão configurados para operarem na configuração 8N2 (8 bits de
dados, Sem paridade e 2 bits de parada) e o Arduino, por natureza, trabalha com a
configuração do tipo 8N1. A biblioteca serial nativa da IDE não suporta, a não ser por
ajustes internos na biblioteca, o formato 8N2. Logo, decidimos então utilizar a segunda
porta serial disponível para o ATMEGA 1280.
Conclusão
Neste tutorial discutimos a implementação de um sistema de obtenção dos dados de
multimedidores de grandezas elétrica, aplicado a indústria, utilizando a interface serial
RS-485 em cima do protocolo Modbus RTU. Discutimos também o quão importante é
para uma planta industrial o controle e gestão dos gastos com energia elétrica e
atendimento de parâmetros estabelecidos pelas concessionárias afim de evitar multas e
cobranças desnecessárias por este recurso que se torna cada dia mais caro.
