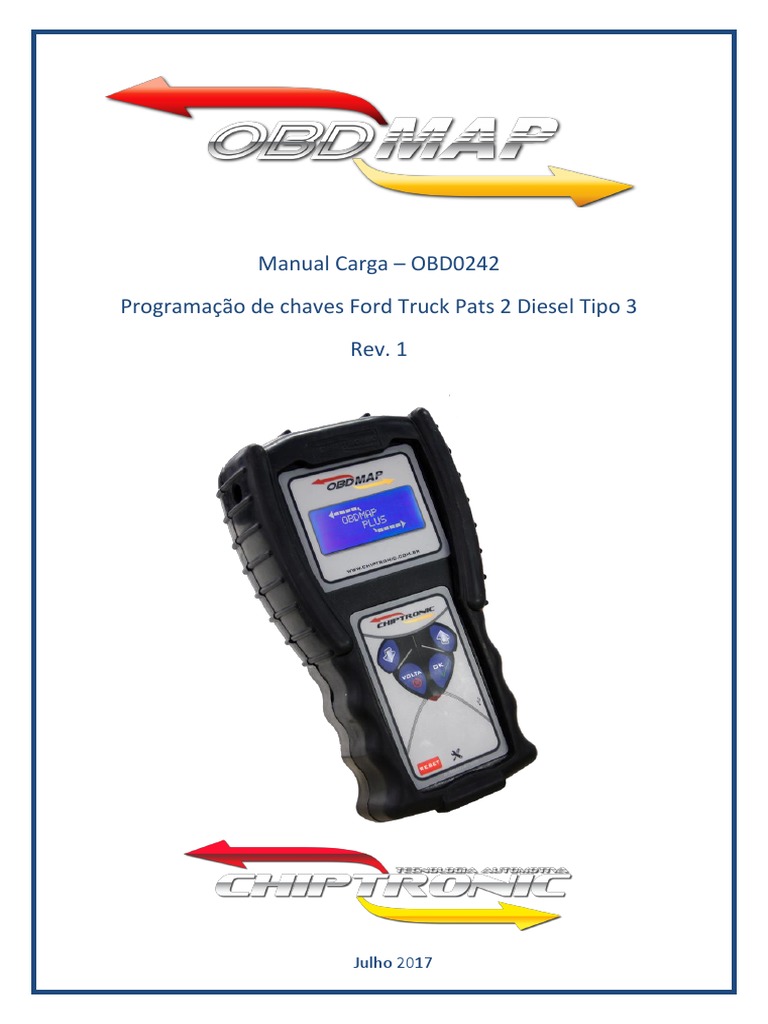

Manual Carga – OBD0242

Programação de chaves Ford Truck Pats 2 Diesel Tipo 3

Rev. 1

Julho 2017
 OBD0242 - Programação de chaves Ford Truck Pats 2 Diesel Tipo 3 2

ÍNDICE
Introdução ..................................................................................................................... 3
Aplicação: ...................................................................................................................... 3
Acessórios utilizados:..................................................................................................... 4
Localizando a tomada de diagnóstico no veículo:........................................................... 5
Realizando a programação de chaves: ........................................................................... 6
Outras Mensagens: ........................................................................................................ 9
 OBD0242 - Programação de chaves Ford Truck Pats 2 Diesel Tipo 3 3

Introdução
Esta carga realiza as seguintes funções:

 Apagar e Programar até 4 chaves no sistema PATS (são necessário no mínimo 2 chaves para o
procedimento).

Observação:
 O transponder utilizado deve ser ID4D-60 somente o de vidro.

Aplicação:

Marca Modelo Ano

Ford Cargo 2429 2013 a 2014

Utilize o transponder ID4D60 (T32) de

Vidro.

Voltar índice
 OBD0242 - Programação de chaves Ford Truck Pats 2 Diesel Tipo 3 4

Acessórios utilizados:

Utilize o cabo Universal + adaptador A1.

Usado para conectar o OBDMap ao
veículo para procedimento via
diagnose.

Utilize o cabo DD-FTV01. Utilizado para

caminhões Ford da linha Cargo.

Todos acessórios conectados.

Voltar índice
 OBD0242 - Programação de chaves Ford Truck Pats 2 Diesel Tipo 3 5

Localizando a tomada de diagnóstico no veículo:

 A tomada de diagnóstico do veículo fica localizada na área B4.

Voltar índice
 OBD0242 - Programação de chaves Ford Truck Pats 2 Diesel Tipo 3 6

Realizando a programação de chaves:

Após todos os acessórios conectados, seguir os seguintes passos no visor do OBDMap:

Selecione:
►Diagnostico
Passo 1 Tecle OK!

Diagnostico:
►Ford
Passo 2 Tecle OK!

Ford:
►Pats 2
Passo 3 Tecle OK!

Pats 2:
►Diesel T3
Passo 4 Tecle OK!

Diesel T3:
►Prog. chaves?
Passo 5 Tecle OK!

Carregando...
Passo 6
Aguarde

Use o transp.
ID4D-60 de Utilize o transponder ID4D60 (T32) de VIDRO.
Passo 7
VIDRO! VEJA
O MANUAL. <OK>

Utilize o
Adaptador A1 +
Passo 8
DD-FTV01

Continua na próxima página

 OBD0242 - Programação de chaves Ford Truck Pats 2 Diesel Tipo 3 7

Todas as chaves As chaves já programadas serão apagadas.

Passo 9
serao perdidas!

Tenha em maos 02
Passo 10 Tecle OK!
chaves <OK>

Ligue a chave
Passo 11 Tecle OK!
e tecle <OK>

Aguarde...
Passo 12

Desligue a chave
Passo 13 Tecle OK!
e tecle <OK>

Aguarde...
Passo 14

Ligue a chave
Passo 15 Tecle OK!
e tecle <OK>

Aguarde...
Passo 16

Aguarde...
10 Minutos
Passo 17 Aguarde 10 minutos.
Tempo - 10 Min.

Continua na próxima página

 OBD0242 - Programação de chaves Ford Truck Pats 2 Diesel Tipo 3 8

Apagando Chaves! Aguarde enquanto o OBDMap apaga as chaves

Passo 18
Aguarde... antigas do veículo.

Minimo De Chaves
Requeridas apos Selecione a quantidade de chaves a serem
Passo 19
o Apagamento: programadas. Mínimo 2 chaves.
*

Aguarde...
Passo 20

Desligue a chave
Passo 21 Tecle OK!
e tecle <OK>

Insira ligue e
desligue a(s) *
chave(s).
Passo 22 Em seguida Tecle OK!
teste a partida
com todas as
chaves. <OK>

Procedimento
Passo 23 Tecle OK!
Concluido!

Voltar índice
 OBD0242 - Programação de chaves Ford Truck Pats 2 Diesel Tipo 3 9

Outras Mensagens:

Operacao
Sem Exito!

Causa Provável:
 Veículo com condições incorretas.

Solução:
 Entre em contato com o suporte técnico.

Acesso Negado!

Causa Provável:
 Veículo não compatível com a aplicação.

Solução:
 Verificar aplicação.

Modo de Acesso
Codificado Nao
Suportado!!!

Causa Provável:
 Veículo com condições incorretas.

Solução:
 Entre em contato com o suporte técnico.

Operacao
com Avaria!

Causa Provável:
 Veículo com condições incorretas.

Solução:
 Entre em contato com o suporte técnico.
 OBD0242 - Programação de chaves Ford Truck Pats 2 Diesel Tipo 3 10

Tempo
Excedido!

Causas Prováveis:
 O veículo está imobilizado.
 O veículo está fora da aplicação.
 O veículo está com algum defeito elétrico.

Soluções:
 Tente novamente.
 Verifique a aplicação.
 Entre em contato com o suporte técnico.

Erro de
Comunicacao!

Causas Prováveis:
 Defeito no veículo, parte elétrica,
 Software do OBDMap desatualizado,
 Má conexão dos acessórios.

Soluções:
 Conferir se a bateria está carregada,
 Conferir parte elétrica do veículo, fusíveis, etc,
 Conferir se utiliza o cabo universal, adaptador A1 e Adaptador DD-FTV01.
 Conferir boa conexão do cabo no OBDMap, na tomada de diagnose do veículo e demais
conexões,
 Desconectar todos os cabos, aguardar 10 segundos e conectar novamente,
 Conferir atualização mais recente com suporte técnico.

Se persistirem os erros acima, ou para outras mensagens consulte o

suporte técnico.
