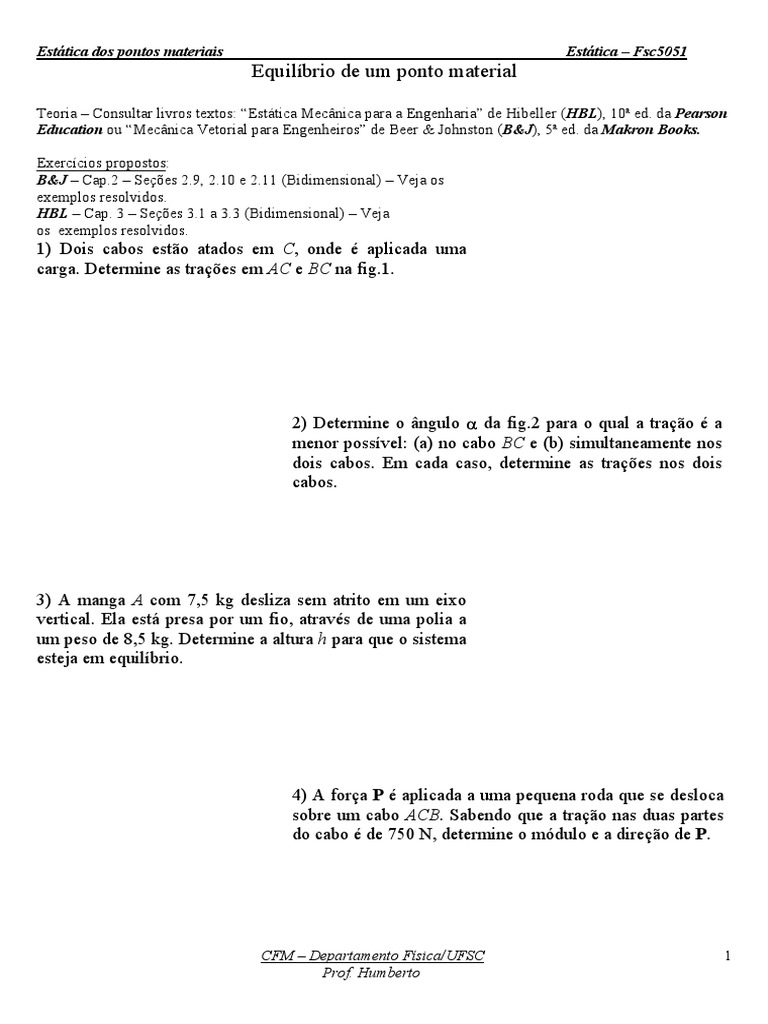

Estática dos pontos materiais Estática – Fsc5051

Equilíbrio de um ponto material

Teoria – Consultar livros textos: “Estática Mecânica para a Engenharia” de Hibeller (HBL), 10ª ed. da Pearson
Education ou “Mecânica Vetorial para Engenheiros” de Beer & Johnston (B&J), 5ª ed. da Makron Books.

Exercícios propostos:
B&J – Cap.2 – Seções 2.9, 2.10 e 2.11 (Bidimensional) – Veja os
exemplos resolvidos.
HBL – Cap. 3 – Seções 3.1 a 3.3 (Bidimensional) – Veja
os exemplos resolvidos.
1) Dois cabos estão atados em C, onde é aplicada uma
carga. Determine as trações em AC e BC na fig.1.

2) Determine o ângulo α da fig.2 para o qual a tração é a

menor possível: (a) no cabo BC e (b) simultaneamente nos
dois cabos. Em cada caso, determine as trações nos dois
cabos.

3) A manga A com 7,5 kg desliza sem atrito em um eixo

vertical. Ela está presa por um fio, através de uma polia a
um peso de 8,5 kg. Determine a altura h para que o sistema
esteja em equilíbrio.

4) A força P é aplicada a uma pequena roda que se desloca

sobre um cabo ACB. Sabendo que a tração nas duas partes
do cabo é de 750 N, determine o módulo e a direção de P.

CFM – Departamento Física/UFSC 1

Prof. Humberto
Estática dos pontos materiais Estática – Fsc5051
5) A manga A pode deslizar livremente sobre o eixo
horizontal, sem atrito. A mola presa à manga tem constante
1751 N/m e elongação nula quando a manga está
diretamente embaixo do suporte B. Determine a
intensidade da força P necessária para manter o equilíbrio
quando: (a) c = 228 mm e (b) c = 406 mm.

6) Um bloco de 150 kg pende de uma pequena polia

que pode rolar sobre o cabo ACB. A polia e sua carga
são mantidas na posição ilustrada na figura por um
segundo cabo DE, paralelo ao trecho CB do cabo.
Determine: a) a tração no cabo ABC e b) a tração no
cabo DE. Despreze o raio da polia e a massa dos
cabos e da roldana.

7) Determine a força necessária nos cabos AB e AC para

suportar o farol de tráfego de 12 kg.

8) Determine as forças necessárias nos cabos AC e AB

da figura para manter a esfera D, de 20 kg, em
equilíbrio. Suponha que F = 300 N e d = 1 m.

CFM – Departamento Física/UFSC 2

Prof. Humberto
Estática dos pontos materiais Estática – Fsc5051
9) A esfera D tem massa de 20 kg. Se uma força F =
100 N for aplicada horizontalmente ao anel em A,
determine a maior dimensão d de modo que a força no
cabo seja nula.

B&J – Seções 2.12, 2.10, 2.14 e 2.15 (Tridimensional) – Veja os

exemplos resolvidos.
HBL – Seções 3.4 (Tridimensional) – Veja os exemplos resolvidos.

10) Determine: a) as componentes cartesianas da força de

500N e b) os ângulos θx, θy e θz que a força forma com os
eixos coordenados.

11) A fim de remover um caminhão acidentado, dois

cabos são atados em A e puxados por dois guinchos –
B e C. Sabendo que a tração no cabo AB é de 10 kN,
determine as componentes da força exercida pelo cabo
AB no caminhão.

12) Sabendo que a tração no cabo AB é de 1425 N,

determine as componentes da força aplicada no ponto B
da placa.

CFM – Departamento Física/UFSC 3

Prof. Humberto
Estática dos pontos materiais Estática – Fsc5051

13) A torre de transmissão é segura por três cabos fixados nos

Fig.13 pinos B, C e D. Se a tração no cabo AB é 2100 N, determine as
componentes da força exercida pelo cabo no pino B.

14) Uma caixa está suspensa por três cabos, como ilustrado.
Determine o peso P da caixa sabendo que a tração no cabo AD é
de 2,8 kN.
Fig.14

15) Um recipiente pende de um cabo único, que passa através

de um anel, sem atrito, e é atado aos pontos fixos B e C. Duas
forças P = Pi e Q = Qk, são aplicadas ao anel, a fim de que o
recipiente permaneça na posição ilustrada. Sabendo que o peso
do recipiente é W = 1200 N, determine os módulos de P e Q.
(Considere que a tração é a mesma nas partes AB e AC do
cabo.)

Fig.15

16) As mangas A e B estão ligadas por um cabo de 1 m de Fig.16

comprimento e podem deslizar sem atrito sobre os
respectivos eixos. Se uma força P = 680 N j é aplicada em
A, determine: a) a tração no cabo quando y = 300 mm, b) a
correspondente intensidade da força Q necessária para
manter o sistema em equilíbrio.

CFM – Departamento Física/UFSC 4

Prof. Humberto
Estática dos pontos materiais Estática – Fsc5051
17) Determine a deformação necessária em cada uma das
molas para manter a caixa de 20 kg na posição de
equilíbrio mostrada na figura. Cada mola tem comprimento
de 2 m sem deformação e rigidez k = 300 N/m. Dados: a = Fig.17
4 m, b = 6 m e c = 12 m.
