Laboratório - Configuração de Roteamento entre VLANs com

Base em Tronco 802.1Q

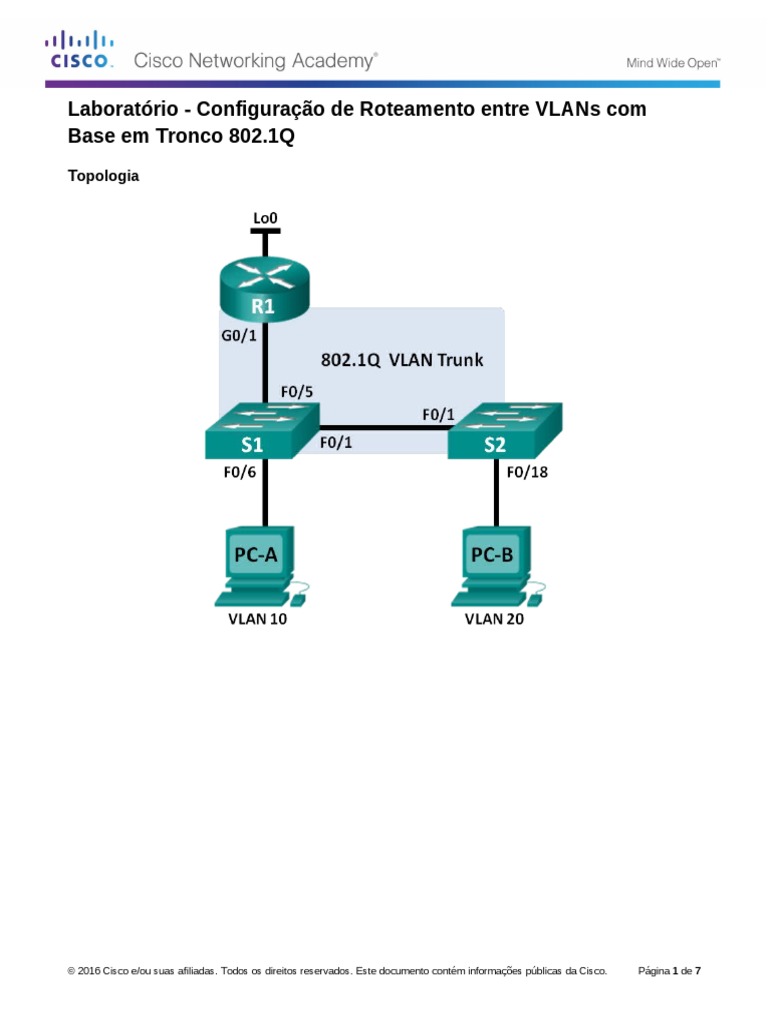

Topologia

© 2016 Cisco e/ou suas afiliadas. Todos os direitos reservados. Este documento contém informações públicas da Cisco. Página 1 de 7
Laboratório - Configuração de Roteamento entre VLANs com Base em Tronco 802.1Q

Tabela de Endereçamento
Dispositivo Interface Endereço IP Máscara de sub-rede Gateway Padrão

R1 G0/1,1 192.168.1.1 255.255.255.0 N/D

G0/1,10 192.168.10.1 255.255.255.0 N/D
G0/1,20 192.168.20.1 255.255.255.0 N/D
Lo0 209.165.200.225 255.255.255.224 N/D
S1 VLAN 1 192.168.1.11 255.255.255.0 192.168.1.1
S2 VLAN 1 192.168.1.12 255.255.255.0 192.168.1.1
PC-A NIC 192.168.10.3 255.255.255.0 192.168.10.1
PC-B NIC 192.168.20.3 255.255.255.0 192.168.20.1

Especificações de Atribuição de Portas de Switch

Portas Atribuição Rede

S1 F0/1 Tronco 802.1Q N/D

S2 F0/1 Tronco 802.1Q N/D
S1 F0/5 Tronco 802.1Q N/D
S1 F0/6 VLAN 10 – Estudantes 192.168.10.0/24
S2 F0/18 VLAN 20 – Faculdade 192.168.20.0/24

Objetivos
Parte 1: Criar a Rede e Implementar as Configurações Básicas do Dispositivo
Parte 2: Configurar switches com VLANs e entroncamento
Parte 3: Configurar o roteamento entre VLANs com base em tronco

Histórico/Cenário
Um segundo método para fornecer roteamento e conectividade para várias VLANs consiste em utilizar um
tronco 802.1Q entre um ou mais switches e uma única interface de roteador. Esse método também é
conhecido como roteamento direcional entre VLANs. Nesse método, a interface física do roteador é dividida
em várias subinterfaces, as quais fornecem caminhos lógicos a todas as VLANs conectadas.
Neste laboratório, você configurará o roteamento entre VLANs com base em tronco e verificará a
conectividade com os hosts de diferentes VLANs e com um loopback no roteador.
Observação: este laboratório proporciona a ajuda mínima necessária com os comandos reais para configurar
o roteamento entre VLANs baseado em tronco. No entanto, os comandos de configuração exigidos são
fornecidos no Apêndice A deste laboratório. Teste seu conhecimento tentando configurar os dispositivos sem
consultar o anexo.
Observação: os roteadores usados nos laboratórios práticos CCNA são Roteadores de Serviços Integrados
(ISRs) Cisco 1941 com software IOS Cisco versão 15.2(4) M3 (imagem universalk9). Os switches usados
são Cisco Catalyst 2960s com IOS Cisco versão 15.0(2) (imagem lanbasek9). Podem ser usados outros
roteadores/switches e outras versões do Cisco IOS. Dependendo do modelo e da versão do Cisco IOS, os
comandos disponíveis e a saída produzida podem ser diferentes dos mostrados nos laboratórios. Consulte a
Tabela de resumo de Interfaces dos roteadores no final do laboratório para saber quais são os
identificadores de interface corretos.

© 2016 Cisco e/ou suas afiliadas. Todos os direitos reservados. Este documento contém informações públicas da Cisco. Página 2 de 7
Laboratório - Configuração de Roteamento entre VLANs com Base em Tronco 802.1Q

Observação: certifique-se de que os roteadores e switches tenham sido apagados e que não haja nenhuma
configuração de inicialização. Se tiver dúvidas, fale com o instrutor.

Recursos necessários
• 1 roteador (Cisco 1941 com software IOS Cisco versão 15.2(4)M3, imagem universal ou semelhante)
• 2 Switches (Cisco 2960 com IOS Cisco versão 15.0(2), imagem lanbasek9 ou semelhante)
• 2 PCs (com Windows 7, Vista ou XP com programa de emulação de terminal, como o Tera Term)
• Cabos de console para configurar os dispositivos Cisco IOS por meio das portas de console
• Cabos ethernet conforme mostrado na topologia

Parte 1: Criar a rede e definir as configurações básicas do dispositivo

Na Parte 1, você configurará a topologia de rede e as configurações básicas nos hosts do PC, nos switches
e no roteador.

Etapa 1: Cabeie a rede conforme mostrado na topologia.

Etapa 2: Configure os PCs hosts.

Etapa 3: Inicialize e recarregue o roteador e os switches, conforme necessário.

Etapa 4: Defina as configurações básicas de cada switch.

a. Use o console para se conectar ao switch e entre no modo de configuração global.
b. Copie a seguinte configuração básica e cole-a no comando running-configuration no switch.
no ip domain-lookup
service password-encryption
enable secret class
banner motd #
Unauthorized access is strictly prohibited. (O acesso não autorizado é
estritamente proibido.) #
line con 0
password cisco
login
logging synchronous
line vty 0 15
password cisco
login
exit
c. Configure o nome do dispositivo conforme mostrado na topologia.
d. Configure o endereço IP listado na Tabela de Endereçamento para a VLAN 1 no switch.
e. Configure o gateway padrão no switch.
f. Desative administrativamente todas as portas não utilizadas no switch.
g. Copie a configuração atual para a configuração de inicialização.

© 2016 Cisco e/ou suas afiliadas. Todos os direitos reservados. Este documento contém informações públicas da Cisco. Página 3 de 7
Laboratório - Configuração de Roteamento entre VLANs com Base em Tronco 802.1Q

Etapa 5: Defina as configurações básicas do roteador.

a. Use o console para se conectar ao roteador e entre no modo de configuração global.
b. Copie a configuração básica a seguir e cole-a na configuração atual no roteador.
no ip domain-lookup
hostname R1
service password-encryption
enable secret class
banner motd #
Unauthorized access is strictly prohibited. (O acesso não autorizado é
estritamente proibido.) #
line con 0
password cisco
login
logging synchronous
line vty 0 4
password cisco
login
c. Configure o endereço IP Lo0 como mostrado na tabela de endereços. Não configure subinterfaces no
momento. Elas serão configuradas na Parte 3.
d. Copie a configuração atual para a configuração de inicialização.

Parte 2: Configurar switches com VLANs e entroncamento

Na Parte 2, você vai configurar os switches com VLANs e entroncamento.
Observação: os comandos necessários para a Parte 2 são fornecidos no Apêndice A. Teste seu
conhecimento tentando configurar S1 e S2 sem consultar o anexo.

Etapa 1: Configure as VLANs em S1.

a. Em S1, configure as VLANs e os nomes listados na Tabela de especificações de atribuição de portas de
switch. Anote os comandos que você usou no espaço fornecido.
____________________________________________________________________________________
____________________________________________________________________________________
____________________________________________________________________________________
____________________________________________________________________________________
b. Em S1, configure a interface conectada ao R1 como um tronco. Configure, também, a interface
conectada a S2 como um tronco. Anote os comandos que você usou no espaço fornecido.
____________________________________________________________________________________
____________________________________________________________________________________
c. Em S1, atribua a porta de acesso de PC-A à VLAN 10. Anote os comandos que você usou no espaço
fornecido.
____________________________________________________________________________________
____________________________________________________________________________________
____________________________________________________________________________________

© 2016 Cisco e/ou suas afiliadas. Todos os direitos reservados. Este documento contém informações públicas da Cisco. Página 4 de 7
Laboratório - Configuração de Roteamento entre VLANs com Base em Tronco 802.1Q

Etapa 2: Configure VLANs no switch 2.

a. Em S2, configure as VLANs e os nomes listados na Tabela Especificações de atribuição de portas de
switc.
b. Em S2, verifique se os nomes e números de VLAN coincidem com aqueles em S1. Anote o comando que
você usou no espaço fornecido.
__________________________________________________________________________________
c. Em S2, atribua a porta de acesso de PC-B à VLAN 20.
d. Em S2, configure a interface conectada ao S1 como um tronco.

Parte 3: Configurar o roteamento entre VLANs com base em tronco

Na Parte 3, você configurará o R1 de modo que roteie para várias VLANs, criando subinterfaces para cada
VLAN. Esse método de roteamento entre VLANs é chamado direcional.
Observação: os comandos necessários para a Parte 3 são fornecidos no Apêndice A. Teste seu
conhecimento tentando configurar o roteamento entre VLANs baseado em tronco ou em roteador bidirecional
sem consultar o anexo.

Etapa 1: Configure uma subinterface para VLAN 1.

a. Crie uma subinterface em R1 G0/1 para VLAN 1, usando 1 como ID da subinterface Anote o comando
que você usou no espaço fornecido.
__________________________________________________________________________________
b. Configure a subinterface para operar em VLAN 1. Anote o comando que você usou no espaço fornecido.
__________________________________________________________________________________
c. Configure a subinterface com o endereço IP da tabela de endereços. Anote o comando que você usou
no espaço fornecido.
__________________________________________________________________________________

Etapa 2: Configure uma subinterface para VLAN 10.

a. Crie uma subinterface em R1 G0/1 para VLAN 10, usando 10 como ID de subinterface
b. Configure a subinterface para operar em VLAN 10.
c. Configure a sub-interface com o endereço da tabela de endereços.

Etapa 3: Configure uma subinterface para VLAN 20.

a. Crie uma subinterface em R1 G0/1 para VLAN 20, usando 20 como ID de subinterface
b. Configure a subinterface para operar em VLAN 20.
c. Configure a sub-interface com o endereço da tabela de endereços.

Etapa 4: Habilite a interface G0/1.

Habilite a interface G0/1. Anote os comandos que você usou no espaço fornecido.
_____________________________________________________________________________________

Etapa 5: Verifique a conectividade.

Digite o comando para exibir a tabela de roteamento de R1. Quais redes estão listadas?
_____________________________________________________________________________________

© 2016 Cisco e/ou suas afiliadas. Todos os direitos reservados. Este documento contém informações públicas da Cisco. Página 5 de 7
Laboratório - Configuração de Roteamento entre VLANs com Base em Tronco 802.1Q

Pelo PC-A, é possível fazer ping no gateway padrão para a VLAN 10? _____
A partir do PC-A, é possível efetuar ping para o PC - B? _____
É possível emitir um ping do PC-A para o Lo0? _____
A partir do PC-A, é possível fazer ping no S2? _____
Se a resposta for "não" a qualquer dessas perguntas, identifique os problemas de configuração e corrija os
erros.

Reflexão
Quais são as vantagens do roteamento entre VLANs baseado em tronco ou em roteador direcional?
_______________________________________________________________________________________
_______________________________________________________________________________________

Tabela de Resumo das Interfaces dos Roteadores

Resumo das Interfaces dos Roteadores

Modelo do Interface Ethernet 1 Interface Ethernet 2 Interface Serial 1 Interface Serial 2

Roteador

1800 Fast Ethernet 0/0 Fast Ethernet 0/1 Serial 0/0/0 (S0/0/0) Serial 0/0/1 (S0/0/1)
(F0/0) (F0/1)
1900 Gigabit Ethernet 0/0 Gigabit Ethernet 0/1 Serial 0/0/0 (S0/0/0) Serial 0/0/1 (S0/0/1)
(G0/0) (G0/1)
2801 Fast Ethernet 0/0 Fast Ethernet 0/1 Serial 0/1/0 (S0/1/0) Serial 0/1/1 (S0/1/1)
(F0/0) (F0/1)
2811 Fast Ethernet 0/0 Fast Ethernet 0/1 Serial 0/0/0 (S0/0/0) Serial 0/0/1 (S0/0/1)
(F0/0) (F0/1)
2900 Gigabit Ethernet 0/0 Gigabit Ethernet 0/1 Serial 0/0/0 (S0/0/0) Serial 0/0/1 (S0/0/1)
(G0/0) (G0/1)
Observação: para descobrir como o roteador está configurado, examine as interfaces para identificar o tipo de
roteador e quantas interfaces ele tem. Não há como listar efetivamente todas as combinações de configurações
para cada classe de roteador. Esta tabela inclui identificadores para as combinações possíveis de Ethernet e
Interfaces seriais no dispositivo. Esse tabela não inclui nenhum outro tipo de interface, embora um roteador
específico possa conter algum. Um exemplo disso poderia ser uma interface ISDN BRI. A string entre
parênteses é a abreviatura legal que pode ser usada no comando do Cisco IOS para representar a interface.

© 2016 Cisco e/ou suas afiliadas. Todos os direitos reservados. Este documento contém informações públicas da Cisco. Página 6 de 7
