Serviço Nacional de Aprendizagem Industrial

Centro de Formação Profissional Antônio Urbano de Almeida – CFP

AUA
Curso Técnico em Mecatrônica
Fundamentos da Eletrotécnica

Aluno: Data:

Docente: Turno:

FUNDAMENTOS DA ELETROESTÁTICA – LAB1

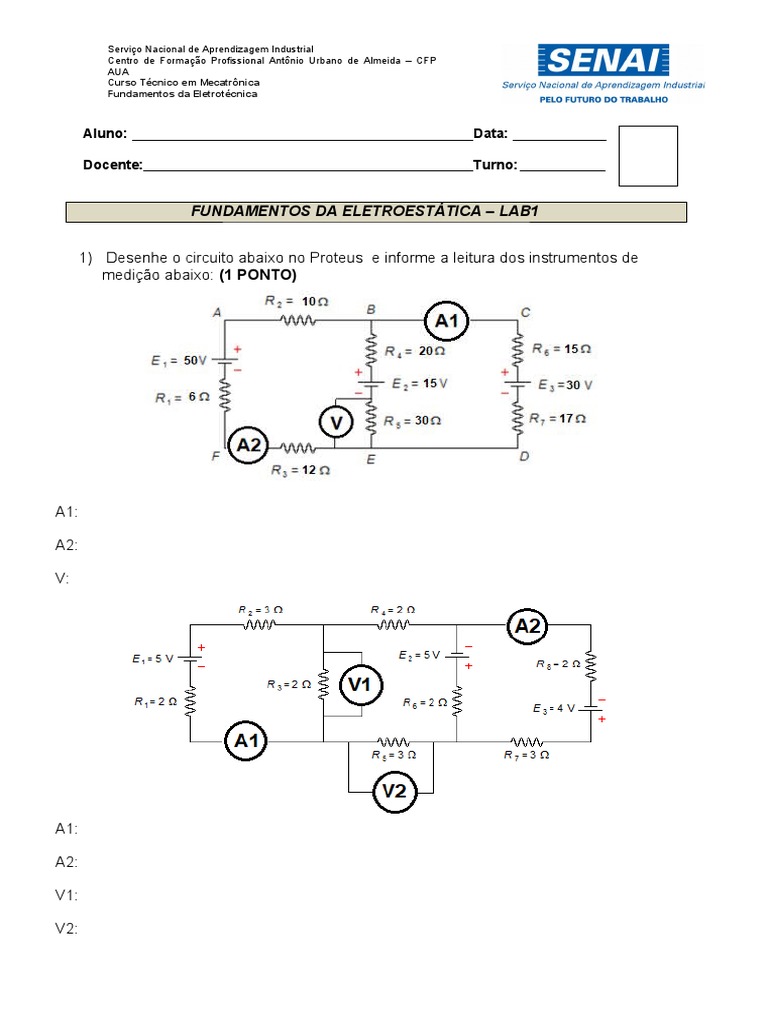

1) Desenhe o circuito abaixo no Proteus e informe a leitura dos instrumentos de

medição abaixo: (1 PONTO)

A1:

A2:

V:

A1:

A2:

V1:

V2:
 2) Duas lâmpadas de 40W e 60W estão ligadas em série a uma fonte de corrente
Alternada de 220V. (1 PONTO)

Qual das duas lâmpadas brilha mais e porquê? Responda com cálculos.

3) Veja a tabela abaixo: (3 PONTOS)

3.1) Determine a sequência de cores para os resistores abaixo:

a) 10 K  5% (_____________________________________________________________)
b) 390 K  10% (___________________________________________________________)
c) 5,6   2% (______________________________________________________________)
d) 715   1% (_____________________________________________________________)
e) 82   2% (_____________________________________________________________)

3.3) Como fica o código de cores para um resistor de 10 kΩ nominais:

a) Usando o sistema de três cores?

b) Usando o sistema de quatro cores?

3.4) Será dado dois resistores a você faça a leitura dos mesmos e coloque o valor abaixo:

Resistor 1:

Resistor 2:

4) Desenvola as lógicas abaixo usando o Software CADESIMU (5 PONTOS)

4.1) Desenhe um circuito elétrico onde uma botoeira b1(NA) acione duas lâmpadas(L1,L2) ligadas
em paralelo, e outra botoeira b2(NA) acione outra lâmpada(L3), considere a rede de alimentação e
todas as lâmpadas de 220V.

4.2) Em uma rede de 220V, desenhe um circuito usando três botoeiras onde a botoeira b1(NA)
acione a lâmpada (L1) e a botoeira b2(NA) acione a lâmpada (L2) e a botoeira b3(NA) acione a
lâmpada (L3). Desenhe o circuito de forma que a lâmpada (L1) nunca acenda junto com a lâmpada
(L2), mesmo que todas as botoeiras sejam acionadas ao mesmo tempo.

4.3) Elabore um circuito elétrico onde uma botoeira b1 quando acionada faça acender uma lâmpada
(L1) e ao mesmo tempo faça apagar uma lâmpada (L2). L2 deve estar normalmente acesa. Quando
acionarmos a botoeira (b2), uma lâmpada (L3) deverá acender e ao mesmo tempo a lâmpada (L2)
deverá se apagar.

4.4) Desenhe um circuito que ao se acionar a botoeira b1 acione o contator K1, ao se acionar a
botoeira b2 acione o contator K2, estando K1 acionada K2 não poderá acionar, e estando K2
acionado K1 não poderá acionar. Use outra botoeira b0 para desligar os dois contatores.

4.4) Desenvolva um circuito que acione 3 lâmpadas consecutivas com intervalo de 2s cada.
