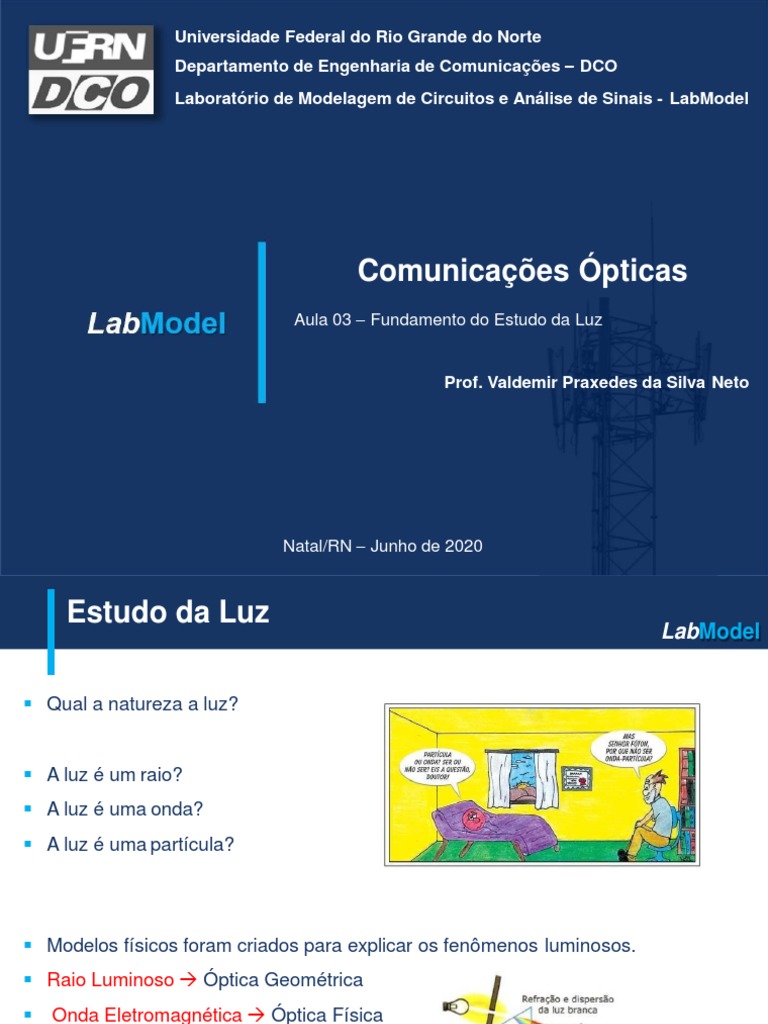

Universidade Federal do Rio Grande do Norte

Departamento de Engenharia de Comunicações – DCO

Laboratório de Modelagem de Circuitos e Análise de Sinais - LabModel

Comunicações Ópticas
Aula 03 – Fundamento do Estudo da Luz

Prof. Valdemir Praxedes da Silva Neto

Natal/RN – Junho de 2020

 Estudo da Luz
LabModel

 Qual a natureza a luz?

 A luz é um raio?
 A luz é uma onda?
 A luz é uma partícula?

 Modelos físicos foram criados para explicar os fenômenos luminosos.

 Raio Luminoso  Óptica Geométrica
 Onda Eletromagnética  Óptica Física
 Partícula  Física Quântica

2
 Estudo da Luz
LabModel

 Natureza Ondulatória da Luz  Caracteriza a propagação da luz na Fibra

Óptica
 A luz é uma onda eletromagnética de frequência muito alta e comprimento de
onda muito curto.

3
 Estudo da Luz
LabModel

 Natureza de Partícula da Luz  Importante para caracterização das Fontes de

Luz e foto detectores

 Efeito fotoelétrico: a emissão de elétrons por um material, geralmente

metálico, quando exposto a uma radiação eletromagnética (como a luz) de
frequência suficientemente alta, que depende do material, como por exemplo a
radiação ultravioleta.

4
Estudo da Luz
LabModel

5
 Estudo da Luz
LabModel

 Exemplo 1: Calcule a energia de um fóton nos comprimentos de 0,70; 0,85 e

1,30µm. Qual fóton tem mais energia: um infravermelho ou um visível?

 Exemplo 2: Quantos canais de voz podem ser multiplexados em uma portadora

de comprimento de onda igual a 1,06µm. Assuma que a banda passante do
sistema é igual a 1% da frequência da portadora.

 Exemplo 3: Determine o número de fótons incidentes sobre um fotodetector,

durante 1s, se a potência óptica é igual a 1µW e o comprimento de onda é igual
a 0,8µm.

 Exemplo 4: Calcule a energia de um fóton a 0,6µm de comprimento.

6
 Princípios da Óptica Geométrica
LabModel

 Princípios da Óptica Geométrica (luz = raio):

 Vácuo: c = 3 x 108 m/s

c
 Qualquer outro meio material: v  c; v 
n

 Índice de refração e constante dielétrica do material: n  r  r

 Trajetória retilínea do raio de luz no vácuo;

 Interface plana entre dois meios: i   r

7
 Princípios da Óptica Geométrica
LabModel

 1ª lei da refração: Raios incidente Reflexão e refração numa interface plana entre
e refratado e a normal N fazem dois dielétricos.
parte do mesmo plano;

 2ª lei da refração: A direção do

raio de luz que atravessa a
interface entre 2 meios é dada
pela Lei de Snell:

n1sen1  n2sen2

8
 Princípios da Óptica Geométrica
LabModel
 Ângulo crítico:
 Propagação do meio mais denso para o menos denso.
 Onde um Raio de Luz que incide sobre uma superfície nesse ângulo, sofre
um desvio, fazendo um Ângulo de 90° em relação a Normal e, portanto, não
penetrando no outro meio.

 Menor ângulo de incidência da luz em uma superfície de separação entre

dois meios a partir dos quais ela é totalmente refletida.

Ângulo crítico na passagem da onda

n2
senc 
EM de um meio mais denso para um N
meio menos denso.
n1
 = 90º
(n2 < n1) r Interface de
separação
(n1)
i =  c
9
 Princípios da Óptica Geométrica
LabModel

 Reflexão total:
 Propagação do meio mais denso para o menos denso, quando θi > θc.
 Existem casos em que, dependendo do ângulo de incidência e do meio pelo
qual a luz está vindo, não ocorre a refração, mas somente a reflexão. Esse
fenômeno é conhecido como reflexão total.

Reflexão total.

(n2)
Interface de
separação
(n1 > n2)
 incidente
11
refletido i >  c
 Princípios da Óptica Geométrica
LabModel

 Resumindo

 As condições que se seguem para a figura são as seguintes:

 O índice de refração do meio 1 é maior que o do meio 2.
 O ângulo limite é de 90º.
 Para que haja reflexão total o ângulo de incidência deve ser maior que o
12
ângulo limite.
 Princípios da Óptica Geométrica
LabModel

Vamos Praticar? Para ir aquecendo os neurônios 

 Princípios da Óptica Geométrica
LabModel

 Defasagem na Reflexão Total:

 Quando a luz sofre reflexão total, uma mudança de fase δ é verificada na
onda refletida.
 Essa mudança de fase, depende do valor do ângulo θ1 < π/2 < φc.
Princípios da Óptica Geométrica
LabModel

Defasagem Nula:

Defasagem 180º:
 A luz enquanto Onda Eletromagnética
LabModel

 Onda Eletromagnética
 Onda é uma função do espaço e do tempo. A interdependência entre os
campos elétrico e magnético é demonstrada através da onda
eletromagnética que se propaga no espaço livre.

13
 A luz enquanto Onda Eletromagnética
LabModel
 Luz = campo elétrico + campo magnético oscilando em frequências muito altas

 Campo Elétrico: Et, z  E0 sen[ (t, z)]

 Em que E0 é a amplitude do campo (V/m); (t, z) = t - z = fase da onda, com

 = frequência angular (rad/s) e  = constante de propagação (deslocamento de
fase em m-1).

 Substituindo (t, z) por t - z, tem-se: Et, z  E0 sen(t  z)

 Deslocamento da onda no espaço: z  vf t

 Em cada instante de tempo, o campo elétrico observado é constante. Logo, t -

z = cte, e a velocidade de fase (vf) pode ser dada por: 𝜔
𝑣𝑓 =
𝛽 14
 Propagação da Luz
LabModel

 Para um meio com Perdas:

  = coeficiente de atenuação; E0 diminui com a distância.

 Intensidade luminosa W/m2 (potência):

15
 Propagação da Luz
LabModel

 Reflectância:

E n n n1  n2
2
  r  1 2 R 
2
Ei n1  n2 n1  n2

 Exemplo : Reflectância? Interface ar-vidro; n2 = 1,5.

2 2
n n 11,5
R 0 1   0,04  4%
n0  n1 11,5 16
 Propagação da Luz
LabModel

 Dispersão da Luz:
 Fenômeno no qual uma luz policromática, ao se refratar, decompõe-se nas
cores componentes. Esse fenômeno se deve ao fato de que o índice de refração
de qualquer meio material depende da cor da luz incidente.

17
 Propagação da Luz
LabModel

 Dispersão da Luz:
 Fontes luminosas reais emitem luz em uma faixa de comprimentos de onda
(largura espectral - ):
 Onda EM formada pela superposição de vários campos com frequências
próximas.
 Velocidade de grupo  velocidade do sinal composto (vg).

 
Se v f   v g  Combinação de duas senóides com
 
frequências próximas.

18
 Propagação da Luz
LabModel

 Dispersão da Luz:

21
 Propagação da Luz
LabModel

 Dispersão da Luz:

22
 Propagação da Luz
LabModel

 Dispersão da Luz:

 Quanto menor , maior a coerência da fonte.

 Fonte perfeitamente coerente:
 Emite luz em um único comprimento de onda.

Fonte luminosa 
LED De 20 a 100 nm
Laser de cavidade De 1 a 10 nm
Laser Nd-YAG* 0,1 nm
Laser HeNe 0,002 nm

23
