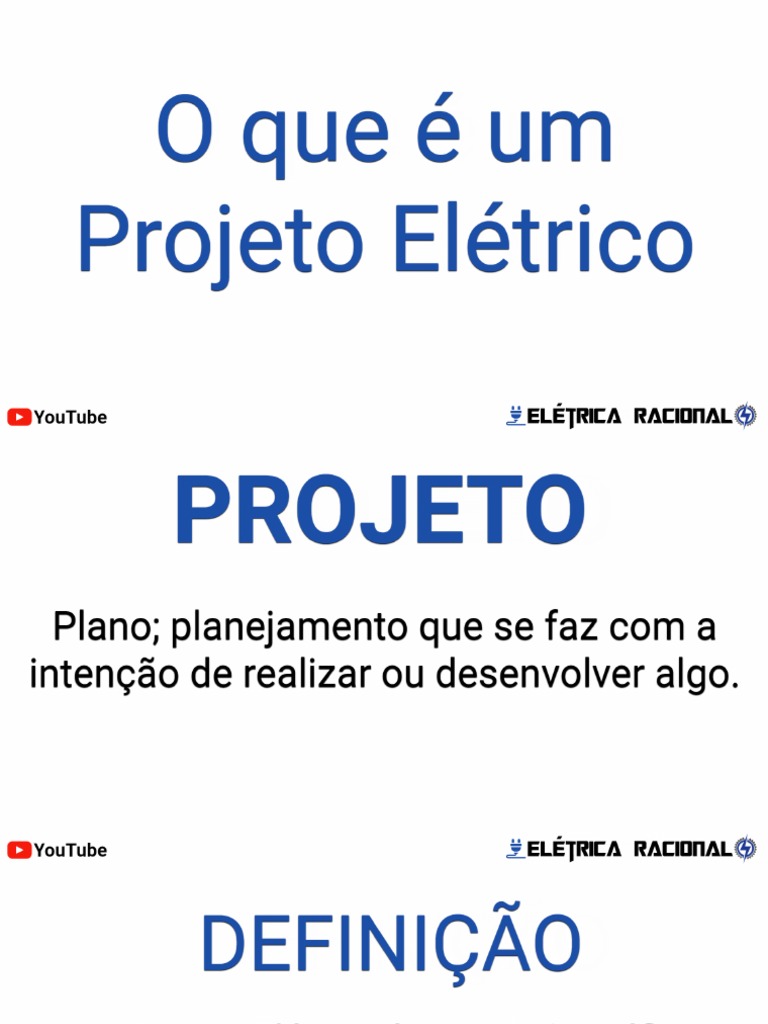

O que é um

Projeto Elétrico
YouTube elétrica racional
 PROJETO
Plano; planejamento que se faz com a
intenção de realizar ou desenvolver algo.

YouTube elétrica racional

 DEFINIÇÃO
Um Projeto Elétrico é a previsão gráfica,
descrita com símbolos normatizados de
todos os componentes da instalação elétrica.

YouTube elétrica racional

 NBR5410
INSTALAÇÕES ELÉTRICAS DE BAIXA TENSÃO

1 OBJETIVO
1.1 Esta Norma estabelece as condições a que devem satisfazer as instalações
elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o
funcionamento adequado da instalação e a conservação dos bens.

YouTube elétrica racional

 PARTES DO PROJETO
> A Solução proposta (planejamento);

> Projeção gráfica (planta baixa em 2d) da edificação com todas

as cotas (medidas dos cômodos - dependências);

> Materiais elétricos, dispositivos de proteção e distribuição;

> Relatório de cálculos do projeto.

YouTube elétrica racional

 ETAPAS DO PROJETO

> Levantar as dimensões da edificação;

> Definir tensão de entrada;

YouTube elétrica racional

 ETAPAS DO PROJETO
A NBR 5410 estabelece os seguintes critérios para iluminação:

1. A quantidade mínima de pontos de luz deve atender às seguintes

condições:

> Em cada cômodo ou dependência deve ser previsto pelo menos um

ponto de luz fixo no teto, comandado por interruptor.

YouTube elétrica racional

 ETAPAS DO PROJETO
> Dimensionar carga de iluminação em função da área do
cômodo ou dependência e definir tensão do circuito;

> Para cômodos ou dependências com áreas de até 6m²

atribuir o mínimo de 100VA de potência elétrica;

> Acrescentar 60VA para cada 4m² inteiros excedentes.

YouTube elétrica racional

 ETAPAS DO PROJETO
Condições para se estabelecer a quantidade de pontos
de tomadas de uso específico (TUG’s)
> Dimensionar TUG's (tomadas de uso geral), em função do perímetro do
cômodo ou dependência e definir tensão do circuito;

> Para TUG's atribuir 100VA para cada 5 metros de fração de perímeto, tão
espaçadas uniformemente quanto possível.

Cômodos ou dependências com área igual ou inferior

6m² prever no mínimo um ponto de tomada;

YouTube elétrica racional

 ETAPAS DO PROJETO
> Nas cozinhas, copas, copas-cozinhas, área de serviço, lavanderias e locais
semelhantes: prever uma tomada para cada 3,5 metro ou fração do perímetro,
independente da área, e sobre o balcão da pia prever no mínimo duas
tomadas;

> Halls, corredores, subsolos, garagens, sótãos e varandas, pelo menos 1

tomada.

> Nos banheiros deve prever no mínimo um ponto de tomada junto ao lavatório
com uma distância mínima de 60 cm do box.

YouTube elétrica racional

 ETAPAS DO PROJETO
> Nos banheiros, cozinhas, copas, copas-cozinhas, área de serviço, lavandeira
e locais semelhantes:

- Deve se prever o mínimo de 600 Volt-Ampere por ponto de tomada, até 3

tomadas. Atribuir 100 Volt-Ampere para os pontos excedentes.

> Nos demais cômodos pode ser prevista a potência de no mínimo 100
Volt-Ampere por ponto de tomada.

YouTube elétrica racional

 ETAPAS DO PROJETO
Condições para se estabelecer a quantidade de pontos
de tomadas de uso específico (TUE’s)
> De acordo com a NBR 5410, devem obrigatoriamente possuir circuitos
exclusivos todos os equipamentos que solicitam corrente igual ou superior
a 10 amperes, e os circuitos terminais que alimentam equipamentos de
força motriz, como por exemplo, os aparelhos de ar-condicionado.

Para estabelecer a potência de pontos de tomadas de uso especifico

devemos atribuir a potência nominal do equipamento a ser alimentado.

YouTube elétrica racional

 ETAPAS DO PROJETO

CORRENTE CORRIGID

YouTube elétrica racional

 ETAPAS DO PROJETO
CORRENTE CORRIGIDA
Fator de correção de agrupamento

Caso passem, em um mesmo conduto, condutores pertencentes a circuitos

diferentes, a NBR 5410/2004 define um fator de correção de agrupamento
(FCA) que divide o valor da corrente de projeto pelo fator de agrupamento,
para a obtenção da corrente corrigida.

YouTube elétrica racional

 ETAPAS DO PROJETO
CORRENTE CORRIGIDA
Fator de correção de temperatura

Caso a temperatura ambiente seja diferente de 30ºC para condutores não

enterrados e de 20 ºC para condutores enterrados, a NBR 5410/2004 define
um fator de correção de temperatura (FCT) que divide o valor da corrente de
projeto, para a obtenção da corrente corrigida.

In' = Ib / FCA x FCT

YouTube elétrica racional
 ETAPAS DO PROJETO

In' = Ib / FCA x FCT

In' = Corrente corrigida;
Ib = Corrente de projeto;

>Para circuitos de distribuição será a maior corrente de fase (Ib);

FCA = Fator de correção de agrupamento;

FCT = Fator de correção de temperatura;

YouTube elétrica racional

 ETAPAS DO PROJETO
