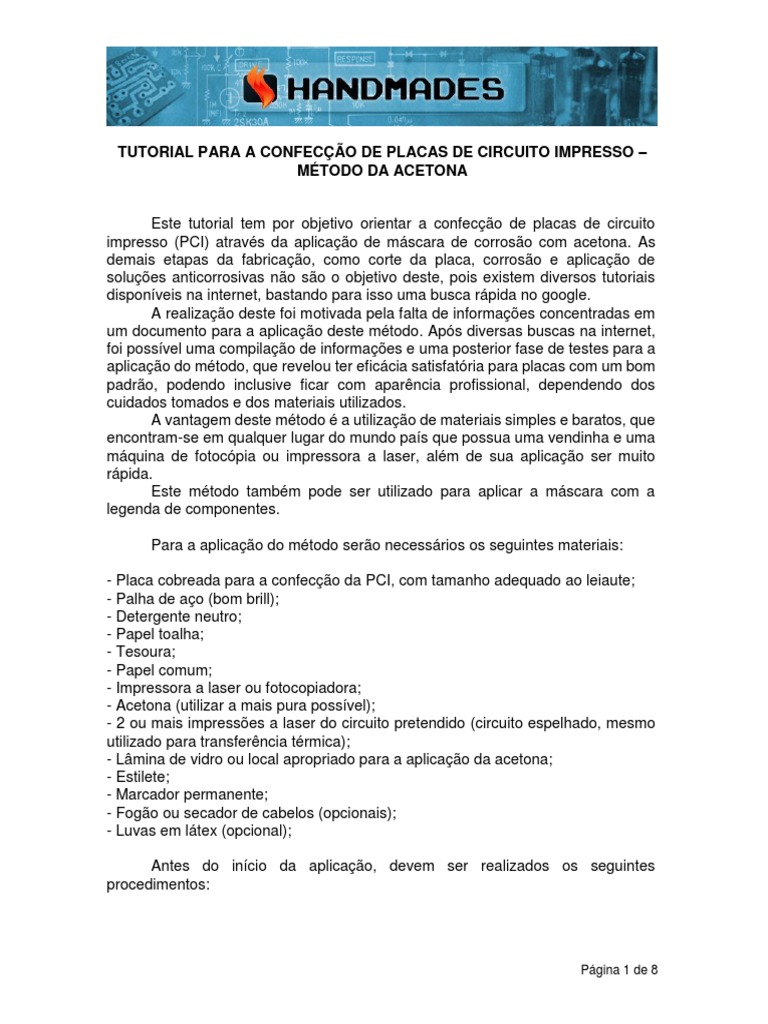

TUTORIAL PARA A CONFECÇÃO DE PLACAS DE CIRCUITO IMPRESSO –

MÉTODO DA ACETONA

Este tutorial tem por objetivo orientar a confecção de placas de circuito

impresso (PCI) através da aplicação de máscara de corrosão com acetona. As
demais etapas da fabricação, como corte da placa, corrosão e aplicação de
soluções anticorrosivas não são o objetivo deste, pois existem diversos tutoriais
disponíveis na internet, bastando para isso uma busca rápida no google.
A realização deste foi motivada pela falta de informações concentradas em
um documento para a aplicação deste método. Após diversas buscas na internet,
foi possível uma compilação de informações e uma posterior fase de testes para a
aplicação do método, que revelou ter eficácia satisfatória para placas com um bom
padrão, podendo inclusive ficar com aparência profissional, dependendo dos
cuidados tomados e dos materiais utilizados.
A vantagem deste método é a utilização de materiais simples e baratos, que
encontram-se em qualquer lugar do mundo país que possua uma vendinha e uma
máquina de fotocópia ou impressora a laser, além de sua aplicação ser muito
rápida.
Este método também pode ser utilizado para aplicar a máscara com a
legenda de componentes.

Para a aplicação do método serão necessários os seguintes materiais:

- Placa cobreada para a confecção da PCI, com tamanho adequado ao leiaute;

- Palha de aço (bom brill);
- Detergente neutro;
- Papel toalha;
- Tesoura;
- Papel comum;
- Impressora a laser ou fotocopiadora;
- Acetona (utilizar a mais pura possível);
- 2 ou mais impressões a laser do circuito pretendido (circuito espelhado, mesmo
utilizado para transferência térmica);
- Lâmina de vidro ou local apropriado para a aplicação da acetona;
- Estilete;
- Marcador permanente;
- Fogão ou secador de cabelos (opcionais);
- Luvas em látex (opcional);

Antes do início da aplicação, devem ser realizados os seguintes

procedimentos:

Página 1 de 8
Primeiramente, será necessária a impressão em impressora laser do leiaute
espelhado do circuito, o mesmo utilizado para a transferência térmica. Também é
possível a aplicação da máscara com o leiaute dos componentes, no lado não
cobreado da placa, bastando para isso imprimir também este leiaute.

Caso o acesso a impressoras laser seja difícil, o leiaute pode ser impresso em uma
impressora a jato de tinta e tirar-se uma fotocópia (xerox) em papel comum.

Em ambos os casos (impressora e xerox) é necessária a impressão no melhor

modo possível (maior quantidade de tinta aplicada). Esta impressão deve ser feita
em papel comum. Este papel deve ser o mais liso possível, porém funciona com
qualquer um, reduzindo-se um pouco a qualidade.

A acetona a ser utilizada deve ser a mais pura possível, com menor itens na
composição. Para isto basta ler a composição do produto. Os produtos em maior
quantidade vem primeiro, portanto o primeiro item da composição deve ser
acetona. Quanto menor a quantidade de produtos, também maior a chance da
eficiência ser melhor. Eu comprei 4 tipos de acetona e todas funcionaram
satisfatoriamente, contudo não comprei nenhum que era descrito como “removedor
de esmaltes”, pois estes produtos quase não possuem acetona.

Vamos ao método de aplicação:

1. - Efetue a limpeza da placa com a palha de aço e detergente, até que o lado
cobreado fique totalmente brilhoso, sem vestígios de oxidações e gorduras;
2. - Caso deseje, utilize luvas em látex para que a gordura dos dedos não
contamine o lado cobreado da placa, dificultando sua posterior corrosão;
3. - Recorte o leiaute a ser aplicado e coloque sobre o lado cobreado da placa.
O recorte deve ficar o mais próximo possível do tamanho do leiaute, pois a
parte do papel que não possui impressão não adere ao cobre e pode soltar-
se antes da hora, prejudicando a transferência do toner à placa.
4. - após posicionar o leiaute no local desejado, derrame cuidadosamente a
acetona sobre o papel, até que fique completamente umedecido e
translúcido. Cuidado para não aplicar acetona em demasia, pois o excesso
pode criar bolhas sob o papel, dificultando a aderência. Nesta etapa deve-
se tomar cuidado com a superfície sob a placa, pois a acetona remove
tintas, vernizes e alguns laminados, podendo manchar móveis e afins
(cuidado para não arrumar encrenca com a patroa ou a mamãe, hehe!);
5. - pressione com os dedos o papel umedecido em acetona contra a placa até
que possíveis bolhas tenham sumido e toda a superfície impressa tenha sido
pressionada (aproximadamente 1 minuto).
6. - a pós, pegue um pedaço de papel toalha e novamente pressione o papel
contra a placa para garantir a pressão em todos os pontos

Página 2 de 8
 (aproximadamente 30 segundos). Logo após a utilização do papel toalha, o
papel fica novamente opaco;
7. - Adicionalmente, após a evaporação da acetona, pode-se aquecer
levemente a placa para uma melhor aderência do toner ao cobre. Para isso,
utilize o secador de cabelos ou mesmo o fogão, tomando-se o cuidado de
não colocar fogo no papel. Não é necessário aquecer muito, apenas o
suficiente para que fique incômodo ao toque, sem queimar;
8. Caso não deseje aquecer a placa, basta aguardar cerca de 5 minutos para
uma melhor fixação do toner;
9. - Após a placa amornar, ou aguardar 5 minutos, umedeça novamente o
papel com a acetona e em seguida remova o papel cuidadosamente. Tente
levantar o papel de forma homogênea, elevando a folha, sem dobrá-la no
ponto de contato com a placa, garantido assim uma remoção uniforme,
evitando que pedaços indesejados do papel fiquem aderidos ao toner;
10. - Após a retirada, pode perceber-se que o papel ficou praticamente branco,
com pouquíssimo toner aderido, contudo, devem aparecer diversos pontos
de falhas na placa. Isso depende muito da qualidade de impressão, mas no
meu caso, é isso que ocorre. Caso neste ponto o resultado obtido tenha sido
satisfatório, basta seguir os passos 15 e seguintes, até a corrosão com o
método de sua preferência;

Caso haja falhas na transferência (sempre ocorreu comigo), pode-se

prosseguir para os passos seguintes:

11. - Recorte outra impressão do leiaute;

12. - Antes de colocar o leiaute na placa, umedeça o papel com acetona. Isto é
importante para que o papel fique translúcido e seja possível centralizar a
folha com o leiaute já transferido, ficando a nova impressão exatamente
sobre o leiaute anterior. É importante também, que o tempo de aplicação da
acetona e a centralização do papel seja o menor possível e que o papel não
seja pressionado contra a placa antes da centralização, evitando assim
borrões e trilhas duplas. Outro ponto que deve ser observado é que os dois
leiautes recortados tenham exatamente o mesmo tamanho. Em um de meus
testes ocorreu que dois leiautes impressos na mesma folha tinham
tamanhos levemente diferentes, cerca de 1mm, porém já foi suficiente para
que um dos lados ficasse com trilhas duplas, invalidando a transferência.
13. - Centralize o papel com o leiaute já transferido e vá grudando o papel na
placa vagarosamente, cuidando do alinhamento;
14. - Após alinhado e fixo, repita os passos de 5 a 9, sendo desnecessário o
aquecimento da placa neste estágio;
15. – Caso seja verificado algum ponto de falha, corrigir com o marcador
permanente;
16. – Caso fique algum borrado ou trilhas unidas, raspe com o estilete;

Página 3 de 8
 17. – Após o leiaute ser transferido de forma satisfatória, lave a placa com
detergente para remover os resíduos da acetona;
18. Efetue a corrosão com seu método de preferência;
19. Caso desejado, aplique o leiaute dos componentes no lado não cobreado.

A acetona também pode ser utilizada para a remoção do papel após a

transferência térmica, contudo, precisa ser testada sua eficácia.

Espero ter ajudado aos “que fazem com as próprias mãos” que assim como
eu, não se adaptaram com o método da transferência térmica a realizar suas PCI’s
em casa, de modo fácil e barato.

Os leiautes utilizados para a confecção deste tutorial são:

- Ruby miniamp com leiaute do Chris, disponível em:
http://www.handmades.com.br/forum/index.php?topic=956.0
- Ruby Bassman em ponte com tonestack do bass big muff. Leiaute próprio que
será disponibilizado após testes.

Tutorial elaborado por: Rodrigo Lima Burigo

Abaixo seguem algumas fotos ilustrando os passos:

Página 4 de 8
 Figura 1: Material utilizado para a transferência.

Figura 2: Leiaute posicionado sobre o cobre da placa.

Página 5 de 8
Figura 3: Papel com leiaute sobre a placa após aplicação da acetona.

Figura 4: Segunda aplicação do leiaute – Centralização ideal.

Página 6 de 8
Figura 5: Resultado dos leiautes aplicados sobre o cobre da placa.

Figura 6: Resultado final após corrosão.
