Válvulas de controle direcional pneumáticas

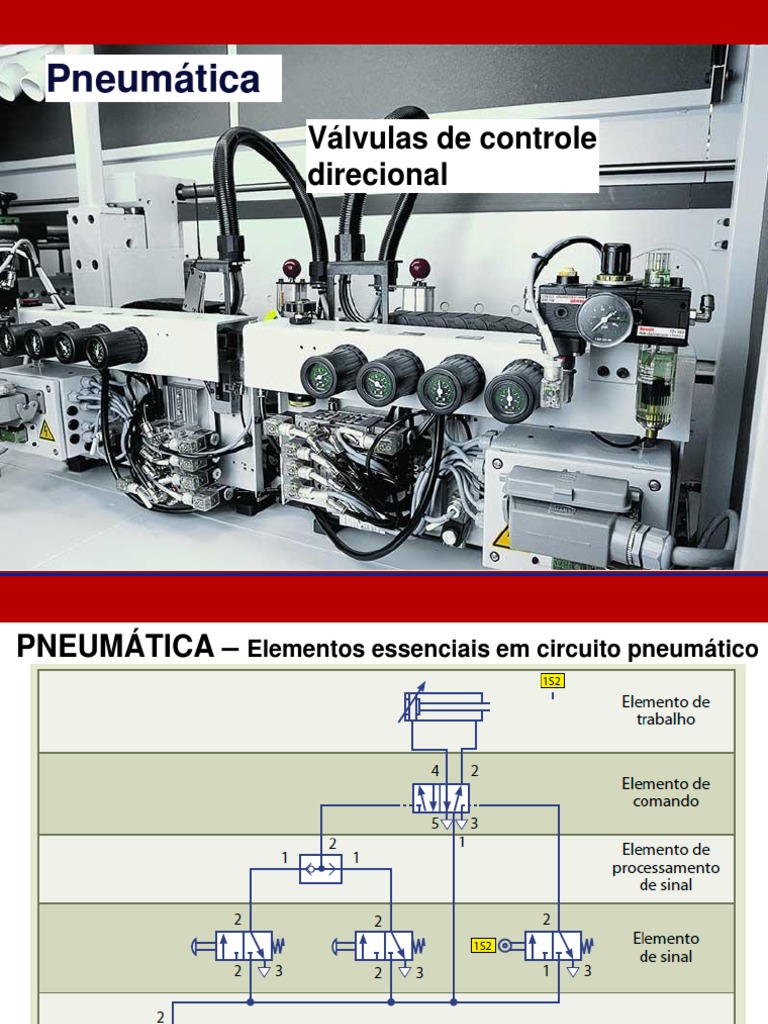

Pneumática
Válvulas de controle
direcional
1
PNEUMÁTICA – Elementos essenciais em circuito pneumático
2
PNEUMÁTICA - Válvulas de controle direcional
As válvulas servem para orientar o fluxo de ar, impor bloqueios,
controlar a vazão e pressão. Para facilidade de estudo, as válvulas
pneumáticas foram classificadas nos seguintes grupos:
 Válvulas de Controle Direcional;
 Válvulas de Bloqueio (Anti-Retorno);
 Válvulas de Controle de Fluxo;
 Válvulas de Controle de Pressão;
 Válvulas Combinadas.
3
Simbologia
São válvulas que interferem na trajetória do fluxo do ar, desviando-
o para onde for mais conveniente em um determinado momento
por ação de um acionamento externo.
Têm por função orientar a direção que o fluxo de ar deve seguir, a

fim de realizar um trabalho proposto.
4
• Identificação das válvulas
Para um conhecimento perfeito de uma válvula direcional, deve-se
levar em conta os seguintes dados:
 Posição Inicial;
 Número de Posições;
 Número de Vias;
 Tipo de Acionamento (Comando);
 Tipo de Retorno;
 Vazão; 5
Simbologia segundo a NORMA DIN/ISSO 1219
Quadrado representa posição
Número de posições da válvula (duas posições
Seta indicam direção e sentido do fluxo do ar
T’s representam bloqueios das vias
As conexões de entrada e saída são representadas por

traços externos. Estes indicam o número de vias
6
Quadrado representa posição
Número de posições da válvula (duas posições
Seta indicam direção e sentido do fluxo do ar
T’s representam bloqueios das vias
As conexões de entrada e saída são representadas por

traços externos. Estes indicam o número de vias
7
Válvula direcional de 3 vias, 3 posições,

centro fechado.

centro fechado.

centro fechado.
8
Válvula direcional Válvula direcional

de 2 vias, 2 posições, de 2 vias, 3 posições,
centro fechado. centro fechado.
9
• Identificação das conexões
Tabela de identificação dos orifícios
10
• Identificação das conexões
11
• Tipos de acionamentos
Simbologia Simbologia
Alavanca Rolete
Simbologia Simbologia
Pedal Gatilho ou rolete

escamoteável
Simbologia
Simbologia
12
13
Acionamento Manual (musculares)
Geral
Botão
Alavanca
Pedal
14
Acionamento Mecânico
Came
Rolete
Gatilho
Mola
15
Acionamento Pneumático
Piloto Positivo
Piloto Negativo
16
Acionamento Elétrico
Solenoide com uma bobina
Solenoide com duas bobina agindo

em sentido contrário
Motor elétrico
17
Acionamento Combinado
Solenoide e piloto positivo (servocomando)
Solenoide e piloto negativo
Botão, Solenoide e piloto positivo
Botão ou Solenoide e piloto positivo
18
Acionamento Combinado
Botão ou Solenoide e piloto negativo
Botão com trava ou Solenoide
Piloto positivo ou Solenoide
19
• Válvulas direcionais – 2/2 vias NF acionamento por came
retorno por mola
2 (A)
1 (P)
Simbologia
(2) (2)
(1) (1)
20
• Válvulas direcionais – 3/2 vias NA acionamento por came
retorno por mola
(A) 2
(P) 1 3 (R)
Simbologia
21
retorno por mola
(A) 2
(P) 1 3 (R)
Simbologia
22
retorno por mola
(A) 2
(P) 1 3 (R)
Simbologia
23
• Válvulas direcionais – 3/2 acionamento por simples piloto
(A) 2
(P) 1 3 (R)
Simbologia
24
2
1 3
Simbologia
(A) 2
(P) 1 3 (R)
Simbologia
4 2
1 3
Simbologia
(A) 4 2 (B)
14(Z) 12(Y)
(R) 5 3 (S)
1 (P)
Simbologia
(A) 4 2 (B)
14(Z) 12(Y)
(R) 5 3 (S)
1 (P)
Simbologia
Bloqueio de Fluxo
Válvulas de bloqueio são elementos que
em geral bloqueiam a passagem de ar em
um sentido, permitindo a passagem livre
no sentido oposto. A pressão no lado do
bloqueio atua sobre o elemento vedante,
permitindo assim, a vedação perfeita da
válvula.
Válvula de retenção com mola
Simbologia
Válvula de retenção sem mola

Simbologia
Simbologia
2
21
1
Simbologia
2
12 14
Simbologia
Exemplo: Circuito com um cilindro comandado por
dois pontos diferentes e independentes.
2
12 14
Simbologia
Exemplo: Circuito com um cilindro com acionamento
simultâneo através de duas válvulas acionadas por botão.
2 (A)
(P) 1
3 (R)
Simbologia
Exemplo: Circuito com um cilindro com retorno
acelerado.
De Pressão
São válvulas utilizadas para:
 Limitar a pressão máxima de um

sistema;
• Regular a pressão reduzida em
certas partes dos circuitos.
1(P)
3(R)
Simbologia
A
R 2
1 3
Simbologia
De Fluxo
Serve para controlar (regular) a
quantidade de ar que deve chegar para a
utilização em algum equipamento
pneumático, como por exemplo, regularo
fluxo de ar que controla a velocidade de
deslocamento da haste de um cilindro.
Simbologia
Simbologia
velocidade do avanço do cilindro. (Meter –out).Exemplo:
Circuito com controle de
Exemplo: Circuito com controle de velocidade do retorno do
cilindro. (Meter –out).
Combinadas
2
12
100% 3
1
Simbologia
2
10
100% 3
1
Simbologia
2(A)
(Z)12
1(P) 3(R)
Simbologia
Tecnologia Pneumática Industrial
Circuitos pneumáticos básicos e sequenciais
A
• Circuito 20
Comando de um cilindro de
dupla ação, controle de
velocidade, ciclo contínuo com:
uma botão de partida e um
botão de parada. Com
temporização do avanço e do
retorno, emergência com:
retorno imediato do cilindro e
desarme do ciclo contínuo.
• Circuito 21
Elaborar um sistema com forma
sequencial A + B + A - B -, com
comando bimanual.
• Circuito 22 b1 b2 a2 a1
Elaborar um sistema
com forma sequencial
A + B + A - B -, ciclo
contínuo, emergência
com retorno imediata
dos cilindros e com
temporização para
início de avanço do
cilindro B.
• Circuito 23
Elaborar um sistema
A + B + B - A -, ciclo
contínuo, com controle
de velocidade.
• Circuito 24
sequencial A + B + B - A -, com
ciclo único, ciclo contínuo com
um botão de partida e um botão
de parada, controle de
velocidade, contagem de ciclos,
reset de contagem e
temporização para o retorno do
cilindro B.
• Circuito 25
sequencial A - B + (A + B -), com
comando através de bloco
bimanual, e emergência com
despressurização dos cilindros.
• Circuito 26
Elaborar um sistema
A + B + (C + B -) C - A -, ciclo
contínuo com botão de partida
e botão de parada, emergência
com despressurização dos
cilindros e desarme do ciclo
contínuo, com temporização
para início de avanço do
cilindro C e retorno de B,
cilindro A de simplesação.
• Circuito 27
Elaborar um sistema com
forma sequencial A + B + B - A -
, ciclo contínuo, controle de
velocidade, utilização de fim de
curso rolete mola com corte de
sinal através de uma válvula
5/2 vias, duplo piloto
• Circuito 28
Elaborar um sistema com forma sequencial
A + (B + C -) B - (A - C +), ciclo contínuo,
a0 b0 c0
cilindro C de simples ação, utilização de fim
de curso rolete mola, com corte de sinal
através de uma válvula 5/2 vias memória.
a6
• Circuito 29
Elaborar um sistema
A + B + B - A - B + B -,
com comando bimanual.
• Circuito 30
Elaborar um sistema
A + (B + A -) B - A + A -,
com ciclo contínuo.
