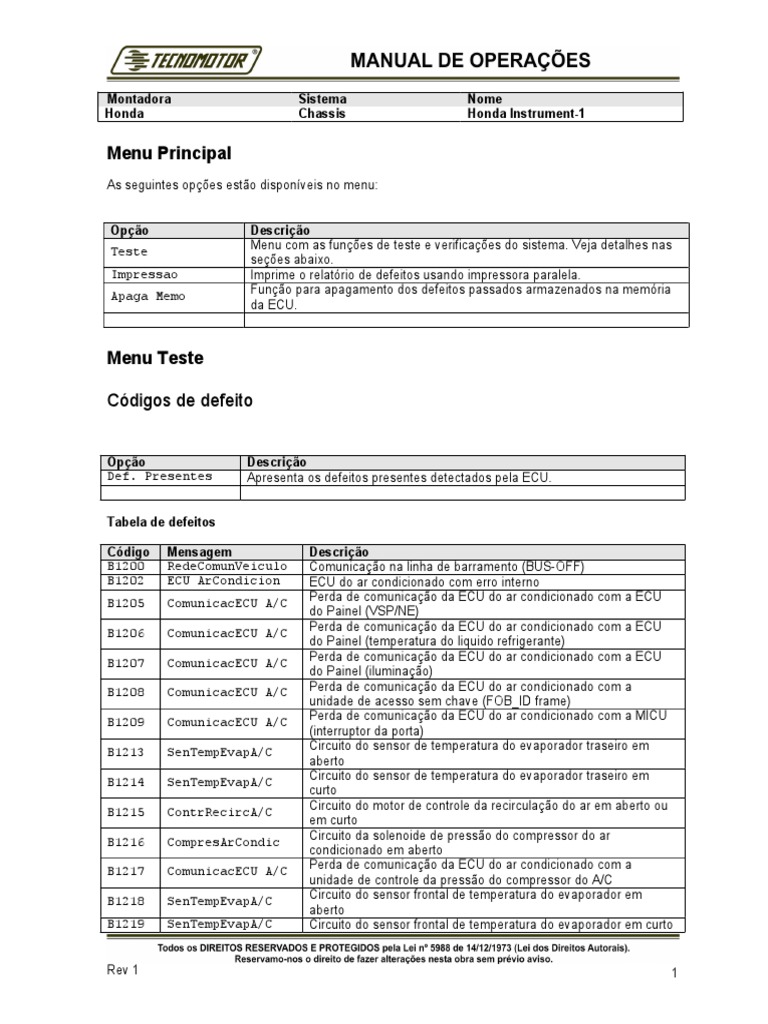

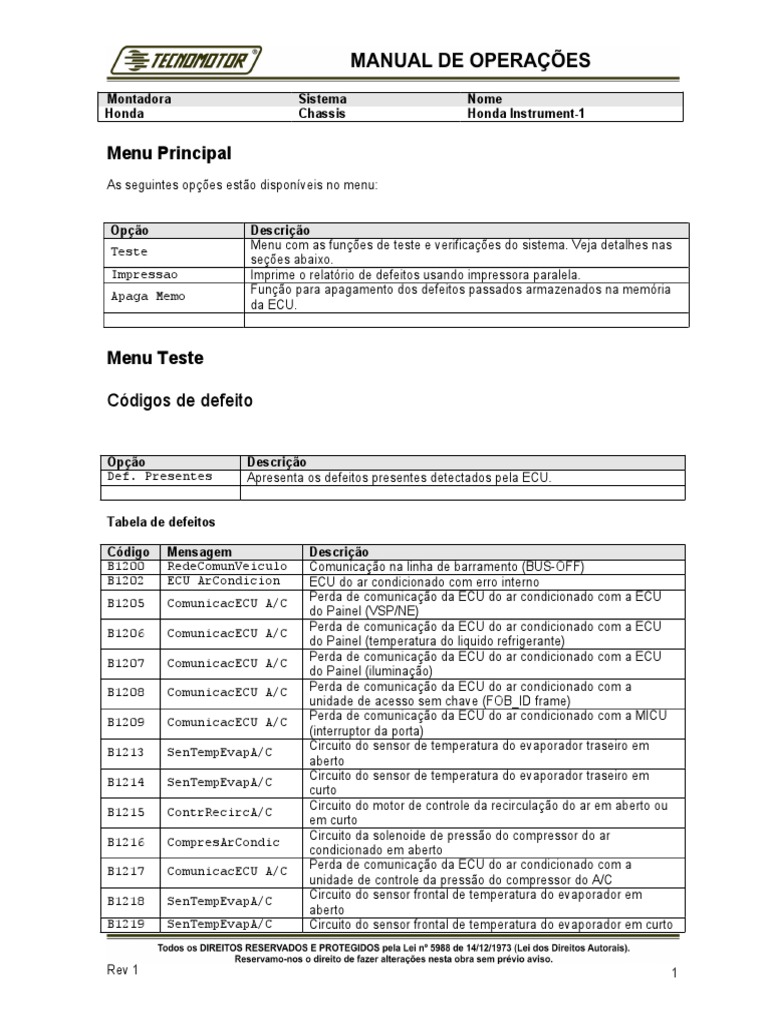

Montadora Sistema Nome

Honda Chassis Honda Instrument-1

Menu Principal
As seguintes opções estão disponíveis no menu:

Opção Descrição
Teste Menu com as funções de teste e verificações do sistema. Veja detalhes nas
seções abaixo.
Impressao Imprime o relatório de defeitos usando impressora paralela.
Apaga Memo Função para apagamento dos defeitos passados armazenados na memória
da ECU.

Menu Teste

Códigos de defeito

Opção Descrição
Def. Presentes Apresenta os defeitos presentes detectados pela ECU.

Tabela de defeitos

Código Mensagem Descrição

B1200 RedeComunVeiculo Comunicação na linha de barramento (BUS-OFF)
B1202 ECU ArCondicion ECU do ar condicionado com erro interno
B1205 ComunicacECU A/C Perda de comunicação da ECU do ar condicionado com a ECU
do Painel (VSP/NE)
B1206 ComunicacECU A/C Perda de comunicação da ECU do ar condicionado com a ECU
do Painel (temperatura do liquido refrigerante)
B1207 ComunicacECU A/C Perda de comunicação da ECU do ar condicionado com a ECU
do Painel (iluminação)
B1208 ComunicacECU A/C Perda de comunicação da ECU do ar condicionado com a
unidade de acesso sem chave (FOB_ID frame)
B1209 ComunicacECU A/C Perda de comunicação da ECU do ar condicionado com a MICU
(interruptor da porta)
B1213 SenTempEvapA/C Circuito do sensor de temperatura do evaporador traseiro em
aberto
B1214 SenTempEvapA/C Circuito do sensor de temperatura do evaporador traseiro em
curto
B1215 ContrRecircA/C Circuito do motor de controle da recirculação do ar em aberto ou
em curto
B1216 CompresArCondic Circuito da solenoide de pressão do compressor do ar
condicionado em aberto
B1217 ComunicacECU A/C Perda de comunicação da ECU do ar condicionado com a
unidade de controle da pressão do compressor do A/C
B1218 SenTempEvapA/C Circuito do sensor frontal de temperatura do evaporador em
aberto
B1219 SenTempEvapA/C Circuito do sensor frontal de temperatura do evaporador em curto

Rev 1 1
B1220 ContrRecircA/C Circuito do motor de controle da recirculação do ar em curto
B1221 MotorControle Circuito do motor controlador do modo traseiro em aberto
B1222 MotorControle Circuito do motor controlador do modo traseiro em curto
B1223 Ventilador Falha no circuito do motor da ventoinha traseira
B1224 TemperatInterna Circuito do sensor de temperatura interna traseira do carro em
curto
B1225 TemperatInterna Circuito do sensor de temperatura interna do carro em aberto
B1226 TemperatInterna Circuito do sensor de temperatura interna do carro em curto
B1227 TemperArExterior Circuito do sensor de temperatura do ar externo em aberto
B1228 TemperArExterior Circuito do sensor de temperatura do ar externo em curto
B1229 FotoSensor Circuito do foto sensor em aberto
B1230 FotoSensor Circuito do foto sensor em curto
B1231 SenTempEvaporado Circuito do sensor de temperatura do evaporador em aberto
B1232 SenTempEvaporado Circuito do sensor de temperatura do evaporador em curto
B1233 MotorCtrlMistAr Circuito do motor de controle da mistura do ar do motorista em
aberto
B1234 MotorCtrlMistAr Circuito do motor de controle da mistura do ar do motorista em
curto
B1235 MotorCtrlMistAr Falha no controle da mistura do ar do motorista ligado a porta ou
ao motor
B1236 MotorCtrlMistAr Circuito do motor de controle da mistura de ar do passageiro em
aberto
B1237 MotorCtrlMistAr Circuito do motor de controle da mistura de ar do passageiro em
curto
B1238 MotorCtrlMistAr Falha no controle da mistura do ar do passageiro ligado a porta
ou ao motor
B1239 MotorControle Circuito do motor controlador do modo em curto ou aberto
B1240 MotorControle Ligação do controle do modo das portas ou motores
B1241 Ventilador Falha no circuito do motor da ventoinha do motorista
B1242 MotorControle Circuito do motor controlador do modo do passageiro em curto ou
aberto
B1243 MotorControle Falha no controle do motor do passageiro ligado a porta ou ao
motor
B1244 MotorCtrlMistAr Circuito do motor de controle da mistura do ar traseiro em aberto
B1245 MotorCtrlMistAr Circuito do motor de controle da mistura do ar traseiro em curto
B1246 MotorCtrlMistAr Falha no controle da mistura do ar traseiro ligado a porta ou ao
motor
B1247 MotorControle Circuito do motor controlador do modo traseiro em curto ou aberto
B1248 MotorControle Ligação do controle do modo traseiro das portas ou motores
B1249 TemperatInterna Circuito do sensor de temperatura interna traseira do carro em
aberto
B2965 LinkComunicacao Falha na comunicação traseira
B2967 SensorUmidade Circuito do sensor de umidade em aberto
B2968 SensorUmidade Circuito do sensor de umidade em curto
B2969 ComunicacECU A/C Perda de comunicação da ECU do ar condicionado com a ECU
do Painel (WIPSW)
B2970 ComunicacECU A/C Perda de comunicação da ECU do ar condicionado com a ECU
do Painel (RM)
B2975 VentiladMotorist Circuito do sensor do ventilador do motorista em aberto
B2976 VentiladMotorist Circuito do sensor do ventilador do motorista em curto
B2977 VentiladorPassag Circuito do sensor do ventilador do passageiro em aberto
B2978 VentiladorPassag Circuito do sensor do ventilador do passageiro em curto
B2979 SensorPressao Circuito do sensor de pressão em aberto
B2980 SensorPressao Circuito do sensor de pressão em curto
B2981 ComunicacECU A/C Perda de comunicação da ECU do ar condicionado com o
sistema de navegação

Rev 1 2
B2982 ComunicacECU A/C Perda de comunicação da ECU do ar condicionado com a
unidade servo
B2983 ContrRecircA/C Falha no controle da recircuilação ligado a porta ou ao motor
B2984 VentiladMotorist Falha no circuito do motor C/V do motorista
B2985 VentiladorPassag Falha no circuito do motor C/V do passageiro
B2986 ContrRecircA/C Circuito do motor de controle da recirculação em aberto
B2987 VentiladTraseiro Falha no circuito do motor do ventilador traseiro
B2988 CompresArCondic Falha no circuito da solenoide do compressor
B2989 CompresArCondic Falha no motor do compressor do ar condicionado
B2990 CompresArCondic Falha no driver do compressor do ar condicionado
B2991 ComunicacECU A/C Perda de comunicação da ECU do ar condicionado com o
sistema de audio
B2992 CircProtetTermic Circuito de proteção termica em aberto
B2993 CircProtetTermic Circuito de proteção termica em curto
B2994 BombaAgua Falha no circuito da bomba d'agua eletrica
B2995 BombaAgua Falha no circuito da bomba d'agua eletrica auxiliar
B2996 SensTemperAquec Circuito do sensor de temperatura do aquecedor em aberto
B2997 SensTemperAquec Circuito do sensor de temperatura do aquecedor em curto
B2998 CompresArCondic Falha no driver do compressor do ar condicionado
B2999 CompresArCondic Falha na valvula do driver do compressor do ar condicionado

* Defeitos adicionais acessíveis pelo link: Tabela Geral de defeitos Honda

Leituras
Esta função apresenta leituras de diversos parâmetros do sistema, como descritas abaixo.

Tabela de leituras

Mensagem Descrição
InterCruise Interruptor do cruise control (A=Ativado/D=Desativado)
CruiseSet Sinal Set do cruise control (A=Ativado/D=Desativado)
CruiseResume Sinal do interruptor resume do Cruise Control (A=Ativado/D=Desativado)
IntSelec Interruptor de seleção (A=Ativado/D=Desativado)
IntIntens+ Interruptor de intensidade mais (A=Ativado/D=Desativado)
IntIntens- Interruptor de intensidade menos (A=Ativado/D=Desativado)
InterFreioEst Interruptor do freio de estacionamento (A=Ativado/D=Desativado)
IndicadorABS Indicador do ABS (A=Ativado/D=Desativado)
IndTransm Indicador da transmissão (A=Ativado/D=Desativado)
IndicFalha Indicador de falha (A=Ativado/D=Desativado)
IndPressOleo Indicador de pressão do óleo (A=Ativado/D=Desativado)
IndicBateria Indicador da bateria (A=Ativado/D=Desativado)
IndicManut Indicadores de manutenção (A=Ativado/D=Desativado)
IndicReserva Indicador da reserva de combustível (A=Ativado/D=Desativado)
IndFarolAlto Indicador do farol alto (A=Ativado/D=Desativado)
IndLuzNebl Indicador da luz de neblina (A=Ativado/D=Desativado)
IndSemCint Indicador de cinto de segurança não usado (A=Ativado/D=Desativado)
IndicAirbag Indicador do airbag (A=Ativado/D=Desativado)
IndicDesPas Indicador de desativação do airbag do passageiro (A=Ativado/D=Desativado)
Velocid Velocidade (km/h)
Velocid Velocidade (mph)
NivLiqLav Nível do líquido do lavador (A=Ativado/D=Desativado)

Rev 1 3
Atuadores
Esta função realiza o acionamento de atuadores do sistema. Os atuadores disponíveis estão na tabela
abaixo.

Tabela de atuadores

Mensagem Descrição
Autoteste Ativa as luzes e indicadores do painel

Rev 1 4
