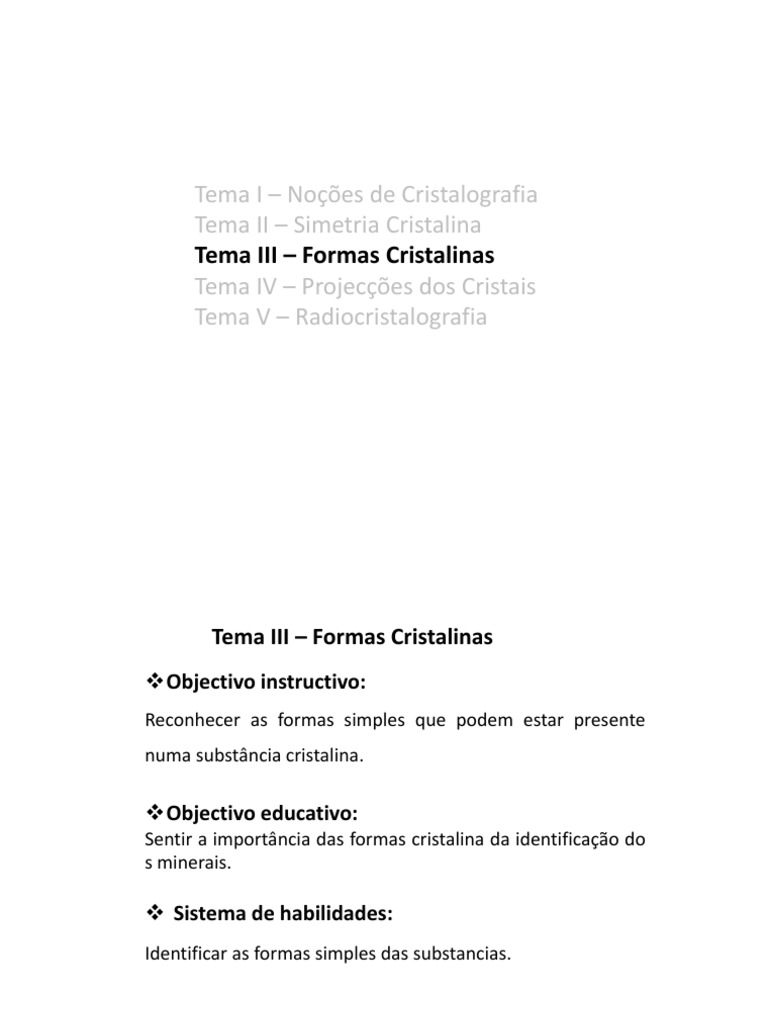

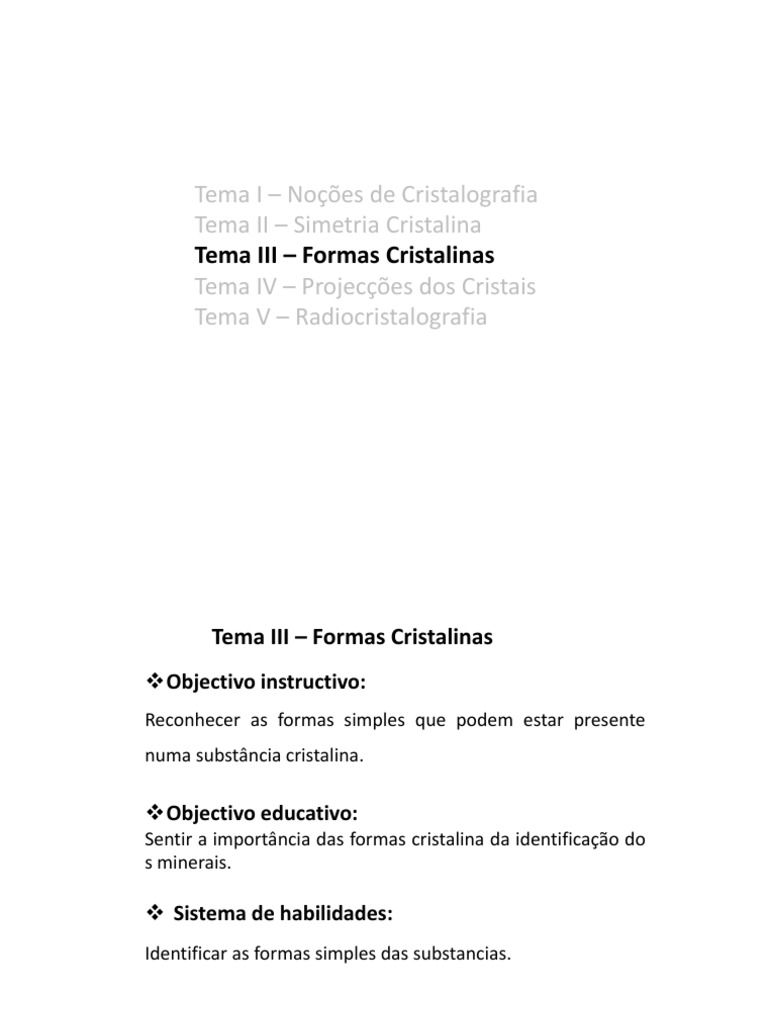

Tema I – Noções de Cristalografia

Tema II – Simetria Cristalina


Tema III – Formas Cristalinas
Tema IV – Projecções dos Cristais
Tema V – Radiocristalografia
Tema III – Formas Cristalinas
Objectivo instructivo:
Reconhecer as formas simples que podem estar presente
numa substância cristalina.

Objectivo educativo:
Sentir a importância das formas cristalina da identificação do
s minerais.

 Sistema de habilidades:
Identificar as formas simples das substancias.
Tema III – Formas Cristalinas
Aspectos a estudar

 Formas simples dos cristais;


I. Formas simples abertas
II. Formas simples fechadas

 Combinações de formas simples


Tema III – Formas Cristalinas
Formas simples dos cristais
Forma simples, refere-se a um grupo de faces de um cristal,
que possuam as mesmas propriedades físicas e químicas
(faces homólogas), por serem formadas pelos mesmos
átomos no mesmo arranjos geométrico e, além disso,
mantenham uma mesma relação para com os elementos de
simetria.
Exemplos:

 Formas simples podem ser abertas e fechadas


Tema III – Formas Cristalinas
Formas simples dos cristais

Existem 48 formas simples diferentes, sem ter em conta


que algumas podem repetir-se num mesmo cristal em
posição diferente. Portanto é necessário usar
nomenclatura distintiva.
Tema III – Formas Cristalinas
Formas simples abertas
Formas simples abertas não delimitam um espaço.

 Pédion – forma de uma só face.  Pinacóide – forma de duas face


paralelas.
Tema III – Formas Cristalinas
Formas simples abertas
 Esfenóide – forma de duas face  Domo – forma de duas face
obliquas mas simétricas em obliquas mas simétricas em
relação a um eixo binário. relação a um plano de simetria.
Tema III – Formas Cristalinas
Formas simples abertas
 Prisma – forma de três ou mais faces paralelas a uma direcção do espaço.

Prisma rômbico Prisma trigonal Prisma ditrigonal Prisma tetragonal

Prisma ditetragonal Prisma hexagonal Prisma dihexagonal


Tema III – Formas Cristalinas
Formas simples abertas
EX. de formas simples do sisitema isométrico ou cúbico

Prismas Prisma hexagonal


Prisma Trigonal

Turmalina: (Na,Ca) (Mg,Fe2+,Fe3+,Al, Li) Topázio: Al2(SiO4)(F,OH)2 Berilo-Água marinha:


Al6 (BO3)3 Si6O18 (OH)4 Be3Al2 (Si6O18)
Tema III – Formas Cristalinas
Formas simples abertas
 Pirâmide – forma de três ou mais faces obliquas relacionadas por um
plano de simetria e/ou por um eixo de simetria.

Pirâmide trigonal Pirâmide ditrigonal Pirâmide rômbico Pirâmide tetragonal

Pirâmide ditetragonal Pirâmide hexagonal Pirâmide dihexagonal


Tema III – Formas Cristalinas
Formas simples abertas
EX. de formas simples do sisitema isométrico ou cúbico

Prisma e piramide tetragonal Prismas, piramide tetrag e pinacóide

Wiluita: variedd vesuvianita


Zircão: ZrSiO4
Tema III – Formas Cristalinas
Formas simples fechadas
Formas simples fechadas delimitam um espaço.
 Biesfenóide ou Esfenoedro – forma de quatro faces obliquas
pertencentes a dois esfenóides, onde o esfenóide superior se alterna com
o inferior.

Esfenoedro rômbico Esfenoedro tetragonal


Tema III – Formas Cristalinas
Formas simples fechadas
 Bipirâmide – formas obtidas através da reflexão de pirâmides sobre um
plano de simetria horizontal.

Bipirâmide rômbica Bipirâmide tetragonal Bipirâmide ditetragonal Bipirâmide hexagonal

Bipirâmide trigonal Bipirâmide ditrigonal Bipirâmide dihexagonal


Tema III – Formas Cristalinas
Formas simples fechadas
EX. de formas simples do sisitema isométrico ou cúbico
Bipiramide tetrag e pinacóide
Prisma e piramide tetragonal

Scheelita:CaWO4
Tema III – Formas Cristalinas
Formas simples fechadas
 Escalenoedro – forma de 8 faces (tetragonal) ou de 12 faces (hexagonal)
simétricas em relação a um quaternário de inversão ou ternário de
inversão, e a eixos binários horizontais e planos verticais. Nos cristais
perfeitamente desenvolvidos, cada face é um triângulo escaleno.

Escalenoedro tetragonal Escalenoedro ditrigonal


Tema III – Formas Cristalinas
Formas simples fechadas
 Trapezoedro – formas que possuem 6, 8 ou 12 faces; onde, 3, 4 ou 6 faces
superiores estão giradas em relação a 3, 4 ou 6 faces inferiores. Além
destas, existe um trapezoedro isométrico, uma forma de 24 faces. Nos
trapezoedros bem desenvolvidos, cada face é um trapézio.

Trapezoedro trigonal Trapezoedro tetragonal Trapezoedro hexagonal


Tema III – Formas Cristalinas
Formas simples fechadas
EX. de formas simples do sisitema isométrico ou cúbico
Trapezoedro

Quartzo: SiO2
Tema III – Formas Cristalinas
Formas simples fechadas
 Romboedro – forma, composta por 6 faces, relacionadas por um ternário,
cujas arestas de intersecção não formam ângulos retos entre si. São
formas exclusivas da divisão romboédrica do sistema hexagonal.

Romboedro
Tema III – Formas Cristalinas
Formas simples fechadas
EX. de formas simples do sisitema isométrico ou cúbico

Romboedro
Romboedro

Calcita: CaCO3
Rodocrositas: MnCO3
Tema III – Formas Cristalinas
Formas simples fechadas

Nota: Estas formas simples podem estar presentes em


todos os sistemas de cristalização excepto no sistema
cúbico.
Tema III – Formas Cristalinas
Formas simples fechadas
No sistema cúbico as formas simples são todas fechadas.

Cubo Dodecaedro pentagonal Dodecaedro ou


simétrico Rombododecaedro

Didodecaedro Tetrahexaedro
Tema III – Formas Cristalinas
Formas simples fechadas
No sistema cúbico as formas simples são todas fechadas.

Octaedro Trioctaedro Icositetraedro deltoide ou


Trapezoedro

Hexaoctaedro Icositetraedro
Tema III – Formas Cristalinas
Formas simples fechadas
No sistema cúbico as formas simples são todas fechadas.

Tetraedro Dodecaedro deltoide Tritetraedro

Hexatetraedro Dodecaedro pentagonal


asimétrico
Tema III – Formas Cristalinas
Formas simples fechadas
EX. de formas simples do sisitema isométrico ou cúbico

Cubos Tetraedro

Tennantita: (Cu,Fe)12 As4S13

Fluorita: CaF2
Tema III – Formas Cristalinas
Formas simples fechadas
EX. de formas simples do sisitema isométrico ou cúbico
Dodecaedro pentagonal

Dodecaedro ou Rombododecaedro

Grossulária: Ca3Al2(SiO4)3
Pirita: FeS2
Tema III – Formas Cristalinas
Formas simples fechadas
EX. de formas simples do sisitema isométrico ou cúbico
Octaedro Hexaoctaedro

Espessartita: Mn3Al2(SiO4)3

Pirita: FeS2
Tema III – Formas Cristalinas
Combinações de formas simples

Dodecaedro

Cubo

Octaedro

Chamam-se formas compostas às combinações de


duas ou mais forma simples no mesmo cristal, de
maneira que fecham completamente um espaço.
As três formas combinadas
Tema III – Formas Cristalinas
Combinações de formas simples
Tema III – Formas Cristalinas
Combinações de formas simples
z
(001) – Basi Pinacóide

(h0l) – Bipirâmide
tetragonal de 2ª ordem

y
(110) – Prisma tetragonal
de 3ª ordem
(100) – Prisma tetragonal
x de 2ª ordem
Muito obrigado
