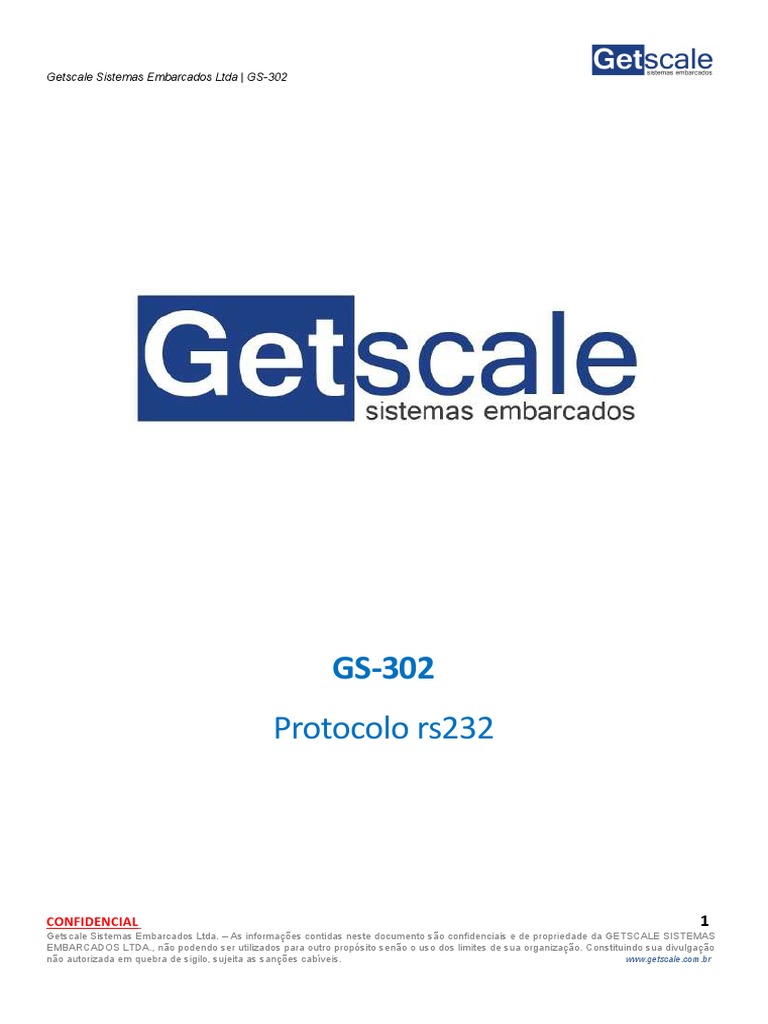

Getscale Sistemas Embarcados Ltda | GS-302

GS-302
Protocolo rs232

CONFIDENCIAL 1
Getscale Sistemas Embarcados Ltda. – As informações contidas neste documento são confidenciais e de propriedade da GETSCALE SISTEMAS
EMBARCADOS LTDA., não podendo ser utilizados para outro propósito senão o uso dos limites de sua organização. Constituindo sua divulgação
não autorizada em quebra de sigilo, sujeita as sanções cabíveis. www.getscale.com.br
Getscale Sistemas Embarcados Ltda | GS-302

Comandos:
Comandos de cofiguração do módulo GS-302.

Todos os comandos devem ser enviandos utilizando o padrão:

Comando|Valor|

Abaixo a descrição dos comandos.

Intervalo de envio com ignição ligada:

Comando Função Descrição Valores min/max
401 Tempo de envio Intervalo de envio da informação com a ignição 15/25000
Ignição ligada (s) ligada em segundos.
Exemplo de string:
401|180|
Configura o tempo de envio para 180 segundos, quando ignição ligada.

Intervalo de envio com ignição desligada:

Comando Função Descrição Valores min/max
402 Tempo de envio Intervalo de envio da informação com a ignição 15/25000
Ignição desligada (s) desligada em segundos.
Exemplo de string:
402|1200|
Configura o tempo de envio para 1200 segundos, quando ignição desligada.

Intervalo de envio em alerta:

Comando Função Descrição Valores min/max
403 Tempo de envio Intervalo de envio da informação em alerta em 15/25000
Em alerta (s) segundos.
Exemplo de string:
403|60|
Configura o tempo de envio para 60 segundos, quando em alerta.

Correção valor do sensor 1

Comando Função Descrição Valores min/max
404 Correção sensor 1 Correção do valor informado do sensor 1 em -50/130
graus celsius.
Exemplo de string:
404|-3|
Configura a correção do sensor 1 em -3 graus celsius.

CONFIDENCIAL 2
Getscale Sistemas Embarcados Ltda. – As informações contidas neste documento são confidenciais e de propriedade da GETSCALE SISTEMAS
EMBARCADOS LTDA., não podendo ser utilizados para outro propósito senão o uso dos limites de sua organização. Constituindo sua divulgação
não autorizada em quebra de sigilo, sujeita as sanções cabíveis. www.getscale.com.br
Getscale Sistemas Embarcados Ltda | GS-302

Correção valor do sensor 2

Comando Função Descrição Valores min/max
405 Correção sensor 2 Correção do valor informado do sensor 2 em -50/130
graus celsius.
Exemplo de string:
405|-3|
Configura a correção do sensor 2 em -3 graus celsius.

Correção valor do sensor 3

Comando Função Descrição Valores min/max
406 Correção sensor 3 Correção do valor informado do sensor 3 em -50/130
graus celsius.
Exemplo de string:
406|2|
Configura a correção do sensor 1 em 2 graus celsius.

Maximo valor da temperatura sensor 1

Comando Função Descrição Valores max
407 Temperatura maxima Configura o maximo valor da temperatura no -50/130
no sensor 1 sensor 1.
Exemplo de string:
407|120|
Seta o valor maximo do alerta no sensor 1.

Maximo valor da temperatura sensor 2

Comando Função Descrição Valores min/max
408 Temperatura maxima Configura o maximo valor da temperatura no -50/130
no sensor 2 sensor 2.
Exemplo de string:
408|0|
Seta o valor maximo do alerta no sensor 2.

Maximo valor da temperatura sensor 3

Comando Função Descrição Valores min/max
409 Temperatura maxima Configura o maximo valor da temperatura no -50/130
no sensor 3 sensor 3.
Exemplo de string:
409|-5|
Seta o valor maximo do alerta no sensor 3.

CONFIDENCIAL 3
Getscale Sistemas Embarcados Ltda. – As informações contidas neste documento são confidenciais e de propriedade da GETSCALE SISTEMAS
EMBARCADOS LTDA., não podendo ser utilizados para outro propósito senão o uso dos limites de sua organização. Constituindo sua divulgação
não autorizada em quebra de sigilo, sujeita as sanções cabíveis. www.getscale.com.br
Getscale Sistemas Embarcados Ltda | GS-302

Minino valor da temperatura sensor 1

Comando Função Descrição Valores min/max
410 Temperatura minima Configura o mínimo valor da temperatura no -50/130
no sensor 1 sensor 1.
Exemplo de string:
410|-25|
Seta o valor minimo do alerta no sensor 1.

Minino valor da temperatura sensor 2

Comando Função Descrição Valores min/max
411 Temperatura minima Configura o mínimo valor da temperatura no -50/130
no sensor 2 sensor 2.
Exemplo de string:
410|-45|
Seta o valor minimo do alerta no sensor 2.

Minino valor da temperatura sensor 3

Comando Função Descrição Valores min/max
412 Temperatura minima Configura o mínimo valor da temperatura no -50/130
no sensor 3 sensor 3.
Exemplo de string:
412|-15|
Seta o valor minimo do alerta no sensor 3.

Configura o tipo de protocolo

Comando Função Descrição Valores min/max
455 Confirgurar protocolo Configura o protocolo para padrão ou VDO. 1/2
VDO 1 - Para protocolo padrão.
2 - Protocolo VDO.
Exemplo de string:
455|2|
Habilita o protocolo VDO.

Configura a função de leitura de CO2

Comando Função Descrição Valores min/max
413 Confirgurar a função Configura o protocolo para padrão ou VDO. 0/1
CO2 0 - Leitura desabilitada por padrão.
1 - Desativa o sensor 3 e habilita o CO2.
Exemplo de string:
413|1|
Habilita a função de leitura do sensor CO2 quando aplicavel.

CONFIDENCIAL 4
Getscale Sistemas Embarcados Ltda. – As informações contidas neste documento são confidenciais e de propriedade da GETSCALE SISTEMAS
EMBARCADOS LTDA., não podendo ser utilizados para outro propósito senão o uso dos limites de sua organização. Constituindo sua divulgação
não autorizada em quebra de sigilo, sujeita as sanções cabíveis. www.getscale.com.br
Getscale Sistemas Embarcados Ltda | GS-302

Retorno de comando:
Exemplo de string:

GTSL|4|1|2|406|-2|1|
Comando Descrição
GTSL Cabeçalho
4 Módulo:
 1 = GS-100
 2 = GS-101
 3 = GS-201
 4 = GS-302
 5 = GS-350
 6 = GS-401
 7 = GS-401B
 8 = GS-601

1 Versão do protocolo
2 Tipo de pacote:
 0 = evento periódico
1 = evento de alerta
 2 = retorno de comando

406 Comando recebido

-2 Valor recebido
1 Autorização:
 0 = Erro de execução
 1 = Comando executado
