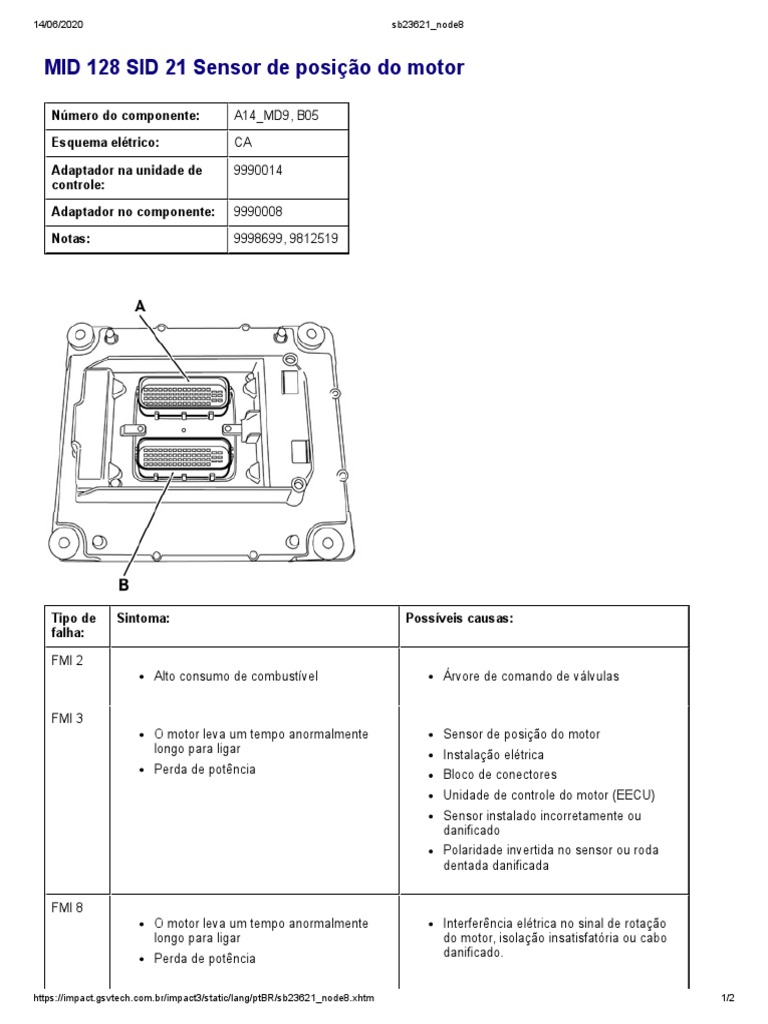

MID 128 SID 21 Sensor de posição do motor

Número do componente: A14_MD9, B05

Esquema elétrico: CA

Adaptador na unidade de 9990014

controle:

Adaptador no componente: 9990008

Notas: 9998699, 9812519

Tipo de Sintoma: Possíveis causas:

falha:

FMI 2
Alto consumo de combustível Árvore de comando de válvulas

FMI 3
O motor leva um tempo anormalmente Sensor de posição do motor
longo para ligar Instalação elétrica
Perda de potência Bloco de conectores
Unidade de controle do motor (EECU)
Sensor instalado incorretamente ou
danificado
Polaridade invertida no sensor ou roda
dentada danificada

FMI 8
O motor leva um tempo anormalmente Interferência elétrica no sinal de rotação
longo para ligar do motor, isolação insatisfatória ou cabo
Perda de potência danificado.

https://impact.gsvtech.com.br/impact3/static/lang/ptBR/sb23621_node8.xhtm 1/2
14/06/2020 sb23621_node8

Sensor instalado incorretamente ou

danificado
Roda do sensor danificada

Medições de tensão

Medições Posição da Pontos de medição Valor Valor medido Outros

chave nominal
Caixa de Esquema
teste elétrico

Sinal, posição II 45 – 46 A45 – A46 U=0V Motor parado

do motor

Medições de resistência

Medições Posição da Pontos de medição Valor Valor medido Outros

chave nominal
Caixa de Esquema
teste elétrico

Sinal, posição 0 45 – 46 A45 – A46 R = 750 – 950

do motor Ω

Medições Posição da Pontos de medição Valor Valor medido Outros

chave nominal
Caixa de Esquema
teste elétrico

Sinal, posição 0 1–2 1–2 R = 750 – 950

do motor Ω
