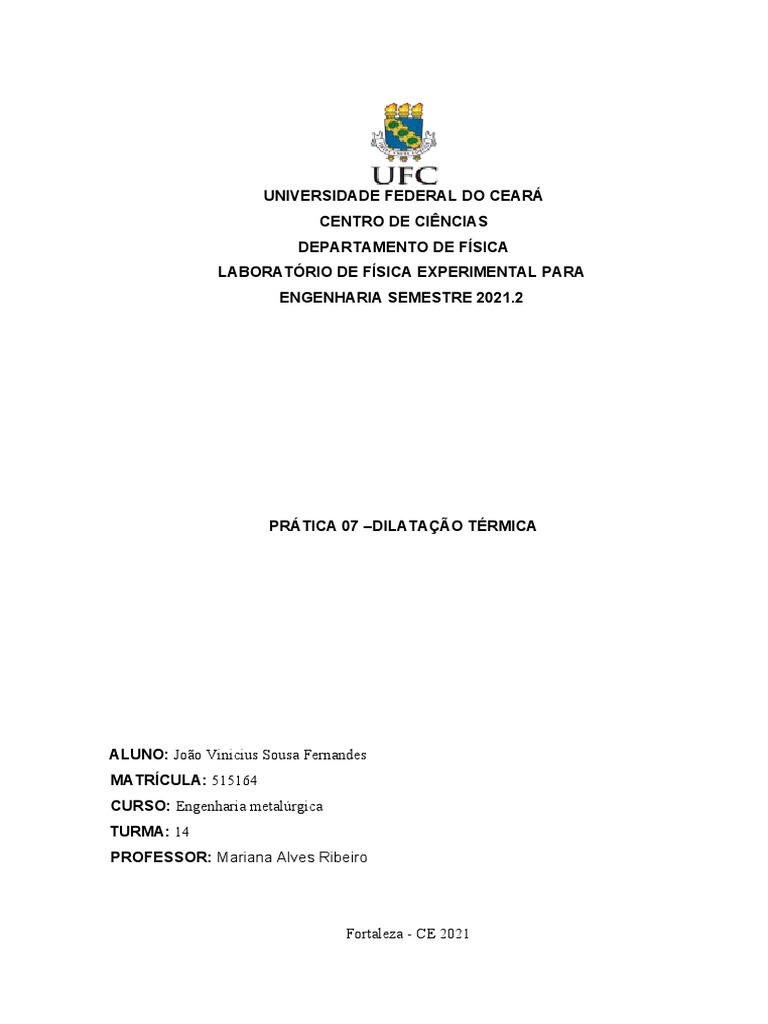

UNIVERSIDADE FEDERAL DO CEARÁ

CENTRO DE CIÊNCIAS
DEPARTAMENTO DE FÍSICA
LABORATÓRIO DE FÍSICA EXPERIMENTAL PARA
ENGENHARIA SEMESTRE 2021.2

PRÁTICA 07 –DILATAÇÃO TÉRMICA

ALUNO: João Vinicius Sousa Fernandes

MATRÍCULA: 515164
CURSO: Engenharia metalúrgica
TURMA: 14
PROFESSOR: Mariana Alves Ribeiro

Fortaleza - CE 2021
OBJETIVO
- Estudar a dilatação térmica em função da temperatura.
- Determinar o coeficiente de dilatação linear de sólidos.
- Verificar o comportamento de uma lâmina bimetálica.

MATERIAL
- Filme sobre o comportamento de uma lâmina bimetálica ao ser aquecida [5]

- Animação para exercitar a leitura de um relógio comparador [4]

- Simulação para a para a realização dessa prática [3]

 INTRODUÇÂO 01
Todos os corpos existentes na natureza, sólidos, líquidos ou gasosos, quando
em processo de aquecimento ou resfriamento, ficam sujeitos à dilatação ou contração
térmica.[1]
O processo de contração e dilatação dos corpos ocorre em virtude do aumento
ou diminuição do grau de agitação das moléculas que constituem os corpos. Ao
aquecer um corpo, por exemplo, ocorrerá um aumento da distância entre suas
moléculas em consequência da elevação do grau de agitação delas. [1],[2]
Esse espaçamento maior entre elas manifesta-se por meio da escansão das
dimensões do corpo, as quais podem ocorrer de três formas: linear, superficial e
volumétrica. O contrário ocorre quando os corpos são resfriados. Ao acontecer isso, as
distâncias entre as moléculas são diminuídas e, em consequência, há diminuição das
dimensões do corpo.[1],[2]

Coeficiente dilatação térmica

Imagine dois fios metálicos, um de cobre outro de ouro, que são aquecidos a
uma determinada temperatura. Apesar da dilatação térmica ocorrer nos dois, eles não
vão se dilatar da mesma maneira. Isso porque cada material possui um coeficiente de
dilatação térmica, que determina quanto ele pode dilatar com o aumento da
temperatura.[2]

Assim o que possui o maior coeficiente se dilata mais fácil, assim fazendo se
necessário ressalta que possui 3 tipos de dilatação mais para esses procedimentos só
utilize 1, que foi o coeficiente de dilatação linear usado nos objetos que possui uma
forma de linha, para que possui uma fórmula aplicada:
ΔL=a × L0 × Δθ

ΔL= variação de comprimento

a= coeficiente de dilatação linear
L0= comprimento do objeto em temperatura inicial
Δθ= variação de temperatura
Procedimento 01.

Determinando o coeficiente de dilatação térmica.

Escolhe no simulado [3] a opção do material indicado junto a opção de mostra o relógio
para fica medindo o quanto foi dilatado, sempre deixando no ponto inicial de sua
medição, apos essa etapa selecionei mostra a régua para fica aparecendo uma régua
graduada em centímetro.

A- Vidro
L0= 60,2
Tabela 01
T (°C) 25,0 50,0 75,0 100,0 125,0 150,0
∆L(mm) 0,0 0,13 0,27 0,40 0,53 0,66
∆T(°C) 0,0 25,0 50,0 75,0 100,0 125,0
Fonte: elaborada pelo autor

B- Aço
L0=60,2
Tabela 02
T (°C) 25,0 50,0 75,0 100,0 125,0 150,0
∆L(mm) 0,0 0,18 0,35 0,53 0,71 0,88
∆T(°C) 0,0 25,0 50,0 75,0 100,0 125,0
Fonte: elaborada pelo autor

C- Alumínio
L0=60,2
Tabela 03
T (°C) 25,0 50,0 75,0 100,0 125,0 150,0
∆L(mm) 0,0 0,35 0,70 1,6 1,4 1,8
∆T(°C) 0,0 25,0 50,0 75,0 100,0 125,0
Fonte: elaborada pelo autor
Procedimento 02.

Nesse procedimento assiste um vídeo e explicarei c cada coisa e o que ocorre neste
mesmo.
No vídeo seu assunto principal e entrono da lamina bimetálica, uma lamina q possuis 2
metais colado fortemente onde o seu coeficiente de dilatação e diferente do outro, no
vídeo e ascendido uma vela, utilizada na produção de calor para o sistema, quando
colocado de baixo da lamina ela aquece, deformando a lamina, fazendo com que o
circuito que elétrico aberto passe a ser um circuito fechado fazendo com que a corrente
elétrica passe pelo circuito e ligue o resisto no caso o cooller.
Questionário
1. Trace em um mesmo gráfico a dilatação térmica (ΔL) em função da variação
da temperatura (ΔT) para os resultados encontrados para o Aço e para o
Alumínio.

Gráfico 01

140
ΔL(mm) x ∆T(°C)

120

100

80
C°

60

40

20

0
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1

mm

Fonte: elaborada pelo autor

2. O que representa o coeficiente angular do gráfico da questão anterior?

Justifique.

o coeficiente pode se representado pela equação da reta. Pois e percetível que no

gráfico e uma reta contante e pelos cálculos pode se encontra o coeficiente angula
aparte de sua razão

3. Na figura abaixo vemos uma junta de dilatação em uma ponte. Justifique a

necessidade de juntas de dilatação em pontes e outras estruturas em função
dos resultados da prática realizada.
Imagem 01

Fonte: AECweb [6]

Isso possui uma grande importância por conta da dilatação que os metais sofre e varia
dependendo do clima do local fazendo com que os metais encolha ou expanda assim
evitando falhas estruturais

4. Uma lâmina bimetálica consiste de duas tiras metálicas rebitadas. Considere

que a tira superior é de aço e a tira inferior é de alumínio. O que aconteceria com
a lâmina bimetálica em um dia muito frio? Justifique.

Iria entorta a lamina para o lado do metal que possui o maior dilatador térmico no caso
do alumínio , pois a mesma ação que o metal se expandi quando em calor pode
encolher no frio

5. Explique o que ocorre ao período de um relógio de pêndulo com o aumento da

temperatura. Com o aumento da temperatura, o relógio de pêndulo passa a
adiantar, atrasar ou permanece marcando as horas corretamente?

Passa a atrasar pois com o aumento das suas peças o pendulo demora mais a
completa uma volta fazendo com que o tempo passe mais lento

6. Uma pequena esfera de alumínio pode atravessar um anel de aço. Entretanto,

aquecendo a esfera, ela não conseguirá mais atravessar o anel. (a) O que
aconteceria se aquecêssemos o anel e não a esfera? (b) O que aconteceria se
aquecêssemos igualmente o anel e a esfera?

a) com o aumento do anel a esfera passara com mais folga

b) pelo fato do anel se feito com um metal que possui maior dilatação ela iria cresce
mais fazendo com que não passe mais no anel
Conclusão

Após a prática aprendemos sobre o comportamento dos metais mediante ao calor e como cada
um pode se molda e se dilata em comparação ao outro.

Aprendemos como funciona uma lamina bimetálica e suas inúmeras utilidades para o circuito
elétrico, dando um ponto de partida de sua diversos usos em diversos sistemas.

Durante o relatório teve algum problema com os simuladores por não possuir uma função para
parar o simulado em determinado momento para facilita na medida.
 REFERENCIA

[1] SANTOS, Marco Aurélio da Silva. "Dilatação térmica e calorimetria"; Brasil Escola.

Disponível em: https://brasilescola.uol.com.br/fisica/dilatacao-termica-calorimetria.htm. Acesso
em 18 de novembro de 2021.

[2] Dilatação térmica: a relação entre dimensões e temperatura`` em Stoodi, 5 de junho 2020
Disponível em: https://www.stoodi.com.br/blog/fisica/dilatacao-termica/
Acesso em 18 de novembro de 2021.

[3] ´´Lâmina bimetálica em Laboratórios`` em Ensino Física UFC, 25 de setembro 2020

Disponível em: https://www.youtube.com/watch?v=5FeNbSG9sDEAcesso em 18 de novembro
de 2021.

[4] Stefanelli, Eduardo. ´´Relógio Comparador virtual – simulador em milímetro centesimal``;

stefanelli disponível em: https://www.stefanelli.eng.br/relogio-comparador-virtual-simulador-
milimetro/

[5] Castro, Giselle dos Santos; Loiola, Nildo Dias. ´´Dilatação Térmica`` laboratório virtual física
ufc disponível em: https://www.laboratoriovirtual.fisica.ufc.br/dilatacao-termica.Acesso em 18
de novembro de 2021.

[6] Henrique, Carlos Siqueira, ´´Juntas de dilatação ajudam a evitar fadiga estrutural de pontes e
viadutos`` em AECweb. Acesso em 18 de novembro de 2021. disponível em
https://www.z.com.br/revista/materias/juntas-de-dilatacao-ajudam-a-evitar-fadiga-estrutural-de-
pontes-e-viadutos/14462
