By Columbus McKinnon
CM® - Pega-Vigas (Beam-Clamp)
DICAS PARA OPERAR CARGA COM SEGURANÇA.
SER PRUDENTE É...
Estudar o Manual do Fabricante,
mesmo que você seja um operacor
experiente em movimentacão de
cargas.
SER PRUDENTE É...
Nunca torcer a corrente
ou virar o bloco ao
contrário. Também
nunca enrole uma
corrente de roletes.
SER PRUDENTE É...
Nunca usar a corrente
de carga como linga.
Consulte a CM® para
lingas apropriadas.
2
SER PRUDENTE É...
Manter sempre a talha
centralizada sobre a carga
antes do içamento. Tração
latral excessiva pode danificar
a talha, o trole ou a corrente...
não transporte cargas
lateralmente.
SER PRUDENTE É...
Fazer sempre uma
inspeção visual da
talha antes de
iniciar uma
operação verifique os
ganchos, a corrente
de carga, chaves
limitadoras e freios.
Certifique-se que
tudo encontra-se em
condições de operacão.
SER PRUDENTE É...
Nunca exceder a
capacidade de carga
da talha ou acessórios.
Existem modelos
apropriados para cada
tarefa. Certifique-se que
os suportes de suspensão
estão dimensionados
para a carga. Em caso
de dúvidas não execute a
operacão.
 CM® - Pega-Vigas (Beam-Clamp)

DICAS PARA OPERAR CARGA COM SEGURANÇA.

SER PRUDENTE É... SER PRUDENTE É...

Não operar uma talha até os limites Nunca deixar
extremos da corrente de carga. A cargas
chave limitadora destina-se somente a suspensas por
paradas de fim de curso.
longo período
ou quando
o operador
não estiver
presente.

SER PRUDENTE É... SER PRUDENTE É...

Utilizar um Nunca
recolhedor colidir a
de correntes talha com
quando outras
necessário. talhas.

SER PRUDENTE É... SER PRUDENTE É...

Nunca utilizar uma Levantar cuidadosamente
talha para transportar a carga. Nunca
pessoas. levantar aos trancos.
Nunca transportar Sempre faça a
carga sobre elevação da carga em
pessoas. linha reta, nunca em
ângulo.

3
 CM® - Pega-Vigas (Beam-Clamp)
DICAS PARA OPERAR CARGA COM SEGURANÇA.
SER PRUDENTE É...
Nunca operar uma talha além do
seu ciclo projetado de trabalho.
Não acione a talha aos solavancos
desnecessários.
SER PRUDENTE É...
• Assegurar-se que a carga está
equilibrada e presa na corrente
de carga.
• Assegurar-se que a linga é
própria para a carga e se o
gancho é apropriado e que
esteja fechado (trava de
segurança)
SER PRUDENTE É...
• Utilizar o bom senso no
transporte de cargas. Observar
para onde está indo.
• Assegurar-se que a corrente
de carga está assentada de
maneira apropriada no côncavo
do gancho e com a trava de
segurança esteja fechada.
4
SER PRUDENTE É...
Assegurar-se que a carga esteja livre
para movimentacão. A área deve estar
desobstruída.
SER PRUDENTE É...
• Ao operar a talha, estar atento
ao movimento da carga para
evitar acidentes com pessoas
que possam estar passando
pelo local.
• Ser um operador de talha atento
e cortês.
LEIA ATENTAMENTE...
Não opere nenhum produto se
não esteja de acordo com as
instruções aqui recomendadas..
SEGUINDO ESTAS REGRAS
VOCÊ ESTARÁ GARANTINDO
A SUA SEGURANÇA E DE
OUTROS COMPANHEIROS DE
TRABALHO.
 CM® - Pega-Vigas (Beam-Clamp)

Introdução
Os produtos da Columbus McKinnon Corporation são produzidos com tecnologia de ponta e
padrões internacionais de engenharia geralmente aceitos.
No entanto, a manipulação incorreta ao usar os produtos, podem causar riscos de acidentes
ao usuário, além de danos materiais. A empresa operadora é responsável pela devida
instrução e capacitação do pessoal de operação.
Para isto, todos os operadores devem ler este manual de instruções antes da operação inicial
ou solicite treinamento.
Estes procedimentos se destinam a familiarizar o usuário com o produto e capacitá-lo a
utilizá-lo plenamente na extensão de suas possibilidades projetadas.
As instruções de operação contêm informações importantes sobre como operar o produto de
forma segura e econômica.
Agindo em conformidade com estas instruções ajuda a evitar perigos, reduzir os custos de
reparo e tempos de parada e ainda, aumentar a confiabilidade e a vida útil do produto.
O manual de instruções deve estar sempre disponível no local onde o produto é operado.
Além das instruções de funcionamento e do manual de prevenção de acidentes em vigor para
o respectivo país e área onde o produto é utilizado. Os regulamentos geralmente aceitos para
trabalho seguro e profissional também devem ser respeitados. O pessoal responsável pela
operação, manutenção ou reparo do produto deve ler, entender e seguir estas instruções de
operação.
As medidas de proteção indicadas só fornecerão a segurança necessária se o produto
for operado, instalado corretamente e/ou mantido de acordo com as instruções aqui
recomendadas.
A empresa operadora dos produtos tem o compromisso de garantir o funcionamento seguro
e sem problemas.

Operação Correta

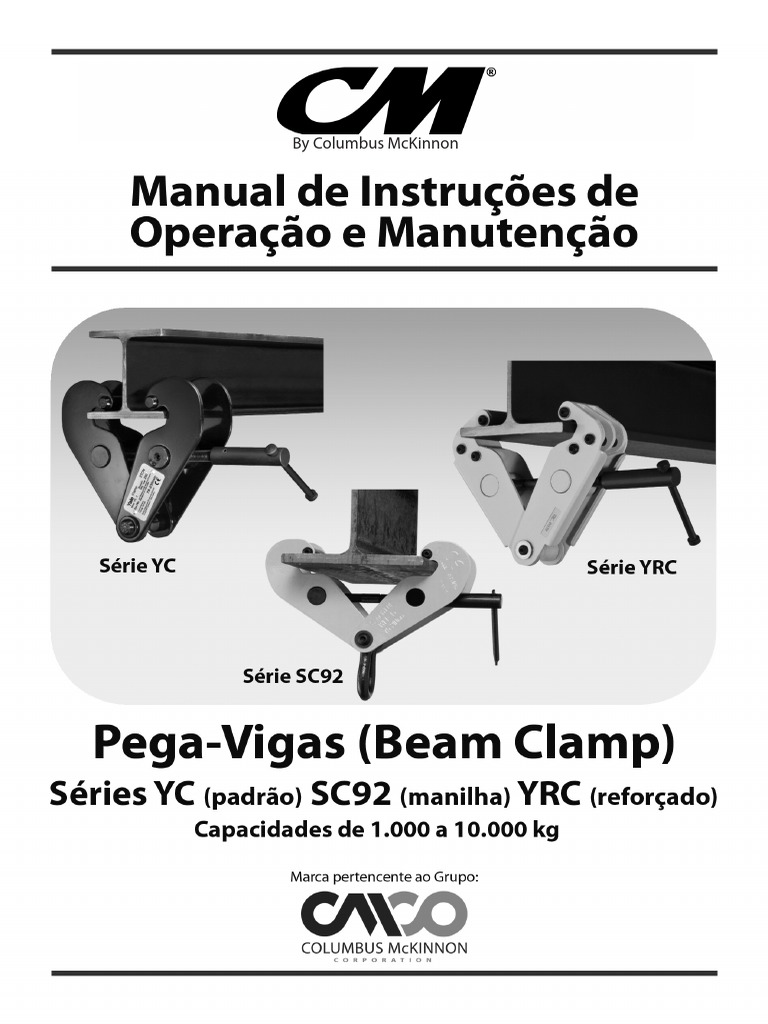

• Os Pega-vigas são usados para fornecer um ponto de fixação rápido e versátil para
equipamento de elevação. Os Pega-vigas estão fixados em uma viga ou RSJ horizontal fixa.
• A versão reforçada YRC é extremamente robusta e apresenta dimensões mais compactas.
• O SC92 dá destaque a grilhão em vez de um pino de carga como o ponto de fixação.
• Qualquer uso diferente ou superior é considerado incorreto. A Columbus Mckinnon
Corporation não aceitará qualquer responsabilidade por danos resultantes de tal uso. O
risco é assumido pelo usuário ou pela empresa operadora.
• A capacidade de carga das unidades é o limite de carga máxima de trabalho (WLL).
• A seleção e cálculo da estrutura de suporte adequada são de responsabilidade da empresa
operadora.
• A viga de aço selecionada como o ponto de fixação e sua estrutura de apoio devem ser
projetados para as cargas máximas esperadas (peso morto da braçadeira viga + capacidade
de carga, incluindo correntes etc).
• Não pode ser utilizado para o arraste de vigas, nem tão pouco para movimentação de
cargas laterais à viga (ver fig. 1 para o carregamento correto).

5
 CM® - Pega-Vigas (Beam-Clamp)
• O operador deve assegurar-se que a
talha esteja fixada de uma forma que
seja possível operá-la sem expor a si ou
a outros e a carga içada ao perigo.
• O operador só pode começar a mover
a carga depois desta ter sido instalada
corretamente e todas as pessoas
estarem fora da zona de perigo.
• Não permita que pessoas permaneçam
ou passem sob uma carga suspensa.
• O Pega-vigas pode ser usado a
temperaturas ambiente entre -10ºC e
+50ºC. Consulte o fabricante no caso de
condições extremas de trabalho.
• Antes do funcionamento do Pega-
vigas em ambientes especiais (alta
umidade, salgado, cáustico, alcalino)
ou movimentação de mercadorias
perigosas (por exemplo, compostos de
fundição, materiais radioativos), consulte
o fabricante para o orientações.
• Os pinos de suporte ou outro acessório
de elevação de carga deve ter espaço
suficiente no gancho da talha e ser
livremente articulado.
• Para fixar uma carga, apenas
equipamentos aprovados e certificados
para içamento devem ser usados.
• A correta operação envolve o • As garras de aperto devem se fechar
cumprimento das instruções de operação
e o cumprimento das instruções de
manutenção.
Dicas de Operação - exemplos
• Não exceda a capacidade de carga
nominal (WLL) do pega-vigas ou da
estrutura de apoio.
• Não utilizar para elevação de cargas.
Eles são pontos de suspensão e não
dispositivos de elevação (ver fig. 7).
• Remover ou cobrir etiquetas, sinais de
alerta, de informação ou a identidade
visual é proibido.
6
• É proibido usar a unidade como
aterramento durante a soldagem (fig. 2).
• Suspensão incorreta e carregamento
lateral do acessório de elevação de carga,
ou seja, remoção lateral é proibido, (Fig.
3).
• Não utilize o Pega-vigas para a
suspensão de pessoas (Fig.5).
• Não use a haste roscada para elevar e/
ou colocar cargas por meio de cordas,
correias ou correntes.
• Nunca toque em partes / peças em
movimento.
• Não permita que a unidade caia
de grande altura, sempre colocá-la
corretamente no chão.
• A unidade não deve ser utilizada em
ambientes potencialmente explosivos.
• Nunca choque a carga (nunca bata/
nunca deixe a carga sofrer impacto).
Montagem Correta
• Abra o acessório de elevação de carga,
girando o eixo anti-horário até que possa
ser estabelecido sobre a viga (Fig 6).
• Ao girar no sentido horário do eixo, o
acessório de elevação de carga está
fechado.
completamente em torno da lateral da
viga, (Fig. 8).
• O YC e YRC podem ser protegidos
contra afrouxamento acidental ou
abertura. Para fazer isso, o parafuso sem
cabeça (Fig. 10, Pos. 8) que é montado
ao longo da porca (Fig. 10, Pos. 9), deve
ser apertado com uma chave allen.
Uma arruela de cobre na ponta do pino
roscado previne danos ao eixo.
• Quando remover o Pega-vigas o
parafuso tem que ser solto primeiro.
• A carga deve sempre ser içada no centro
da lingueta ou da porção mais fina da
barra de suspensão.
 CM® - Pega-Vigas (Beam-Clamp)
Montagem Incorreta
• As extremidades das abas das vigas
não podem ser apoiadas de qualquer
maneira. O pega-vigas deve ser fixado
de maneira que envolva as laterais da
viga nos pontos corretos. Para este
procedimento siga a maneira correta
vista nas figuras 8 e 9 das montagens
corretas.
Inspeções antes de iniciar o
trabalho
Antes de iniciar o trabalho, inspecionar
visualmente a unidade, incluindo a
suspensão, o equipamento de apoio e a
estrutura para dedectar possíveis defeitos
ou deformações, danos, rachaduras,
desgaste e marcas de corrosão.
Verifique também a talha e/ou carga se
estão corretamente posicionados. Verifique
o fuso roscado do Pega-vigas após cada
operação a fim de verificar que encontra-
se devidamente ajustado.
Inspecção da estrutura de suporte
• A estrutura de suporte deve ser
selecionada de modo que tenha
estabilidade suficiente. Certifique-se de
de que as forças esperadas possam ser
absorvidas de forma segura.
• Certifique-se de que nenhum
carregamento adicional inadmissível
possa ocorrer como resultado de
levantamento da talha (por exemplo,
puxar lado)
• A seleção e o cálculo da estrutura
de suporte adequado são de
responsabilidade da empresa operadora.
Inspeção de pino do suporte
• O pino de suporte deve ser verificado
para certificar-se se não há rachaduras,
deformações, danos, desgaste e marcas
de corrosão.
Inspeção da montagem da viga
• Verifique o ajuste do eixo roscado. Volte
a apertar o pino de fixação, conforme
necessário.
Inspeção e manutenção
e reparos
De acordo com normas nacionais e
internacionais de prevenção e segurança
equipamentos de elevação devem ser
inspecionados:
- de acordo com a avaliação de risco da
empresa operadora,
- antes da primeira operação,
- antes da unidade ser colocada em serviço
novamente, após muito tempo desligada,
- depois de alterações significativas,
- Como sempre, pelo menos a cada
seis meses por uma pessoa habilitada
competente.
ATENÇÃO: Condições de funcionamento
reais (por exemplo, funcionamento em
instalações de galvanização) podem
determinar intervalos mais curtos de
inspeção.
Trabalho de reparo só pode ser realizado
por uma oficina especializada que utiliza
peças originais CMCO. A inspeção (que
consiste principalmente de uma inspeção
(um exame) visual e uma verificação de
função (funcionalidade)) deve determinar
que todos os dispositivos segurança
estejam completos e plenamente
operacional e cobrir a condição da
unidade, suspensão, equipamentos e
7
 CM® - Pega-Vigas (Beam-Clamp)
estrutura de suporte no que diz respeito • Proteja a unidade contra a contaminação,
a danos, desgaste, corrosão ou qualquer umidade e danos utilizando-se de uma
outras alterações. cobertura (embalagem) adequada.
A operação inicial e inspeções recorrentes • Se a unidade for ser usada novamente,
devem ser documentadas. depois de ter sido retirada de serviço, ela
Se necessário, os resultados das deve ser inspeccionada outra vez, por
inspecções e reparos adequados devem uma pessoa competente (capacitadada).
ser verificados (analisados)
Danos na pintura devem ser retocados, Descarte
a fim de evitar a corrosão. Todas as
articulações e superfícies deslizantes Quando já estiver inapropriado para
devem ser ligeiramente lubrificada. No utilização, descarte as partes do pega-
caso de contaminação pesada, a unidade vigas de acordo com as normas legais.
deve ser limpa. Maiores informações e instruções
Em especial, verificar as dimensões do operacionais podem ser encontradas no
pino de apoio. site:
Verifique se o eixo roscado está www.camlok.co.uk (em inglês).
suficientemente lubrificado.
Reparos só podem ser realizados por
oficina autorizada que utiliza peças de
reposição originais CMCO.
Após os reparos serem realizados e após
longos períodos sem utilização, a talha
deve ser inspecionado novamente antes
de sua posta em serviço de novo.
As inspeções devem ser iniciadas pela
empresa operadora.

Transportes, armazenagem,
paradas e descartes
Observe o seguinte para o transporte de
unidades:
• Não deixe cair nem jogue a unidade,
sempre depositá-la cuidadosamente
• Usar meios de transporte adequados.
Estes dependem das condições do local.
• Observe o seguinte para armazenamento
ou parada temporariamente:
• Guarde a unidade em um lugar limpo e
seco.

8
 CM® - Pega-Vigas (Beam-Clamp)

Figura 3

Figura 1

15º Figura 2

Figura 6

Figura 5

Figura 4
Figura 8
Figura 9

Figura 7

9
 CM® - Pega-Vigas (Beam-Clamp)

3 6
5 9
4
8 7
Figura 10

1. Placa lateral 4. Parafuso 7. Barra de suspensão

2. Pino espaçador 5. Porca esquerda de 8. Parafuso sem cabeça
3. Porca direita de tensionamento 9. Porca longa
tensionamento 6. Manopla de ajuste

10
 CM® - Pega-Vigas (Beam-Clamp)

Modelo *Cap. de Largura da

Carga viga
(WLL) kg (mm)
YC-1 1000 75 - 230
YC-2 2000 75 - 230
YC-3 3000 80 - 320
YC-5 5000 90 - 320
YC-10 10000 90 - 320

Modelo *Cap. de Largura da

Carga viga
(WLL) kg (mm)
SC92-1 1000 75 - 210
SC92-2 2000 75 - 210
SC92-3 3000 100 - 270
SC92-3L 3000 75 - 305
SC92-5 5000 100 - 270
SC92-5L 5000 75 -305
SC92-10 10000 75 -305
SC92-15 15000 75 -305
SC92-20 20000 300 - 410

Modelo *Cap. de Largura da

Carga viga
(WLL) kg (mm)
YRC-1 1000 75 - 230
YRC-2 2000 75 - 230
YRC-3 3000 80 - 320
YRC-5 5000 90 - 320
YRC-10 10000 90 - 320

11
Todos os produtos citados neste manual podem sofrer alterações de fabricação sem prévio
aviso.
A linha de pegadores é fabricada pela Columbus McKinnon Corporation, com sede nos
EUA.
Toda a linha é comercializada no Brasil através de sua filial, Columbus McKinnon do Brasil
Ltda., que além da venda presta assistência técnica a todos os produtos. Está instalada em
Carapicuíba, na Grande São Paulo e possui uma sucursal (vendas e Assistência Técnica)
em Abreu e Lima, na região Metropolitana do Recife - Pernambuco. Além disso, a CM do
Brasil nomeia empresas para prestarem Assistência Técnica em Todo o País (veja no site).

CMDB - BC - versão 01 - 10/2014

COLUMBUS McKINNON DO BRASIL LTDA.

São Paulo Pernambuco

Estrada da Fazendinha, 1.169 Av. Assedipe S/N - Galpão 02 - Dist. Indl.
Carapicuíba - SP - 06351-040 Abreu e Lima - PE - 53520-785
Tel.: 55 (11) 4613-4900 Tel.: 55 (81) 3542-7400
atecnica@cmdobrasil.com.br cm.nordeste@cmdobrasil.com.br

www.cmdobrasil.com.br
