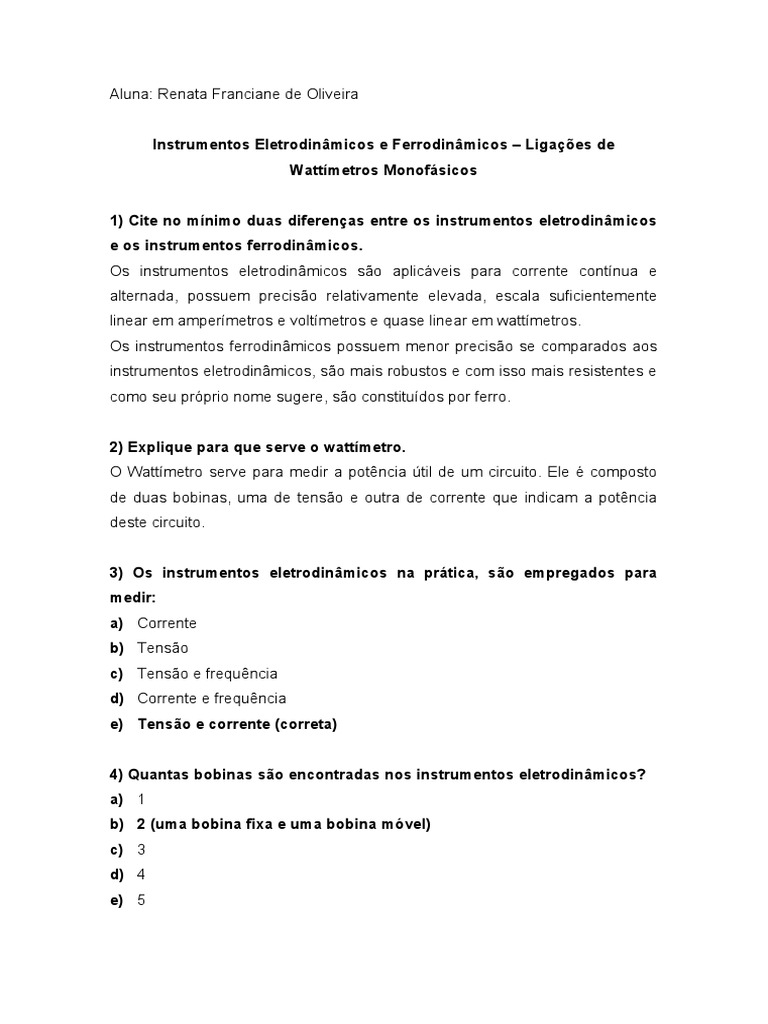

Instrumentos Eletrodinâmicos e Ferrodinâmicos – Ligações de
Wattímetros Monofásicos
1) Cite no mínimo duas diferenças entre os instrumentos eletrodinâmicos
e os instrumentos ferrodinâmicos. Os instrumentos eletrodinâmicos são aplicáveis para corrente contínua e alternada, possuem precisão relativamente elevada, escala suficientemente linear em amperímetros e voltímetros e quase linear em wattímetros. Os instrumentos ferrodinâmicos possuem menor precisão se comparados aos instrumentos eletrodinâmicos, são mais robustos e com isso mais resistentes e como seu próprio nome sugere, são constituídos por ferro.
2) Explique para que serve o wattímetro.
O Wattímetro serve para medir a potência útil de um circuito. Ele é composto de duas bobinas, uma de tensão e outra de corrente que indicam a potência deste circuito.
3) Os instrumentos eletrodinâmicos na prática, são empregados para
medir: a) Corrente b) Tensão c) Tensão e frequência d) Corrente e frequência e) Tensão e corrente (correta)
4) Quantas bobinas são encontradas nos instrumentos eletrodinâmicos?
a) 1 b) 2 (uma bobina fixa e uma bobina móvel) c) 3 d) 4 e) 5 5) Quais são os tipos de amortecimentos encontrados no instrumento ferrodinâmico? a) mecânico e frenético b) magnético e elétrico c) suave e mecânico d) mecânico e magnético (correta) e) eletrodinâmico e magnético
6) Os aparelhos eletrodinâmicos baseiam-se na interação entre as
correntes elétricas que atravessam: a) duas bobinas fixas b) duas bobinas móveis c) uma bobina fixa d) uma bobina móvel e) uma bobina fixa e uma bobina móvel (correta)
7) Qual das figuras abaixo representa a simbologia de um instrumento
ferrodinâmico? a) (correta) b) c) d) e)
8) Qual a unidade de grandeza que o wattímetro tem a finalidade de
medir? a) Volts b) Ampère c) Joule d) Ohm e) Watt (correta)
9) O wattímetro pode medir:
a) somente em CA (correta) b) somente em CC c) em ambos, CA e CC
10) Complete: Na situação de regime de cargas equilibradas a intensidade da corrente elétrica nas três fases é igual e os ângulos de esfasamento das três fases são iguais.
