Manual Usuário Carreta Transbordo VTX-5022

Manual do Usuário – Carreta Transbordo VTX-
VTX-5022

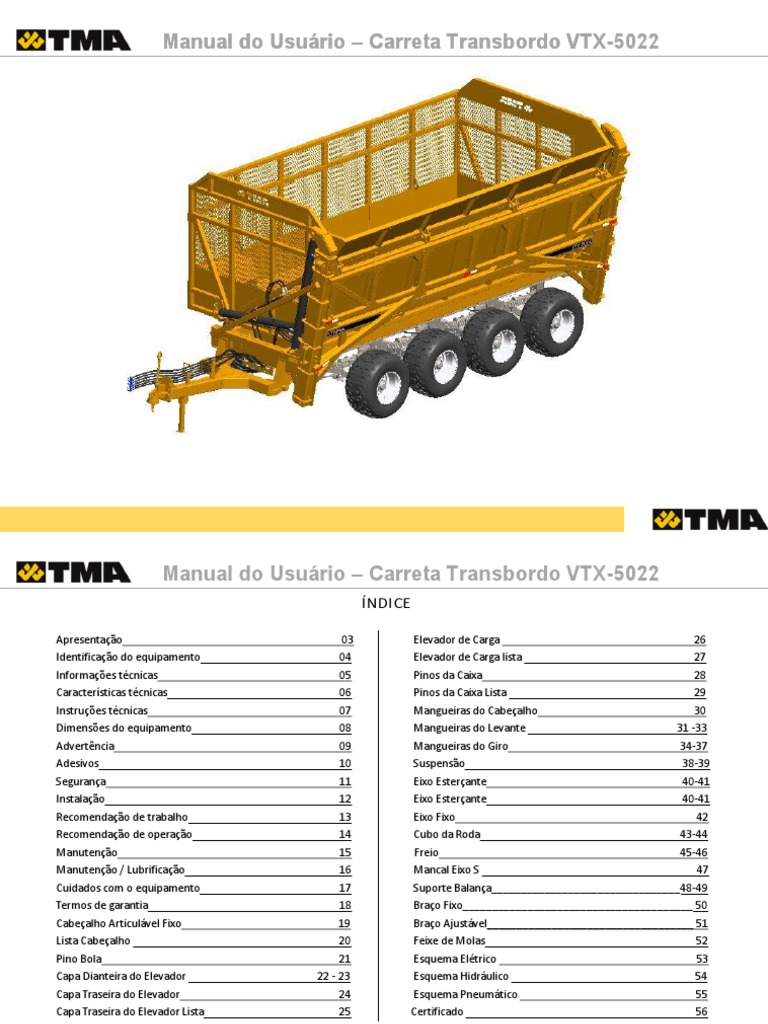

Manual do Usuário – Carreta Transbordo VTX-5022
ÍNDICE
Apresentação 03 Elevador de Carga 26

Identificação do equipamento 04 Elevador de Carga lista 27
Informações técnicas 05 Pinos da Caixa 28
Características técnicas 06 Pinos da Caixa Lista 29
Instruções técnicas 07 Mangueiras do Cabeçalho 30
Dimensões do equipamento 08 Mangueiras do Levante 31 -33
Advertência 09 Mangueiras do Giro 34-37
Adesivos 10 Suspensão 38-39
Segurança 11 Eixo Esterçante 40-41
Instalação 12 Eixo Esterçante 40-41
Recomendação de trabalho 13 Eixo Fixo 42
Recomendação de operação 14 Cubo da Roda 43-44
Manutenção 15 Freio 45-46
Manutenção / Lubrificação 16 Mancal Eixo S 47
Cuidados com o equipamento 17 Suporte Balança________________________________48-49
Termos de garantia 18 Braço Fixo_______________________________________ 50
Cabeçalho Articulável Fixo 19 Braço Ajustável___________________________________ 51
Lista Cabeçalho 20 Feixe de Molas 52
Pino Bola 21 Esquema Elétrico 53
Capa Dianteira do Elevador 22 - 23 Esquema Hidráulico 54
Capa Traseira do Elevador 24 Esquema Pneumático 55
Capa Traseira do Elevador Lista 25 Certificado 56
Manual Técnico e Peças 2

Apresentação
Você acaba de adquirir um equipamento com a qualidade TMA Máquinas.
Localização da empresa:
Cidade: Ribeirão Preto - SP
Bairro: Parque Industrial Quito Junqueira
Av. Thomaz Alberto Whately Nº 3100 CEP: 14075-380
Telefone de Contato
(55) 16 3969 4933
e-mail: contato@tmamaquinas.com.br
Site: www.tmamaquinas.com.br

Identificando o Equipamento
1º Localize a plaqueta de identificação.
2º Verifique junto à documentação se os

números conferem.
É muito importante que o numero de série seja

preservado.

Informações Técnicas
Modelo: VTX – 21.000
Capacidade Volumétrica:52m3 Capacidade de Carga: 22.000kg
Bitola: 3000mm – Opcional 2800mm e 2400mm
Pneus Alta flutuação – 600/50 – 22,5”
Suspensão quadrem com eixo esterçante de 30º - Menor arrasto
Cabeçalho: Articulado e regulável / Fixo e articulado
Tara aproximada: 14,000kg
Estrutura analisada por cálculo estrutural e devidamente reforçada
Pressão de trabalho: 125bar / 1800psi
Vazão de óleo: 120lts

CARACTERÍSTICAS TÉCNICAS:
O transbordo de cana picada VTX-21.000 foi desenvolvido para atender as mais severas condições de trabalho no transbordo de cana picada.
Com um projeto de construção simples, para facilitar a operação e a manutenção do equipamento e vigas estruturais dimensionadas para suportar
cargas estáticas e dinâmicas, apresenta alta robustez e tecnologia ,destacando-se junto aos demais transbordos disponíveis no mercado.
Destaques:
• Elevador de carga reforçado;

• Caixa de transbordamento com 4 articulações;
• Evita o pisoteio de soqueiras;
• Possibilidade de maximizar canteiros nas entrelinhas de cana-de-açúcar;
• Baixa compactação do solo;
• Pneus de alta flutuação;
• Manobra avante: facilidade de manobras com maior ângulo de esterçamento e menor raio de giro
• Robustez estrutural;
• Capacidade de carga nominal de 46 m³;
• Assistência técnica TMA.
A TMA MÁQUINAS E SISTEMAS PARA AGRICULTURA Ltda., ou seu representante, faz a entrega técnica do equipamento, orientando o usuário, mas
na eventualidade de quaisquer dúvidas, procure um de nossos revendedores autorizados ou entre em contato com nosso departamento de
Assistência Técnica, teremos o maior prazer em atendê-lo.
É necessário ler atentamente este manual antes da utilização do equipamento, observando todos os aspectos de operação, manutenção e
segurança.
A TMA MÁQUINAS E SISTEMAS PARA AGRICULTURA Ltda.

sente-se orgulhosa pela sua confiança e agradece a preferência.

Instruções Técnicas
Siga atentamente as informações contidas nesse manual
O procedimento operacional correto conserva o equipamento além de evitar danos estruturais

e acidentais, aumentando a vida útil do equipamento e a segurança do operador.
É de extrema importância que este manual seja entregue ao operador do equipamento para
sua necessária leitura e compreensão.
Caso o equipamento seja operado incorretamente, causando danos, a GARANTIA não será
atendida.
Assim que receber o equipamento, certifique-se junto à entrega técnica, que o equipamento
esteja em ordem, sem avarias e seus documentos devidamente preenchidos.
Caso possua alguma avaria, entre em contato imediatamente com o revendedor TMA
máquinas.

Dimensões do Equipamento

Advertência - Atenção
Atenção: Sempre que encontrar este símbolo, verifique com muita atenção as informações
contidas nele.
É de extrema importância que sejam obedecidas as orientações contidas neste manual.
Atenção: Somente opere o equipamento com pessoas que estejam devidamente treinadas e
habilitadas a realizarem as tarefas necessárias para o trabalho. É importante familiarizar-se
com o Equipamento.
Antes de operar o equipamento faça sua manutenção preventiva.
Atenção: Ao transitar com o equipamento, tenha atenção com declives, evitando o capotamento.
Ao transitar em vias públicas é necessário observar e obedecer a legislação em vigor.
Jamais verifique vazamentos no circuito hidráulico com a mão, a alta pressão pode causar ferimentos graves.
Jamais transportar pessoas no equipamento. Não exceder o limite de capacidade de carga.
Perigo: Jamais realizar manutenção com o equipamento em funcionamento. Certifique-se que

o trator esteja desligado.
Faça reparos com a caixa de carga em descanso e apoiada.
A negligencia operacional pode causar risco de morte.

Descrição dos adesivos de segurança
1- Perigo: Indica risco de esmagamento e danos físicos devido aos movimentos do equipamento.
2- Importante: Leia o manual de instrução antes de iniciar a operação do equipamento.
3- Atenção: Alivie a pressão antes de desconectar as mangueiras hidráulicas ou outros condutores.
4- Advertência: Mantenha distância de no mínimo 25 metros do equipamento quando este estiver em operação.
5- Painel dianteiro: Conexão do equipamento com o trator (parte frontal da máquina).
6- Painel traseiro: Conexão do equipamento com o trator (parte traseira da máquina).

Segurança
ADVERTÊNCIAS:
Antes de iniciar o trabalho:
✓ Faça diariamente uma análise geral do equipamento conforme descrito neste manual;
✓ Familiarizar-se com todos os dispositivos e suas funções;
✓ Verificar o aperto das porcas de roda, parafusos, grampos da suspensão e a fixação do cabeçalho;
✓ Verificar a fixação da barra do trator para evitar que o transbordo se desengate da mesma;
✓ Verificar a interferência das mangueiras hidráulicas com a estrutura do equipamento.
Durante o trabalho:
✓ Não transportar pessoas no equipamento durante o trabalho e circulação;
✓ Não retirar nenhuma proteção com a máquina em funcionamento;
✓ Quando operar com o equipamento, não permitir que pessoas se mantenham próximas ou sobre o mesmo;
✓ Ao trabalhar em terrenos inclinados, proceder com cuidado procurando manter a estabilidade necessária;
✓ Conduzir o trator com velocidades compatíveis com a segurança, especialmente nos trabalhos em terrenos acidentados ou declives.
Manter o trator sempre engatado;
✓ Verificar se existe aquecimento no freio para evitar risco de incêndio.
✓ Manter a parte inferior da caixa de transbordo sem acúmulo de palhas para evitar que os tubos hidráulicos sofram danos.
Ao terminar o trabalho:
✓ Desengate as mangueiras hidráulicas e as enrole;
✓ Reparações, conservação, limpeza e eliminação de falhas de funcionamento, deverão ser feitas com o equipamento
completamente desengatado do trator;
✓ Ao fazer qualquer serviço na parte inferior da máquina, deve-se apoiá-la de forma adequada e desengatar o trator;
✓ Não utilizar roupas folgadas, pois podem enroscar no equipamento e ocasionar acidentes;
✓ Conferir o aperto de todos os parafusos da máquina periodicamente.

Instalação
Instalando o equipamento:
Para o funcionamento do transbordo, é necessário que o trator seja dotado de sistema pneumático e fazer a ligação elétrica das
válvulas solenóides.
1. Acople o transbordo ao trator;
2. Conectar as mangueiras hidráulicas ao comando do trator;
3. Conectar as mangueiras pneumáticas ao sistema do trator;
4. Conectar a tomada elétrica do transbordo ao trator.
Obs.: A tomada elétrica alimenta e controla sinalizações das lanternas traseiras do transbordo.
Faça sempre a instalação com pessoas capacitadas .
✓ A linha pneumática é de extrema importância para o funcionamento dos freios.
✓ A linha hidráulica é de extrema importância para o funcionamento hidráulico.
Mantenha sempre em perfeitas condições os itens acima, pois preserva a segurança e o funcionamento do equipamento.

Recomendações de trabalho
Mínimo
450mm
Aproximar na carroceria
✓ Nunca bascular a caixa do transbordo ✓ Nunca bascular a caixa do transbordo sem

sem antes elevar a caixa no mínimo estar próxima a carroceria do caminhão,
450mm, caso proceda incorretamente, pois haverá risco de tombamento.
poderá causar danos a estrutura.

Manutenção
Diariamente:
✓ Manter as colunas do elevador, chassi e tubos hidráulicos rígidos, livres de palhas e impurezas;
✓ Durante as paradas, tipo, espera da colhedora, espera do caminhão, proceda conforme acima com a limpeza.
✓ Verificar a interferência de mangueiras hidráulicas com a estrutura do equipamento e possíveis vazamentos nos cilindros;
✓ Verificar a calibragem e as condições dos pneus.
A cada 10 horas:
✓ Lubrificar rótula do pino de engate;
✓ Efetuar a calibragem dos pneus.
Durante as 10 primeiras horas,reaperto geral, porcas, parafusos, conexões etc.
A cada 40 horas:
✓ Lubrificar mancal de articulação da suspensão tandem;
✓ Verificar o nível do óleo hidráulico;
✓ Lubrificar as catracas do freio.
A cada 80 horas:
✓ Drenar a água do reservatório de ar comprimido.
✓ Lubrificar as rótulas dos cilindros hidráulicos.
A cada 250 horas:

✓ Verificar aperto de parafusos e porcas em geral;
✓ Verificar regulagem das lonas de freios.

Manutenção
Calibragem dos Pneus:
✓ Seguir as recomendações do fabricante do pneu;

✓ pressão recomendada pelo fabricante – 45 psi.
✓ Fazer a calibração sempre com os pneus frios, antes de iniciar a rodagem;

Uma vez por semana aferir a calibragem com manômetro.
OBS:
Nunca retire o ar dos pneus quentes, isto é, durante ou logo após a rodagem.
Verifique sempre se há fugas lentas de ar pela base ou núcleo da válvula. Coloque sempre tampas nas válvulas.
O pneu bem calibrado evita desgaste desnecessário e garante sua segurança e longevidade.
OBS:
Verificar diariamente os parafusos das rodas e principalmente do freio. Faça o reaperto

freqüentemente.
Reaperto de grampos de molas da suspensão;
Reapertar após o primeiro carregamento.
Reapertar após as 15 primeiras horas de trabalho.
Reapertar a cada 50 horas.
Após verificar periodicamente.

Manutenção / Lubrificação
Observar atentamente os pontos de lubrificação indicados com adesivo ou onde existir pontos
com engraxadeira. GRAXA
Tabela de Período
Itens Diário Semanal Mensal

Rótulas dos Cilindros x
Articulação da Caçamba x
Suspensão Quadrem x
Tubo do elevador x
Graxa Recomendada:
Graxa universal: A base de sabão – Lítio KP2K, conforme DIN 51502 e 51825;
Sistema hidráulico: Utilizar óleo 68.
Mantenha o tubo do elevador limpo e
sempre engraxado, desta forma ajuda a
Utilize sempre óleos e graxas de boa qualidade. evitar o desgaste por atrito.
Atenção
Antes de iniciar a operação observe se realmente o equipamento foi engraxado corretamente.

C U I D A D O S C O M O E Q U I PA M E N T O :
✓ Atenção aos adesivos de graxa fixadas no equipamento, lubrifique nesses pontos conforme necessário ou
tabela da pagina 17.
Cuidados diários com as mangueiras hidráulicas:
✓ Faça a identificação das mangueiras para facilitar a ligação dos engates;

✓ Evite que os engates das mangueiras hidráulicas tenham contato com impurezas;
✓ Sempre verifique se há interferência das mangueiras hidráulicas com a estrutura do equipamento;
✓ Proteja os engates com os tampões de borracha que sempre devem estar juntos das
mangueiras.
Cuidados com as roldanas e mancais de giro:
✓ Verifique com freqüência o estado dos pinos, roldanas e mancais do elevador de carga, da
caçamba e do rodado e os lubrifique.
✓ Não trabalhe com o equipamento se as roldanas e/ou mancais estiverem presos, travados ou com folgas.
• Faça sua correta manutenção antes de colocar o equipamento em operação.

Te r m o s d e g a r a n t i a
A TMA MÁQUINAS E SISTEMAS PARA AGRICULTURA LTDA, garante o equipamento identificado neste manual, obrigando-se a reparar ou substituir as peças ou
componentes que, em serviço e em uso normal, segundo as recomendações técnicas que estão indicadas neste manual apresentarem DEFEITOS DE FABRICAÇÃO, OU DE
MATÉRIA-PRIMA, obedecendo as seguintes regras:
PRAZO DE GARANTIA
A “GARANTIA” é de 6 meses, a partir da data de emissão da nota fiscal de venda ao primeiro proprietário.
A critério do fabricante, o período de garantia poderá ser estendido desde que pactuado no momento da compra.
APLICAÇÃO DA GARANTIA
A garantia será concedida desde que todas as condições de utilização e manutenção sejam seguidas conforme descrito no manual de instruções e após constar à
aprovação da análise conclusiva feita pelo setor técnico de pós-venda TMA.
O CERTIFICADO DE GARANTIA deverá estar respeitando as cláusulas escritas no contrato de compra e as condições gerais de garantia indicadas.
A TMA não se responsabiliza por “lucros cessantes” ou “perdas e danos” advindos de problemas apresentados por seus produtos.
PERDA DO DIREITO DE GARANTIA

O produto não for utilizado para os fins a que se destina;
Utilização do equipamento em desacordo com as recomendações técnicas, erros de manobra, sobrecargas de trabalho ou acidentes;
Manutenção realizada por pessoas ou entidades não autorizadas;
Utilização de peças e componentes não originais ou não fornecidas pela TMA;
Modificações, alterações ou transformações do equipamento ou de qualquer característica do projeto original;
Certificado de garantia em desacordo com as cláusulas do contrato.
ITENS EXCLUÍDOS DA GARANTIA

Defeitos e/ou desgastes decorrentes de acidentes, agentes da natureza, agentes químicos, aplicação inadequada;
Peças que apresentarem desgastes naturais pelo uso, salvo defeitos de fabricação, montagem ou de matéria prima;
Custo de transporte e peças substituídas, bem como deslocamento de técnico da TMA ou seu Revendedor.
OUTROS
Todos os equipamentos ou peças substituídas ao abrigo desta garantia serão de propriedade da TMA.
A garantia de equipamentos e peças substituídos extingue-se com o prazo de garantia do equipamento.
Eventuais atrasos na execução dos serviços não conferem direito ao proprietário à indenizações e nem a extensão do prazo de garantia.

Cabeçalho fixo – PF003492
Até 2019
LISTA DE MONTAGEM
POS. QTDE. CÓDIGO TÍTULO
1 1 PF003491 CABEÇALHO FIXO, ARTICULÁVEL
2 1 PF001587 ENGATE DO CABEÇALHO
3 2 PF001580 PARAFUSO 2" UNC x 382mm
4 2 PP001264 PORCA AUTO TRAV 2" UNC

Cabeçalho Articulado Fixo
A patir de 2020
LISTA DE MONTAGEM
1 1 PF020838 CJ CAMBÃO ARTICULADO SEM REGULAGEM
2 2 PF018121 PARAFUSO 2” UNC X 427mm
3 2 PF001299 PINO DE TRAVA DO APOIO DE ESTACIONAMENTO
4 1 PP001131 PINO QUEBRA DEDO 3/8”
5 1 PP000443 PARAF. CAB. SEXT. ½” X 2” UNC
6 1 PP000331 PORCA SEXT. AUTO TRAV. ½” UNC
7 1 PF003976 PÉ DE APOIO DE ESTACIONAMENTO
8 2 PP001264 PORCA AUTO TRAV. 2” UNC
9 2 PF016307 CORRENTE QUEBRA DEDO 12 ELOS
10 1 PF020582 ENGATE DO PINO BOLA
Manual Técnico e Peças

Engate – PF001587
Até 2019
LISTA DE PEÇAS
1 1 PF001417 FLANGE DO ENGATE
2 1 PF001588 ENGATE DO PINO BOLA
3 1 PP000107 ALENITE RETO 1/8" BSP
4 6 PP000095 ARRUELA DE PRESSÃO 5/8"
5 6 PP000307 PARAF SEXT 5/8" X 2" UNC G5
6 1 PP000333 PORCA AUTO TRAV 3/4" UNC
7 1 PP000898 PARAF. CAB. SEXT. 3/4" UNC x 4.1/2"
9 10 PP000321 PARAF CAB SEXT 1" X 3" UNC G5

ENGATE PINO BOLA ANO
2020
LISTA DE MONTAGEM
POS. QUANT. CÓDIGO TÍTULO
1 1 PF020588 CJ DE SOLDA FLANGE COM PINO BOLA
2 1 PF010912 FLANGE DO ENGATE
3 6 PP000308 PARAF SEXT 5/8" X 3" UNC G5
4 6 PP000338 PORCA SEXT. 5/8" UNC G5
5 1 PP000538 ENGRAXADEIRA 1/8" BSP 45º
6 1 PF001418 PINO BOLA DO ENGATE
7 1 PP008975 LINGA CORRENTE GR8 OK-1 16 MM 2 ELOS LIG
9 8 PP000321 PARAF SEXT 1" X 3" UNC G5 OXID
10 8 PP000446 PORCA SEXT 1" UNC
11 1 PP004184 PARAF SEXT 1 X 4 UNC RP 8.8

CAPA DIANTEIRA DO ELEVADOR

CAPA DIANTEIRA DO ELEVADOR

CAPA TRASEIRA DO ELEVADOR

ELEVADOR DE CARGA

ELEVADOR DE CARGA

PINOS DA CAIXA

PINOS DA CAIXA
LISTA DE MONTAGEM
1 2 PF004677 PINO Ø 45 X 300MM
2 4 PF015215 ARRUELA DE SEGURANÇA DA CAIXA
3 4 PP000841 PARAF SEXT ½’’ X 2.1/2’’ UNC G5
4 10 PP000331 PORCA SEXT. AUTO TRAV. ½’’ UNC
5 4 PP000770 PARAF. SEXT UNC ½’’ X 3.1/2’’ G5
6 2 PF002343 PINO Ø 45 X 219MM
8 2 PF002389 PINO Ø50 X 205 MM

MANGUEIRA DO CABEÇALHO
LISTA DE MONTAGEM
1 6 F00010565 PROTETOR ENGATE HIDRAULICO ½’’ FEMEA
2 6 PP001157 ENGATE RÁPIDO HIDRAULICO ½ NPT MACHO
3 4 PP009100 MANG ¾’’ X 4000MM FG45 X MA NPT
4 2 PP009108 MANG 5/8’’ X 3500MM FG45 X MA NPT

KIT MANGUEIRAS DO LEVANTE
14

KIT MANGUEIRAS
LISTA DE MONTAGEM
1 1 PP001023 CILINDRO HID. D.A. Ø5’’ HASTE Ø3.1/2’’ CURSO 2000MM
2 1 PF003093 PINO INFERIOR DO CILINDRO Ø50 X 155 MM
4 1 PP009103 MANG ¾’’ X 800MM FG00 X FG90
5 2 PP009144 UNIÃO PAINEL 1.1/16 JIC X 1.1/16 UNF
6 1 PP009101 MANG ¾’’ X 1350MM FG00 X FG90
7 2 PP009109 ADAP MACHO 1.5/16 JIC X 1.1/16 UNF
9 1 PP000331 PORCA AUTO TRAV ½’’ UNC
10 1 PP000330 PORCA AUTO TRAV 3/8’’ UNC
11 1 PP000643 PARAF SEXT 3/8’’ X 5’’ UNC G5 RP
12 1 PP000496 PARAF SEXT 5/16’’ X ¾’’ UNC G5
13 1 PP000637 ARRUELA PRESSÃO 5/16’’ PESADA
14 1 PP000626 ROTULA GE 50 DO


LISTA DE MONTAGEM
1 1 PP001023 CILINDRO HID. D.A. Ø5’’ HASTE Ø3.1/2’’ CURSO 2000MM
2 1 PF003093 PINO DO CILINDRO Ø50 X 165 MM COM FLANGE
4 1 PP009101 MANG ¾’’ X 1350MM FG00 X FG90
5 2 PP009144 UNIÃO PAINEL 1.1/16 JIC X 1.1/16 UNF
6 1 PP009102 MANG ¾’’ X 1700MM FG00 X FG90
9 1 PP000331 PORCA AUTO TRAV ½’’ UNC
10 1 PP000330 PORCA AUTO TRAV 3/8’’ UNC
13 2 PP009112 TEE VERTICAL 1.1/16 JIC
14 1 PP000637 ARRUELA PRESSÃO 5/16’’ PESADA

KIT MANGUEIRAS DO GIRO

LISTA DE MONTAGEM
1 1 PP000382 CILINDRO HID. D.A. Ø5’’ CURSO 2000MM
2 1 PF003583 PINO DO CILINDRO Ø50 X 150MM
3 2 PP009104 MANG ¾’’ X 2600MM FG45 X MA
4 1 PP009106 MANG ¾’’ X 2200MM FG90 X FG90 – 180º
5 1 PP009105 MANG ¾’’ X 2100MM FG00 X FG90
6 2 PP009112 TEE VERTICAL 1.1/16 JIC
8 2 PP009113 JOELHO COM PORCA GIRATÓRIA 1.1/16 JIC
10 1 PP000330 PORCA AUTO TRAVANTE 3/8’ UNC
12 1 PP000637 ARRUELA DE PRESSÃO 5/16’’ PESADA



MANGUEIRAS DE
LUBRIFICAÇÃO
3
2
Mangueira
Localizada Atrás
do Cilindro de
1 Levante.
Item Qtde DESCRIÇÃO Código
1 2 MANG 1/4" X 2500 MM FG00 X FG90 PP009116
2 2 MANG 1/4" X 1830 MM FG00 X FG00 PP009115
3 2 MANG 1/4" X 1830 MM FG00 X FG90 PP009114
4 6 ADAPT RET FEM 9/16 JIC X 1/8 BSP PP008953
5 6 ADAPT RET JIC 9/16 X 1/8 NPT PP008950
Mangueira
Atenção: Os Itens 4 e 5 são para fixação das mangueiras
Localizada na
no equipamento.
Lateral com
elevador
Suspensão – Bitola 2400, 2800 e 3000mm

Lista – Suspensão
01 01 SUPORTE CENTRAL DIREITO PP004462
02 01 SUPORTE CENTRAL ESQUERDO PP004461
03 03 BARRA DISTANCIADORA 1385MM ( BITOLA 3000 e 2800 ) PP004467
03 03 BARRA DISNTANCIADORA 985mm ( BITOLA 2400 ) PP004480
04 01 BARRA DISTANCIADORA 1350MM ( BITOLA 3000 e 2800) PP004466
04 01 BARRA DISTANCIADORA 950mm ( BITOLA 2400 ) PP004479
05 04 FEIXE DE MOLAS R100P748 PP004182
06 04 FEIXE DE MOLAS R100P747 PP004181
07 02 EIXO ESTERSANTE ( BITOLA 3000 ) PP004453
08 02 EIXO FIXO COM FREIO ( BITOLA 3000 ) PP004459


Suspensão – Bitola 2400, 2800 E 3000mm

Lista – Suspensão
01 03 SUPORTE COM BALANÇA CENTRAL PP004461
02 03 SUPORTE COM BALANÇA CENTRAL PP004462
03 03 BARRA DISTANCIADORA Ø57X5 1385MM PP004467
04 01 BARRA DISTANCIADORA Ø57X5 1350MM PP004466
05 04 FEIXE DE MOLAS R100P748 E0930 3X15 4X15 PP004182

06 04 FEIXE DE MOLAS R100P747 E0930 3X15 4X15 PP004181
07 02 SUPORTE FRONTAL PP004460
08 02 SUPORTE TRASEIRO PP004463

09 02 CHAPA DE APOIO DOS SUPORTES PP004465
10 08 PLACA DE FIXAÇÃO DO EIXO PP004471
11 08 PLACA SUPORTE DO BRAÇO PP004470
12 16 GUIA DO GRAMPO PP004433
13 16 GRAMPO R M22X1,5 PP004432
14 04 BRAÇO TENSOR AJUSTAVEL L360 PP004469
15 04 BRAÇO TENSOR FIXO L360 PP004468
16 32 PORCA AUTO TRAV. M22X1,5 CS10 THIN DIN985 ZINCADO PP004504

Kit desgaste balança
LISTA DE MONTAGEM
1 1 PP010372 BALANÇA CENTRAL LS100 EA 490
2 1 PP006243 KIT BUCHA DE DESGASTE SUSPENSÃO
3 1 PP010377 CONJUNTO SUPORTE DA BALANÇA
4 1 PP006242 KIT PINO DA BALANÇA

Braço Tensor ajustável – PP004469
Nota:
Braço vendido somente como conjunto através do código PP004469
O desenho explodido é apenas para orientação na manutenção.
Apenas a bucha de desgaste item ( 6 ) é peça de reposição PP004449

Braço Tensor ajustável – PP004469

01 1 FUSO DE REGULAGEM M36X2 *
02 1 CABEÇA DA BIELA DIR. M36X2 *
03 1 CABEÇA DA BIELA ESQ. M36X2 *
04 4 PARAF. CAB. SEXT. M10x1,5 L055 8.8 *
05 4 PORCA SEXT. M10x1,5 *
06 04 BUCHA DE DESGASTE PP004449
07 4 ARRUELA Ø25 x Ø70 x 5 *
08 2 PARAF. CAB. SEXT. M24x2 L200 8.8 ZINCADO *
09 2 PORCA M24x2 *

Braço tensor fixo – PP004468
Nota:
Braço vendido somente como conjunto através do código PP004468
O desenho explodido é apenas para orientação na manutenção.
Apenas a bucha de desgaste item ( 2 ) é peça de reposição PP004449

Braço tensor fixo – PP004468

01 1 BRAÇO FIXO *
02 4 BUCHA DE DESGASTE PP004449
03 4 ARRUELA Ø25 x Ø70 x 5 *
04 2 PARAF. CAB. SEXT. M24x2 L200 8.8 ZINCADO *
05 2 PORCA M24x2 *

Cubo de roda

Lista Cubo de roda
01 1 PARAFUSO M08X1,25 L010 PP004518
02 1 CALOTA 125 ADR PP004501

03 2 PINO ELÁSTICO 5 X 65 PP004492
04 1 PORCA CASTELO M58X1.50 CH80 H38 PP004505
05 1 ARRUELA DE SEGURANÇA M58 PP004506
06 1 ROLAMENTO ROLOS CONICO 33114 PP004542
07 1 SELO INTERNO 1092 PP004522
08 10 PORCA M22X1.50 CH32 PP004504

09 1 CUBO F10 22 120-140 280-335 PP004507
11 1 ROMAMENTO ROLOS CONICO 33018 PP004541

12 1 RETENTOR INDUSTRIALE 092/140 PP004494
13 1 TAMBOR 406X120 F10 22 335-280 PP004526
14 10 PARAFUSO M22X1,50 L086 PP004525

Eixo Direcional
34

Lista Eixo Direcional 30º

Cubo de roda completo Ponta do eixo esterçante
PP010387

Lista da Ponta de Eixo Direcional
01 1 PARAFUSO M08X1,25 L010 PP004518
02 1 RETENTOR INDUSTRIAL 092/140 PP004494
03 2 PP004542
ROLAMENTO ROLOS CONICOS 33114 Ø70 X Ø120 X 37
04 2 PP004541
ROLAMENTO ROLOS CÔNICOS 33018 Ø90 X Ø140 X 39
07 1 CUBO F10 22 120-140 280-335 PP004507
08 1 CALOTA 125 ADR PP004501
09 2 PORCA M22X1.50 CH32 PP004504
11 2 PARAFUSO M22X1,50 C077 PP004503
12 2 PORCA CASTELO M58X1.50 CH80 H38 PP004505
13 2 PINO ELÁSTICO 5 X 65 PP004492
14 4 ARRUELA DE SEGURANÇA M58 PP004506

Freio
Patim de freio – PP004625

Lista de Peças Freio
01 2 ANEL ELÁSTICO Ø32 DIN 471 PP004531
02 2 CATRACA DE FREIO 35BNA PP004535

* Itens que fazem parte do patim de freio, não são
vendidos separados.
03 2 SUPORTE D=33 L= 087 PP004622
código do conjunto do patim – PP004625
04 2 COIFA DE BORRACHA PP004534
05 2 ANEL ELÁSTICO Ø38 DIN 471 PP004623
06 2 SUPORTE FREIO PP004528
07 2 ENGRAXADEIRA RETA M8 x 1,25 *
08 2 BUCHA Ø38,5 x Ø40,5 x 26 PP004626
09 1 ANEL *
10 2 PORCA M24 x 1,5 DIN 934 PP004532
11 2 ARRUELA TRAVANTE M24 PP004533
12 2 PINO FREIO 406 x 120 x D050 L127 *
13 2 BRAÇO DE FREIO RETO PP005356
14 4 MOLA DE D25 L162 PP004627
15 4 SAPATA FREIO 406 X 120 406E *
16 8 LONA FREIO 406 X 120 FREIO 412S PP004628
17 64 REBITE 8 X 15 PP004629
18 2 SUPORTE PARA CAMARA PP004630
19 2 MOLA DE RETORNO D30 PP004631

Feixe de molas 5 laminas 20mm
Ano a partir de 2018 - PP005878
LISTA DE MONTAGEM
1 1 PP010293 LAMINA 100 X 20 X 466
2 1 PP010292 LAMINA 100 X 20 X 698

3 3 PP010291 LAMINA 100 X 20 X 1180
4 2 PP010295 KIT ABRAÇADEIRA 9RK903
5 1 PP010296 KIT PINO CENTRAL 9RK905

Feixe de molas 7 Laminas
15mm Até 2017.
LISTA DE PEÇAS
1 3 PP004564 Lamina 100 x 15 x 1180 mm
2 1 PP004567 Lamina 100 x 15 x 840 mm
3 1 PP004574 Lamina 100 x 15 x 680 mm
4 1 PP004575 Lamina 100 x 15 x 520 mm
5 1 PP004576 Lamina 100 x 15 x 360 mm
7 2 PP002939 KIT PINO CENTRAL 9RK904

Feixe de molas 6 laminas –
PP004181 15mm Até 2016
LISTA DE PEÇAS
1 3 PP004564 Lamina 100 x 15 x 1180 mm
2 1 PP004567 Lamina 100 x 15 x 840 mm
3 1 PP004568 Lamina 100 x 15 x 620 mm
4 1 PP004569 Lamina 100 x 15 x 400 mm
5 1 PP010296 KIT PINO DE CENTRO 9RK905

Esquema elétrico
ITEM QTDE. TÍTULO CÓDIGO

1 15M CABO ELÉTRICO 6 X 1 PP000504
2 1 CONECTOR MACHO PP000291
3 4M ESPAGUETE CORRUGADO 3/8” PP000207
4 4 LAMPADA LED 10W AP-324 PP005081
5 2 LAMPADA LED 21W AP-202 PP005080
6 2 LANTERNA TRAZEIRA GF-164 PP005079

Esquema hidráulico
1 4 CILINDRO HIDRÁULICO 5” x 2000mm PP001023
2 1 KIT HIDRÁULICO PP001123
3 * KIT VEDACAO 5 APLICACAO CIL PP001023 PP001448

Esquema pneumático

2
1 1 Válvula distribuidora RE4 PP001103
2 1 Reservatório de ar PP001102
3 4 Válvula descarga rápida PP001129
3 1

Rodo-calibrador - PF013141
LISTA DE MONTAGEM
1 1 CAIXA DE INSPEÇÃO PF013232
2 1 MANG ¼’’ X 5200mm FG00 X FG90 PP009151
3 1 KIT PAINEL H37 SEM VALVULA SEGURANÇA PP006130
4 1 MANG TRAM RETA/ 90º JIC-7/16 ¼-2200 PP006139
5 1 LANTERNA LED LATERAL UNIVERSAL PP006124
6 4 MANG TRAM RETA/RETA JIC-7/16 ¼’’-2000 PP006138
7 3 MANG TRAM RETA/RETA JIC-7/16 ¼’’-1500 PP006141
8 4 MANG TRAM RETA/90º JIC-7/16 ¼’’-2000 PP006137
9 1 TEE REDE JIC PP006128
10 1 TEE IGUAL 7/16 JIC PP006143
11 3 CRUZETA 7/16 JIC PP006144
12 8 UNIÃO MACHO 7/16 JIC X ¼’’ NPT PP006125

LISTA DE MONTAGEM
1 1 CONJUNTO DISCO DE PROTEÇÃO PF012382
PP 1 VALVULA RETENÇÃO GATES ROSCA PP006131
3 1 MANGUEIRA RODA PUSH LOK836 GATPECS PP006129
4 1 CINEMÁTICO FLEXÍVEL PLUS – 1 FURO PP006127
5 1 CALOTA RODO-AR PF015402
6 1 LIT ALONGADOR FLEXÍVEL PF006132
7 2 PORCA KM ESPECIAL M58 X 1,5 RODO-AR PF013276
8 1 TRAVA ARANHA M58 ESPECIAL RODO-AR PP010251

Lista de Peças Sugestiva – Estoque Mínimo
QTDE. TÍTULO CÓDIGO
1 ENGATE DO PINO BOLA PF020582
4 PINO45X204MM PI002387 PP001724
4 PINO 45X174MM PI002388 PP001725
2 ROLDANA Ø130 X Ø45 X 85 MM PP001723
2 ROLDANA Ø130 X Ø45 X 100 MM PP001722
4 BUCHA DE ENCOSTO Ø 45 X Ø 82 X 15,88 MM PF000697
4 BUCHA DE ENCOSTO PF000698
4 PINO INF ELEVADOR 45X156MM PI000646 PP001720
4 PINO 45X230MM PI000651 PP001721
4 CJ. MANCAL DE GIRO DO CESTO PF000658
8 BUCHA Ø 45 X Ø 55 X 50 MM "NYLON" PF000704
2 PINO Ø 45 X 300MM PF004677
2 PINO Ø 45 X 219MM PF002343
2 PINO Ø50 X 205 MM PF002389
2 CILINDRO HID. D.A. Ø5’’ HASTE Ø3.1/2’’ CURSO 2000MM PP001023
4 PINO INFERIOR DO CILINDRO Ø50 X 155 MM PF003093
4 PINO INFERIOR DO CILINDRO Ø50 X 195 MM PF001827
4 MANG ¾’’ X 800MM FG00 X FG90 PP009103
2 UNIÃO PAINEL 1.1/16 JIC X 1.1/16 UNF PP009144
4 MANG ¾’’ X 1350MM FG00 X FG90 PP009101
2 ADAP MACHO 1.5/16 JIC X 1.1/16 UNF PP009109
8 ROTULA GE 50 DO PP001023
1 CORPO DO EIXO ESTERÇANTE BITOLA 3000mm PP004940
1 PONTA EIXO ESTERÇANTE LF S100 FF0215 PP004947
1 PONTA EIXO ESTERÇANTE RG S100 FF0215 PP004948
1 SUPORTE COM BALANÇA CENTRAL PP004461
1 SUPORTE COM BALANÇA CENTRAL PP004462
3 BARRA DISTANCIADORA Ø57X5 1385MM PP004467
2 BARRA DISTANCIADORA Ø57X5 1350MM PP004466
1 FEIXE DE MOLAS R100P748 E0930 3X15 4X15 PP004182
1 FEIXE DE MOLAS R100P747 E0930 3X15 4X15 PP004181
1 SUPORTE FRONTAL PP004460
1 SUPORTE TRASEIRO PP004463
2 CHAPA DE APOIO DOS SUPORTES PP004465
4 PLACA DE FIXAÇÃO DO EIXO PP004471
4 PLACA SUPORTE DO BRAÇO PP004470
8 GRAMPO R M22X1,5 PP004432
16 PORCA AUTO TRAV. M22X1,5 CS10 THIN DIN985 ZINCADO PP004504
1 BALANÇA CENTRAL LS100 EA 490 PP010372
1 KIT BUCHA DE DESGASTE SUSPENSÃO PP006243
2 BUCHA DE DESGASTE PP004449
1 CALOTA 125 ADR PP004501
1 CUBO F10 22 120-140 280-335 PP004507
1 TAMBOR 406X120 F10 22 335-280 PP004526
1 CORPO DO EIXO ESTERÇANTE BITOLA 3000mm PP004940
1 CILINDRO HIDR. EIXO PP004941
2 CORPO PRINCIPAL DA DIREÇÃO EIXO BT. 3000
PP005470
2 OLHAL COM TIRANTE M30 x 3,00
2 CORPO PRINCIPAL DA DIREÇÃO EIXO BT. 2400
PP005471
2 OLHAL COM TIRANTE M30 x 3,00

2 TAMPA COPO Ø84
2 ANEL DE VEDAÇÃO
2 ANEL DE TRAVA M48x2,00
2 PARAF. M10x1,5xL030 10.9 ISSO 4762 ZINC
2 ANEL ESPAÇADOR
KIT PP005378
2 ANEL DE APOIO
2 JUNTA INFERIOR
2 PINO DA PONTA EXTERCANTE
2 BUCHA BMT D60/65 L065
2 BUCHA BMT D55/60 L065
1 CONJUNTO REPARO DO CILINDRO PP004892
2 CATRACA DE FREIO 35BNA PP004535
2 COIFA DE BORRACHA PP004534
2 SUPORTE FREIO PP004528
2 BRAÇO DE FREIO RETO PP005356
4 MOLA DE D25 L162 PP004627
2 LONA FREIO 406 X 120 FREIO 412S PP004628
2 SUPORTE PARA CAMARA PP004630
2 MOLA DE RETORNO D30 PP004631
2 Feixe de Molas Pesado 5 laminas PP005878
1 KIT PINO CENTRAL 9RK905 PP010296
2 KIT ABRAÇADEIRA 9RK903 PP010295
2 BRAÇO TENSOR AJUSTÁVEL PP004469
2 BRAÇO TENSOR FIXO PP004468
1 CUBO DE RODA PP010387

Certificado de entrega do equipamento e manual
Equipamento: Ano: / / Nº Serie: Nº NF. Via do Proprietario
Estado: Cidade: Propriedade da entrega: Data da entrega: / /
Entrega técnica: sim não – Responsável pela entrega - Nome: RG:
Responsável pelo recebimento - Nome: RG:
Anotações gerais:
Recorte - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Equipamento: Ano: / / Nº Serie: Nº NF. Via do entregador
Estado: Cidade: Propriedade da entrega: Data da entrega: / /
Entrega técnica: sim não – Responsável pela entrega - Nome: RG:
Responsável pelo recebimento - Nome: RG:
Anotações gerais:

Manual Usuário Carreta Transbordo VTX-5022

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Manual Usuário Carreta Transbordo VTX-5022

Enviado por

Direitos autorais:

Formatos disponíveis

Manual do Usuário – Carreta Transbordo VTX-

Apresentação 03 Elevador de Carga 26

Manual Técnico e Peças 2

Você acaba de adquirir um equipamento com a qualidade TMA Máquinas.

Manual Técnico e Peças 3

1º Localize a plaqueta de identificação.

2º Verifique junto à documentação se os

É muito importante que o numero de série seja

Manual Técnico e Peças 4

Capacidade Volumétrica:52m3 Capacidade de Carga: 22.000kg

Bitola: 3000mm – Opcional 2800mm e 2400mm

Pneus Alta flutuação – 600/50 – 22,5”

Suspensão quadrem com eixo esterçante de 30º - Menor arrasto

Cabeçalho: Articulado e regulável / Fixo e articulado

Tara aproximada: 14,000kg

Estrutura analisada por cálculo estrutural e devidamente reforçada

Pressão de trabalho: 125bar / 1800psi

Vazão de óleo: 120lts

Manual Técnico e Peças 5

• Elevador de carga reforçado;

A TMA MÁQUINAS E SISTEMAS PARA AGRICULTURA Ltda.

Manual Técnico e Peças 6

Siga atentamente as informações contidas nesse manual

O procedimento operacional correto conserva o equipamento além de evitar danos estruturais

Manual Técnico e Peças 7

Manual Técnico e Peças 8

Perigo: Jamais realizar manutenção com o equipamento em funcionamento. Certifique-se que

Manual Técnico e Peças 9

2- Importante: Leia o manual de instrução antes de iniciar a operação do equipamento.

3- Atenção: Alivie a pressão antes de desconectar as mangueiras hidráulicas ou outros condutores.

5- Painel dianteiro: Conexão do equipamento com o trator (parte frontal da máquina).

6- Painel traseiro: Conexão do equipamento com o trator (parte traseira da máquina).

Manual Técnico e Peças 10

Manual Técnico e Peças 11

1. Acople o transbordo ao trator;

2. Conectar as mangueiras hidráulicas ao comando do trator;

3. Conectar as mangueiras pneumáticas ao sistema do trator;

4. Conectar a tomada elétrica do transbordo ao trator.

✓ A linha pneumática é de extrema importância para o funcionamento dos freios.

✓ A linha hidráulica é de extrema importância para o funcionamento hidráulico.

Manual Técnico e Peças 12

✓ Nunca bascular a caixa do transbordo ✓ Nunca bascular a caixa do transbordo sem

Manual Técnico e Peças 13

A cada 250 horas:

Manual Técnico e Peças 14

✓ Seguir as recomendações do fabricante do pneu;

✓ Fazer a calibração sempre com os pneus frios, antes de iniciar a rodagem;

Verificar diariamente os parafusos das rodas e principalmente do freio. Faça o reaperto

Manual Técnico e Peças 15

Itens Diário Semanal Mensal

Manual Técnico e Peças 16

Cuidados diários com as mangueiras hidráulicas:

✓ Faça a identificação das mangueiras para facilitar a ligação dos engates;

Cuidados com as roldanas e mancais de giro:

Manual Técnico e Peças 17

PERDA DO DIREITO DE GARANTIA

ITENS EXCLUÍDOS DA GARANTIA

Manual Técnico e Peças 18

Manual Técnico e Peças 19

Manual Técnico e Peças

Manual Técnico e Peças 21

Manual Técnico e Peças 22
