SENAI - SERVIÇO NACIONAL DE APRENDIZAGEM INDUSTRIAL

CEP – GETÚLIO VARGAS

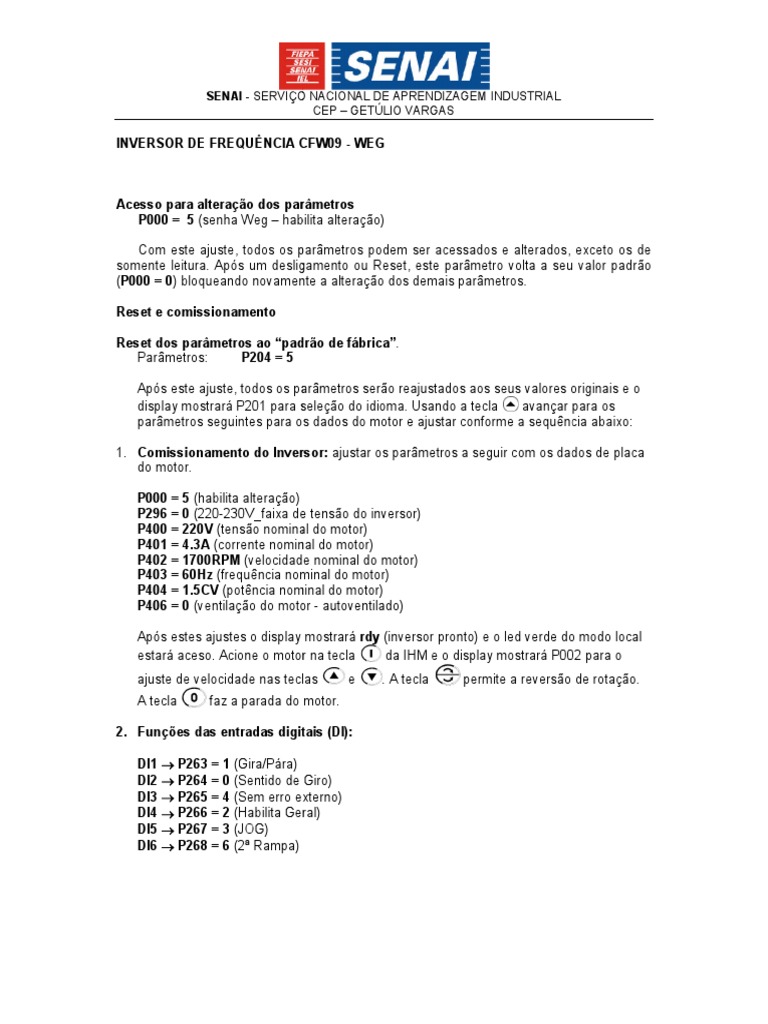

INVERSOR DE FREQUÊNCIA CFW09 - WEG

Acesso para alteração dos parâmetros

P000 = 5 (senha Weg – habilita alteração)
alteração

Com este ajuste, todos os parâmetros podem ser acessados e alterados, exceto os de
somente leitura. Após um desligamento ou Reset, este parâmetro volta a seu valor padrão
(P000 = 0)) bloqueando novamente a alteração dos demais parâmetros.

Reset e comissionamento

Reset dos parâmetros ao “padrão de fábrica”.

fábrica”
Parâmetros: P204 = 5

Após este ajuste, todos os parâmetros serão reajustados aos seus valores originais e o
display mostrará P201 para seleção do idioma
idioma. Usando a tecla avançar para os
parâmetros seguintes para os dados do motor e ajustar conforme a sequência abaixo:

1. Comissionamento do Inversor: ajustar os parâmetros a seguir com os dados de placa

do motor.

P000 = 5 (habilita alteração)

P296 = 0 (220-230V_faixa
_faixa de tensão do inversor
inversor)
P400 = 220V (tensão nominal do motor)
P401 = 4.3A (corrente nominal do motor)
P402 = 1700RPM (velocidade
velocidade nominal do motor)
P403 = 60Hz (frequência nominal do motor)
P404 = 1.5CV (potência nominal do motor)
P406 = 0 (ventilação
ventilação do motor - autoventilado)

Após estes ajustes o display mostrará rdy (inversor pronto) e o led verde do modo local
estará aceso. Acione o motor na tecla da IHM e o display mostrará P002 para o
ajuste de velocidade nas teclas e . A tecla permite a reversão de rotação.
A tecla faz a parada do motor.

2. Funções das entradas digitais (DI):

DI1  P263 = 1 (Gira/Pára)

DI2  P264 = 0 (Sentido
Sentido de Giro)
Giro
DI3  P265 = 4 (Sem
Sem erro externo)
externo
DI4  P266 = 2 (Habilita
Habilita Geral)
Geral
DI5  P267 = 3 (JOG)
DI6  P268 = 6 (2ª Rampa)
 SENAI - SERVIÇO NACIONAL DE APRENDIZAGEM INDUSTRIAL
CEP – GETÚLIO VARGAS

Pressione a tecla (LOC/REM

LOC/REM) para passar ao modo remoto (led vermelho).
vermelho) Acione
o inversor na chave PÁRA/GIRA e varie a velocidade no potenciômetro AJUSTE DE
VELOCIDADE. Para inverter a rotação acione a chave ANTI
ANTI-HOR/HOR.

Pressione a tecla (LOC/REM

LOC/REM) para voltar ao modo local.

3. Ajuste das rampas e limites de velocidade:

a) Energizar o inversor.
b) Parametrizar: freqüência nominal = 60Hz, freqüência mínima = 6Hz e freqüência máxima
= 90Hz.
c) Ajustar tempo de aceleração (ta) = 15s e tempo de desaceleração (td) = 10s.
d) Partir o motor e incrementar
ncrementar a freqüência até 60Hz.

e) Parar o motor (pressionar tecla ) e cronometrar o tempo para desacelerar até 0Hz.

f) Acionar o motor (pressionar tecla ) e cronometrar o tempo para acelerar até 60Hz.
g) Repetir o procedimento, porém incrementar a freqüência até 90Hz,
0Hz, mantendo os mesmos
tempos "Ta" e "td", e comparar os valores.

4. Verificação da corrente de saída do inversor

a) Parametrizar
ar o inversor para operar do seguinte modo:
· Freqüência máxima 60 Hz
· Freqüência mínima 10 Hz
· Tempo de aceleração: 10 segundos
· Tempo de desaceleração: 10 segundos

b) Acionar o motor a vazio (sem carga) até atingir 60 Hz. Medir o valor de corrente do motor
usando um multímetro
ímetro ou alicate amperímetro.

c) Aplicar
plicar carga ao motor ajustando o potenciômetro do simulador de carga, até atingir 80%
da corrente nominal (0,8 x 4,3 A). Executar o comando de parada e acompanhar o valor de
corrente
e durante a desaceleração.

d) Reduzir o tempo
empo de desaceleração para 2 segundos e repetir o item c).

e) Caso o Inversor desarme,, ajustar os parâmetros:

 SENAI - SERVIÇO NACIONAL DE APRENDIZAGEM INDUSTRIAL
CEP – GETÚLIO VARGAS

 P154 = 39 (Resistor
Resistor de Frenagem)
Frenagem
 P155 = 0,3 (Potência do Resistor de Frenagem)
Frenagem
 P156 = 1.1xP401 (Corrente
Corrente de Sobrecarga do motor com velocidade nominal
nominal)

f) Repetir os
s procedimentos anteriores (itens c e d) e verificar se ocorre parada normal do
motor.

Descreva
escreva quais os parâmetros utilizados na configuração
ação do exercício acima, e cite a sua
função (Ex.: P100 = tempo de aceleração). Consulte o manual do Inversor!

VALOR
PARÂMETRO FUNÇÃO
ATRIBUÍDO
