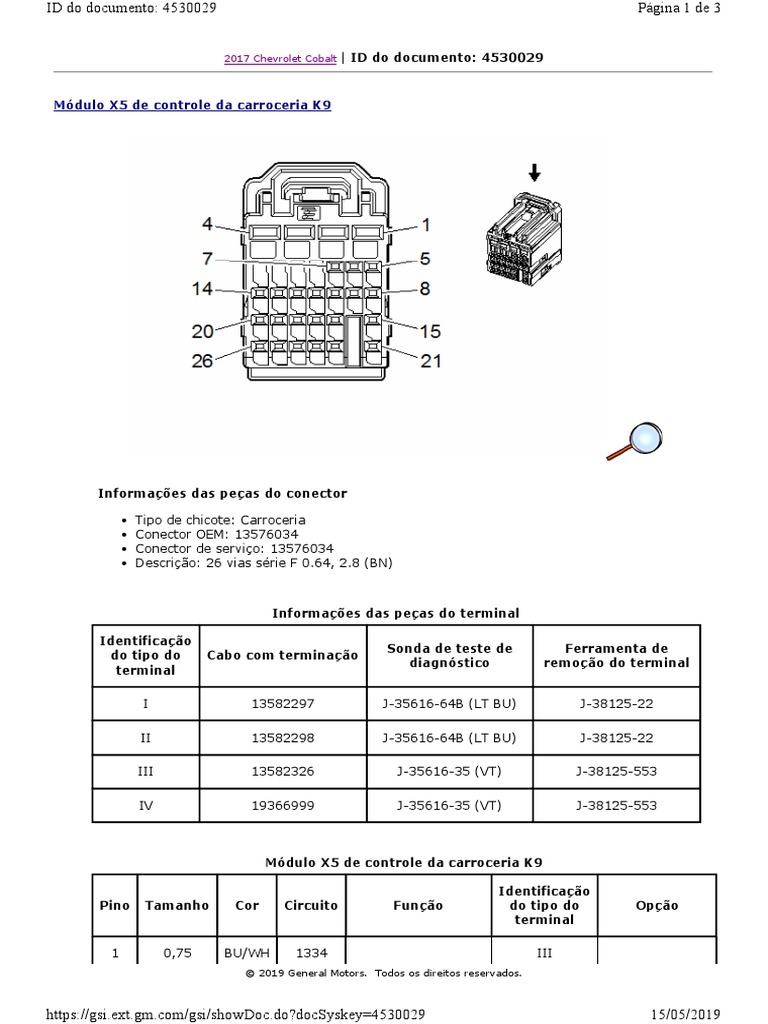

ID do documento: 4530029 Página 1 de 3

2017 Chevrolet Cobalt | ID do documento: 4530029

Módulo X5 de controle da carroceria K9

Informações das peças do conector

• Tipo de chicote: Carroceria

• Conector OEM: 13576034
• Conector de serviço: 13576034
• Descrição: 26 vias série F 0.64, 2.8 (BN)

Informações das peças do terminal

Identificação
Sonda de teste de Ferramenta de
do tipo do Cabo com terminação
diagnóstico remoção do terminal
terminal

I 13582297 J-35616-64B (LT BU) J-38125-22

II 13582298 J-35616-64B (LT BU) J-38125-22

III 13582326 J-35616-35 (VT) J-38125-553

IV 19366999 J-35616-35 (VT) J-38125-553

Módulo X5 de controle da carroceria K9

Identificação
Pino Tamanho Cor Circuito Função do tipo do Opção
terminal

1 0,75 BU/WH 1334 III

© 2019 General Motors. Todos os direitos reservados.

https://gsi.ext.gm.com/gsi/showDoc.do?docSyskey=4530029 15/05/2019
ID do documento: 4530029 Página 2 de 3

Identificação
Pino Tamanho Cor Circuito Função do tipo do Opção
terminal

0,75 BN/BU 1977 Controle da luz de III (4NB/+UOV)/

seta traseira (4NB-UKN)/PM7
esquerda 4NB+T79+
Controle do relé dos (UKN/UVC/UVO)
faróis de neblina
traseiros

Controle da luz de
seta dianteira
0,75 BU/WH 1314 esquerda III T39
2
0,5 BU/WH 1314 Controle da luz de IV -T39
seta dianteira
esquerda

Voltagem Positiva
3 1 RD/VT 2640 III -
da Bateria

Voltagem Positiva
4 1 RD/BU 2540 III -
da Bateria

Controle do relé dos

5 0,75 BN/BU 1977 faróis de neblina II -
traseiros

Baixa referência do
6 0,5 BK/VT 5077 I -
sensor de corrente

Controle da luz de
estacionamento
(4NB-U0V)/
0,75 BN/GY 2609 traseira direita II
7 (PM7-C78/CJ5)
0,35 BN/GY 2609 Controle da luz de I
4NB+U0V
estacionamento
traseira direita

8-
- - - Não ocupado - -
10

Controle do relé da
trava do
11 0,35 GN/BN 5706 I -
compartimento
traseiro

Piloto
12 0,5 WH/BU 6311 automático/ETC/TCC I -
Sinal do freio

Controle do relé do
13 0,5 BN/WH 1317 I -
farol de neblina

Relé de controle da
14 0,35 GY/VT 755 I -
bobina RAP

15 -
- - - Não ocupado - -
17

© 2019 General Motors. Todos os direitos reservados.

https://gsi.ext.gm.com/gsi/showDoc.do?docSyskey=4530029 15/05/2019
ID do documento: 4530029 Página 3 de 3

Identificação
Pino Tamanho Cor Circuito Função do tipo do Opção
terminal

18 0,35 BN/VT 1969 Controle do relé do I -

farol alto dianteiro

Controle de relé da
19 0,35 BN/WH 28 I -
buzina

20 -
- - - Não ocupado - -
23

Interruptor do
limpador do para-
24 0,35 WH/VT 860 I -
brisa sinal alto
dianteiro

25 -
- - - Não ocupado - -
26
