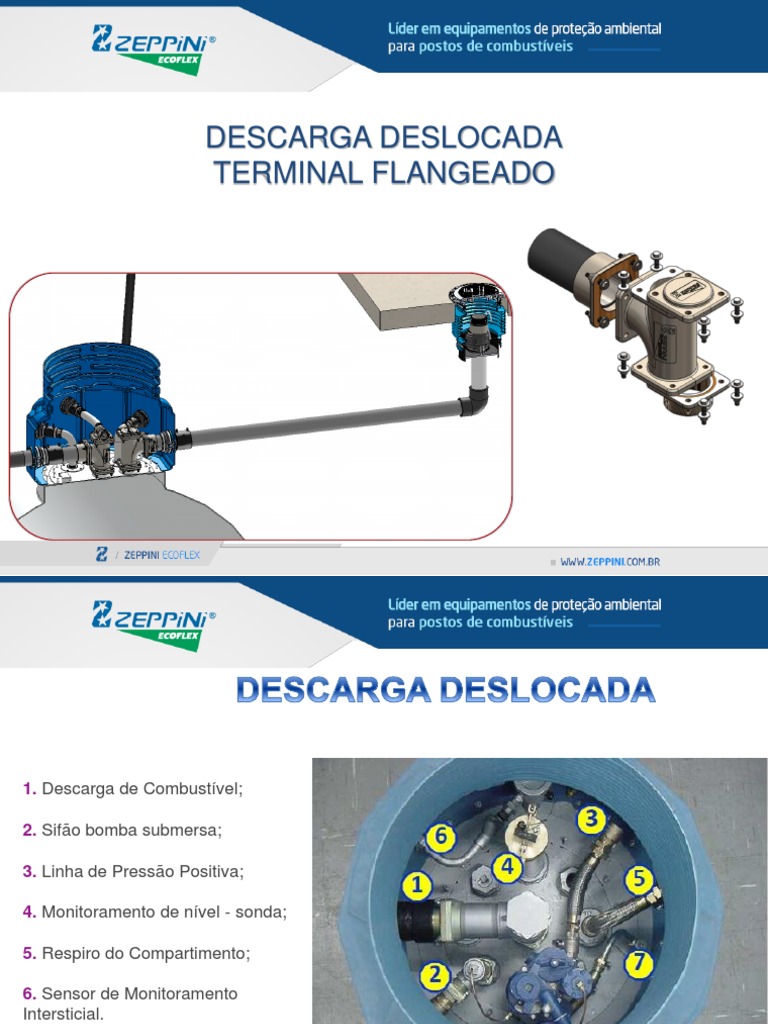

DESCARGA DESLOCADA

TERMINAL FLANGEADO
1. Descarga de Combustível;

2. Sifão bomba submersa;

3. Linha de Pressão Positiva;

4. Monitoramento de nível - sonda;

5. Respiro do Compartimento;

6. Sensor de Monitoramento
Intersticial.

7. Alimentação elétrica da bomba.

Conjunto Câmara de Calçada
para Ponto de Monitoramento
(RU2)
Câmara de Calçada C/
Câmara de Calçada C/
Reservatório de contenção
Reservatório de
para Medição
contenção.
Dispositivo de Descarga
Selada
Conjunto para Descarga deslocada110 mm
Terminal Reto Macho 110 mm
Tubo PEAD com
lined 110 MM
Cotovelo eletrosoldavel 110 mm
Flange de vedação 110 mm
Luva eletrosoldavel 110 mm
Válvula Anti-transbordamento GS
750
A tubulação de interligação do spill de medição ao tanque pode ser metálica, com diâmetro de 50,8 mm
(2 pol) ou de seção reta de tubulação não metálica, conforme a ABNT NBR 14722, com diâmetro superior
a 32 mm e inferior a 110 mm. Quando a conexão no costado do tanque for de 110 mm (4 pol), deve ser
instalada bucha de redução para 50,8 mm (2 pol).
Câmara de Calçada C/
Reservatório de contenção
para Medição
