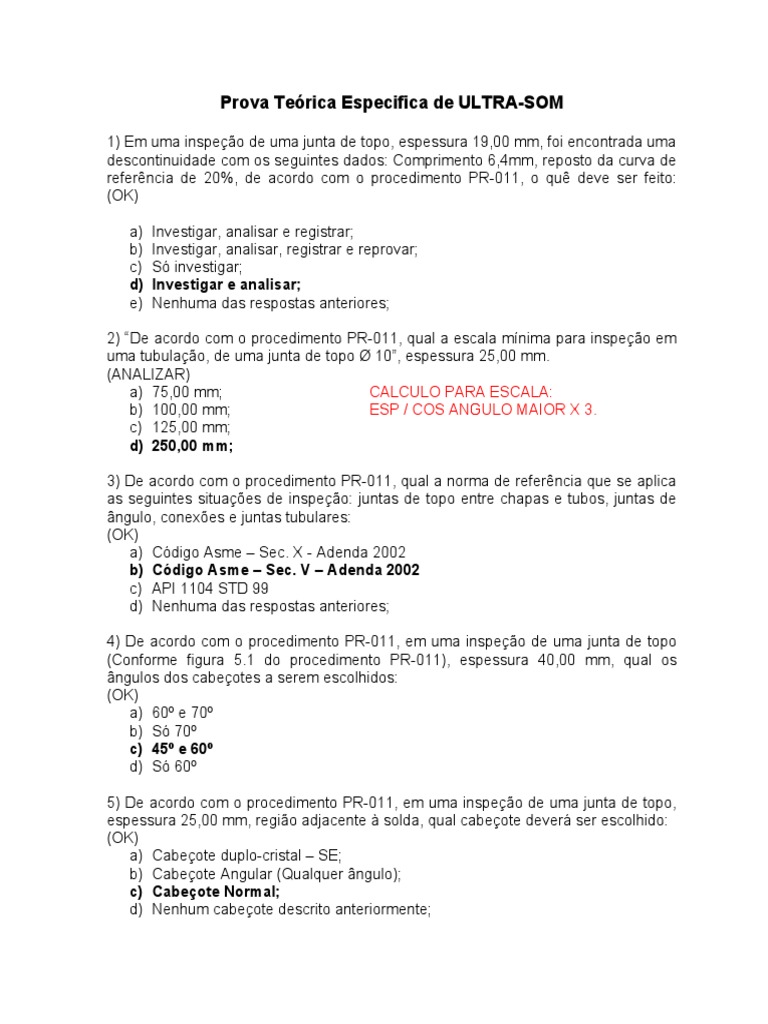

Prova Teórica Especifica de ULTRA-SOM

1) Em uma inspeção de uma junta de topo, espessura 19,00 mm, foi encontrada uma
descontinuidade com os seguintes dados: Comprimento 6,4mm, reposto da curva de
referência de 20%, de acordo com o procedimento PR-011, o quê deve ser feito:
(OK)

a) Investigar, analisar e registrar;

b) Investigar, analisar, registrar e reprovar;
c) Só investigar;
d) Investigar e analisar;
e) Nenhuma das respostas anteriores;

2) “De acordo com o procedimento PR-011, qual a escala mínima para inspeção em
uma tubulação, de uma junta de topo Ø 10”, espessura 25,00 mm.
(ANALIZAR)
a) 75,00 mm; CALCULO PARA ESCALA:
b) 100,00 mm; ESP / COS ANGULO MAIOR X 3.
c) 125,00 mm;
d) 250,00 mm;

3) De acordo com o procedimento PR-011, qual a norma de referência que se aplica

as seguintes situações de inspeção: juntas de topo entre chapas e tubos, juntas de
ângulo, conexões e juntas tubulares:
(OK)
a) Código Asme – Sec. X - Adenda 2002
b) Código Asme – Sec. V – Adenda 2002
c) API 1104 STD 99
d) Nenhuma das respostas anteriores;

4) De acordo com o procedimento PR-011, em uma inspeção de uma junta de topo

(Conforme figura 5.1 do procedimento PR-011), espessura 40,00 mm, qual os
ângulos dos cabeçotes a serem escolhidos:
(OK)
a) 60º e 70º
b) Só 70º
c) 45º e 60º
d) Só 60º

5) De acordo com o procedimento PR-011, em uma inspeção de uma junta de topo,

espessura 25,00 mm, região adjacente à solda, qual cabeçote deverá ser escolhido:
(OK)
a) Cabeçote duplo-cristal – SE;
b) Cabeçote Angular (Qualquer ângulo);
c) Cabeçote Normal;
d) Nenhum cabeçote descrito anteriormente;
6) De acordo com o procedimento PR-011, qual a freqüência aplicável aos
cabeçotes?
(OK)
a) 5 MHz;
b) 0,5 MHz;
c) 1,0 MHz;
d) 4,0 MHz;

7) De acordo com o procedimento PR-011, qual a faixa de espessura aplicável à

inspeção de juntas de topo?
(OK)
a) Até 45,00 mm;
b) Abaixo de 45,00 mm;
c) ≥ 5,00 mm ≤ 45,00 mm;
d) ≥ 5,00 mm ≤ 25,00 mm;

8) De acordo com o procedimento PR-011, um inspetor de ultra-som N2, qualificado

na modalidade S1, poderá realizar a inspeção em uma junta de topo, de um vaso de
pressão, espessura 19,50 mm, metal de base aço carbono baixa liga 6,5%?

a) Verdadeiro
b) Falso

9) Um aparelho de ultra-som, foi calibrado em um bloco de Ø 8”, considerando a

mesma espessura e material da peça a ser inspecionada, de acordo com o
procedimento, em que faixa de Ø que podemos utilizar esse bloco?

a) 10 3/4” a 12” 8 X 25.4 = 203,2

b) 6” a 8” 203,2 X 0,9= 182,88 / 25,4 =7,2”
c) 7.2” a 12.2” 203,2 X 1,5=304.8 / 25,4=12”
d) 5” a 10”

10) A execução do ensaio por ultra-som automático para detecção e avaliação de

descontinuidades em juntas longitudinais e helicoidais soldadas de tubos, pode ser
utilizado apartir de qual Ø?

a) 150,00 mm;
b) 220,00 mm;
c) 10”
d) 8”
11) Técnica baseada no tempo de percurso da onda difratada na extremidade de
uma descontinuidade para determinação da sua profundidade dentro do material.

a) Técnica Tandem;
b) Técnica PHASED ARRAY;
c) Técnica TOFD;
d) Nenhuma das técnicas descritas acima;

12) Sistema que permite uma varredura sem movimento, feixe focalizado e utiliza
muitos elementos contidos no cabeçote (acima de 128)?

a) PHASED ARRAY
b) TOFD
c) TELETEST
d) TANDEM

13) Uma junta soldada com espessura de 21 mm, foi observada uma
descontinuidade isolada com um eco de amplitude de 100% do nível de referência
(Curva DAC). Neste caso, de acordo com o procedimento PR-011:

a) Deverá ser rejeitada se o comprimento for acima de 6,3 mm e se tratar de

inclusão de escória;
b) Deverá ser investigada, analisada e registrada, mencionando a
localização da descontinuidade, o nível de resposta, dimensão e
profundidade;
c) Deverá ser investigada, analisada, registrada e aprovada , caso comprimento
for ≤ 7mm ;
d) Todas as alternativas são verdadeiras.

14) O ecograma abaixo representa uma indicação observada durante a inspeção de

uma solda por ultra-som. A que profundidade em relação à superfície, se encontra a
descontinuidade detectada na solda?
 a) 15 mm
b) 40 mm
c) 30 mm
d) o eco na tela é proveniente do reforço do lado oposto da solda

15) De acordo com o procedimento PR-011, qual a espessura do bloco de calibração

a ser selecionado para ajuste da sensibilidade do ensaio da solda acima?

a) 76,00 mm
b) 19,00 mm
c 50,00 mm)
d) 25,00 mm

16) Num processo de medição de espessura (Cabeçote Normal), o operador

encontrou o resultado mostrado no ecograma abaixo. Qual o resultado da medida
encontrada, considerando que a calibração da escala está correta?

a) 40 mm
b) 10 mm
c) 20 mm
d) 80 mm
17) Usando a figura abaixo, responda as questões:

17.1) O que representa a indicação B da figura acima?

a) pulso inicial;
b) primeira indicação da descontinuidade;
c) primeira reflexão de fundo;
d) nenhuma das alternativas;

17.2) O que representa a indicação C na figura acima?

a) segunda reflexão do eco;

b) primeira indicação da descontinuidade;
c) segunda indicação da descontinuidade;
d) primeira reflexão de fundo;

17.3) O que representa a indicação A na figura acima?

a) pulso inicial;
b) indicação de uma provavelmente descontinuidade na superfície da solda;
c) primeira indicação da descontinuidade;
d) nenhuma das alternativas;
18) Usando a figura abaixo, responda as questões:

18.1) O que representa a indicação C da figura acima?

a) pulso inicial;
b) Conversão de modo;
c) primeira reflexão de fundo;
d) nenhuma das alternativas;

18.2) O que representa a indicação B na figura acima?

a) segunda reflexão do eco;

b) primeira indicação de um provável defeito;
c) segunda indicação da descontinuidade;
d) primeira reflexão de fundo;

18.3) O que representa a indicação A na figura acima?

a) pulso inicial;
b) primeira reflexão de fundo;
c) primeira indicação da descontinuidade;
d) nenhuma das alternativas;
19) De acordo com o procedimento PR-011, qual a área de varredura mínima para
inspeção de uma junta de topo Ø 20”, espessura 7,00 mm?

a) 21,00 mm;
b) 31,23 mm; 2 x 7mm x tang. 70 + 20mm
c) 54,46 mm;
d) 58,46 mm;

20) De acordo com o procedimento PR-011, para inspeção por Ultra-som, qual o
acoplante permitido?

a) Água;
b) Carboxi Metil;
c) Carboxi-Metil-Celulose;
d) Óleo de maquina;

21) De acordo com o procedimento, um aparelho de ultra-som, foi calibrado em um

bloco curvo de Ø 6” com a temperatura do bloco de 16º C, considerando a
temperatura de 30º C da superfície da peça a ser inspecionada, o inspetor poderá
dar continuidade a sua inspeção?

a) Sim; 16 – 30 = 14
b) Não;

22) De acordo com o procedimento, para inspeção de determinada junta o inspetor

tem os seguintes registros: GP: 36 db, PT: + 6 db, qual será o valor do ganho para
varredura na inspeção da junta?

a) 42 db
b) 54 db
c) 36 db
d) 48 db

23) De acordo com o procedimento, para inspeção de determinada junta o inspetor

tem os seguintes registros: GP: 30 db, PT: - 4 db, qual será o valor do ganho
corrigido na inspeção para avaliação de uma descontinuidade?

a) 28 db
b) 36 db
c) 32 db
d) 26 db
24) De acordo com o procedimento PR-011, em uma inspeção de uma junta de topo
(Conforme figura 5.1 do procedimento PR-011), espessura 6,00 mm, material de
base aço carbono, qual os cabeçotes a serem utilizados?

a) Normal, 60º e 70º;

b) Duplo-cristal, 60º e 45º;
c) Normal, 45º e 60º;
d) Duplo-cristal, 60º e 70º;

25) Conforme procedimento PR-011, qual o cabeçote a ser utilizado para varredura
de raiz de uma junta de topo com Ø 6”, espessura 6,00 mm?

a) 60º
b) Duplo-cristal
c) 45º
d) 70º

26) Em uma inspeção de uma junta de topo, espessura 13,00 mm, foi encontrada
uma descontinuidade com os seguintes dados: Comprimento 6,0mm, reposta da
curva de referência 100% + 2 db, de acordo com o procedimento PR-011, o quê
deve ser feito:

a) Investigar, analisar e registrar;

b) Investigar, analisar, registrar e reprovar;
c) Só investigar;
d) Investigar, analisar, registrar e mandar fazer o reparo;

27) Conforme procedimento PR-011, quando requerido o dimensionamento do

comprimento de uma descontinuidade, o método de queda a ser aplicado é?

a) 20 db;
b) 12 db;
c) Técnica da máxima amplitude;
d) 6 db;
e) Nenhuma das respostas anteriores;
28) Em uma inspeção de uma junta de topo, espessura 19,00 mm, reforço da solda
2,00 mm, foi encontrada uma descontinuidade com os seguintes dados:
Comprimento 6,3mm, reposta da curva de referência de 100% + 16 db, de acordo
com o procedimento PR-011, o quê deve ser feito:

a) Investigar, analisar e registrar se for uma descontinuidade no enchimento;

b) Investigar, analisar, registrar e reprovar se for uma descontinuidade do tipo
falta de fusão;
c) Investigar, analisar e registrar mencionando a localização da descontinuidade,
dimensão e profundidade, reprovando em seguida;
d) Investigar, analisar e registrar, mencionando a localização da
descontinuidade, o nível de resposta, dimensão e profundidade;
e) Nenhuma das respostas anteriores;

29) Conforme procedimento PR-011, o aparelho de ultra-som deve ser capaz de

gerar freqüência em qual faixa?

a) 1,0 a 4,0 MHz;

b) 2,0 a 5,0 MHz;
c) 0,5 a 4,0 MHz;
d) 4,0 a 6,0 MHz;
e) 1,0 a 6,0 MHz;
f) Nenhuma da respostas anteriores;

30) Conforme procedimento PR-011, qual o menor Ø que um inspetor de ultra-som,

qualificado na modalidade US-N2-S2.1, pode realizar sua inspeção?

a) 1”;
b) 0,5”;
c) 2”;
d) ¾ “;
e) 3”;
f) Não pode tubulação, só chapa plana;

31) Técnica desenvolvida para inspeção de descontinuidade em soldas que opera

com um transdutor angular como emissor e outro normal ou reto como receptor?

a) Técnica Tandem;
b) Técnica Delta;
c) Técnica Tofd;
d) Técnica Phased Array;
e) Nenhuma das respostas anteriores;
32) Técnica que é um ensaio comum de emissor / receptor, que utiliza dois
transdutores angulares,um como transdutor emissor e o outro receptor, fixos a um
gabarito com distância também fixa entre eles ?

a) Técnica Tandem;
b) Técnica Delta;
c) Técnica Tofd;
d) Técnica Phased Array;
e) Nenhuma das respostas anteriores;

33) “Um aparelho de ultra-som, foi calibrado em um bloco curvo de Ø 12”, espessura
12,5 mm , considerando o mesmo Ø e material da peça a ser inspecionada, de
acordo com o procedimento, em qual espessura podemos utilizar esse bloco?

a) 25,00 mm;
b) 10,00 mm;
c) 12,50 mm;
d) 13,00 mm;
e) 12,75 mm;
34) De acordo com a figura abaixo, considerando para Ø 8” espessura 14,00 mm e
para Ø 6” espessura 6,00 mm, responda:
34.1) De acordo com o SNQC (Sistema Nacional de Qualificação e Certificação) de
END, quais são ao juntas que um profissional qualificado na modalidade US-N2-S1,
pode inspecionar?

a) Junta n.º02;
b) Junta n.º06;
c) Juntas n.º02 e 06;
d) Juntas n.º03 e 05;
e) Nenhuma das Juntas;

34.2) De acordo com o Procedimento PR-011, um profissional qualificado pelo

SNQC (Sistema Nacional de Qualificação e Certificação) de END, na modalidade
US-N2-S2, pode inspecionar?

a) Junta n.º 02;

b) Junta n.º 08;
c) Junta n.º 06;
d) Juntas n.º 02 e 06;
e) Juntas n.º 03 e 05;
f) Nenhuma das Juntas;

34.3) De acordo com o Procedimento PR-011, um profissional qualificado pelo

SNQC (Sistema Nacional de Qualificação e Certificação) de END, na modalidade
US-N2-S.2.1, pode inspecionar?

a) Junta n.º8;
b) Junta n.º6;
c) Juntas n.º02 e 06;
d) Juntas n.º03 e 05;
e) Nenhuma das Juntas;
Gabarito da Prova

1) D
2) D
3) B
4) C
5) C
6) D
7) D
8) B
9) C
10) A
11) C
12) A
13) B
14) B
15) C
16) C
17)-
17.1) B
17.2) A
17.3 ) D
18) -
18.1) D
18.2) B
18.3) B
19) D
20) C
21) A
22) D
23) D
24) D
25) D
26) A
27) D
28) D
29) E
30) C
31) B
32) A
33) C
34) –
34.1) E
34.2) A
34.3) B
