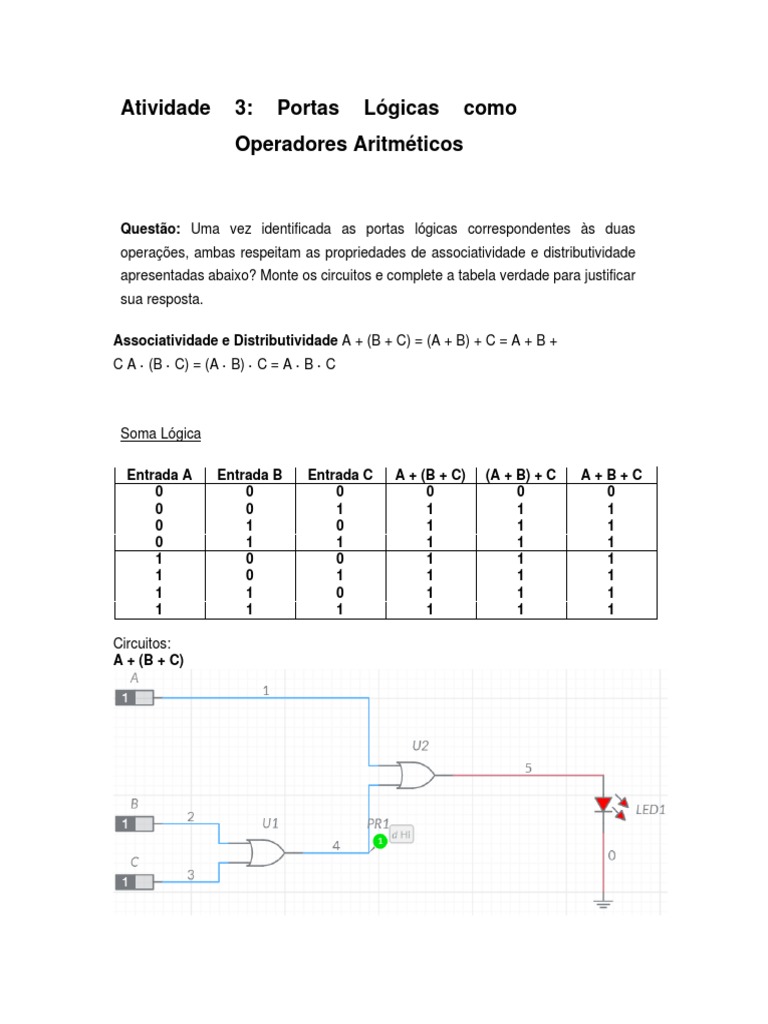

Atividade 3: Portas Lógicas como

Operadores Aritméticos

Questão: Uma vez identificada as portas lógicas correspondentes às duas

operações, ambas respeitam as propriedades de associatividade e distributividade
apresentadas abaixo? Monte os circuitos e complete a tabela verdade para justificar
sua resposta.

Associatividade e Distributividade A + (B + C) = (A + B) + C = A + B +
C A · (B · C) = (A · B) · C = A · B · C

Soma Lógica

Entrada A Entrada B Entrada C A + (B + C) (A + B) + C A+B+C

0 0 0 0 0 0
0 0 1 1 1 1
0 1 0 1 1 1
0 1 1 1 1 1
1 0 0 1 1 1
1 0 1 1 1 1
1 1 0 1 1 1
1 1 1 1 1 1

Circuitos:
A + (B + C)
(A + B) + C

Multiplicação Lógica

Entrada A Entrada B Entrada C A · (B · C)) (A · B) · C A·B·C

0 0 0 0 0 0
0 0 1 0 0 0
0 1 0 0 0 0
0 1 1 0 0 0
1 0 0 0 0 0
1 0 1 0 0 0
1 1 0 0 0 0
1 1 1 1 1 1
Circuitos:
A · (B · C)

(A · B) · C

Resposta: Ambas respeitam as propriedades de associatividade e distributividade. Ao colocar os

Digitais Constantes, observamos que em:(+) OR: O circuito resultará em 1 (verdadeiro) quando
somente uma ou mais das Digitais Constantes estiverem “ativadas”(1), somente resultarem 0
(falso) quando todos os Digitais Constantes estiverem com o valor 0.(*) AND: O circuito do AND é o
contrário do OR, somente será 1 (verdadeiro) o resultado quando todos os Digitais constantes
equivalerem ao valor 1, caso qualquer um estiver com valor 0, o resultado final também será 0
(falso).
