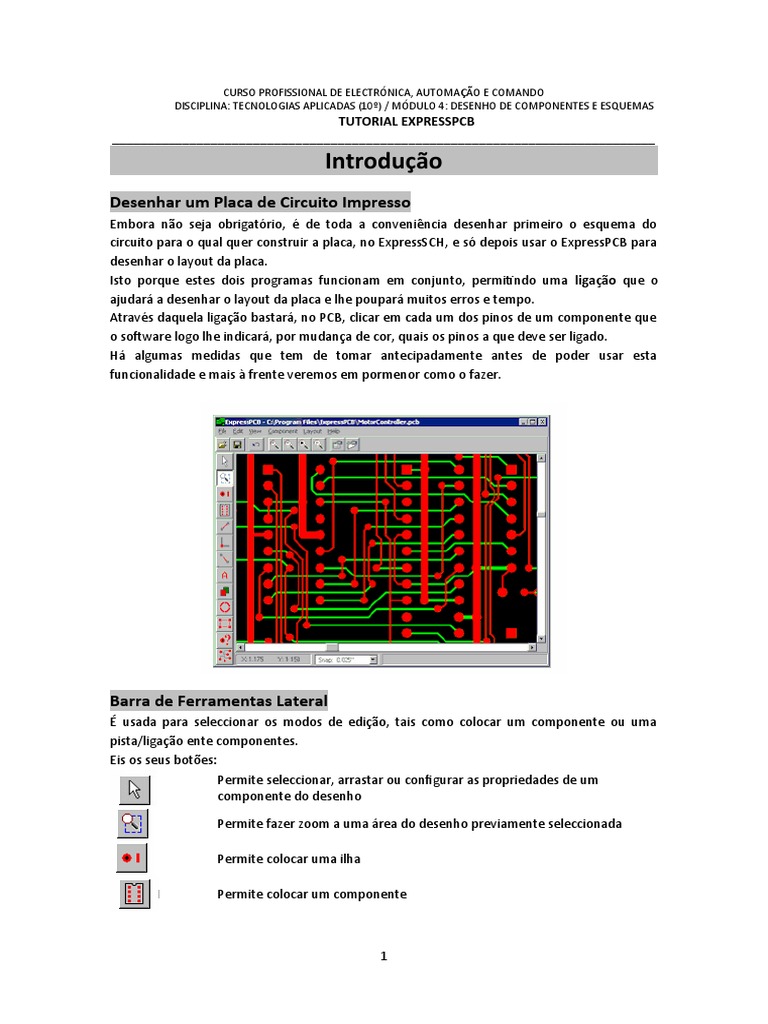

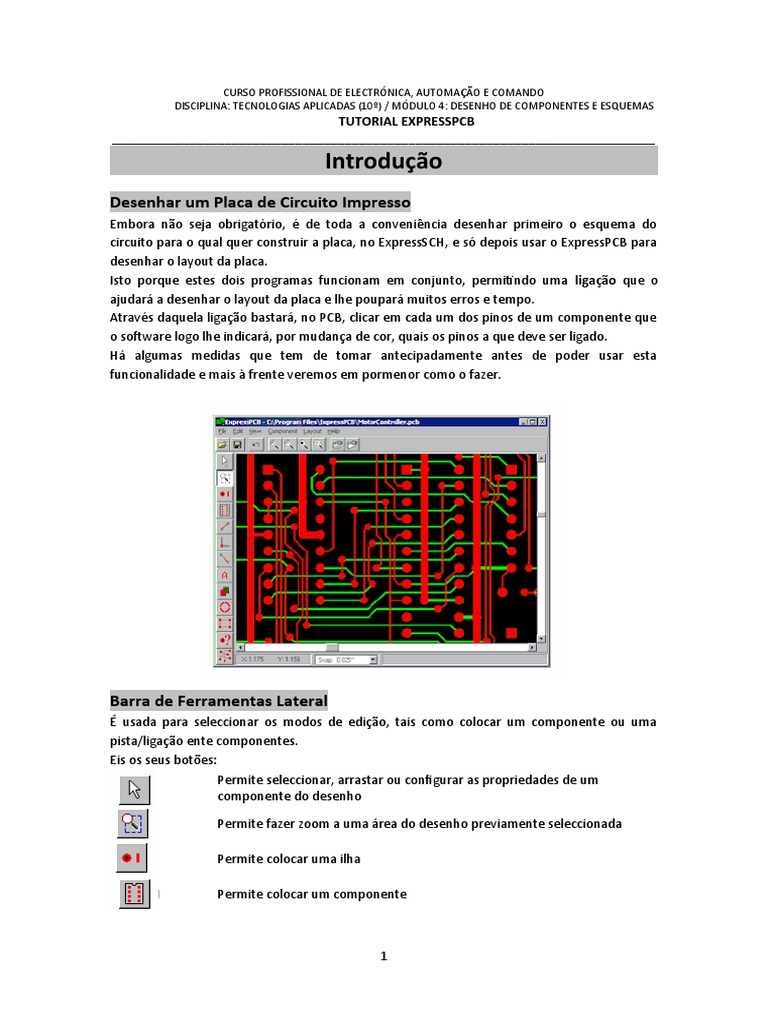

CURSO PROFISSIONAL DE ELECTRÓNICA, AUTOMAÇÃO E COMANDO

DISCIPLINA: TECNOLOGIAS APLICADAS (10º) / MÓDULO 4: DESENHO DE COMPONENTES E ESQUEMAS

TUTORIAL EXPRESSPCB
_____________________________________________________________________________

Introdução
Desenhar um Placa de Circuito Impresso
Embora não seja obrigatório, é de toda a conveniência desenhar primeiro o esquema do
circuito para o qual quer construir a placa, no ExpressSCH, e só depois usar o ExpressPCB para
desenhar o layout da placa.
Isto porque estes dois programas funcionam em conjunto, permitindo uma ligação que o
ajudará a desenhar o layout da placa e lhe poupará muitos erros e tempo.
Através daquela ligação bastará, no PCB, clicar em cada um dos pinos de um componente que
o software logo lhe indicará, por mudança de cor, quais os pinos a que deve ser ligado.
Há algumas medidas que tem de tomar antecipadamente antes de poder usar esta
funcionalidade e mais à frente veremos em pormenor como o fazer.

Barra de Ferramentas Lateral

É usada para seleccionar os modos de edição, tais como colocar um componente ou uma
pista/ligação ente componentes.
Eis os seus botões:
Permite seleccionar, arrastar ou configurar as propriedades de um
componente do desenho

Permite fazer zoom a uma área do desenho previamente seleccionada

Permite colocar uma ilha

Permite colocar um componente

1
 Permite colocar uma pista

Permite inserir um canto numa pista previamente colocada

Permite desligar uma pista

Permite escrever texto no layout da placa

Permite desenhar um rectângulo

Permite desenhar um círculo ou um arco

Permite colocar uma linha de alimentação ou de terra

Permite inserir uma linha de fronteira ao longo do perímetro da placa

Permite mostrar informação acerca de uma ilha

Ilumina/muda de cor os terminais/pinos que devem ficar ligados entre si,

isto quando clicamos num deles

Na parte de baixo da barra lateral há mais 4 botões que funcionam no modo liga/desliga e que
ligam/desligam funcionalidades do ecrã
Liga/Desliga a camada onde são colocados os componentes
Liga/Desliga a camada de topo da placa que é coberta de cobre (onde se
faz as soldaduras)
Liga/Desliga a camada de fundo da placa que é coberta de cobre ( só
interessa para placas de 2 camadas)

A Barra de Ferramentas de Topo

Quando clicamos num dos botões da barra de ferramentas lateral para utilizar uma dada
função, aparecem na barra de ferramentas de topo as correspondentes opções para essa
função.
Eis os respectivos botões da barra de ferramentas de topo:
Abrir ficheiro / desenho / layout
Gravar ficheiro
Desfazer a última acção
Zoom (aumentar tamanho)

Zoom (diminuir tamanho)

Zoom (ver a placa toda globalmente)

Zoom (para o tamanho anterior)

2
 Mostra a caixa de diálogo de Opções do programa

Mostra o Gestor de Componentes / “Component Manager”

Há ainda os botões que aparecem apenas quando as funcionalidades a que dizem respeito
foram activadas na barra lateral
Move os componentes seleccionados para a camada de topo

Move os componentes seleccionados para a camada de fundo

Selecciona a camada de cima “envernizada” – onde são colocados os componentes

Selecciona a camada de topo cobreada

Selecciona a camada de fundo cobreada (só interessa para placas de dupla face)
Não roda
Roda à esquerda 90 graus

Roda 180 graus

Roda à direita 90 graus

Põe o texto “normal” (não negrito)

Ilumina / Destaca a primeira rede

Ilumina / Destaca a rede anterior
Ilumina / destaca a próxima rede

Ilumina / Destaca a última rede

Põe texto a bold/negrito

Começar um Novo Desenho / Esquema / Placa / Layout

1. Na janela principal, o rectângulo amarelo define o perímetro da placa de circuito impresso.
Por isso deve definir desde logo o tamanho da placa que pretende construir (nem muito
grande – interessa miniaturização -, nem muito pequena, pois de contrário os componentes
não caberão ou ficarão muito juntos.
Para configurar o tamanho da sua placa deve mover os três cantos (o canto superior esquerdo
é inamovível e corresponde às coordenadas x,y=0,0. Para isso tem 2 modos:
- Arrastar os cantos com o rato
- Dar um duplo clique em cada um dos cantos e escrever as coordenadas x,y que
desejar
Beginning a New Layout
2. Faça a ligação entre o desenho do circuito que fez anteriormente no ExpressSCH e o layout
que está agora a construir, de modo a poupar tempo e erros. Quando clicar num terminal de
um componente, todos aqueles que a ele devem estar ligados por pistas, ficarão de cor
diferente (azul) facilitando assim as ligações e evitando erros. Para poder fazer isso tem de dar
o mesmo Part ID aos componentes correspondentes no ExpressSCH e ExpressPCB.
Para fazer a ligação entre os dois programas:

3
Menu File >> Link Schematic to PCB…
3. Finalmente, grave o ficheiro da sua placa através de Menu File >> Save as… dando-lhe o
nome que desejar.

3. Fazer zoom e subir ou descer na imagem

A maneira mais fácil de se mover pelo interior do seu esquema é usar a roda do rato, que num
sentido aumenta o tamanho da imagem permitindo ver os pormenores da mesma e no outro
sentido diminui o tamanho da imagem permitindo vê-la na sua totalidade.
Por outro lado se premir essa mesma roda do rato o ecrã faz scroll vertical permitindo-lhe
subir ou descer na imagem conforme anda com o rato para a frente ou para trás.

4. A Grelha
A função “Snap-to-Grid” activa uma grelha invisível que o ajuda a alinhar os seus fios e
componentes tanto na vertical como na horizontal. O ecrã é dividido em pequenas células e
assim os fios e os componentes só podem ser colocados nas linhas limites dessas células
evitando pequenos desalinhamentos devido a “erros de visão”.
Para activar esta função pode:
Menu View >> Options >> View >> marcar a opção “Show Grid” e digitar o valor do tamanho
das respectivas céluas da grelha.
Ou então clicar no ícone

No canto inferior do ecrã. Este ícone funciona na forma de botão liga/desliga.

Colocar Componentes

A maneira mais fácil de colocar componentes no desenho da placa de circuito impresso é

através do uso do “Component Manager”.
Como dica sugerimos que use o botão “Find” para procurar o “footprint” que desejar através
do nome.

1. Clique no botão… situado na barra de ferramentas de topo

2. Seleccione uma das categorias: Library Components – componentes que já vêm incluídos
com o software
Custom components – componentes que tenha você mesmo desenhado (o ExpressPCB
permite o desenho de componentes novos, para o caso do que pretende não exista de origem

4
Favourite Components – Componentes ou símbolos que tenha colocado nesta categoria para
mais rápida utilização (deve colocar aqui os componentes que mais usa)
3. Da lista que aparece, seleccione o componente que pretende, seleccione a orientação em

que pretende colocá-lo (rotação), clicando um destes botões

4. Clique no botão “Insert component into PCB”. Arraste o componente com o rato para o local
da folha que desejar
5. Preencha o Part ID do componente (ex: R1, U2, etc.). Para isso seleccione o componente

com o botão e dê um duplo clique no componente de modo a fazer aparecer a janela

de diálogo com as propriedades do componente. Não se esqueça de dar o mesmo Part ID que
deu a esse componente no ExpressSCH quando fez o esquema do circuito. Se não o fizer não
conseguirá ligar os dois desenhos e a tarefa de construção da placa de circuit impresso ficará
mais demorada e sujeita a erros.

Ligação através de Pistas

1. Clique no botão que se encontra na barra de ferramentas lateral (também pode usar
a tecla T como atalho)
2. Seleccione a largura da pista a partir da drop-down list que aparece na barra de ferramentas
de topo: uma largura de 0.031mm é um bom valor para sinais analógicos e digitais. Para linhas
de potência (230V ou mais), deve usar pistas com a largura mínima de 0,127mm.

3. Seleccione a camada clicando em ou através da tecla L (atalho)

4. Mova o rato para o ponto (terminal) inicial da pista e clique. Arraste a pista para o ponto
(terminal) final e clique de novo. Continue a colocar as pistas da mesma forma até terminar.
Dica: vá dando uma olhada para a barra de status (na parte inferior do ecrã) à medida que vai
ligando os componentes. Nela aparecerá o pino e o Part ID ao qual a pista está ligada.
5. À medida que arrasta a pista/traço, a tecla L muda de camada, a tecla Del apaga o segmento
anterior, as teclas + e – fazem zoom e a tecla G liga/desliga o snap. A barra de espaço aplica o
traço/pista e a tecla Esc cancela-o.
6. Para completar a operação, tecle a barra de espaços ou faça clique da direita do rato.

Trabalhando com as pistas

As pistas não podem ser movidas. O caminho de uma pista é determinado pela linha directa
entre os dois pontos/terminais. Contudo, podemos ultrapassar esta limitação da seguinte

5
forma: ou move o componente onde a ligação/pista está feita ou colocamos cantos nos locais
que queremos mover – veja a figura -. Estes cantos não aparecem depois na impressão.
Os cantos podem ser arrastados, inseridos ou apagados para alterar o caminho das pistas. Para

inserir um canto, seleccione e depois clique em para escolher a camada

onde o canto será colocado. Para desligar uma pista e religá-la noutro sítio, seleccione
da barra lateral; a seguir clique na pista perto do ponto onde pretende desligar e, finalmente,
arraste a pista para um novo pino/terminal.

Alterar as propriedades de um componente

Todos os items da sua placa/desenho têm propriedades. Por exemplo, as propriedades das
ilhas são o tipo de ilha e as suas coordenadas XY.

Para ver ou alterar as propriedades de um item, seleccione e depois dê um duplo

clique nele.

Ligar o Esquema (ExpresSCH) à Placa (ExpressPCB)

Ligar as pistas entre componentes será uma tarefa mais fácil se o esquema que fez
anteriormente no ExpressSCH estiver ligado (linkado) ao desenho da respectiva placa de
circuito impresso que está a fazer no ExpressPCB.
Quando isso acontece, o ExpressPCB torna os pinos que devem ser ligados entre si de uma cor
diferente (azul) quando clicamos num deles. Assim, para saber onde deve ligar, através de
pista, um pino de um componente, basta clicar no mesmo e o ExpressPCB tornará azul todos
os pinos a que esse pino deve ligar, facilitando assim o trabalho e evitando erros.

Para poder usar esta funcionalidade:

1. No ExpressSCH faça a verificação de erros: Menu File >> Check schematic for netlist errors.
Se houver erros corrija-os e volte a fazer a verificação até não haver erros assinalados;
2. Dê o mesmo part ID a todos os componentes no ExpressSCH e no ExpressPCB;
3. No ExpressPCB faça a “linkagem”: Menu File >> Link schematic to PCB

4. Clique em e clique em um pino (aparecerão a azul os pinos onde a que este deve
estar ligado).

6
Também pode analisar todas as ligações a fazer usando os botões:

Criar componentes à medida

Por vezes, os componentes que vêm por defeito com o software não são suficientes pois não
conseguimos encontrar o que pretendemos.
O ExpressPCB permite que criemos os nossos próprios componentes e que, depois, os
adicionemos à biblioteca para uso futuro.
Vejamos como através de um exemplo:

1. Adicione as ilhas seleccionando e escolhendo um tipo de ilha na barra de

ferramentas de topo. Cuidadosamente coloque as ilhas com o espaçamento correcto. Pode ser
útil alterar o espaçamento do snap-to-grid (nas Opções).

2. Associe a cada ilha um “Pin number”, de modo a poder linkar o seu componente com o
ExpressSCH.

Para associar o “Pin number”, seleccione e faça duplo clique na ilha de modo a
mostrar a sua caixa de diálogo de propriedades, onde poderá escrever o “Pin number”.

3. Desenhe o componente na camada “Silkscreen”. Desenhe com linhas seleccionando

ou círculos e arcos usando . A largura de linha a usar deve ser de 0,031mm.

7
4. Agrupe tudo e combine tudo num componente, do seguinte modo: Seleccione todos os

objectos do seu novo componente clicando em e arrastando o rato de forma a que o

rectângulo que executou abarque todos os objectos que compõem o componente.
Menu Component >> Group
A seguir, duplo clique no componente e associe-lhe um Part ID.

5. Grave o componente a adicione-o à lista de “Custom components”. Para isso, seleccione o

componente com o rato e depois Menu Component >> Save Custom.

Nota: Por vezes existem componentes na biblioteca que são parecidos com o que quer criar.
Nesse caso, a melhor estratégia é usar um desses componentes, desagrupá-lo, fazer as
alterações adequadas e depois voltar a agrupá-lo e gravá-lo na lista “Custom Component”.

Agora vamos ver como se faria o desenho da placa para o circuito Amplificador Inversor que
desenhámos aquando do Introdução ao ExpressSCH.

1. Menu File >> New >> OK

8
2. Menu View >> Options… >> coloque Display units em mm >> OK

3. Botão para aceder os “Component Manager”.

Aí, procurar o componente que precisa, fazendo “scroll” e vendo a imagem no lado esquerdo
até obter a que pretende.
Pode também fazer uma pesquisa. No meu caso como sei que os Circuito Integrados mais
comuns, como o que vou usar, vem encapsulados numa cápsula tipo “DIP” (Dual-in-line
package), faço uma pesquisa por “dip”:
Botão “Find” >> digitar “dip” >> botão “Find First”

Como o meu CI tem 8 pinos, procuro “nas redondezas” um dip de 8 pinos.

9
Finalmente clico no botão “Insert component into PCB”, e fico com ele na minha área de
desenho/trabalho.

5. Fazer o mesmo para as resistências (“resistor”) e conector (“connector”) para ligar a

alimentação externa do circuito – no meu caso vou precisar de um conector de 4
pinos/terminais pois tenho no circuito +15V, -15V, GND e Vin (isto sem contar com o Vout que
vou deixar, aqui, de parte).

Deve ficar com algo do tipo:

6. Abrir o esquema do circuito, que fez anteriormente, no ExpressSCH e verificar se tem

erros:

10
Quando já não houver erros, no ExpressPCB:

7. Menu File >> Link Schematic to PCB

E seleccionar o ficheiro ExpressSCH correspondente.

8. Dar, a todos os componentes, os mesmos partID no ExpressPCB que deu no ExpressSCH.

Para isso vá clicando (duplo clique) em cada um dos componentes, de forma a abrir a sua caixa
de diálogo de propriedades do componente (como abaixo) e digitar o seu Part ID (igual ao
correspondente do ExpressSCH).

9. Começar a fazer as ligações.

Para tal:

- Clique em
- Clique num dos pinos/terminais
Veja que além do pino/terminal em que clicou vários outros (ou outro) ficaram azuis. Isso quer
dizer que todos eles têm de ficar interligados.

11
- Faça então essas ligações clicando primeiro em
E depois no terminal início da ligação e, depois, no terminal fim de ligação, sendo que pode ir
clicando ao longo do caminho, de forma a desenhar a pista da forma/caminho que mais lhe
convier. Finalmente, quando chegar ao terminal final, depois de clicar, faça clique da direita do
rato para terminar essa ligação/pista.

10. Deve ficar com algo do género:

12
11. Gravação do projecto.
Menu File >> Save as… >> dê um nome a seu “gosto” e Gravar.

Este processo pode ser visto em vídeo/screencast em http://www.profelectro.info/?p=615

13
