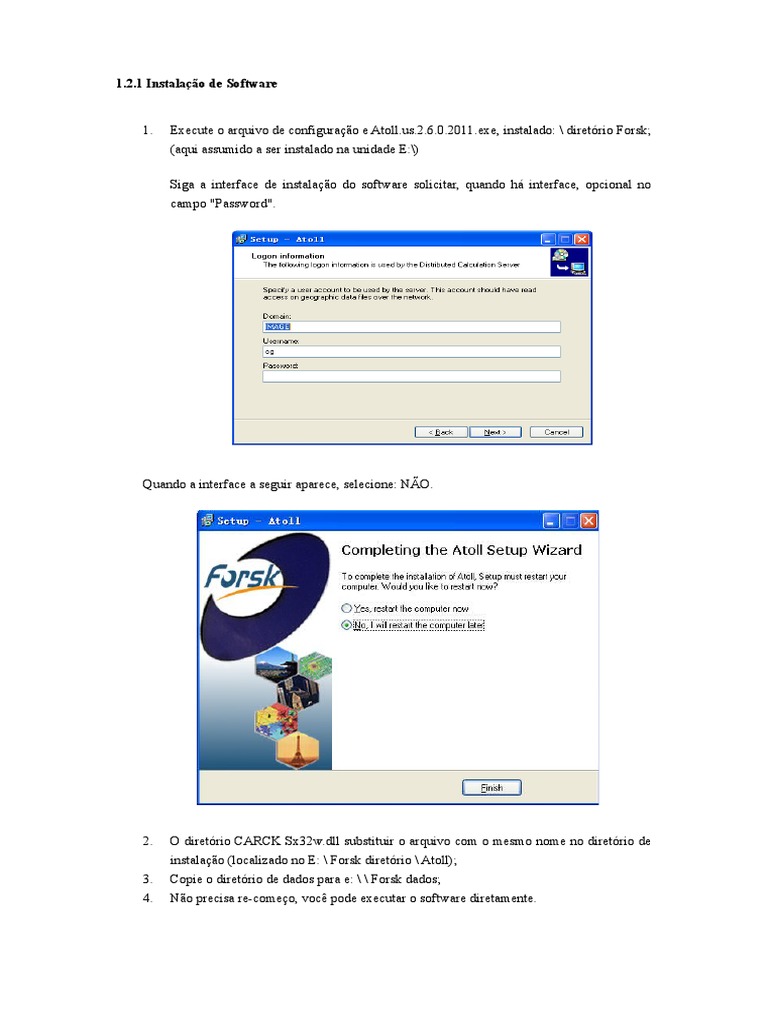

1.2.

1 Instalação de Software

1. Execute o arquivo de configuração e Atoll.us.2.6.0.2011.exe, instalado: \ diretório Forsk;

(aqui assumido a ser instalado na unidade E:\)

Siga a interface de instalação do software solicitar, quando há interface, opcional no

campo "Password".

Quando a interface a seguir aparece, selecione: NÃO.

2. O diretório CARCK Sx32w.dll substituir o arquivo com o mesmo nome no diretório de

instalação (localizado no E: \ Forsk diretório \ Atoll);
3. Copie o diretório de dados para e: \ \ Forsk dados;
4. Não precisa re-começo, você pode executar o software diretamente.
1.2.2 Novo projeto

Atoll no estabelecimento de uma engenharia WSCDMA e planeamento de

rede, simulação, gerar relatórios passos.
（1）Novo projecto
（2）Importar mapa 3D
（3）Seleccione o sistema de coordenadas
（4）Importar dados da rede
(5) O modelo de propagação, com correcção
(6) Os cálculos de propagação e gerar sobreposição
(7) Estimativa da capacidade da rede
(8) A simulação de Monte Carlo
(9) Para gerar o mapa de predição adicional cobertura
(10) Gerar um relatório
(11) A alocação da célula
(12) Os códigos de embaralhamento são atribuídos

Atoll programa aberto, clique no botão NEW a interface mostrada abaixo,

ou selecione o menu File-> Open.

O Atol vai abrir automaticamente funciona um modelo em branco. Selecione

"UMTS-HSPA". Pacote de engenharia modelo que contém o banco de dados de
antena padrão e parâmetros do dispositivo.

Atoll janela do navegador da janela principal (Explorer, como mostrado

acima à esquerda) e mapa da janela (acima, à direita). Triagem e
armazenamento de todos os dados são importados para o projeto na janela do
navegador, e calculado resultados. Vários objetos exibidos na janela do
mapa.

1.2.3 Importar mapa 3D

Selecione o menu File-> Import

No pop-up na caixa de diálogo Abrir, selecione o mapa pasta de
armazenamento de dados.

Geralmente precisa importar Atoll nos dados do mapa, incluindo: alturas

(mapa de elevação) classes desordem (mapa de classificação do terreno) e

vetor (vetor mapa). Importe qualquer ordem, importar este documento
alturas-> aulas-> desordem vetores da ordem.

1.2.3.1 Importação alturas mapa

1、Na caixa de diálogo "Open", selecione o CD demo e projetos Atoll

materiais / Geo dados / pasta alturas. Selecione o arquivo de índice, clique no
botão "Abrir".

2、Tipo de
dados
caixa de
diálogo
pop-up, selecione a Altitude. Pressione o botão "OK".

3、Importação mapa como mostrado abaixo. Heights mapa será automaticamente

armazenado na interface Atoll esquerda Explorer-> guia Dados dentro da pasta Modelo
Digital de Terreno.
1.2.3.2 Aulas de desordem de importação mapear

1、 Novamente, selecione o menu File-> Importar, na caixa de diálogo "Open",

selecione o CD-ROM os projetos Atoll demo e materiais / Geo dados / pasta arquivo
desordem. Selecione o arquivo de índice, clique no botão "Abrir".

2、Tipo de dados caixa de diálogo pop-up, selecione as classes desordem. Pressione

o botão "OK".
 3、 Importação mapa como mostrado abaixo. Mapa aulas desordem será
automaticamente armazenado no lado esquerdo da interface Atoll
Explorer-> guia Dados dentro da pasta classes Clutter.

4、 Duplo Clutter-pasta classes, abrir o Clutter aulas caixa de diálogo Propriedades,

definir o mapa de desordem os atributos na caixa de diálogo. Abra a guia Descrição,
clique no botão Atualizar na parte inferior direita do tipo de filtro de características de
superfície que não estão incluídos no mapa. A figura a seguir é uma atualização de
exibição. Parâmetros de código e nome de cada recurso será automaticamente ajustado
para o valor padrão.

Os valores padrão efeitos, quando o projeto não importar confusão caso mapa
classes, também podemos definir os valores padrão dos parâmetros da área de toda a
rede na guia Descrição. Se você escolher o canto inferior esquerdo do padrão do
usuário valoriza apenas uma opção, mesmo se os parâmetros definidos sobre o assunto
na frente do guia Descrição, Atol só os valores padrão no rótulo。

6、Defina cada recurso na guia Exibir da cor de apresentação. Observe as

configurações do tipo de exibição e de campo. A figura a seguir é a configuração
recomendada. Clique na caixa de cor na frente de cada legenda, você pode definir uma
cor diferente para cada recurso.
Se você remover a marca de verificação na caixa de seleção à direita de uma ou mais
classes de desordem esta desordem vontade
Mapa torna-se transparente.。
 Enquanto o canto inferior esquerdo da Legenda Adicionar ao escolhido, tão fácil de
chamar a lenda de desordem; ajustar a barra de transparência pode ajustar o mapa de
cores tons.。

7、Pressione OK para sair da caixa de diálogo Propriedades. A desordem depois de

definir o mapa mostrado abaixo。
1.2.3.3 Importação vetor mapa

1、 Novamente, selecione o menu File-> Importar, na caixa de diálogo "Open",

selecione o CD-ROM os projetos Atoll demo e materiais / Geo dados / pasta arquivo
vetorial. Selecione o arquivo de índice, clique no botão "Abrir"。

2、 Tipo de dados caixa de diálogo pop-up, selecione os vetores. Pressione o botão

"OK".
 3、 O Vetor importação pop up caixa de diálogo, como mostrado, usando as
configurações padrão, importação, Atoll mapa começar a importar。

4、 Importação mapa como mostrado abaixo. Vetor mapa é automaticamente

armazenada na interface Atoll esquerda Explorer-> as tags Geo dentro da pasta recém-
criada Vetores。

5、Utilizar o rato para arrastar a pasta

Vectores para o nível superior, e um mapa do
vetor apresentadas na parte superior, como
mostrado na janela de trabalho mostrada：

6Clique duas vezes no Vetores a pasta do arquivo UA_Bruxelles1_airport primeiro,

abrir sua caixa de diálogo Propriedades e abra a guia Exibir, como mostrado abaixo：
 7、Clique no meio para definir as linhas horizontais do ecrã vetor, abrir a caixa de
diálogo Display, como mostrado na caixa de diálogo pode ser definido
UA_Bruxelles1_airport cor da linha e espessura。
 9、De acordo com a mesma operação pode modificar o arquivo de outro vetor, não
repetir aqui。

Finalmente, todo o mapa mostrado abaixo：

1.2.4 Selecione o

sistema de

coordenadas

Selecione o menu
Atoll Ferramentas->
Opções, como
mostrado abaixo：
 Abra a caixa de diálogo Opções, como
mostrado abaixo, defina o sistema de
projeção e a tela do sistema de coordenadas
rótulo sistemas。
 Sistema de Projeção primeiro conjunto (ou seja, o mapa usado no sistema de
projeção, pode ser encontrado no arquivo de projeção na pasta da Altura de dados do
mapa de informações relacionadas). Mapa do sistema de projeção utilizada aqui é WGS
84 UTM zona 31N (hemisfério norte).
Clique na linha de projeção, para abrir coordenadas caixa de diálogo do sistema,
selecione Procurar no WGS84 tipo de zonas UTM. Em seguida, selecione WGS 84/UTM
zona 31N, pressione OK.
Definir como mostrado abaixo：

Defina o Display System

Sistema de visualização é exibida em torno da escala da janela do mapa coordena
coordenadas relativas (X e Y, em metros) ou de latitude e longitude (longitude e latitude).
Sistema de projeção, Atoll definir automaticamente o sistema de visualização e sistema
de projeção, como mostrado acima. A escala do mapa coordenadas relativas janela. Atol
é a latitude e longitude, você terá que re-configurar o sistema de exibição.
Clique no botão à direita da linha de exibição de coordenadas caixa de diálogo
sistema abre novamente Encontrar em
Selecione o WGS84 UTM tipo de zonas, selecione o tipo mais acima WGS 84
símbolo sexual elipsóide (frente). Definir como mostrado abaixo:
A figura seguinte é um sistema de coordenadas é definida exibe a latitude e longitude na
janela de trabalho. Em que d representa o grau, m representa estrelas, s representa
segundos.

Os usuários também podem usar hábitos, selecione o sistema de coordenadas a

exibição xxdxxmxx.xxsS formato (DMS), ou xx.xxxxsS (graus decimais, o Hemisfério
Norte último N, S representa o hemisfério sul) os formatos ou-xx.xxxxx (graus decimais,
sinal negativo indica que o hemisfério sul) de formato, como mostrado abaixo.
Nota: (1) se o mapa está fora do sistema de projeção WGS 84, se você precisar exibir as
coordenadas de latitude e longitude, Nota Para selecionar o sistema de exibição
correspondente ao nome do sistema de projeção, eo sinal em frente do sistema de nome
de sistema elipsóide .
(2) Na China, mais e mais usuários utilizar o mapa formato índice do planeta, cada pasta
de dados do mapa em um arquivo de índice. Para este mapa, o sistema de coordenadas
geralmente é usado um atol no tipo da Ásia-Pacífico dentro do sistema Pequim Kruger

1954 / Gauss. Tal como um mapa de Pequim, sistemas de projeto pode escolher
Pequim 1954/Gauss Kruger 20N, como mostrado abaixo.
Display Sistema para selecionar o correspondente Beijing 1954。
1.3 registro de estágio

1．Funcionalidade do software GERAL；

2．O que é um mapa tridimensional? A importação passo como?

3．Falar sobre as dicas de treinamento e idéias.

O estágio de planejamento unidade 2 Wi-Fi e simulação

2.1 Descrição estágio

2.1.1 propósito de estágio

Estágio através da unidade, o mestre：

1．Estágio atraves da Unidade, o mestre；

2．Dominar os processos e métodos de simulação

3．Dados de simulação para analisar o método proposto melhora。

2.1.2 Programa de Estágio

1．Dados configurações do site；

2．Dados antenas Definir；

3．Dados do transmissor Definir；

4．Definição de dados da célula；

5．previsão

6．Modelo de tráfego personalizado e mapa de tráfego empate

7．simulação
2.2 passos de estágio

2.2.1 Dados configurações do site

1. Atol no estabelecimento do projeto de TD-SCDMA, há dois casos:

(1) rede foi criada ou rede de dados, incluindo a localização do site,
os dados da antena.
(2) a rede não tiver sido estabelecida, começar a planear a partir do
software de planeamento pano estação。

Aqui vamos nos concentrar no segundo caso a introduzir。

Atol, bem como qualquer outra ferramenta de planejamento de rede sem fio
para o planejamento da rede, os usuários devem importar dados de rede sem fio,
rede de dados：
Site - estação de base, incluindo um número de localização do local,
altitude e da base de configuração CE；
Antena - antena, Atoll no cálculo do tempo de acordo com o nível da antena,
uma vertical lóbulo FIG calcular a perda correspondente envolvidos no cálculo
de perda de percurso, em conjunto com o ganho da antena em conjunto。
Transmissor - sector, incluindo os tipos de antenas para cada setor, o
ângulo de inclinação, direção, antenas inteligentes e outros equipamentos
utilizados no cálculo do modelo de propagação, precisão de cálculo, etc；
Células - uma célula, isto é, de um sector de cada frequência portadora,
incluindo cada frequência portadora correspondente ao valor de potência do
canal, a configuração do espaço de tempo, e os resultados de atribuição de
código de embaralhamento。
Antes de importar os dados da rede, deve estar pronto para todos os dados
da tabela acima em Excel。

2．De importação de dados tabelas de rede precisa importar uma certa ordem,
esta ordem é a janela do Explorer Atoll, arranjo padrão de cada nível de objeto
de dados para importar, como mostrado abaixo, a ordem de importação é：Sites->
Antena-> Transmissores-> Células
3．em Explorer janela Data O cartão, dê um duplo clique Sites item，Ou logo
após a abertura Sites，selecionar Open Table(Tabela) opção é a estação de base,
abre a tabela de parâmetro, definido Name、Longitude、Latitude e Equipment
e outros parâmetros，Altitude(Acima do nível do mar) será gerada
automaticamente na tabela após a importação, além de mesa de todos os
parâmetros podem ser modificados com o projeto precisa。
Note-se que, no O Equipamento definidas e estabelecidas, o direito de abrir
Sites，selecionar Equipment em Open Table，Abre sob a forma de configurações de
equipamentos relacionados de parâmetros, pode ser necessário mais para a
definição de um novo equipamento。
2.2.2 Dados de antena definido

Incluindo tanto manual e importação de lote。

Manualmente em Explorer de Data Cartão, o direito de abrir

Antennas，selecionar New opções，Na janela que se abre sobre o nome da antena,

horizontal / vertical lobo ganho conjunto de atributos correspondente.。

Lote como antes importar um novo index.txt arquivo，Quais as listas que

você deseja importar o nome do arquivo de antena, repita os passos de
importação a granel Mapa em PlaNET data to be imported janela Antennas
Estabelecido antes da janela filho index.txt Arquivo, de modo que pode ser um
número de diferentes tipos de antenas importar orientada em。
2.2.3 Dados do transmissor Definir

Em Explorer janela Data O cartão, dê um duplo clique Transmitters Itens, ou

logo após a abertura Transmitters，selecionar Open Table Abre opções janela

precisa importar os parâmetros básicos para setor
Site、Transmitter、Antenna、Height、Azimuth(Ângulo de direção) e Mecânica
inclinação sugestões de importação tempo de importação，Transmiter Colunas da
tabela pode ser escondido ou ajustar a sua ordem, como na coluna divisão de
importação tempo terá que prestar atenção em tudo após a importação para
lembrar Explorer janela Data Cartão no direito aberto Transmitter，selecionar
Activate Transmitters Opção for ativada, todos os setores。

na fixação Transmitter Depois que os parâmetros básicos, o setor de

equipamentos marcada para começar (Equipment) , Logo após a abertura
Transmitters，selecionar Equipment Submenu opções podem
TMA(Tamerlan)、BTS(estação base)e Feeder(alimentador) O equipamento de
três é definida e fixada, depois do termo da operação, pode Transmitter
Equipamentos do setor e definir a duração da transmissão e recepção de ajuste
da tabela do alimentador, deve ser logo após a abertura Transmitters selecionar
Equipment，Em seu sub-menu, selecione Apply to transmitters，Antes configuração
aplicada a todos os sectores, Transmitter Tabela calcula os parâmetros
correspondentes do sector。
2.2.4 Definir célula de dados

Posteriormente definida cell dados，direita para abrir

Transmitters，selecionar cell Em Open Table，Fornecida na forma aberta
Name、Transmitter、Carrier、Max Power、Pilot Power、SCH power、other CCH power
e AS threshold(Ative o limite definido) e os parâmetros celulares。
2.2.5 O conjunto de dados de transmissão de modelo

Siga o princípio de "fora para dentro" de ajuste do modelo de transmissão,

o direito de abrir Transmitters，selecionar properties opções，Na janela que se
abre propagation Cartão Main Matrix itens dentro，Situado na periferia do
modelo da região de transmissão (por exemplo SU)，Calcula-se o raio do
espaçamento estação e geralmente 1,5 vezes，precisão de cálculo (Resolution)
Com a precisão do mapa。

Dados da estação base têm modelo de propagação de informações

classificadas, em seguida, usar essas informações para todos os setores são
divididos em várias categorias, e depois definir o modelo de propagação, como
em Transmiter Que não são classificados de informação, podem ser divididos de
acordo com a área real no mapa, método de divisão é：Uma barra de ferramentas
de edição de vetores para criar uma nova camada vetorial, clique no botão de
edição de vetores, círculo dos limites da cidade no mapa, clique com botão
direito na região, selecione use as filtering polygon Opções, o rastreio para
fora da região da base, depois de repetir a operação acima, para atribuir o
modelo de transmissão (por exemplo, U)，E assim por diante pode ser ajustado
para diferentes regiões do modelo de transmissão. Logo após a abertura
Transmitters，selecionar Group by Itens, com o modelo de transmissão principal
para classificar a mesma base do modelo de transmissão da estação pode ser
classificada como uma classe, mais propício ao planejamento e gestão。
 De modo que cada setor da estação base será importado para o projeto, e
concluir as definições relevantes. Este foi o trabalho de preparação básica
feito, após a fase de previsão preliminar。

2.2.6 Previsão

1. previsão de cobertura
Previsão de cobertura na simulação antes, não adicione o negócio, a
cobertura da estação base das projeções refletem o desempenho。

Operação específica: a previsão antes da necessidade de desenhar o domínio

computacional, na barra de menu Tools selecionar Computation Zone
item，selecionar draw opções，No mapa para traçar projeções regionais
precisam。
 A cobertura pode então prever em Explorer coluna Data Cartão, o direito de
abrir Prediction Entrada, selecione New Opção, foram selecionados, na janela
que se abre Coverage by transmitter(cobertura do setor)、Coverage by signal
level(Cobertura de nível de sinal)e Overlapping zones(Sobreponha região)
três，Seus parâmetros relevantes definidos na janela correspondente é aberta,
por exemplo, para calcular a precisão do sinal de portadora de intervalo, e
cobertura da borda. para Overlapping zones Também definir o limite de ativação
eo restante na janela。
 Calculada antes também gostaria de prever as propriedades de determinadas
configurações, direito aberto Prediction，selecionar Properties Janela de
entrada abre mudou a precisão do mapa consistente, e sugeriu que os resultados
do cálculo são guardadas para outra pasta, para que o arquivo de projeto para
se tornar menor, salve o caminho recomendado definido para (o arquivo de
projeto).losses Pasta), após o que pode ser calculado.

Atalhos de cálculo, clique na barra de menu, barra de ferramentas, ou

clique na barra de menu Tools Drop-down menu de Calculate Opção, você pode
começar a prever computação pode ver a janela filho da tarefa, eo progresso do
cálculo mostra.
 Figura cálculo resultados por ferramenta de análise apontam que combina
lenda e janela de análise de ponto de a base de pontos de cobertura da estação

Análise e ajustamento para alcançar o ideal ou a satisfação do cliente

cobrindo estado。

2. outras previsões

O resto dos modelos de previsão de tráfego e de configuração de mapa de

tráfego é completa e, após a conclusão da simulação, incluindo Downlink total
noise、Pilot reception analysis(Ec/Io)、Service area(Eb/Nt) downlink、Service
area(Eb/Nt) uplink、Effective service area、Handoff status、Pilot pollution e
Probability，Estas projecções criam forma semelhante à predição de cobertura, a
diferença é estas projecções têm de ser definidas para o terminal, uma taxa
móvel, tipo de serviço, e um transportador, em que o estabelecimento
Probability Prever necessidades especiais em Explorer coluna botão direito do
mouse Predictions，selecionar New item，Abre Study types Janela, selecione
Effective service area Opção em sua janela de propriedades Simulation Cartão,
selecione o nome do grupo de simulação e selecione All Após a entrada Display
Cartão Display Type e Field itens dentro，selecionar Discrete value e
probability，Os valores de taxa de possíveis podem ser adicionados, conforme
necessário, recomenda-maior do que 0,5.

Depois que tudo estiver pronto, você pode começar as operações de carga e
previsão de tráfego, que é o peso de toda a operação da congregação. Previsões,
pode também estar disponível a partir do ponto de ferramentas de análise para
análise e de ajuste, para atingir o objectivo do design! O trabalho precisa ser
repetido!

2.2.7 Modelo de tráfego personalizado e mapa de tráfego empate

O projeto deve ser realizada a simulação de previsão de cobertura, na

necessidade do modelo de tráfego personalizado e desenhar mapa de tráfego antes
da simulação. Clique Explorers coluna Data Cartão UMTS Parameters
Itens, incluindo Environment、User Profile、Terminals、Mobility Types e
Services Parâmetros de entrada no ambiente de propagação, tipo de usuário,
terminal, tipo móvel e serviço de categorias definidas dentro de qualquer

projeto pode ser incluído ou excluído, fez a todos lembrar que ser modificada
na posição correspondente dos outros itens , para manter um determinado
conjunto de sincronização. Parâmetros de tráfego modelo de tráfego, os
parâmetros desta parte do impacto direto sobre os resultados de planejamento,
portanto, precisam ser cuidadosamente definida. O modelo de propagação e
conjunto, mapa de tráfego é seguir o princípio de "de fora e de dentro. "No
Explorer de Geo Cartão, o direito de abrir UMTS Traffic Entrada, selecione New
map Opção, a janela aberta, selecione Map based on Environments Itens, de modo
que você pode mapear dividido em diferentes tráfego mapa de tráfego de
densidade de área. Aqui estão algumas dicas, tais como a forma de mapear o
tráfego mais periférico encheu a área de cálculo inteiro? Primeiro, escolha o
tipo de tráfego, em qualquer lugar do mapa para desenhar um polígono a partir
da barra de menu Tools O menu drop-down, selecione Computation Zone Em
Properties，Polígono, optar por calcular as coordenadas da área copiada depois
botão direito do mouse antes de pintar Properties Itens e cópias de coordenadas
para as coordenadas do domínio computacional, tal como o tráfego de domínio
completamente coincidir com o domínio computacional. E, em seguida, na parte
superior desta, continuam a atrair outros tipos de mapa de tráfego。

Além disso, em New traffic map o resto das opções na janela também pode

escolher，Map base on User Profile Itens usados na elaboração de mapa de

tráfego bom, reservar uma área especial (localização, por exemplo) está
localizado na Zona de Desenvolvimento Econômico do subúrbio ou estrada gosto de
desenhar essas áreas especiais, a necessidade de clicar duas vezes na região de
sua definição de densidade de usuários, isso pode ser a simulação mais
realista, e os três restantes tem que escolher de acordo com a necessidade。
2.2.8 simulação

Logo após a abertura Explorers coluna Data Cartão UMTS Simulations

selecionar New Abre a janela de entrada pode definir o número de simulações e
salvar o tipo de informação, recomenda-se a escolha de informação móvel
detalhada, e escolher a opção de calcular，
Assim que tudo estiver configurado corretamente, pode ser o mesmo que
previu atalhos computacionais clique na barra de menu para iniciar a simulação.
Ponto foi mostrado no diagrama de terreno sobre o software no cálculo da área
anterior com base no peso, os valores dos parâmetros do meio de propagação, bem
como o tráfego de ocupado, e espalhamento aleatório, e por diferença de cor。
A simulação é completa, você pode ver os resultados da simulação, os resultados
da simulação não atingir a meta, reajuste os parâmetros de rede, parâmetros de tráfego
e mapa de trânsito, re-simulação, aqui é a análise do problema pode ser previsto, bem
como o ponto-de-uso ferramentas de análise。

1．Breve rádio WCDMA processo de planejamento de rede；

2 ． Dado um mapa tridimensional específica, no Site dados 、 Antennas dados Transmitter

dados CELL Configuração razoável, os dados registrados e lista de parâmetro específico e
simulação, os resultados da simulação (resultados de campo de força de previsão, o sinal-ruído
previsões de resultados razão, os melhores resultados de previsão servindo celulares, resultados de
predição de handoff) registros e analisados, assim como a existência de problemas e soluções。

3．Falar sobre as dicas de treinamento e idéias。
