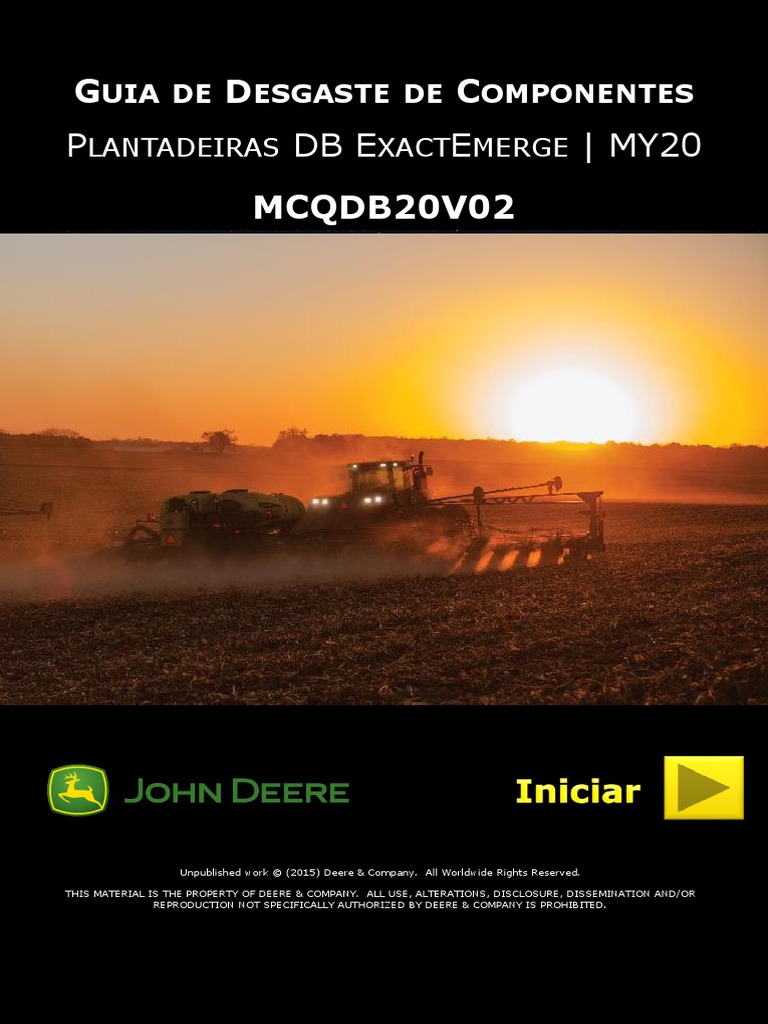

GUIA DE DESGASTE DE COMPONENTES

PLANTADEIRAS DB EXACTEMERGE | MY20

MCQDB20V02

Unpublished work © (2015) Deere & Company. All Worldwide Rights Reserved.

THIS MATERIAL IS THE PROPERTY OF DEERE & COMPANY. ALL USE, ALTERATIONS, DISCLOSURE, DISSEMINATION AND/OR
REPRODUCTION NOT SPECIFICALLY AUTHORIZED BY DEERE & COMPANY IS PROHIBITED.
 TRANSMISSÃO DA
DISCO DE SEMENTE ESCOVA BRUSHBELT™

CHAPA CONDUTORA ESCOVA BRUSHBELT™

PASTILHAS DE DESGASTE
DO DOSADOR SENSOR DE SEMENTE

GUIA DA SEMENTE
DISCO DUPLO DE
SEMENTE

AGITADOR TIPO RUGOSO

DISCO DE CORTE
ROLAMENTO DO CUBO DO
DOSADOR
RODA CALIBRADORA DE
PROFUNDIDADE
ELIMINADOR DE DUPLAS
INTERNO
RASPADOR INTERNO DO
ELIMINADOR DE DUPLAS DISCO DUPLO
EXTERNO
RASPADOR EXTERNO DO
RODA EJETORA DISCO DUPLO

VEDAÇÕES DO DOSADOR ROLAMENTOS BLINDADOS

RASPADOR DA ESCOVA
ENGRENAGEM DE BRONZE
BRUSHBELT™
Seguindo as orientações abaixo, a performance e a
vida útil dos componentes será mais satisfatória
no desempenho do dosador:
- Utilizar o grafite Spray na parte externa do disco;
- Realizar ajuste do cubo para regulagem do disco
de semente com a carcaça do dosador;
- Desgaste da borracha da tampa do dosador;

QUANDO SUBSTITUIR
• Realize inspeção anualmente.
• Substitua se o desgaste causado pelo contato com
a carcaça do disco e as pastilhas de desgaste
atinjam os agitadores de sementes do disco.
Localizada no cartucho condutor de sementes, a
chapa condutora auxilia no transporte da semente
até o solo. Quanto mais limpa a chapa for mantida,
melhor será a performance da condução da
semente.

QUANDO SUBSTITUIR
• Inspecionar a cada 200 horas e/ou entre
intervalos de plantio.
• Se o desgaste não afetar a performance, não é
necessária a substituição.
• Limpe sempre que possível, pois o acúmulo de
sujeira (tratamento) pode impactar na
performance.
Chapa Condutora com desgaste.
Pastilhas do Dosador sofrerão desgaste geralmente
em condições normais. A substituição destas
previne o desgaste da carcaça do dosador. Aplicar
torque de 2,9 newtons-metro.

QUANDO SUBSTITUIR
• Substituir quando necessário.
• Há um indicador de desgaste na pastilha, quando
este não esta mais visível, é recomendado a
substituição. Rodizio pode ser realizado em caso
de desgaste não uniforme, prolongando a vida util.
Pontos de desgaste devido ao contato com o disco,
não causam problemas de performance do dosador.

QUANDO SUBSTITUIR
• Se a superfície onde a semente desliza, na área que
a escova entra em contato (parte inferior do Guia
de Semente) estiver danificada ou com rugosidade,
a substituição é recomendada.
• Certifique-se de que a peça flexível ao lado esteja
em boas condições.
A perda de alguns dentes individuais não irá afetar a
performance do dosador.

QUANDO SUBSTITUIR
• Inspecionar a cada 100 horas.
• Se grupos de dentes estiverem faltando ou com as
pontas gastas, a performance pode ser afetada e a
substituição é recomendada.
• Se o clipe de fixação no lado traseiro do dosador
estiver quebrado ou danificado, substitua-o.
• Montagem: Primeiro encaixe os clipes das
extremidades, depois o central. Verifique se as
superfícies estão alinhadas no dosador e que não
haja sobressaltos.
Verifique ocorrência de folga, movimento lateral,
travamento, ou rolamento fora do alojamento.

QUANDO SUBSTITUIR
• Substitua quando necessário.
• Inspecione o cubo do dosador. Se houver
movimento/folga observável do rolamento
dentro do alojamento, a substituição é
necessária.
Comprimento de componente novo: 20,5 mm.
As cerdas podem estar um pouco torcidas, devido a
rotação do disco, o que é considerado normal.

QUANDO SUBSTITUIR
• Inspecionar anualmente.
• Realizar medição: caso as cerdas apresentem
comprimento menor que 17mm e estiverem
afetando a performance do dosador, mesmo na
posição mais avançada da regulagem, deve-se
substituir o item.
Comprimento de componente novo: 10,5 mm.
Cerdas torcidas devido a rotação do disco é uma
condição normal.

QUANDO SUBSTITUIR
• Inspecionar a cada 100 horas.
• Realizar medição: caso as cerdas apresentem
comprimento menor que 8 mm e estiverem
afetando na performance, devem ser substituídas.
NOTA: A medição deve ser feita perpendicularmente
à base da montagem até a ponta do dente, NÃO ao
comprimento real do dente. Veja a foto.
Os dentes da roda ejetora devem encaixar
completamente nos orifícios do disco de semente.

QUANDO SUBSTITUIR
• Inspecionar a cada 100 horas.
• Substitua se os dentes da roda estiverem
desgastados, quebrados ou não encaixando nos
orifícios do disco de forma adequada. Verifique o
encaixe no lado oposto do disco.
• Verifique se roda está limpa, se gira livremente e se
esta encaixada corretamente.

Dentes desgastados devido

ao acúmulo de sujeira.
Verifique se o grafite spray está sendo aplicado ao
disco de plantio. Verifique também o ajuste do disco, a
lubrificação das sementes e a limpeza das vedações.
Essas recomendações são fundamentais
para não ocorrer desgaste prematuro das vedações
e uma boa performance de plantio.

QUANDO SUBSTITUIR
• Inspecionar quando necessário.
• Verifique se a vedação não esta rasgada, torcida ou
virada.
• Um indicativo de que a vedação possa estar com
problema é a perda de performance mostrada no
monitor para uma determinada linha.
O ajuste correto do disco duplo interfere no desgaste
do raspador e no engate de fixação do mesmo.

QUANDO SUBSTITUIR
• Inspecionar a cada 100 horas.
• A substituição é recomendada se o raspador
estiver desgastado até o ponto em que nenhum
contato seja feito com as cerdas das escovas.
• É recomendada a troca do batente plástico quando
o mesmo desgastar a ponto de perder sua função.

Inspecionar o desgaste do batente

plástico, indicado pela seta.
Sempre que retirar a escova certifique-se que no
momento da instalação a escova esteja encaixada
corretamente com o eixo, isso evita ter desgastes
prematuros.

QUANDO SUBSTITUIR
• Inspecionar a cada 100 horas.
• Com a transmissão removida do cartucho, gire
com a mão verificando se há algo prendendo a
transmissão, sugerindo um rolamento seco, ou
engrenagem danificada.
• Verifique o desgaste na face emborrachada da
polia.
As cerdas dobradas não devem ser motivo de
substituição. Recomendado a inversão do sentido de
rotação da escova, invertendo a escova no seu próprio
cartucho.
QUANDO SUBSTITUIR
• Inspecionar antes e depois da janela de plantio.
• Substitua quando faltarem grandes áreas de cerdas
ou se as cerdas tiverem ficado curtas, causando
perda de desempenho.
• Substitua se a base das cerdas tiver rachaduras,
quebras ou está começando a se desfazer.
Substitua
a escova
se um
lado
estiver
desgasta
do.

Substitua na ocorrência de uma perda

de cerdas continuas for maior que 1 cm.

Substitua a escova em caso de perda da Substitua se a base das

performance devido um descolamento cerdas descolar.
da base maior que 2,5 cm.
A utilização de talco/grafite evita o acúmulo de
sujeira no visor do sensor de semente.

QUANDO SUBSTITUIR
• Inspecionar quando necessário e no fim da janela
de plantio.
• Verificar por trincas ou danos a superfície de vidro.
• A tampa superior com o vidro pode ser substituída
separadamente, sem necessitar da troca do
sensor completo.
Verifique se há danos nos discos, se o diâmetro
está abaixo da especificação ou se a borda chanfrada
está desgastada.

QUANDO SUBSTITUIR
• Inspecionar a cada 400 horas ou no fim da janela
de plantio.
• Substitua os discos apenas se o desgaste
estiver afetando a performance do equipamento.
• Certifique-se que o contato entre os discos esteja
correto, ou seja, ao girar os mesmos em direções
opostas, deve ocorrer um leve contato em um
ponto, caso contrário ajuste-o.
• Para ajustar, retire os calços (arruelas) que estão
localizadas no cubo do disco para aproximar
(conforme foto ao lado). Se necessário afastar,
adicione arruelas.
Verifique se há danos nas lâminas. O desgaste do
disco de corte varia em função do tipo de solo e
métodos de plantio.

QUANDO SUBSTITUIR
• Inspecionar o ajuste dos rolamentos cônicos a
cada 50 horas e final da temporada de plantio.
• Substitua os discos quando estiverem
influenciando na performance.
• Substitua os rolamentos quando verificar
desgaste, folga ou travamento.

OBS: Realizar reaperto nas primeiras 10 horas.

A roda calibradora de profundidade deve ter um
contato leve com o disco de sementes. As rodas
calibradoras de profundidade e os disco devem
estar livres para girar com resistência mínima.

QUANDO SUBSTITUIR
• Inspecionar a cada 200 horas.
• Substitua quando estiver desgastada, travando
e/ou influenciando na performance.
• Não aperte excessivamente as rodas calibradoras
de profundidade contra os discos de sementes,
isso evita desgaste prematuro da roda.
• Roda calibradora com desgaste na banda de
borracha, perdendo uma de suas funções, tendo
que ser substituída. (Conforme indicação da seta)
A tecnologia ExactEmerge™ possui um raspador
interno, que também tem a finalidade de proteção
do cartucho da escova BrushBelt™.

QUANDO SUBSTITUIR
• Inspecionar no início da safra e a cada 400 horas.
• O raspador interno deve ser substituído quando
apresentar desgaste excessivo ou algum dano.
O raspador externo deve trabalhar sempre bem
ajustado contra o disco duplo.

QUANDO SUBSTITUIR
• O raspador externo deve ser substituído quando
apresentar desgaste excessivo ou algum dano.
• Inspecione os raspadores (A) no início da safra e a
cada 400 horas quanto a desgaste excessivo e
substitua conforme necessário.

A
A tecnologia ExactEmerge™ está equipada com
rolamentos blindados na linha de plantio.
Para verificação, com a plantadeira elevada, gire a
roda calibradora, disco encontrado e as rodas
cobridoras.
Verifique se os rolamentos estão girando ou estão
travados. Somente realize a troca, se o travamento
causar perda da função do item.
QUANDO SUBSTITUIR
• Inspecionar a cada entre safra ou quando tiver
alguma anormalidade.
• Substitua os rolamentos quando estiverem
desgastados, quando travamentos forem
observados e/ou influenciando na performance.
O gerador de 56V que é conectado à TDP do trator
é contemplado com uma engrenagem de bronze
entre o alternador e a caixa de engrenagem. Segue
orientações para ter uma boa performance.

QUANDO SUBSTITUIR
• Realizar lubrificação com graxa EP de molibdênio
para alta temperatura no início da safra e a cada
100 horas.
• Realize limpezas no gerador quando necessário.
• Substitua a engrenagem de bronze quando estiver
desgastada.
