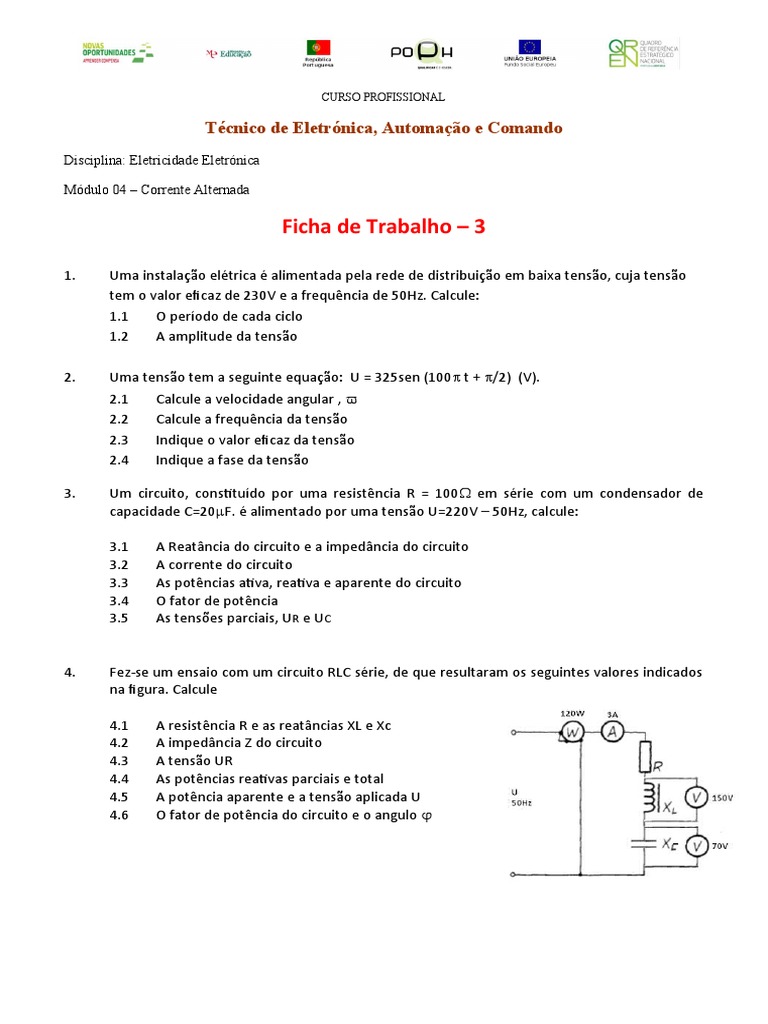

CURSO PROFISSIONAL

Técnico de Eletrónica, Automação e Comando


Disciplina: Eletricidade Eletrónica

Módulo 04 – Corrente Alternada

Ficha de Trabalho – 3

1. Uma instalação elétrica é alimentada pela rede de distribuição em baixa tensão, cuja tensão
tem o valor eficaz de 230V e a frequência de 50Hz. Calcule:
1.1 O período de cada ciclo
1.2 A amplitude da tensão

2. Uma tensão tem a seguinte equação: U = 325sen (100 t + /2) (V).


2.1 Calcule a velocidade angular , 
2.2 Calcule a frequência da tensão
2.3 Indique o valor eficaz da tensão
2.4 Indique a fase da tensão

3. Um circuito, constituído por uma resistência R = 100 em série com um condensador de


capacidade C=20F. é alimentado por uma tensão U=220V – 50Hz, calcule:

3.1 A Reatância do circuito e a impedância do circuito


3.2 A corrente do circuito
3.3 As potências ativa, reativa e aparente do circuito
3.4 O fator de potência
3.5 As tensões parciais, UR e UC

4. Fez-se um ensaio com um circuito RLC série, de que resultaram os seguintes valores indicados
na figura. Calcule

4.1 A resistência R e as reatâncias XL e Xc


4.2 A impedância Z do circuito
4.3 A tensão UR
4.4 As potências reativas parciais e total
4.5 A potência aparente e a tensão aplicada U
4.6 O fator de potência do circuito e o angulo 
