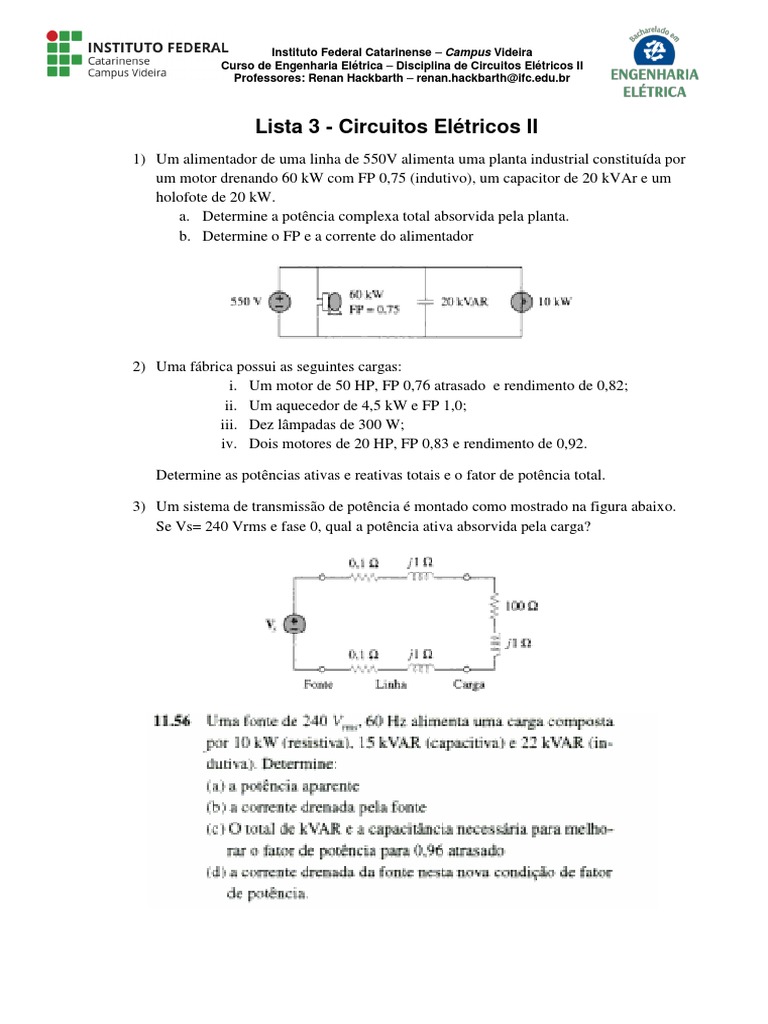

Lista 3 - Circuitos Elétricos II

1) Um alimentador de uma linha de 550V alimenta uma planta industrial constituída por
um motor drenando 60 kW com FP 0,75 (indutivo), um capacitor de 20 kVAr e um
holofote de 20 kW.
a. Determine a potência complexa total absorvida pela planta.
b. Determine o FP e a corrente do alimentador

2) Uma fábrica possui as seguintes cargas:

i. Um motor de 50 HP, FP 0,76 atrasado e rendimento de 0,82;
ii. Um aquecedor de 4,5 kW e FP 1,0;
iii. Dez lâmpadas de 300 W;
iv. Dois motores de 20 HP, FP 0,83 e rendimento de 0,92.

Determine as potências ativas e reativas totais e o fator de potência total.

3) Um sistema de transmissão de potência é montado como mostrado na figura abaixo.

Se Vs= 240 Vrms e fase 0, qual a potência ativa absorvida pela carga?
 Instituto Federal Catarinense – Campus Videira
Curso de Engenharia Elétrica – Disciplina de Circuitos Elétricos II
Professores: Renan Hackbarth – renan.hackbarth@ifc.edu.br

4) Uma instalação é alimentada por um transformador de 400kVA/220V/60Hz e possui

as seguintes cargas:
- 75 kW com FP = 0,56 indutivo
- 250 kVA com FP = 0,7 indutivo
Deseja-se instalar uma nova carga de 123 kW com FP = 0.92 atrasado.

a) O engenheiro responsável afirmou que esta carga não poderá ser instalada, pois irá
ultrapassar a capacidade do transformador. Apresente os cálculos que o engenheiro deve
ter realizado para fazer tal afirmação.
b) Cite três desvantagens de um circuito com baixo fator de potência e a potência necessária
do transformador se o FP fosse unitário?

5) As seguintes cargas são alimentadas pelo circuito no qual possui as seguintes

características: V = 220-90, 60 Hz :
 CARGA 01: 18 kVA com FP 0,8 indutivo;
 CARGA 02: 8 kVA com FP 0,8 avançado;
 CARGA 03: 12 kVA com FP 0,75 atrasado;
Determine:

a) O fator de potência total das cargas;

b) A corrente de linha total e a potência necessária do transformador para alimentar esse
conjunto de carga;
c) O triângulo das potências com todas as informações.

6) Para Vab=10kV, determine Vs para o circuito abaixo.

7) Em uma instalação de 380 V, têm-se as seguintes cargas:

- Um motor, 70 HP operando a plena carga, com rendimento de 80%, com FP = 0,8

indutivo;
- Uma carga de 130 kW, FP = 0,7 atrasado
- Carga de 8,5 kVA, 8,5kW.
Com base nestes dados, determine:
a) A corrente de linha total;
b) o FP na fonte;
c) A potência do transformador para alimentar esse conjunto de carga.
d) Cite três desvantagens de um baixo fator de potência. Essas desvantagens são a mesma
para FP adiantado e atrasado? Justifique.
 Instituto Federal Catarinense – Campus Videira
Curso de Engenharia Elétrica – Disciplina de Circuitos Elétricos II
Professores: Renan Hackbarth – renan.hackbarth@ifc.edu.br

8) As cargas de uma fábrica são ligadas a um sistema de 1kV, 60 Hz são as seguintes:

 CARGA 01: 20kW para aquecimento;

 CARGA 02: 10kW para motores de indução ( com FP 0,7 atrasado);
 CARGA 03: 5kW para iluminação ( fator de potência 0,85 atrasado);

Determine:

d) O triângulo de potência para a carga total na fonte;

e) A corrente de linha total e a potência necessária do transformador para alimentar esse
conjunto de carga;
f) A corrente de linha total se o FP fosse unitário.

9) Para Vab=220V, determine Vs para o circuito abaixo.

10) Uma instalação é alimentada por um transformador de 1.5 MVA/220V/60Hz e

possui as seguintes cargas:
- 350 kW com FP = 0,76 indutivo
- 600 kW com FP = 0,7 indutivo
Deseja-se instalar uma nova carga de 350 kW com FP = 0.92 atrasado.

c) O técnico responsável pela instalação afirmou que sem uma melhoria do fator de
potência esta carga não poderá ser instalada. Justifique esta afirmação.
d) Procurando uma solução barata para realizar a correção do FP, o técnico
lembrou-se da existência de um capacitor de 25mF/220V no almoxarifado.
Apresentou então como solução para o problema a instalação deste capacitor no
quadro que alimenta as cargas com FP 0,7 indutivo (600 kW). Em sua opinião,
esta medida será suficiente para permitir a instalação da nova carga
?Justifiquesuaresposta com base emcálculos.
 Instituto Federal Catarinense – Campus Videira
Curso de Engenharia Elétrica – Disciplina de Circuitos Elétricos II
Professores: Renan Hackbarth – renan.hackbarth@ifc.edu.br

11) Uma pequena usina geradora industrial com potência de 30 kVA, alimenta 10
kW de aquecedores resistivos e 20 kVA de motores elétricos com fator de
potência 0,7 indutivo. Se o gerador é de 1000 Volts e 60 Hz, determine:
a) o fator de potência da instalação;
b) a quantidade de reativos capacitivos necessários para corrigir o fator de
potência para 0,95 indutivo;
c) O valor do capacitor a ser colocado para realizar a correção;
d) A redução percentual da corrente absorvida pela instalação após a correção;
e) Quantos kW de aquecedores resistivos poderão ser instalados após a
correção do fator de potência; considerando que o transformador passará a
operar a plena carga ?

12) Um transformador de 300 KVA /380V/60Hz e possui as seguintes cargas:

- 2 motores de 50 CV, FP 0,73 indutivo e rendimento 0,82

- 30 lâmpadas de 150 W
- Uma carga de 15 KW, 8 KVAr capacitivo
Determine a potência complexa total e a quantidade de reativos para deixar o FP
0,98.

13) Em uma instalação de 380 V, tem-se as seguintes cargas:

- um motor 70 HP operando a plena carga, com rendimento de 80%, com FP = 0,8

indutivo;

- Uma carga de 130 kW, FP = 0,7.

Com base nestes dados, determine:

e) a corrente de linha;

f) o FP total;

g) a quantidade de reativos necessários para corrigir o FP total para 0,92;

 Instituto Federal Catarinense – Campus Videira
Curso de Engenharia Elétrica – Disciplina de Circuitos Elétricos II
Professores: Renan Hackbarth – renan.hackbarth@ifc.edu.br

h) o valor dos capacitores para compor um banco, que forneça a quantidade de

reativos calculada.

14) Os componentes descritos abaixo foram instalados em um CPD. Os três

podem operam com uma tensão de trabalho de 208V.

1 – Unidade de disco  4,864 kw – FP = 0,79 atrasado

2 – Unidade de fita  17,636 kVA – FP = 0,96 atrasado
3 – CPU  13,853 kVAr – Ilinha = 78,3 A.

Determine:
a) a corrente RMS de linha total
b) O fator de potência total.
c) Quantidade de potência reativa para deixar o fator de potência unitário.

15) A iluminação e os motores de uma pequena fábrica estabelecem uma

demanda de potência igual a 10kVA, FP 0,7 atrasado e com 208 Vrms a 60 Hz.

Determine:
a) O triângulo das potências;
b) O valor do capacitor que deverá ser instalado para elevar o FP à 0,97 capacitivo
c) O valor das correntes antes e depois da correção do FP

16) Uma carga industrial consome 44 kW a FP 0,82 em atraso de uma linha de

220Vrms 60Hz. Um banco de capacitores totalizando 900uF está disponível. Se tais
capacitores são colocados em paralelo com a carga, qual o novo valor do fator de
potência total da instalação? Para um transformador alimentador de 112,5 kVA,
quantos kW de aquecedores resistivos poderão ser instalados após a correção do
fator de potência, considerando que o transformador passará a operar a plena carga
?
 Instituto Federal Catarinense – Campus Videira
Curso de Engenharia Elétrica – Disciplina de Circuitos Elétricos II
Professores: Renan Hackbarth – renan.hackbarth@ifc.edu.br

17) Uma indústria possui as seguintes características elétricas: 380Vrms/60Hz

ealimenta as seguintes cargas:

- 2 motores de 15 CV, FP 0,73 indutivo e rendimento 0,82

- Cargaresistiva de 10 kW
- Uma carga de 20 KW, 17 KVAr capacitivo
Determine a potência complexa total e a quantidade de reativos para deixar o FP
0,98.

18) A iluminação e os motores de uma pequena fábrica estabelecem uma

demanda de potência igual a 35kVA, FP 0,57 atrasado e com 247 Vrms a 60
Hz.

Determine:
d) O triângulo das potências;
e) O valor do capacitor que deverá ser instalado para elevar o FP à 0,95 capacitivo
f) O valor das correntes antes e depois da correção do FP
 Instituto Federal Catarinense – Campus Videira
Curso de Engenharia Elétrica – Disciplina de Circuitos Elétricos II
Professores: Renan Hackbarth – renan.hackbarth@ifc.edu.br

Questão 1:

a) 86,5KW|_22,36

b) Fp=0,9248 Irms=157,28A

Questão 2:

P=85,421KW

Q = 60,694KVAr

FP = 0,815

Questão 3:

P = 573,12W

Questão 4:

a) 133,93K + 250K = 383,93KVA // Com o acréscimo de 133,69KVA = 517,62KVA (acima da

capacidade do trafo)
b) Com FP=1 // 75KVA +175KVA + 123KVA = 373KVA

Questão 5:

a) 0,906
b) 149,536|_-115A
S = 32,838KW // P=29,8W // Q=13,937KVAr a=25 graus

Questão 6:
o
Vs = 10134,98/0,2187

Questão 7:

a) 718,25A
b) FP = 0,7466
c) Ptrafo = 272,936KVA

Questão 8:

a) S=37,44KVA // Q=13,298KVAr // P = 35KW

o
b) I = 37,44/-20,8 // S = 37,44KVA
c) 35A

Questão 9
o
a) Vs = 249,53/4,858

Questão 10

a) 1316,49|_43,81KVA + 380,434|_23,07KVA = 1,677|_39,204MVA (acima de 1,5MVA)

b) 1,433|_24,93 MVA (possibilita a instalação)

Questão 11

a) 0,859
b) 6,395KVar
c) C = 16,96uF
d) 9,54%
e) 4944,97W
 Instituto Federal Catarinense – Campus Videira
Curso de Engenharia Elétrica – Disciplina de Circuitos Elétricos II
Professores: Renan Hackbarth – renan.hackbarth@ifc.edu.br

Questão 12

a) S = 133,105|_34,83KVA
b) Qc = 53,842KVAr

Questão 13

a) 703,36A
b) FP=0,732
c) 98,406KVAr
d) C = 1,8mF

Questão 14

a) 181,84A
b) FP = 0,8
c) Qc = 22,568KVar

Questão 15

a)
b) C =545,3uF
c) Ia = 48,07A Id = 34,692A
