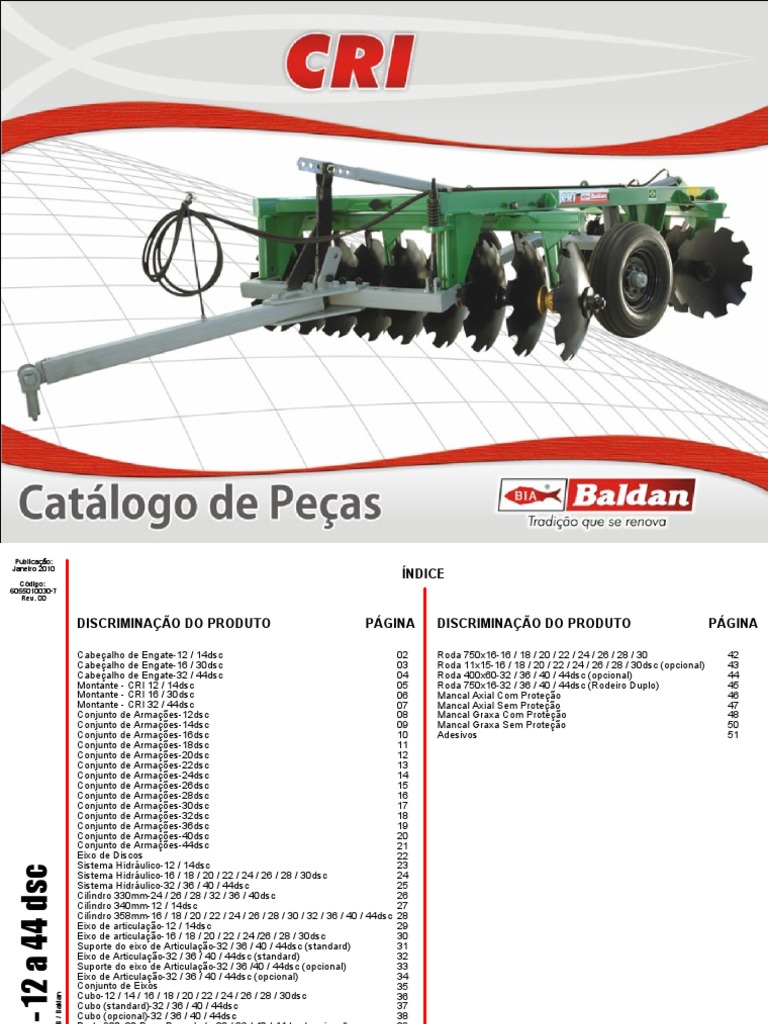

Catalogo Cri

Publicação:
Janeiro 2010
ÍNDICE
Código:
6055010030-7
Rev. 00
DISCRIMINAÇÃO DO PRODUTO PÁGINA DISCRIMINAÇÃO DO PRODUTO PÁGINA
Cabeçalho de Engate-12 / 14dsc 02 Roda 750x16-16 / 18 / 20 / 22 / 24 / 26 / 28 / 30 42

Cabeçalho de Engate-16 / 30dsc 03 Roda 11x15-16 / 18 / 20 / 22 / 24 / 26 / 28 / 30dsc (opcional) 43
Cabeçalho de Engate-32 / 44dsc 04 Roda 400x60-32 / 36 / 40 / 44dsc (opcional) 44
Montante - CRI 12 / 14dsc 05 Roda 750x16-32 / 36 / 40 / 44dsc (Rodeiro Duplo) 45
Montante - CRI 16 / 30dsc 06 Mancal Axial Com Proteção 46
Montante - CRI 32 / 44dsc 07 Mancal Axial Sem Proteção 47
Conjunto de Armações-12dsc 08 Mancal Graxa Com Proteção 48
Conjunto de Armações-14dsc 09 Mancal Graxa Sem Proteção 50
Conjunto de Armações-16dsc 10 Adesivos 51
Conjunto de Armações-18dsc 11
Eixo de Discos 22
Sistema Hidráulico-12 / 14dsc 23
CRI - 12 a 44 dsc
Sistema Hidráulico-16 / 18 / 20 / 22 / 24 / 26 / 28 / 30dsc 24

Sistema Hidráulico-32 / 36 / 40 / 44dsc 25
Cilíndro 330mm-24 / 26 / 28 / 32 / 36 / 40dsc 26
Cilíndro 340mm-12 / 14dsc 27
Cilíndro 358mm-16 / 18 / 20 / 22 / 24 / 26 / 28 / 30 / 32 / 36 / 40 / 44dsc 28
Eixo de articulação-12 / 14dsc 29
Eixo de articulação-16 / 18 / 20 / 22 / 24 /26 / 28 / 30dsc 30
Suporte do eixo de Articulação-32 / 36 / 40 / 44dsc (standard) 31
Eixo de Articulação-32 / 36 / 40 / 44dsc (standard) 32
Suporte do eixo de Articulação-32 / 36 /40 / 44dsc (opcional) 33
Eixo de Articulação-32 / 36 / 40 / 44dsc (opcional) 34
Conjunto de Eixos 35
Cubo-12 / 14 / 16 / 18 / 20 / 22 / 24 / 26 / 28 / 30dsc 36
Marketing - ATB / Baldan
Cubo (standard)-32 / 36 / 40 / 44dsc 37

Cubo (opcional)-32 / 36 / 40 / 44dsc 38
Roda 900x20 Pneu Ressolado-32 / 36 / 40 / 44dsc (opcional) 39
Roda 900x20-32 / 36 / 40 / 44dsc 40
Roda 600x16-12 / 14dsc 41
A Agritillage reserva-se o direito de alterar as características técnicas deste produto, sem prévio aviso.
Cabeçalho de Engate Completo - CRI 12 / 14
Item Quant. Código Descrição do Produto

1 1 5084030014-2 Engate do Cabeçalho
2 1 5332010008-5 Jumelo de Engate
3 1 5136110002-0 Chapa Superior de Regulagem
4 1 5136110028-3 Chapa de Regulagem
5 1 6020311139-0 Parafuso Cab. Sextavada Ø1" x 6.1/2" 8F UNC1A GR5 RP(Fosfatizado)
6 1 6020311103-0 Parafuso Cab. Sextavada Ø3/4" x 5" 10F UNC 1A GR5 RP(Bicromatizado)
7 1 6020310770-9 Porca Sextavada de 3/4" 10F UNC GR5 Ch.1.7/32" Alt.18,5mm
8 2 6020310778-4 Porca Sextavada de 1" 8F UNC GR5 Ch.1.5/8" Alt.25mm
9 2 6020010420-2 Arruela de Pressão Ø1" Média (Bicromatizado)
10 1 6020010414-8 Arruela de Pressão Ø3/4" Média (Bicromatizado)
11 1 6020311136-6 Parafuso Cab. Sextavada Ø1" x 5.1/2" 8F UNC1A GR5 RT(Fosfatizado) 7
10
9
Cabeçalho de Engate Completo

Cód: 5084020003-2
6
9
11 8
2
Catálogo de Peças Marketing - ATB / Baldan

CRI 02
Cabeçalho de Engate Completo - CRI 16 / 18 / 20 / 22 / 24 / 26 / 28 / 30

1 1 5084020035-0 Cabeçalho de Engate
2 1 6010600995-6 Suporte Tipo "U" do Jumelo
3 1 5136110062-3 Chapa Superior de Regulagem do Cabeçalho
4 1 5136110063-1 Chapa Superior e Inferior do Cabeçalho
5 1 5432040003-4 Pino Cabeça Quadrada Ø37,5 x 190mm (Forjado)
6 1 5024010130-8 Arruela lisa de Ø39 x Ø66 x 4,75mm
7 1 6020050124-4 Contra Pino de 3/8" x 3"
8 2 6020311140-4 Parafuso Cab. Sextavada Ø1" x 7" 8F UNC1A GR5 RP(Fosfatizado)
9 2 6020310778-4 Porca Sextavada de 1" 8F UNC GR5 Ch.1.5/8" Alt.25mm
10 2 6020010420-2 Arruela de Pressão Ø1" Média (Bicromatizado)
11 1 6020130108-7 Graxeira de 1/8" BSP (GAS) - 28FPP - Reta
9
10
4 11 6
Cabeçalho de Engate Completo

Cód: 5084020036-9
2
Catálogo de Peças Marketing - ATB / Baldan CRI 03

Cabeçalho de Engate Completo - CRI 32 / 36 / 40 / 44

1 1 5084020002-4 Cabeçalho de Engate
2 1 5332020003-9 Jumelo de Engate
3 1 5136011952-5 Chapa Superior de Regulagem do Cabeçalho
4 1 5040020003-0 Barra Transvesal de Engate
5 6 6020310249-9 Parafuso Cab. Sextavada Ø1.1/4" x 9" 7F UNC1A GR5 RP(Fosfatizado)
6 1 5456010022-4 Porca Sextavada de 1.1/4" 7 FPP c/ Furo R.3/8"
7 1 6020310054-2 Parafuso Cab. Sextavada Ø3/8" x 1" 16F UNC 1A GR2 RT(Bicromatizado)
8 6 6020010424-5 Arruela de Pressão Ø1.1/4" Média (Bicromatizado)
9 10 6020310793-8 Porca Sextavada de 1.1/4" 7F UNC GR5 Ch. 2" Alt.28mm
9
7
6
Cabeçalho Montado Completo 5 8
Cód: 5084040017-1
10
5
5
5
2

Montante - CRI 12 / 14
5 3
8
7
6

1 1 5404010109-0 Montante das Armações
2 1 6020090320-2 Etiqueta de Alumínio de 90 x 60 x 0,50mm
3 4 6020350452-0 Rebite "POP" de Ø3,2 x 5,8mm (Alumínio AD-423-S)
4 1 5206010150-7 Decalque Atênção Colocar Trava Pistão P/ Transporte 10
5 2 6020071037-4 Decalque CRI-BALDAN (500 X 65MM)
6 1 6020071027-7 Decalque Certificado ISO 9001 - 2000 (48 x 60mm)
7 1 6020071026-9 Decalque Empresa Brasileira (48 x 60mm)
8 1 5206010317-8 Decalque OK Aprovado Controle de Qualidade
9 1 6020070886-8 Decalque de Lubrificar e Reapertar
10 1 5206010310-0 Decalque Advertencia Do Disco

Montante - CRI 16 / 18 / 20 / 22 / 24 / 26 / 28 / 30
7
2
8
1 1 5404010108-2 Montante das Armações Dianteira e Traseira 3
4 1 5206010150-7 Decalque Atênção Colocar Trava Pistão P/ Transporte
6 1 5206010317-8 Decalque OK Aprovado Controle de Qualidade 10

Montante - CRI 32 / 36 / 40 / 44
9
8 3
10

1 1 5404010080-9 Montante das Armações Dianteira e Traseira
4 1 5206010150-7 Decalque Atênção Colocar Trava Pistão P/
Transporte 7
10 1 5206010317-8 Decalque OK Aprovado Controle de Qualidade

CRI 07
Conjunto de Armações - CRI 12dsc
Armação Dianteira Completa Armação Traseira Completa

Cód: 5022090215-0 Cód: 5022090216-9

Conjunto de Armações - CRI 14 dsc
Armação Traseira Completa

Armação Dianteira Completa Cód: 5022090138-3
Cód: 5022090137-5

Conjunto de Armações - CRI 16

Cód: 502209023-0 Cód: 5022090231-2

Armação Dianteira Completa

Cód: 5022090139-1
Cód: 5022090140-5


Cód: 5022090103-0 Cód: 5022090108-1


Cód: 5022090266-5 Armação Traseira Completa
Cód: 5022090267-3


Cód: 502209014-9 Cód: 5022090109-0
Armação Traseira Disco de Acabamento

Cód: 5022010529-3


Cód: 5022090377-7
Cód: 5022010982-5

Cód: 5022090378-5

Armação Dianteira Completa Armação Traseira Disco de Acabamento

Cód: 5022090509-5 Cód: 5022010530-7

Cód: 5022090110-3


Armação Dianteira Completa Cód: 5022010902-7
Cód: 5022010901-9


Cód: 5022090184-7 Armação Traseira Disco de Acabamento
Cód: 5022010531-5

Cód: 5022090187-1


Cód: 5022090185-5

Cód: 5022010532-3

Cód: 5022090188-0

Armação Dianteira Completa Armação Traseira Disco de Acacbamento

Cód: 5022090186-3 Cód: 5022010533-1

Cód: 5022090189-8


Cód: 5022090235-5
Cód: 5022090234-7

Exemplo de montagen do eixo de disco

1 1 5232050260-8 Eixo de Ø1.5/8" x 1850 mm
2 2 5368010338-7 MANCAL DNT/TRS CPL AXIAL (MRA-266mm ) C/ PROTEÇÃO P/EIXO Ø1.5/8"
3 7 2770470262-6 Disco Concavo Recortado de Ø28" x 7,50mm c/ FC.R Ø1.5/8" AFE
4 4 5120010038-0 Carretel Separador de 270mm c/ Furo de 1.5/8''
5 1 5024010366-1 Arruela Convexa da Ponta do Eixo de 1.5/8"
6 1 5024010365-3 Arruela Concava da Ponta do Eixo C/ Furo de 1.5/8"
7 2 5558010096-0 Trava da Porca do Eixo
9 2 6020310183-2 Parafuso Cab. Sextavada Ø5/8" x 1" 11F UNC1A GR2 RT(Bicromatizado)
10 2 5456010072-0 Porca Sextavada de Ø1.5/8" 7FPP - W GR5 Ch.69mm Altura 44mm ( Especial )
10 2
7
8
9
3

Sistema Hidráulico - CRI 12 / 14
Mangueira 3/8"x5700mm c/ 1TCG e 1TRF (2TA 6)

Cód: 5372020132-8
Engate Rápido Macho 1/2

Cód: 6020090404-7

Cód: 5372020128-0

Sistema Hidráulico - CRI 16 / 18 / 20 / 22 / 24 / 26 / 28 / 30

Cód: 5372020133-6
Engate Rápido Macho 1/2

Cód: 6020090404-7

Cód: 5372020134-4

Sistema Hidráulico - CRI 32 / 36 /40 / 44

Cód: 5372020143-3
Engate rápido Macho 1/2

Cód: 6020090404-7
Mangueira 3/8"x500mm c/ 1TCG e 1TRG (2TA 6)

Cód: 5372020024-0
Mangueira 3/8"x800mm c/ 1TCG e 1TRG (2TA 6)

Cód: 5372020106-9

Cilindro Hidráulico 330mm - CRI 24 / 26 / 28 / 32 / 36 / 40

1 1 5144040331-3 Camisa "CONJUNTO" de Ø88,9 (3.1/2") x 522mm
2 1 5326010418-3 Haste do Pistao Ø41,22 x 423mm Completa
3 1 5236010001-4 Embolo do Pistão de Ø26,72 x Ø88,30 x 60,00mm
4 1 5152010001-0 Conexão de Ø41,68 x Ø88,70 x 80mm
5 1 5456050001-0 Porca do Pistão
6 1 5024010323-8 Arruela Lisa de Ø27 x Ø44,5 x 3/16"
7 1 6020310804-7 Porca Sext. AutoTravante C/Nylon Alta Ø1" 14F UNS Ch.1.1/2" Alt.28,5mm
8 2 6020390041-7 Tampa Plastica BT-18 (BT 10.0018-ONT) (Incolor)
9 2 6020130024-2 Gaxeta Molytane PolyPak-STD_2500-3000
10 1 6020010076-2 Anel Guia de Ø3.1/2" x 1/2" _ W2-3500-500 (Pistão)
11 1 6020010038-0 Anel O'ring 2-215 N3006-90 NBR (Ø26,57 x Ø3,53mm)
13 2 6020010115-7 Anel Anti-Extrusão 8-338 (PARBAK) Dureza 90SHORE
14 1 6020010074-6 Anel Guia de Ø41,22 x 47,62 x 1/2" _ 6W8-1875-495 (Haste)
15 1 6020130027-7 Gaxeta Molythane PolyPak-Tipo_B_1870-1625-375B Ø1.5/8" x Ø2" x 3/8" 8
16 1 6020010202-1 Anel Raspador D-1625
Jogo de Reparo 6020190067-3
1
12
6
12 11
10
15 9
14 9
16 7
3
4
13
5
13
Cilindro Montado
Cód: 5436010278-8

Cilindro Hidráulico 340mm - CRI 12 / 14

8 1 5236010003-0 Embolo Ø26,72 x Ø88,30 x 55mm
15 1 6020130027-7 Gaxeta Molythane PolyPak-Tipo_B_1870-1625-375B Ø1.5/8" x Ø2" x 3/8"
16 1 6020010202-1 Anel Raspador D-1625
Jogo de Reparo 6020190067-3 7
4
3
9
10
14
15
8
12
13 12
11 13
16
6
9
Cilindro Montado
Cód: 5436010228-1
5 2

CRI 27
Cilindro Hidráulico 358mm - CRI 16 / 18 / 20 / 22 / 24 / 26 / 28 / 30 / 32 / 36 / 40 / 44

3 1 5236010001-4 Embolo do Pistão de Ø26,72 x Ø88,30 x 60,00mm
14 1 6020130027-7 Gaxeta Molythane PolyPak-Tipo_B_1870-1625-375B Ø1.5/8" x Ø2" x 3/8"
15 1 6020010202-1 Anel Raspador D-1625
Jogo de Reparo 6020190067-3
1 7
6 11
12
5
9 16
Cilindro Montado 3
5436010227-3 10 4
8 2
13
14
15

Eixo de Articulação da Roda - CRI 12 / 14

1 1 5232040082-1 Eixo de Articulação dos Pneus
2 2 5232160020-4 Eixo da Roda Completo
3 2 5024010003-4 Arruela Lisa de Ø45 x Ø87 x 8.00 mm
4 2 5456010030-5 Porca Sextavada 1.5/8" 7 FPP c/ Furo R.1/2"
5 2 6020311046-7 Parafuso Cab. Sextavada Ø1/2" x 3/4" 12F W GR2 RT(Bicromatizado)
Eixo de Articulação Montado 1

Cód: 5232040081-3
5
4
2 5

CRI 29
Eixo se Articulação da Roda - CRI 16 / 18 / 20 / 22 / 24 / 26 /28 / 30
1 1 5232040004-0 Eixo de Articulação da Roda Completo
2 2 5232160020-4 Eixo da Roda Completo
3 2 5456010030-5 Porca Sextavada 1.5/8" 7 FPP c/ Furo R.1/2"
4 2 6020311046-7 Parafuso Cab. Sextavada Ø1/2" x 3/4" 12F W GR2 RT(Bicromatizado)
5 2 5024010003-4 Arruela Lisa de Ø45 x Ø87 x 8.00 mm
Eixo de Articulação Montado

Cód: 5232040015-5
4

Suporte do Eixo de Articulação ( Standard ) - CRI 32 / 36 / 40 / 44

1 1 5530540014-8 Suporte do Eixo de Articulação
2 2 5432080011-3 Pino c/ Trava Ø37,5 x 130mm c/ Graxeira
4
3
2
Suporte do Eixo de Articulação Montado

Cód: 5530540005-9

Eixo da Roda Completo ( Standard ) - CRI 32 / 36 / 40 / 44

1 1 5232030060-6 Eixo Avulso da Roda
2 2 5204010255-8 Cubo da Roda Completa
3 2 5456020007-5 Porca Castelo Ø48.7 - 14 FPP - W (Especial)
4 2 5558020002-7 Trava da Porca Castelo
5 4 6020310128-0 Parafuso Fenda de Cab. Escareada de Ø1/4" x 1/2" 20F UNC 1A GR5 RT(Bicromatizado)
6 2 5096020006-0 Calota do Cubo da Roda
7 2 6020311020-3 Parafuso Cab. Sextavada Ø5/16" x 1/2" 18F UNC 1A GR2 RT(Bicromatizado)
1
2
Eixo da Roda Completo Montado 3

Cód: 5232010945-0 4

Suporte do Eixo de Articulação ( Opcional ) - CRI 32 / 36 / 40 / 44

1 1 5530540015-6 Suporte do Eixo de Articulação
2 2 5432080016-4 Pino c/ Trava Ø37,5 x 110mm c/ Graxeira
4
2
3
1
Suporte do Eixo de Articulação Montado

Cód: 5530540013-0

Eixo da Roda Completo ( Opcional ) - CRI 32 / 36 / 40 / 44

1 1 5232060241-6 Eixo da Roda de 2066 mm
2 2 5204010136-5 Cubo da Roda
3 2 5558010080-4 Trava da Porca Castelo
4 4 6020310128-0 Parafuso Fenda de Cab. Escareada de Ø1/4" x 1/2" 20F UNC 1A GR5 RT(Bicromatizado)
7 2 5538010023-0 Tampa do Cubo
8 2 5456020010-5 Porca Castelo de 2.1/2" 12 FPP
Eixo da Roda Completo Montado 5

Cód: 5232060242-4
4

CRI 34
Conjunto de Eixos de Articulação - CRI 32 / 36 / 40 / 44
Eixo de Articulação ( Standard ) Suporte do Eixo de Articulação ( Standard ) Eixo da Roda ( Standard ) Roda Montada 750x16 ( Standard )
para Pneus 750x16 Cód: 5530540005-9 Cód: 5232010645-0 Cód: 5498100005-9
Cód: 5232040023-6
Eixo de articulação ( Opcional ) Suporte do Eixo de Articulação ( Opcional ) Eixo da Roda ( Opcional ) Roda Montada 400x60 ( Opcional )
para Pneus 400x60 Cód: 5530540013-0 Cód: 5232060242-4 Cód: 5498100070-9
Cód: 5232040074-0

Cubo Montado Completo - CRI 12 / 14 / 16 / 18 / 20 / 22 / 24 / 26 / 28 / 30

1 1 5204010063-6 Cubo da Roda
2 1 5024010012-3 Arruela Lisa de Ø26,8 x Ø66,5 x 4,75mm
3 1 6020310800-4 Porca Castelo Sextavada de 1" 14F UNS GR5 Ch.1.1/2" Alt.22mm(Zincado)
4 1 5096020004-4 Calota do Cubo da Roda
5 1 6020350080-0 Rolamento de Rolo Conico 30207
7 1 6020350224-1 Retentor Ø55 x Ø90 x 12,50mm Arca 5163 BG (Sabó 00964 B)
9 1 6020050102-3 Contra Pino de Ø1/8" x 2 1/2"
10 6 6020310816-0 Porca Sextavada Cônica Dupla de 9/16" 18F UNF GR5 Ch.7/8" ALT.19mm
11 1 5232030007-0 Eixo com Trava da Roda
12 6 6020310998-1 Parafuso Cab. Sextavada Ø9/16" x 2" - 18fpp - UNF - 1A GR5 - RP - (Recartilhado) (Fosfatizado)
11
7
6 8
9
10
2
13
3
Cubo da Roda Montado

Cód: 5232160020-4

Cubo da Roda ( Standard ) - CRI 32 / 36 / 40 / 44

1 1 5204010015-6 Cubo da Roda
3 1 6020350242-0 Retentor Ø63,50 x Ø110 x 18,00mm Arca 5417 GB (Sabó 01486 GB)
4 6 6020311078-5 Parafuso Cab. Sextavada Ø5/8" x 2.3/4" 18F UNF 1A GR5 RP(Recartilhado)(Fosfatizado)
7 2 6020310096-8 Parafuso Allen S/C Ø5/16" x 1/2" 18F UNC 1A CL 12,9 RT(Fosfatizado)
8 6 6020310807-1 Porca Sextavada Cônica de 5/8" 18F UNF GR5 Ch.1.1/16" Alt.19mm
9 6 6020310805-5 Porca Sextavada de 5/8" 18F UNF GR5 Ch.1.1/16" Alt.13,5mm
7
3

Cód: 520410255-8
2
7
1

CRI 37
Cubo da Roda ( Opcional ) - CRI 32 / 36 / 40 / 44

1 1 5204010037-7 Cubo da Roda
2 1 6020350196-2 Rolamento de Rolo Cônico K-3982/ K-3920
3 1 6020350190-3 Rolamento de Rolo Cônico K-33287/ K-33462
4 1 6020350280-2 Retentor Ø87,30 x Ø120,80 x 14,30mm Arca 5115 BG (Sabó 00085 B)
5 6 6020311106-4 Parafuso Cab. Sextavada Ø3/4" x 2.3/4" 16F UNF 1A GR5 RP(Recartilhado)(Fosfatizado)
6 6 6020310803-9 Porca Sextavada Cônica de 3/4" 16F UNF GR5 Ch.1.1/2" Alt.22mm
7 2 6020310096-8 Parafuso Allen S/C Ø5/16" x 1/2" 18F UNC 1A CL 12,9 RT(Fosfatizado)
2
6

Cód: 5204010136-5
7

CRI 38
Roda Montada - CRI 32 / 36 / 40 / 44
Item Quantidade Código Descrição do Produto

1 1 6020350419-8 RODA 7.00 x 20mm
2 1 6020310407-6 Pneu de 900 x 20 Ressolado
3 1 6020050359-0 Camara de ar
4 1 6020310420-3 Protetor para Camara 900 x 20"
2
Roda Montada
5498100029-6

Roda Montada - CRI 32 / 36 / 40 / 44

1 1 6020350419-8 RODA 7.00 x 20mm
2 1 6020310409-2 Pneu de 900 x 20 x 14 Lonas
3 1 6020050359-0 Camara de ar
4 1 6020310420-3 Protetor para Camara 900 x 20"
Roda Montada 1
5498100028-8

Roda Montada - CRI 12 / 14

1 1 6020350400-7 Roda 4,5" x 16" F16.388 43/03 (Grade)
2 1 6020310400-9 Pneu 600 x 16 - 6 Lonas
3 1 6020050350-6 Camara de Ar 600 X 16
Roda Montada
5498100003-2

Roda Montada - CRI 16 / 18 / 20 / 22 / 24 / 26 / 28 / 32 / 36 / 40 / 44

1 1 6020350402-3 Roda 5,5" x 16" 16.392 (Reforçada)
2 1 6020310406-8 Pneu de 750 x 16 x 10 Lonas
3 1 6020050356-5 Camara de ar de 900 x 16
Roda Montada
5498100005-9

Roda Montada - CRI 16 / 18 / 20 / 22 / 24 / 26 / 28

1 1 6020350397-3 Roda C/ Anel 10.OLB x 15"
2 1 6020310413-0 Pneu 11 x 15 Raiado BL12 Lonas
3 1 6020050362-0 Camara de Ar PA 15/16
2
Roda Montada
5498100072-5

Roda Montada - CRI 36 / 40 / 44

1 1 6020010817-8 Aro AG 13.00 x 15.1/2"
2 1 6020310415-7 Pneu de 400 x 60
3 1 6020410040-6 Válvula TR 618 A
Roda Montada
5498100070-9

Rodeiro Duplo - CRI 32 / 36 / 40 / 44

1 1 6020350402-3 Roda 5,5" x 16" 16.392 (Reforçada)
2 1 6020310406-8 Pneu de 750 x 16 x 10 Lonas
3 1 6020050356-5 Camara de ar de 900 x 16
?
1 1 6020350404-0 Roda C/ Anel Unico de 5.50 x 16 ( 002970C )
Roda 750x16 Simples Montada

5498100005-9

Mancal Axial - Com Proteção

1 1 5368010344-1 MANCAL DNT/TRS ÓLEO AVULSO C/PROTEÇÃO
7 15
3 1 5538010155-5 Tampa do Mancal Axial
4 1 5080010687-4 Bucha do Mancal (para Rolamento 30212)
8 5 2 6020010297-8 Anel de Vedação Axial de Ø77 X Ø93mm
12 6 1 5024060060-6 Arruela Concava do Mancal
10
7 1 5024060061-4 Arruela Convexa do Mancal
8 2 5080010247-0 Bucha Sobreposta Axial de 1.5/8"
10 2 6020030129-6 Bujão Preto R.3/8" BSP
11 4 5333010018-0 Junta de Papel 112x143x1/64"
14
5 15 1 5464020036-0 Proteção do Mancal
16 1 6020270076-7 Óleo P/Transmissão 90 API GL4, MIL-L-2105;SAEJ306,Maio/81;SAE 80W,90 E 140
2
13
4
5
2 8
6
11
Mancal Montado
5368010338-7

CRI 46
Mancal Axial - Sem Proteção

1 1 5368010320-4 MANCAL DNT/TRS ÓLEO AVULSO S/PROTEÇÃO
7 2 2 6020350072-9 Rolamento de Rolo Conico 30212
3 1 5538010155-5 Tampa do Mancal Axial
8 5 2 6020010297-8 Anel de Vedação Axial de Ø77 X Ø93mm
6 1 5024060060-6 Arruela Concava do Mancal
5 1
8 2 5080010247-0 Bucha Sobreposta Axial de 1.5/8"
10 2 6020030129-6 Bujão Preto R.3/8" BSP
11 1 5333010018-0 Junta de Papel 112x143x1/64"
13 1 6020270076-7 Óleo P/Transmissão 90 API GL4, MIL-L-2105;SAEJ306,Maio/81;SAE 80W,90 E 140
11
10 3
2
12
8
6
Mancal Montado
5368010319-0

CRI 47
Mancal Graxa - Com Proteção

1 1 5368010366-2 MANCAL DNT/TRS GRAXA AVULSO C/PROTEÇÃO
13 3 2 5080080007-0 Bucha Sobreposta
14
15 4 1 5538010089-3 Tampa do mancal
5 8 2 6020350235-7 Retentor Ø78 x Ø100 x 17,50mm Arca 5227 BBRG
9 6 6020310021-6 Parafuso Cab. Sextavada Ø3/8" x 1" 16F UNC 1A GR5 RT(Fosfatizado)
11 1 5333010018-0 Junta de Papel 112x143x1/64"
1
13 1 5464020036-0 Proteção do Mancal
7
3
16 1 6020130202-4 Graxa (Petronas Tutela MR-2 EP); NLGI 3
12 2
8 11
4
8
10
3 6
Mancal Montado
5368010259-3

Mancal Graxa - Sem Proteção

1 1 5368010336-0 MANCAL DNT/TRS GRAXA AVULSO S/PROTEÇÃO
5 2 1 5080010687-4 Bucha do Mancal (para Rolamento 30212)
3 2 5080080007-0 Bucha Sobreposta
4 1 5538010089-3 Tampa do mancal
3
1 7 2 6020350072-9 Rolamento de Rolo Conico 30212
8 2 6020350235-7 Retentor Ø78 x Ø100 x 17,50mm Arca 5227 BBRG
9 6 6020310021-6 Parafuso Cab. Sextavada Ø3/8" x 1" 16F UNC 1A GR5 RT(Fosfatizado)
11 1 5333010018-0 Junta de Papel 112x143x1/64"
7
13 1 6020130202-4 Graxa (Petronas Tutela MR-2 EP); NLGI 3
12
2
8
8
11
10
Mancal Montado
5368010305-0

Componentes CRI
Cubo do eixo de articulação Limpador dianteiro 2.1/2"x5/8" Limpador traseiro 2.1/2"x5/8"

cód.5204030001-5 cód.5352050031-2 cód.5352050030-4
Chave 1⅝" Chave 1⅝x1" Chave "L" 5/8"x3/4"

cód.5138010006-5 cód.5138010007-3 cód.5138050016-0

Discos e Eixos
Cód. Descrição
2769430273-0 Disco côncavo 26"x6.00mm recortado FØ1⅝"
2669430273-3 Disco côncavo 26"x6.00mm liso FØ1⅝"
Disco côncavo recortado
Cód. Descrição 12 14 16 18 20 22 24 26 28 30 32 36 40 44
5232050258-6 Eixo de Ø1⅝"x1570mm x2 x2 x4 x2 x6 x4
5232050260-8 Eixo de Ø1⅝"x1850mm x2 x2 x2 x2
5232050256-0 Eixo de Ø1⅝"x2120mm x2 x2 x4
5232050259-4 Eixo de Ø1⅝"x1015mm x2
5232050257-8 Eixo de Ø1⅝"x1290mm x2 x4 x2 x8 x4
Eixo

Adesivos
Cód: 6020071037-4
Adesivo CRI - 500 x 65 mm
Cód: 6020071026-9
Adesivo Empresa Brasileira
Cód: 5206010310-0
Adesivo de Segurança - 150 x 95 mm
Cód: 6020071027-7
Adesivo Certificado ISO
Cód: 5206010310-0
Adesivo de Segurança - 150 x 95 mm
Cód: 6020070886-8 Cód: 5206010317-8

Adesivo Lubrificar e Reapertar Adesivo OK Aprovado

Catalogo Cri

Enviado por

Dados do documento

Descrição original:

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Catalogo Cri

Enviado por

Direitos autorais:

Formatos disponíveis

Publicação:

DISCRIMINAÇÃO DO PRODUTO PÁGINA DISCRIMINAÇÃO DO PRODUTO PÁGINA

Cabeçalho de Engate-12 / 14dsc 02 Roda 750x16-16 / 18 / 20 / 22 / 24 / 26 / 28 / 30 42

Sistema Hidráulico-16 / 18 / 20 / 22 / 24 / 26 / 28 / 30dsc 24

Cubo (standard)-32 / 36 / 40 / 44dsc 37

Item Quant. Código Descrição do Produto

Cabeçalho de Engate Completo

Catálogo de Peças Marketing - ATB / Baldan

Item Quant. Código Descrição do Produto

Cabeçalho de Engate Completo

Catálogo de Peças Marketing - ATB / Baldan CRI 03

Item Quant. Código Descrição do Produto

Catálogo de Peças Marketing - ATB / Baldan CRI 04

Item Quant. Código Descrição do Produto

Catálogo de Peças Marketing - ATB / Baldan CRI 05

Catálogo de Peças Marketing - ATB / Baldan CRI 06

Item Quant. Código Descrição do Produto

Catálogo de Peças Marketing - ATB / Baldan

Armação Dianteira Completa Armação Traseira Completa

Catálogo de Peças Marketing - ATB / Baldan CRI 08

Armação Traseira Completa

Catálogo de Peças Marketing - ATB / Baldan CRI 09

Armação Dianteira Completa Armação Traseira Completa

Catálogo de Peças Marketing - ATB / Baldan CRI 10

Armação Dianteira Completa

Catálogo de Peças Marketing - ATB / Baldan CRI 11

Armação Dianteira Completa Armação Traseira Completa

Catálogo de Peças Marketing - ATB / Baldan CRI 12

Armação Dianteira Completa

Catálogo de Peças Marketing - ATB / Baldan CRI 13

Armação Dianteira Completa Armação Traseira Completa

Armação Traseira Disco de Acabamento

Catálogo de Peças Marketing - ATB / Baldan CRI 14

Armação Dianteira Completa

Armação Traseira Completa

Catálogo de Peças Marketing - ATB / Baldan CRI 15

Armação Dianteira Completa Armação Traseira Disco de Acabamento

Armação Traseira Completa

Catálogo de Peças Marketing - ATB / Baldan CRI 16

Armação Traseira Completa

Catálogo de Peças Marketing - ATB / Baldan CRI 17

Armação Dianteira Completa

Armação Traseira Completa

Catálogo de Peças Marketing - ATB / Baldan CRI 18

Armação Dianteira Completa

Armação Traseira Disco de Acabamento

Armação Traseira Completa

Catálogo de Peças Marketing - ATB / Baldan CRI 19

Armação Dianteira Completa Armação Traseira Disco de Acacbamento

Armação Traseira Completa

Catálogo de Peças Marketing - ATB / Baldan CRI 20

Armação Traseira Completa

Catálogo de Peças Marketing - ATB / Baldan CRI 21

Item Quant. Código Descrição do Produto

Catálogo de Peças Marketing - ATB / Baldan CRI 22

Mangueira 3/8"x5700mm c/ 1TCG e 1TRF (2TA 6)

Engate Rápido Macho 1/2

Mangueira 3/8"x5300mm c/ 1TCG e 1TRF (2TA 6)

Catálogo de Peças Marketing - ATB / Baldan CRI 23

Mangueira 3/8"x6000mm c/ 1TCG e 1TRF (2TA 6)

Engate Rápido Macho 1/2

Mangueira 3/8"x6400mm c/ 1TCG e 1TRF (2TA 6)
