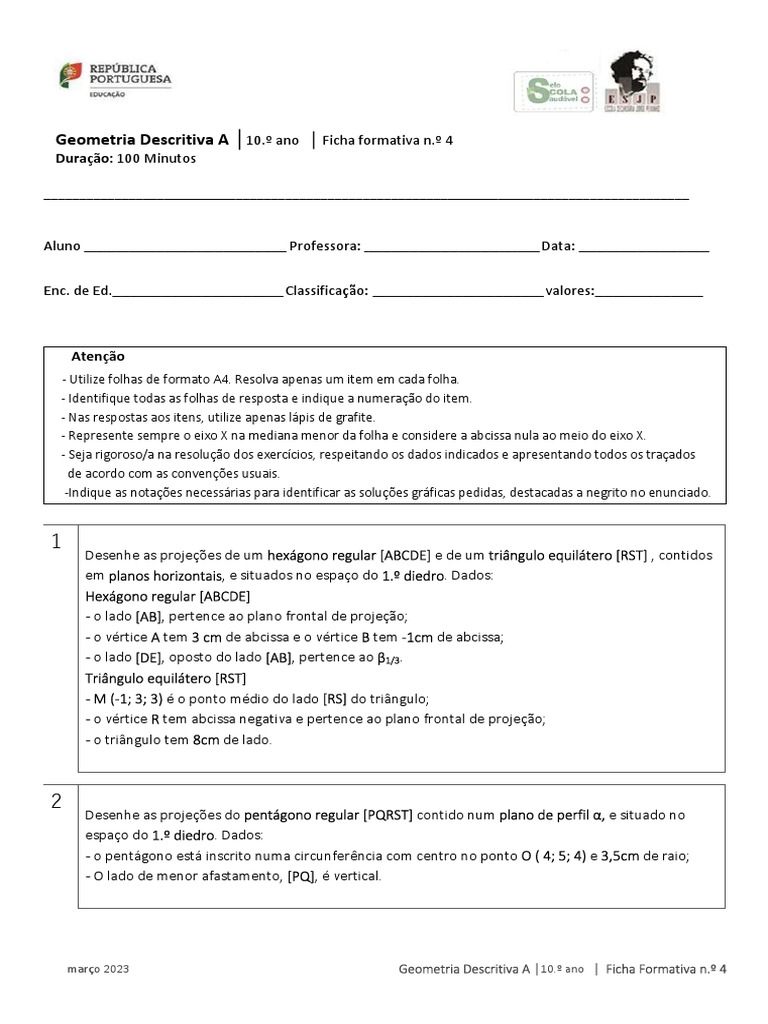

Geometria Descritiva A │10.º ano │ Ficha formativa n.

º 4
Duração: 100 Minutos

___________________________________________________________________________________________

Aluno _____________________________________________ Professora: _______________________________________ Data: _____________________________

Enc. de Ed.______________________________________ Classificação: ______________________________________ valores:________________________

Atenção
- Utilize folhas de formato A4. Resolva apenas um item em cada folha.
- Identifique todas as folhas de resposta e indique a numeração do item.
- Nas respostas aos itens, utilize apenas lápis de grafite.
- Represente sempre o eixo X na mediana menor da folha e considere a abcissa nula ao meio do eixo X.
- Seja rigoroso/a na resolução dos exercícios, respeitando os dados indicados e apresentando todos os traçados
de acordo com as convenções usuais.
-Indique as notações necessárias para identificar as soluções gráficas pedidas, destacadas a negrito no enunciado.

1
Desenhe as projeções de um hexágono regular [ABCDE] e de um triângulo equilátero [RST] , contidos
em planos horizontais, e situados no espaço do 1.º diedro. Dados:
Hexágono regular [ABCDE]
- o lado [AB], pertence ao plano frontal de projeção;
- o vértice A tem 3 cm de abcissa e o vértice B tem -1cm de abcissa;
- o lado [DE], oposto do lado [AB], pertence ao β1/3.
Triângulo equilátero [RST]
- M (-1; 3; 3) é o ponto médio do lado [RS] do triângulo;
- o vértice R tem abcissa negativa e pertence ao plano frontal de projeção;
- o triângulo tem 8cm de lado.

2
Desenhe as projeções do pentágono regular [PQRST] contido num plano de perfil α, e situado no
espaço do 1.º diedro. Dados:
- o pentágono está inscrito numa circunferência com centro no ponto O ( 4; 5; 4) e 3,5cm de raio;
- O lado de menor afastamento, [PQ], é vertical.

março 2023 Geometria Descritiva A │10.º ano │ Ficha Formativa n.º 4

 Determine as projeções da reta de interseção, i, do plano oblíquo δ com o plano de rampa ρ.
3
− o plano δ está definido por uma reta de maior declive, d;
− a reta d contém o ponto P ( – 2; 3; 4 );
− as projeções, horizontal e frontal, da reta d fazem, com o eixo x, ângulos de 30º, de abertura para a
esquerda, e de 50º, de abertura para a direita, respetivamente;
− os traços horizontal e frontal do plano ρ têm – 5 de afastamento e 7 de cota, respetivamente.

Determine as projeções da reta i de interseção do plano ν com o plano α.

4
Dados:
– o plano ν é horizontal e contém um ponto A ( 5; 3; 7);
– o plano α é oblíquo e contém o ponto B ( – 5; 2; 3);
– o traço horizontal do plano α cruza o eixo x no ponto de abcissa nula e faz, com o mesmo, um
ângulo de 45º (abertura para a direita).

Determine o ponto I comum aos três planos α, δ e β24 .

5
− o plano α é definido pelos seus traços e contém o ponto A (0; 6; – 3);
− o traço horizontal do plano α define um ângulo de 45º, de abertura para a esquerda, com o eixo x;
− o traço frontal do plano α define um ângulo de 50º, de abertura para a esquerda, com o eixo x;
− o plano δ, de rampa, é perpendicular ao plano bissector dos diedros pares, β24, e o seu traço
frontal tem 5 de cota.

Cotações
1. 2. 3. 4. 5. total
40 pontos 40 pontos 40 pontos 40 pontos 40 pontos 200 pontos
