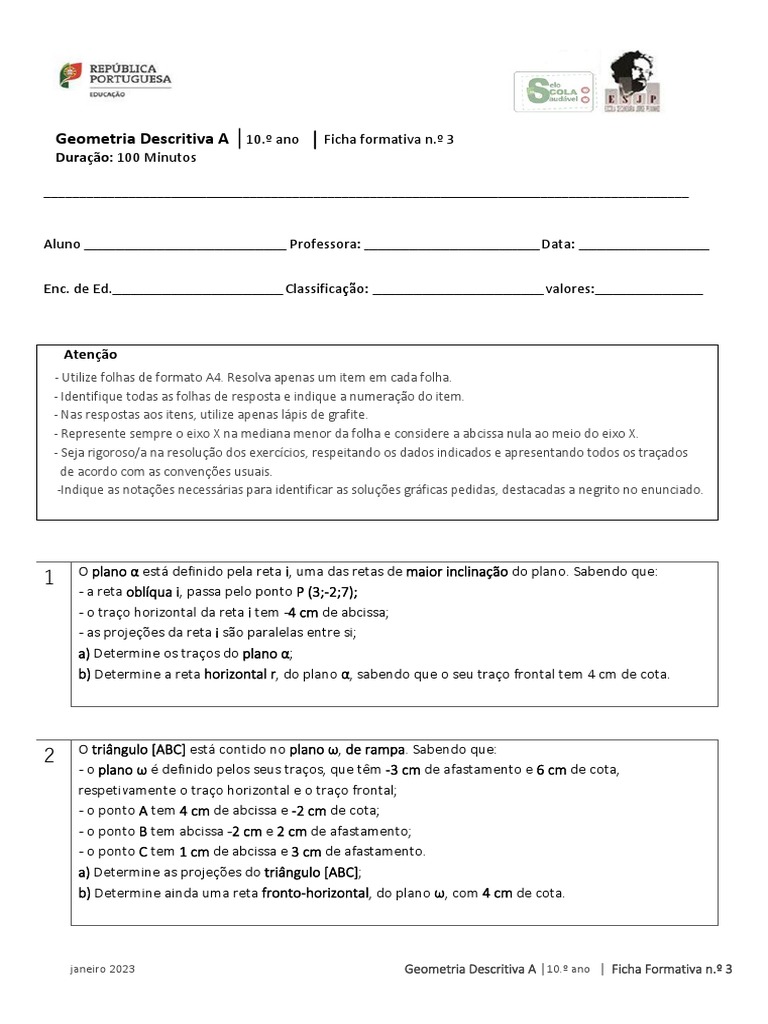

Geometria Descritiva A │10.º ano │ Ficha formativa n.

º 3
Duração: 100 Minutos

___________________________________________________________________________________________

Aluno _____________________________________________ Professora: _______________________________________ Data: _____________________________

Enc. de Ed.______________________________________ Classificação: ______________________________________ valores:________________________

Atenção
- Utilize folhas de formato A4. Resolva apenas um item em cada folha.
- Identifique todas as folhas de resposta e indique a numeração do item.
- Nas respostas aos itens, utilize apenas lápis de grafite.
- Represente sempre o eixo X na mediana menor da folha e considere a abcissa nula ao meio do eixo X.
- Seja rigoroso/a na resolução dos exercícios, respeitando os dados indicados e apresentando todos os traçados
de acordo com as convenções usuais.
-Indique as notações necessárias para identificar as soluções gráficas pedidas, destacadas a negrito no enunciado.

1 O plano α está definido pela reta i, uma das retas de maior inclinação do plano. Sabendo que:
- a reta oblíqua i, passa pelo ponto P (3;-2;7);
- o traço horizontal da reta i tem -4 cm de abcissa;
- as projeções da reta i são paralelas entre si;
a) Determine os traços do plano α;
b) Determine a reta horizontal r, do plano α, sabendo que o seu traço frontal tem 4 cm de cota.

2 O triângulo [ABC] está contido no plano ω, de rampa. Sabendo que:

- o plano ω é definido pelos seus traços, que têm -3 cm de afastamento e 6 cm de cota,
respetivamente o traço horizontal e o traço frontal;
- o ponto A tem 4 cm de abcissa e -2 cm de cota;
- o ponto B tem abcissa -2 cm e 2 cm de afastamento;
- o ponto C tem 1 cm de abcissa e 3 cm de afastamento.
a) Determine as projeções do triângulo [ABC];
b) Determine ainda uma reta fronto-horizontal, do plano ω, com 4 cm de cota.

janeiro 2023 Geometria Descritiva A │10.º ano │ Ficha Formativa n.º 3

3 O triângulo [PQR] está contido no plano ρ, passante. Sabendo que:
- o plano ρ é definido pelo eixo x e pelo ponto A ( -3;3;6);
- o ponto A tem 4 cm de cota e 2 cm de abcissa;
- o lado [PQ] está contido numa reta oblíqua r que faz, em projeção frontal, um ângulo de 45º(a.e.)
com o eixo x;
- o ponto Q tem 5 cm de afastamento;
- o lado [QR] está contido numa reta de perfil p e R tem afastamento nula.
a) Desenhe as projeções do triângulo [PQR].
b) Determine ainda uma reta fronto-horizontal r, do plano ρ, com 7 cm de afastamento.

4 O plano θ está definido pelas retas s e t, concorrentes no ponto Q do β1/3 . Sabendo que:
- o ponto Q tem abcissa nula e 3 cm de afastamento;
- a reta s contém o ponto P ( -4; -2; 6) e reta t de topo.
a) Determine os traços do plano θ.
b) Determine ainda o ponto A do plano, que tem -4 cm de cota e 7cm de afastamento.

Cotações
1. 2. 3. 4. total
50 pontos 50 pontos 50 pontos 50 pontos 200 pontos
