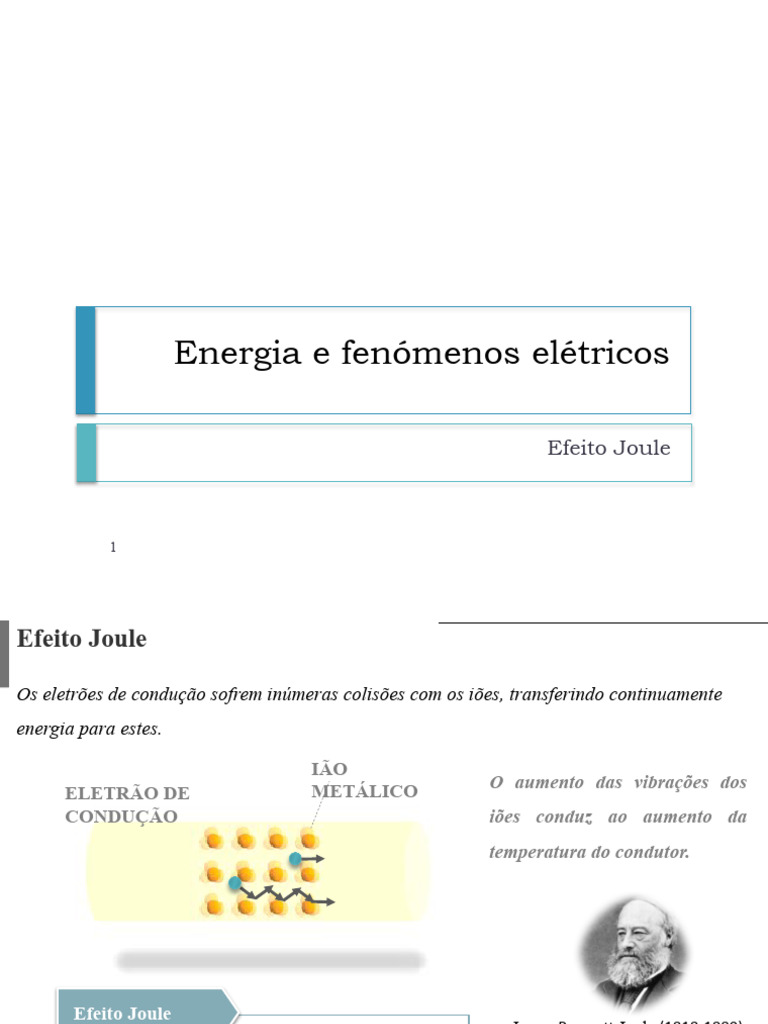

Energia e fenómenos elétricos

Efeito Joule

1
Efeito Joule

Os eletrões de condução sofrem inúmeras colisões com os iões, transferindo continuamente

energia para estes.

IÃO
METÁLICO O aumento das vibrações dos
ELETRÃO DE
CONDUÇÃO iões conduz ao aumento da
temperatura do condutor.

Efeito Joule
James Prescott Joule (1818-1889)
descreveu o efeito térmico da
Aquecimento dos condutores elétricos devido à corrente elétrica
sua resistência

2
Energia transferida para um componente de um circuito
elétrico
Energia transferida, E, do gerador para os recetores do circuito

A partir das expressões:

1 𝐸 ¿ 𝑞∨¿ 𝐼 ∆ 𝑡
𝑈= 2
¿𝑞∨¿ ¿ 𝐸

1 𝐸=𝑈∨𝑞∨¿ 2

𝐸=𝑈𝐼 ∆ 𝑡 Circuito com um componente

entre A e B.

3
Energia transferida para um componente de um circuito
elétrico
A energia transferida é dada pela expressão:

𝐸=𝑈𝐼 ∆ 𝑡
Unidades no SI:

𝐸 energia transferida – Joule (J)

𝑈 diferença de potencial elétrico nos terminais de um componente – volt (V)

𝐼 corrente elétrica que passa num componente – ampere (A)
∆𝑡 intervalo de tempo – segundo (s)

4
Energia transferida para um componente de um circuito
elétrico
A energia fornecida por unidade de tempo é a potência elétrica:

𝐸
𝑃= 𝑃=𝑈𝐼
∆𝑡
Potência elétrica

Mede a rapidez com que a energia é

transferida.
Unidades no SI:

𝑃 potência transferida – Watt (W)

𝑈 diferença de potencial elétrico nos terminais de um componente – volt (V)

𝐼 corrente elétrica que passa num componente – ampere (A)

5
Energia transferida para um componente de um circuito
elétrico
EFEITO
Condutores puramente resistivos
JOULE
Há recetores em que a energia elétrica é unicamente transformada em energia térmica.
São exemplo: o irradiador, o ferro de engomar e o fogão elétrico.

Condutores puramente resistivos

Têm por finalidade exclusiva o aquecimento.

6
Energia transferida para um componente de um circuito
elétrico
EFEITO JOULE Proteção de circuitos elétricos

Quando se ligam simultaneamente muitos dispositivos a uma mesma tomada, a corrente

elétrica aumenta e pode ultrapassar o valor nominal. O aumento da corrente provoca um
aumento da potência dissipada por efeito Joule, levando a um aumento de temperatura
que pode desencadear incêndios.

O fusível é um fio condutor, com baixo ponto de fusão,

intercalado num circuito elétrico.

Se a corrente aumentar bruscamente, o fusível funde

protegendo o circuito elétrico.

Fusível O seu funcionamento baseia-se no efeito Joule.

7
Choques elétricos

8
Energia transferida para um componente de um circuito
elétrico
EFEITO JOULE
Há recetores cuja principal funcionalidade é transformar a energia elétrica em, por exemplo,
energia química(A) ou energia mecânica (B).

B
A
Num motor há transformação da
energia elétrica em mecânica, mas
uma parte da energia é transferida
sob a forma de calor.

Na eletrólise há transformação da energia

elétrica em energia química, mas alguma
energia é transferida sob a forma de calor.

O efeito Joule está sempre presente, mas neste caso é desvantajoso!

9
Energia transferida para um componente de um circuito
elétrico
A energia que o componente transfere, através de calor, para a vizinhança é designada
por energia dissipada.

A partir das expressão :

E substituindo U : 𝑈= 𝑅𝐼

2
Obtém-se: 𝐸=𝑅 𝐼 ∆ 𝑡

E - A energia dissipada por efeito Joule.

10
Energia transferida para um componente de um circuito
elétrico
A energia dissipada é dada pela expressão:

2
𝐸=𝑅 𝐼 ∆ 𝑡
Unidades no SI:

𝐸 energia dissipada – joule (J)

𝑅 Resistência elétrica do componente – ohm (Ω)

𝐼 corrente elétrica que passa num componente – ampere (A)

∆𝑡 intervalo de tempo – segundo (s)

11
Energia transferida para um componente de um circuito
elétrico

Potência do recetor
Energia transferida

𝐸=𝑈𝐼 ∆ 𝑡 𝑃=𝑈𝐼
Energia dissipada Potência dissipada

2 2
𝐸=𝑅 𝐼 ∆ 𝑡 𝑃= 𝑅 𝐼

12
Energia transferida para um componente de um circuito
elétrico
Num CONDUTOR PURAMENTE RESISTIVO…

Energia transferida/dissipada Potência do recetor puramente

resistivo

𝐸=𝑈𝐼 ∆ 𝑡 𝑃=𝑈𝐼
ou ou
2 2
𝐸=𝑅 𝐼 ∆ 𝑡 𝑃= 𝑅 𝐼

13
Energia transferida para um componente de um circuito
elétrico
Energia dissipada e eficiência energética

Eficiência Eficiência
energética energética
Energia Energia
dissipada dissipada

Etiquetas energéticas usadas

para classificar a eficiência
dos eletrodomésticos.
14
Pág. 92 manual

15
Atividade
O gráfico mostra como varia a corrente elétrica num condutor em função da diferença
de potencial aplicada nos seus terminais.
20
I/
a) Qual a resistência do condutor quando a A 15

corrente elétrica é igual a 15 A.

10

5
b) Supondo que o condutor é puramente
resistivo, qual a potência dissipada quando a 0
0 20 40 60 80
diferença de potencial é 44 V. U/V

16
Atividade
O gráfico mostra como varia a corrente elétrica num condutor em função da diferença
de potencial aplicada nos seus terminais.
I/
RESOLUÇÃO A20
a) Qual a resistência do condutor quando a 15

corrente elétrica é igual a 15 A.

10
I= 15 A
A partir do gráfico: U = 60 V 5

0
0 20 40 60 80
U/V

17
Atividade
O gráfico mostra como varia a corrente elétrica num condutor em função da diferença
de potencial aplicada nos seus terminais.
I/
RESOLUÇÃO A20

15
b) Supondo que o condutor é puramente
resistivo, qual a potência dissipada quando a 10

diferença de potencial é 44 V. 5

Para um condutor puramente resistivo, a 0

0 20 40 60 80

potência dissipada é igual à potência U/A

transferida para o condutor.

U= 44 V
A partir do gráfico: I = 9 A 𝑃=𝑈𝐼 ⟺ 𝑃 =44 ×9=𝟑𝟗𝟔 𝐖

18
