Curso de Python para as Engenharias

Cálculos usando Biblioteca Matplotlib em Python

Prof. Dr. E.R.Edwards

Universidade Estadual de Santa Cruz - UESC
Grupo de Pesquisa em Simulações e Controle de Processos
SIMCOP

19 de maio de 2023

Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 1 / 28

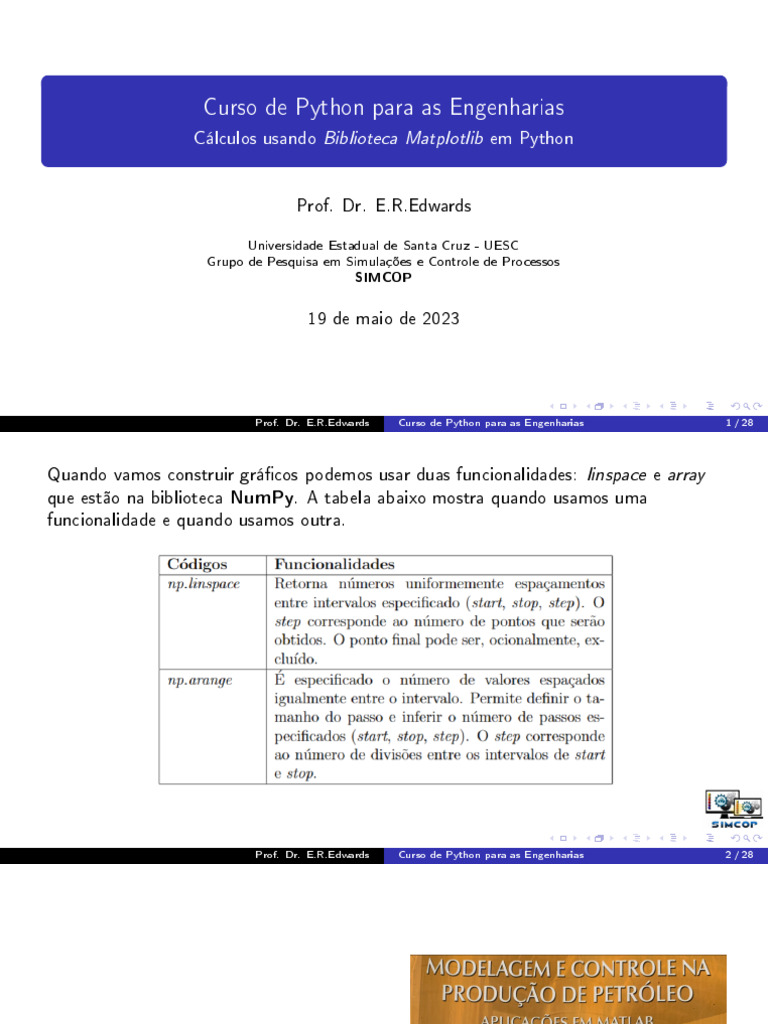

Quando vamos construir grácos podemos usar duas funcionalidades: linspace e array
que estão na biblioteca NumPy. A tabela abaixo mostra quando usamos uma
funcionalidade e quando usamos outra.

Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 2 / 28

Vamos fazer uma aplicação do aprendizado
de construção de gráco em Python usando
o Matplotlib na resolução de um exercício
que esta no livro ao lado.
Veja página 391 A2.2.1 - Característica
inerente.

Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 3 / 28

Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 4 / 28
A relação entre o percentual do cursor do obturador e o percentual de abertural da
válvula é conhecida como "característica da válvula". Veja mais detalhes na bibliograa
acima na página 391.
Tipos de válvulas:
Na aplicação industrial destacam-se os seguintes tipos de válvulas:
√
1 Raíz quadrada (não é usado em processamento oshore ) f (xν ) = xν
2 Linear(apropriado para aplicação onde o ∆P através da válvula é constante):
f (xν ) = xν
3 Igual porcentagem (indicado quando o ∆P através da válvula cresce com a
abertura, tendendo ao comportamento linear quando instalada): f (xν ) = R (xν −1)
4 Hiperbólica (não é comum em processos oshore ): R−(R− 1
1)xν

5 Abertura rápida: f (xν ) = exp(xν )

Link para fazer grácos online: https://www.mathway.com/pt/Algebra

Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 5 / 28

Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 6 / 28
Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 7 / 28
Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 8 / 28
Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 9 / 28
 Decomposição do Tetróxido de Nitrogênio
O tetróxido de nitrogênio (N2 O4 ) é usado como propelente de foguetes, formando
mistura hipergólica (auto-ignição) com hidrazina e seus compostos. É um poderoso
oxidante quando em contato com árias formas de hidrazina, formando um par
bipropelente para foguetes.

Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 10 / 28

 N2 O4 → 2NO2

Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 11 / 28

Cálculos Computacionais para determinação de composição do Tetróxido de Nitrogênio.

Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 12 / 28

Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 13 / 28
Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 14 / 28
Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 15 / 28
Decomposição do Peróxido de Hidrogênio - H2 O2
H2 O2 → H2 + O2

Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 16 / 28

Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 17 / 28
Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 18 / 28
Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 19 / 28
Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 20 / 28
Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 21 / 28
 Porque fazer a decomposição da amônia?
O elemento Hidrogênio, H2 , embora seja abundante na Terra apresenta-se quase
sempre como parte de outro composto, como a água (H2 O ) ou o metano (CH4 ) e deve
ser separado em Hidrogênio puro (H2 ) para uso em veículos elétricos com células
combustíveis. O e hidrogênio se combina com o oxigênio do ar puro por meio de uma
célula combustível, criando eletricidade e água por meio de um processo eletroquímico.

FONTE: https://www.labroots.com/trending/chemistry-and-physics/7419/invention-
fuel-cell-technology-greener-cheaper
Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 22 / 28
FONTE: https://electrek.co/2017/10/26/toyota-elon-musk-fuel-cell-hydrogen/
Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 23 / 28
FONTE: https://pubs.acs.org/doi/10.1021/acs.iecr.1c00843

Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 24 / 28

FONTE: https://www.sciencedirect.com/science/article/abs/pii/S0926860X18302680

Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 25 / 28

FONTE: https://pubs.rsc.org/en/content/articlelanding/2020/cy/d0cy00686f

Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 26 / 28

 FONTE: https://www.ammoniaenergy.org/articles/new-technology-for-generating-
hydrogen-from-ammonia/
Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 27 / 28
 Exercício para praticar
Construa o gráco da pressão versus a temperatura com os dados mostrados na tabela
abaixo.

Prof. Dr. E.R.Edwards Curso de Python para as Engenharias 28 / 28
