Aula.02 - Curva Do Diodo

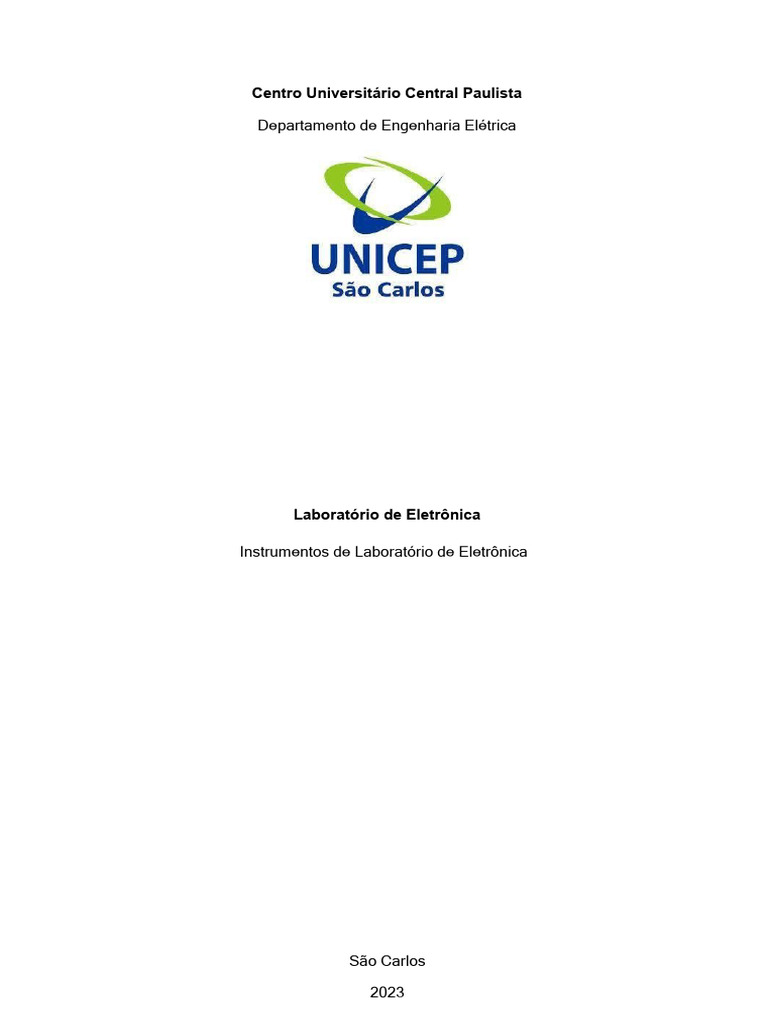

Centro Universitário Central Paulista
Departamento de Engenharia Elétrica
Laboratório de Eletrônica
Instrumentos de Laboratório de Eletrônica
São Carlos
2023
5
Claudemir da Silva RA: 3801150

Matheus Sousa Filié RA: 3801192
Wagner Luis de Oliveira RA: 3801170
Laboratório de Eletrônica
Relatório apresentado ao Centro Universitário Central

Paulista (UNICEP), como parte das exigências para a
obtenção dos resultados que contemplam as notas do
semestre para a matéria de Laboratório de Eletrônica
Orientador: Prof. Mario F. Bôtega Jr.
São Carlos
2023
SUMÁRIO
INTRODUÇÃO..........................................................................................................................4
PROCEDIMENTO.....................................................................................................................5
DIODO EM CC..........................................................................................................................6
DIODO EM CA..........................................................................................................................9
POLARIZAÇÃO DE DIODOS EMISSORES DE LUZ (LED)..................................................11
CIRCUITOS COM DIODO ZENER.........................................................................................13
RETIFICADOR DE ONDA COMPLETA.................................................................................13
FONTE DE ALIMENTAÇÃO LINEAR ESTABILIZADA COM ZENER....................................15
FONTE DE ALIMENTAÇÃO COM REGULADOR INTEGRADO...........................................15
DOBRADOR DE TENSÃO.....................................................................................................16
QUESTIONÁRIO....................................................................................................................17
CONCLUSÃO.........................................................................................................................18
REFERÊNCIA BIBLIOGRÁFICAS..........................................................................................19
OBJETIVO
Conhecer os diodos de sinais, retificadores, emissores de luz (LED) e diodos
zeners, aplicados em circuitos básicos.
INTRODUÇÃO
Na eletrônica, um dos componentes mais utilizados são os diodos semicondutores,

sendo este um dispositivo passivo, porém não linear. O diodo é composto por uma junção
de semicondutores com dopagem tipo p e n (junção pn), sendo que esta junção permite
mais facilmente a passagem de portadores de carga em um sentido que em outro. O diodo
de um modo geral, é um dispositivo, que quando em polarização direta permite a passagem
de corrente, e em polarização reversa impede a passagem de corrente
Este dispositivo é amplamente utilizado em circuitos multiplicadores de tensão,
ceifadores ou ainda em circuitos retificadores,responsáveis por converter uma tensão de
entrada alternada em uma saída de tensão contínua, portanto, para o estudo da eletrônica,
é de fundamental importância entender as características e o funcionamento dos
dispositivos semicondutores.
4
PROCEDIMENTO
Materiais e Equipamentos
Multímetro Diodo Zener BZX79-C5V1 (5,1V 500mW)

Osciloscópio LED vermelho
Fonte de alimentação Diodo 1N4148
Gerador de Funções Diodo 1N4007
Protoboard Regulador de tensão LM7805
Resistores e capacitores diversos Transformador 127/220V - 9/9V
Roteiro
1. Diodo em CC
2. Diodo em CA
3. Polarização de Diodos Emissores de Luz (LED)
4. Circuitos com Diodo Zener
5. Retificador de Onda Completa
6. Fonte de Alimentação Linear Estabilizada com Zener
7. Fonte de Alimentação com Regulador Integrado
8. Dobrador de Tensão
9. Questionário
5
DIODO EM CC
Inicialmente, foi proposta a montagem de um circuito elétrico relativamente simples,

contendo uma fonte de alimentação DC, um diodo polarizado diretamente, e um resistor de
1KΩ utilizando o protoboard e suas respectivas matrizes de conexão de acordo com a
imagem abaixo (Figura 1):
Figura 1 - Esquema Elétrico
Após concluída a montagem do circuito na protoboard (), foram colocados

juntamente à análise, 3 multímetros da Minipa, sendo que cada um desempenhou uma
função de monitoramente, o primeiro () ficou responsável por supervisionar a corrente do
circuito elétrico, o segundo (Error: Reference source not found) monitorando a tensão da
fonte para ter uma acurácia garantida na saída da mesma, e o terceiro monitorando a queda
de tensão em cima do diodo (Error: Reference source not found)
Corrente do circuito
Figura 2 - Setup Inicial

Figura 3 - Medições Iniciais
Tensão da fonte Tensão no diodo
Figura 4 - Medições Intermediárias Figura 5 - Medições Finais
6
Com a configuração do teste montada, foi orientado aos alunos realizarem a
captação das 3 leituras que os multímetros estavam realizando de acordo com a tabela
abaixo, aumentando gradualmente a tensão com um nível de refinamento inicialmente, e
aumentos mais intensos após os 2 volts de tensão na saída da fonte, afim de verificar o
comportamento da tensão em cima do diodo semicondutor, e o efeito que este proporciona
na corrente e no circuito em que está incluído (Tabela 1),:
Tensão da Tensão no Corrente no Diodo Corrente no Diodo
Fonte Diodo Medida Calculada
VCC [V] VD1 [V] ID1 [mA] ID1 [mA]
0,4 0,38 0,01 0,02
0,5 0,44 0,04 0,06
0,6 0,48 0,10 0,12
0,7 0,50 0,18 0,20
0,8 0,52 0,27 0,28
0,9 0,54 0,35 0,36
1,0 0,55 0,43 0,45
1,1 0,56 0,54 0,54
1,2 0,56 0,63 0,64
1,3 0,57 0,71 0,73
1,4 0,57 0,81 0,83
1,5 0,58 0,92 0,92
2 0,60 1,38 1,40
3 0,63 2,38 2,37
4 0,64 3,37 3,36
5 0,66 4,46 4,34
6 0,67 5,35 5,33
7 0,68 6,34 6,32
8 0,69 7,31 7,31
9 0,69 8,49 8,31
10 0,70 9,37 9,30
Tabela 1
Com os dados adquiridos, foi feito cálculo da corrente que deveria ter no circuito
elétrico caso o contexto em questão fosse ideal, seguindo a equação a seguir (Equação):
( Vcc−Vd )
I=
Rl
Equação 1 - Calculo da corrente no diodo
Em seguida, com os resultados já dispostos, estes foram analisados e tratados em
7
uma planilha, para que assim fosse plotado um gráfico estabelecendo a relação entre ID1 x
VD1, corrente do diodo (Eixo Y) e a tensão em cima dele (Eixo X), e consequentemente, a
curva caracteristica de um diodo.
CURVA CARACTERISTICA DO DIODO
10.00
9.37
8.49
8.00
7.31
Corrente no diodo (mA)
6.34
6.00
5.35
0.92 4.46
4.00
0.81
3.37
0.71
0.63 2.38
2.00
0.54 1.38
0.43
0.04 0.10 0.18 0.27 0.35
0.00
0.40 0.45 0.50 0.55 0.60 0.65 0.70
Tensão no diodo (V)

Curva do diodo Exponential (Curva do diodo)
Exponential (Curva do diodo)
Gráfico 1 - Curva característica do diodo
Com o gráfico de dispersão (Gráfico 1) é possível notar que, através de uma linha de
tendência em exponencial para usar de efeito de comparação com a obtida do circuito, o
diodo em estudo apresentou um comportamento padrão e conhecido. Nessa representação,
a curva característica do diodo é obtida simplesmente pela união de todos os pontos
representativos dos pares de valores possíveis de corrente Id e tensão Vd , através do diodo
no regime de condução.
Através da curva verifica-se também que, enquanto a tensão sobre o diodo não
ultrapassa um valor limite, que corresponde ao potencial da barreira , a corrente através do
diodo permanece muito pequena.
Essa condição é indicada para um tipo de diodo de silício, onde Id < 6 [mA] para Vd
< 0,7 [V]. A partir do valor limite Vγ = 0,7 [V], a corrente através do diodo pode aumentar
substancialmente sem que isso cause um aumento significativo na queda de tensão através
do diodo. Verificasse, portanto, que na faixa de valores Vd > 0,7 [V], o diodo comporta-se
8
praticamente como um resistor de baixíssima resistência.
DIODO EM CA
Em seguida, dando continuidade nos experimentos envolvendo circuitos elétricos
com diodos semicondutores, a montagem do próximo circuito se baseou na prototipagem do
primeiro, um circuito elétrico relativamente simples, contendo uma fonte de alimentação DC,
um diodo polarizado diretamente, e um resistor de 1KΩ utilizando o protoboard e suas
respectivas matrizes de conexão. No entanto, a alimentação neste caso é alternada, sendo
transmitida através de um gerador de funções (Figura 6):
Figura 6 - Esquema Elétrico
Após concluída a montagem do circuito na protoboard ( Figura 7), foi conectado na

alimentação da mesma o gerador de funções ajustado com uma frequência de saída (FO)
de 5,0Vp, 1kHz e offset = 0V, e para análise do sinal, utilizou-se um osciloscópio afim de
monitorar e auxiliar na visualização dos sinais correspondentes no circuito, sendo que o
canal 1 (CH1) ficou conectado em paralelo com a alimentação do gerador de funções, e o
canal 2 (CH2) ficou conectado sobre o resistor de carga de 1KΩ (RL).
Figura 7 - Montagem na protoboard

Com o circuito montado, e os instrumentos de medição posicionados, foi registrada
as frequências de saída, amplitude do sinal de tensão e largura de pulso tanto do canal 1
(CH1) como do canal 2 (CH2), afim de verificar possíveis divergênciais entre ambos os
sinais, e avaliar quais as possíveis causas envolvidas ().
Forma de onda: Senoidal Forma de onda: Senoidal
9
Vpp: 9,84 V I Vp: 4,92 V
Vp: 4,34 V
Figura 8 - Amplitude do sinal da tensãode Figura 9 - Amplitude do sinal de tensãono

entrada resistor
Largura de pulso: 997,20 µs Largura de pulso:1.00ms

Frequência: 1.00KHz Frequência: 998,81Hz
Figura 10 - Largura de pulsodo sinal de entrada Figura 11 - Largura de pulsodo resistor
De acordo com os dados obtidos, é possível verificar que, comparado ao sinal de

entrada do gerador de funções, o sinal em cima do resistor de carga RL está, de fato, com a
mesma frequência de leitura de pulsos referentes ao sinal gerado, mas com uma tensão
menor, em torno de 0,58 V a menos, algo condizente com o esperado, visto que a queda de
tensão do diodo de silicio (PN: 1N4148) varia nessa região de 0,4 a 0,7V, fazendo com que
a tensão em cima da carga seja menor que a tensão de alimentação do gerador.
No entanto, como o sinal gerado é alternado, tendo assim, semiciclos positivos e
negativos, o diodo passa a funcionar conduzindo em um momento e no outro não, gerando,
assim, ondas pulsantes. Nos instantes de tempo em que o semiciclo estabelecido pelo
gerador é positivo, o diodo ele conduz, visto que ele está diretamente polarizado de acordo
com o circuito pré-requisitado no experimento, e quando o semiciclo é negativo, o diodo
funciona como uma chave aberta, não permitindo a passagem de corrente elétrica, tendo
em vista que está reversamente polarizado.
Sendo assim, o resultado desse comportamento do diodo em um circuito de corrente
alternada, são ondas pulsantes, com tempos em ”on”, ou seja em que há a presença de
corrente no circuito, e momentos em ”off”, onde não há a presença de portadores de cargas
10
elétricas percorrendo o circuito, dando o nome a esse circuito de ”Circuito de Retificação de
Meia Onda”. Em seguida, para finalizar essa etapa com esse circuito, foi alterada a tensão
de pico do gerador de funções para 2,5Vp e inserido um offset de 2,5V (Figura 12;Figura
13). Além disso, como complemento, foram realizadas as medidas anteriores e as novas,
com o formato de onda quadrada também, para fins de prática e contato com
instrumentação de circuitos eletrônicos (Figura 14; Figura 15; Figura 16; Figura 17).
Vpp: V I Vp: V Vp: V
Figura 12 - A Figura 13 - A
Forma de onda: Quadrada Forma de onda: Quadrada


11
Como é possível notar através das imagens acima por intermédio do offset, sendo
este responsável por adicionar ou subtrair um valor DC (corrente contínua) à forma de onda
estabelecida pelo gerador, permitindo ao usuário deslocar verticalmente a forma de onda
para cima ou para baixo em relação à linha de base, foi possível verificar que quando um
offset de 2,5V de tensão de pico é aplicado à forma de onda apresentada, o resultado pode
ser que o semiciclo positivo da forma de onda seja retificado como esperado, produzindo
uma corrente no sentido direto do diodo e uma tensão positiva no resistor de carga.
No entanto, o semiciclo negativo da forma de onda gerada pelo offset pode
ultrapassar o valor de tensão zero durante o período em que o diodo está bloqueando a
passagem de corrente na direção reversa. Isso pode fazer com que ocorra uma passagem
de corrente reversa pelo diodo durante o semiciclo negativo, resultando em uma tensão
negativa no resistor de carga.
O diodo 1N4148 é um diodo de uso geral que possui uma tensão de ruptura reversa
típica de 100V. Isso significa que, quando a tensão reversa aplicada no diodo ultrapassa
esse valor, o diodo pode começar a conduzir na direção reversa, permitindo a passagem de
corrente reversa. O valor do offset de 2,5V de tensão de pico do gerador de funções pode
ser suficiente para fazer com que a tensão reversa aplicada no diodo 1N4148 ultrapasse sua
tensão de ruptura reversa, levando à condução reversa do diodo durante o semiciclo
negativo da forma de onda.
Quando o diodo conduz na direção reversa, ele permite a passagem de corrente
reversa através do resistor de carga de 1kΩ, resultando em uma tensão negativa no resistor
de carga. Isso pode ser observado como um semiciclo negativo na saída do retificador de
meia onda, devido ao efeito do offset de tensão de pico do gerador de funções combinado
com as características do diodo utilizado.
Evidenciada as considerações anteriores, o circuito passou por algumas alterações
para representar bem o comportamento do diodo em um circuito caracterizado como de
retificação de meia onda , tendo como principal modificação o resistor de carga, RL,
passando de 1kΩ inicialmente, para 4k7Ω e 470 Ω, e a inserção de um capacitor de 10µF
em paralelo com o resistor de acordo com a figura apresentada ().
Figura 18 - Diagrama Elétrico Figura 19 - Circuito Montado
12
Além disso foram registradas as formas de ondas abaixo que representam
eficientemente o comportamento do ripple quando o resistor tem seu valor alterado, tanto
com o acoplamento do osciloscópio em CC como em CA.



13
Feito esses procedimentos, foi recomendado que fosse alterado também o valor do
capacitor, indo de 10 µF para 100µF,para que assim fosse demonstrado como cada
componente eletrônico influencia no circuito de retificação, alternando de forma gradual e
em conjunto, o resistor de carga, RL, com os valores anteriormente citados, 470Ω, 1kΩ e
4k7Ω As figuras abaixo evidenciam visualmente a afirmação discorrida anteriormente:
Forma de onda: Senoidal I Acomplamento: CC Forma de onda: Senoidal I Acomplamento: CA

Resistor: 470kΩ I Capacitor: 10 µF Resistor: 470kΩ I Capacitor: 10 µF

Figura 28 - A
Figura 29 - A
Resistor: 4k7Ω I Capacitor: 10 µF Resistor: 4k7Ω I Capacitor: 10 µF
14
Resistor: 470Ω I Capacitor: 100 µF Resistor: 470Ω I Capacitor: 100 µF


Pode-se concluir na experimentação realizada que, em uma fonte retificada por

diodos semicondutores, o resistor é muitas vezes utilizado em conjunto com um capacitor
em paralelo para suavizar o sinal de saída, reduzindo o ripple, que é a variação de tensão
ou corrente presente na saída da fonte.
15
Quando o valor do resistor ou do capacitor é aumentado, a constante de tempo RC
do circuito também aumenta, onde R é o valor do resistor e C é a capacitância do capacitor
em paralelo. A constante de tempo RC é uma medida da rapidez com que o capacitor se
carrega e descarrega através do resistor. Quanto maior a constante de tempo RC, mais
lento é o tempo de carga e descarga do capacitor.
Quando o tempo de carga do capacitor é aumentado devido ao aumento do valor do
resistor ou do capacitor, o capacitor tem mais tempo para se carregar durante o ciclo de
tensão positiva da fonte retificada, e também tem mais tempo para se descarregar durante o
ciclo de tensão negativa da fonte retificada. Como resultado, o capacitor é capaz de
armazenar mais carga durante os ciclos de tensão positiva e liberá-la durante os ciclos de
tensão negativa, reduzindo a variação de tensão ou corrente na saída da fonte.
Portanto, quando o valor do resistor ou do capacitor é aumentado em uma fonte
retificada por diodos semicondutores, o tempo de carga e descarga do capacitor é
aumentado, resultando em uma redução do ripple na saída da fonte, ou seja, uma saída
mais suave e com menor variação de tensão ou corrente. No entanto, é importante notar
que aumentar demais o valor do resistor pode levar a uma redução excessiva da tensão
média de saída da fonte, comprometendo a eficiência do circuito. Portanto, a escolha
adequada do valor do resistor e do capacitor é importante para equilibrar a redução do ripple
com a manutenção de uma tensão média de saída adequada.
POLARIZAÇÃO DE DIODOS EMISSORES DE LUZ (LED)

Dando sequência nos experimentos envolvendo circuitos elétricos com diodos
semicondutores, a montagem do próximo circuito se baseou na prototipagem do primeiro
também, sendo um circuito elétrico relativamente simples, contendo uma fonte de
alimentação DC, um diodo ZENER diretamente polarizado, um resistor e uma fonte de
corrente contínua (Figura 38; Error: Reference source not found), e para isso, utilizando a
protoboard e suas respectivas matrizes de conexão para efetuar a montagem.
Figura 38 - Diagrama Elétrico
16
Inicialmente, para essa montagem foi proposto que realizasse o cálculo do resistor
que iria limitar corretamente a corrente no LED afim de não queimar o mesmo, dessa forma
foram fornecidas as seguintes informações:
 Fonte de alimentação: Vcc = 12V
 Tensão do LED: Vled = 2,0V
 Corrente do LED: Iled = 10mA (0,01A)

A equação de Kirchhoff que determina o cálculo correto do resistor limitador para
esse circuito é a seguinte:
(Vcc−Vled )
Vcc=R 1∙ I + Vled R 1=
I
(12−2)
R 1= =1000 Ω ou 1 k Ω
0 , 01
Equação 2 - Cálculo do resistor limitador do LED
Após concluído os cálculos para a descoberta do resistor limitador do LED, sendo

esse de 1kΩ, foi feita a montagem do circuito na protoboard ( Figura 7), com uma
alimentação foi conectada em uma fonte AC │DC responsável por fornecer os 12V contínuo
ao componentes. De tal maneira, com a montagem finalizada, com o led estando
diretamente polarizado foi possível observar que o mesmo estava emitindo uma luz
instrínseca à sua dopagem e característica de fabricação (Figura 39).
Figura 39 - Led Aceso
E para concluir a atividade proposta com diodos emissores de luz, foi feita a redução
pela metade em relação ao valor do resistor calculado, afim de verificar qual é o
comportamento que o LED terá quando a resistência cair para 500Ω. E para isso, foram
colocados dois resistores de mesmo valor, 1kΩ, em série (Figura 40).
17
Figura 40 - Led Aceso
Se a corrente elétrica que passa pelo LED aumenta, a intensidade luminosa do LED
também tende a aumentar, desde que a tensão aplicada ao LED permaneça constante. A
intensidade luminosa aumentou em vista da corrente ter dobrado de valor,
consequentemente maior é o fluxo de cargas elétricas atravessando a camada de depleção
do LED e formando pares com as lacunas através do processo de recombinação, permitindo
a condução da corrente e posteriormente a emissão de fótons a partir dessas interações,
promovendo o surgimento de luz.
CIRCUITO COM DIODO ZENER

Dando prosseguimentos nas atividades envolvendo circuitos elétricos com diodos
semicondutores, a montagem do próximo circuito se baseou na prototipagem com diodo
zener, sendo um circuito elétrico relativamente simples, contendo uma fonte de alimentação
DC, o diodo zener em questão diretamente polarizado, Vz (5,1V), um resistor em série com
o diodo, R1 (820Ω), e outro resistor em paralelo com o diodo, R2 (4k7Ω) e uma fonte de
corrente contínua de 10V (Figura 41), e para isso, utilizando a protoboard e suas respectivas
matrizes de conexão para efetuar a montagem.
Figura 41 - Diagrama Elétrico
Inicialmente, para essa montagem foi proposto que realizasse o cálculo do resistor
18
que iria limitar corretamente a corrente no LED afim de não queimar o mesmo, dessa forma
foram fornecidas as seguintes informações:
RETIFICADOR DE ONDA COMPLETA


Figura 44 - A
Figura 45 - A
19

Resistor: 470Ω I Capacitor: 100 µF Resistor: 470Ω I Capacitor: 100 µF


Pode-se concluir com os valores adquiridos acima que se houser um aumento do

resistor de carga (RL) em um circuito retificador de onda completa pode ocorrer diminuição
da corrente de carga: Um aumento no valor do resistor de carga (RL) resultará em um
aumento na resistência total do circuito, o que levará a uma diminuição da corrente de
20
carga. Isso ocorre porque a corrente em um circuito retificador de onda completa é
determinada pela tensão de pico da entrada (Vp) dividida pela resistência total do circuito
(RL + resistência interna do diodo, se houver). Portanto, um aumento no valor de RL
resultará em uma redução na corrente de carga. Além disso, resultará em um aumento da
tensão de saída média: A tensão de saída média de um circuito retificador de onda completa
é diretamente proporcional à corrente de carga e à resistência de carga. Portanto, se a
corrente de carga diminuir devido ao aumento do valor de RL, a tensão de saída média
também aumentará, assumindo que a tensão de entrada permaneça constante.
Ademais, ocasionará um aumento do tempo de carga do capacitor: Um capacitor de
10uF é usado em conjunto com o circuito retificador de onda completa para suavizar a saída
pulsante do retificador, criando uma saída mais contínua. Se o valor de RL for aumentado, a
corrente de carga do capacitor também diminuirá, resultando em um tempo de carga do
capacitor mais longo. Isso pode resultar em uma tensão de saída mais lenta para atingir seu
valor máximo após cada ciclo de entrada.
Já com o capacitor, irá promover um aumento do tempo de carga do capacitor: Um
capacitor é usado em um circuito retificador de onda completa para suavizar a saída
pulsante do retificador, criando uma saída mais contínua. Se você aumentar o valor do
capacitor, a capacidade do capacitor de armazenar carga também aumentará, resultando
em um tempo de carga do capacitor mais longo. Isso pode resultar em uma tensão de saída
mais lenta para atingir seu valor máximo após cada ciclo de entrada. Portanto, o tempo de
carga do capacitor será estendido com um capacitor de maior valor.
Diminuição do ripple na tensão de saída: O ripple é a variação na tensão de saída do
circuito retificador, que ocorre devido à natureza pulsante da entrada CA e ao processo de
retificação. Um capacitor maior tem uma capacidade maior de armazenar carga, o que pode
resultar em uma redução do ripple na tensão de saída do circuito retificador. Isso pode levar
a uma saída mais suave e estável com uma menor variação na tensão de saída.
Possível diminuição da eficiência do circuito: A eficiência de um circuito retificador de
onda completa é a relação entre a potência DC de saída e a potência AC de entrada. Um
capacitor maior pode resultar em uma maior queda de tensão no capacitor durante o
processo de retificação, o que pode levar a uma diminuição da eficiência do circuito. Isso
ocorre porque uma parte da energia da entrada AC é usada para carregar o capacitor e,
com um capacitor maior, essa perda de energia pode ser maior.
21
FONTE DE ALIMENTAÇÃO COM REGULADOR INTEGRADO
QUESTIONÁRIO
Pesquise e respondas as seguintes questões:
a. O que é a dopagem de um semicondutor?

b. O que são semicondutores tipo n e tipo p?
c. De que forma a temperatura altera a condutividade elétrica de um semicondutor?
d. O que ocorre imediatamente após a formação de uma junção pn?
e. Sob que condições um diodo entra em condução ou em bloqueio?
f. Qual o valor típico de tensão que deve ser aplicada a um diodo de germânio
para que ele conduza? E para o diodo de silício?
22
CONCLUSÃO
Nas práticas realizadas, evidenciou-se de forma clara e objetiva a natureza da

tensão conduzida nos diodos, fazendo o uso de um capacitor para aumentar a constancia
da forma de onda efetuando o procedimento da filtragem capacitiva com sucesso. Com a
prática sobre os circuitos retificadores de meia onda, onda completa, seja em ponte ou com
transformador com derivação central, com fitlragem capacitiva ou não, foi possível
compreender a importancia, as possiveis aplicações e o principio de funcionamento dos
diodos.
Em vista da dualidade em seu comportamento, foram realizados testes em ambas as
versões de atuação do diodo, sendo a mais comum com ele diretamente polarizado, e a
reversamente polarizado posteriormente, abordando os métodos de medição das tensões
em ambas as disposições. Ademais, os gráficos gerados a partir dos resultados foram
coerentes com os conteúdos estudados e com a abordagem teórica proposta.
Além disso, foi verificado alguns circuitos em que o diodo é comumente empregado
para auxiliar e permitir o pleno funcionamento do circuito elétrico, como nos casos de uma
fonte de alimentação estabilizada com o diodo zener, fontes com reguladores de tensão,
ou até mesmo uma combinação de capacitores em conjunto com diodos permitindo ao
circuito elétrico dobrar as tensões de entrada de uma rede elétrica com tensão alternada
(127V).
23
REFERÊNCIA BIBLIOGRÁFICAS
Boylestad, Robert; Nashelesky, Louis. Dispositivos Eletrônicos e Teoria de Circuitos.

5ta. Ed. Rio de Janeiro: Prentice-Hall do Brasil, 1994.
Halliday, Resnick; Walker. Fundamentos de Física, Vol. 3, Ed. LTC.
24

Aula.02 - Curva Do Diodo

Enviado por

Dados do documento

Título original

Direitos autorais

Formatos disponíveis

Compartilhar este documento

Compartilhar ou incorporar documento

Opções de compartilhamento

Você considera este documento útil?

Este conteúdo é inapropriado?

Direitos autorais:

Formatos disponíveis

Aula.02 - Curva Do Diodo

Enviado por

Direitos autorais:

Formatos disponíveis

Centro Universitário Central Paulista

Departamento de Engenharia Elétrica

Instrumentos de Laboratório de Eletrônica

Claudemir da Silva RA: 3801150

Relatório apresentado ao Centro Universitário Central

Orientador: Prof. Mario F. Bôtega Jr.

POLARIZAÇÃO DE DIODOS EMISSORES DE LUZ (LED)..................................................11

CIRCUITOS COM DIODO ZENER.........................................................................................13

RETIFICADOR DE ONDA COMPLETA.................................................................................13

FONTE DE ALIMENTAÇÃO LINEAR ESTABILIZADA COM ZENER....................................15

FONTE DE ALIMENTAÇÃO COM REGULADOR INTEGRADO...........................................15

Na eletrônica, um dos componentes mais utilizados são os diodos semicondutores,

Multímetro Diodo Zener BZX79-C5V1 (5,1V 500mW)

3. Polarização de Diodos Emissores de Luz (LED)

4. Circuitos com Diodo Zener

5. Retificador de Onda Completa

6. Fonte de Alimentação Linear Estabilizada com Zener

7. Fonte de Alimentação com Regulador Integrado

Inicialmente, foi proposta a montagem de um circuito elétrico relativamente simples,

Figura 1 - Esquema Elétrico

Após concluída a montagem do circuito na protoboard (), foram colocados

Figura 2 - Setup Inicial

Tensão da fonte Tensão no diodo

Figura 4 - Medições Intermediárias Figura 5 - Medições Finais

CURVA CARACTERISTICA DO DIODO

Tensão no diodo (V)

Gráfico 1 - Curva característica do diodo

Figura 6 - Esquema Elétrico

Após concluída a montagem do circuito na protoboard ( Figura 7), foi conectado na

Figura 7 - Montagem na protoboard

Figura 8 - Amplitude do sinal da tensãode Figura 9 - Amplitude do sinal de tensãono

Largura de pulso: 997,20 µs Largura de pulso:1.00ms

Figura 10 - Largura de pulsodo sinal de entrada Figura 11 - Largura de pulsodo resistor

De acordo com os dados obtidos, é possível verificar que, comparado ao sinal de

Forma de onda: Quadrada Forma de onda: Quadrada

Forma de onda: Quadrada Forma de onda: Quadrada

Figura 18 - Diagrama Elétrico Figura 19 - Circuito Montado

Forma de onda: Senoidal Forma de onda: Senoidal

Forma de onda: Quadrada Forma de onda: Quadrada

Forma de onda: Quadrada Forma de onda: Quadrada

Forma de onda: Senoidal I Acomplamento: CC Forma de onda: Senoidal I Acomplamento: CA

Forma de onda: Senoidal I Acomplamento: CC Forma de onda: Senoidal I Acomplamento: CA

Forma de onda: Senoidal I Acomplamento: CC Forma de onda: Senoidal I Acomplamento: CA

Forma de onda: Senoidal I Acomplamento: CC Forma de onda: Senoidal I Acomplamento: CA

Pode-se concluir na experimentação realizada que, em uma fonte retificada por

POLARIZAÇÃO DE DIODOS EMISSORES DE LUZ (LED)

Figura 38 - Diagrama Elétrico

 Fonte de alimentação: Vcc = 12V

 Tensão do LED: Vled = 2,0V

 Corrente do LED: Iled = 10mA (0,01A)

Após concluído os cálculos para a descoberta do resistor limitador do LED, sendo

Figura 39 - Led Aceso

CIRCUITO COM DIODO ZENER

Figura 41 - Diagrama Elétrico

RETIFICADOR DE ONDA COMPLETA

Forma de onda: Senoidal I Acomplamento: CC Forma de onda: Senoidal I Acomplamento: CA

Forma de onda: Senoidal I Acomplamento: CC Forma de onda: Senoidal I Acomplamento: CA

Forma de onda: Senoidal I Acomplamento: CC Forma de onda: Senoidal I Acomplamento: CA

Forma de onda: Senoidal I Acomplamento: CC Forma de onda: Senoidal I Acomplamento: CA

Forma de onda: Senoidal I Acomplamento: CC Forma de onda: Senoidal I Acomplamento: CA

Forma de onda: Senoidal I Acomplamento: CC Forma de onda: Senoidal I Acomplamento: CA

Pode-se concluir com os valores adquiridos acima que se houser um aumento do

Pesquise e respondas as seguintes questões:
