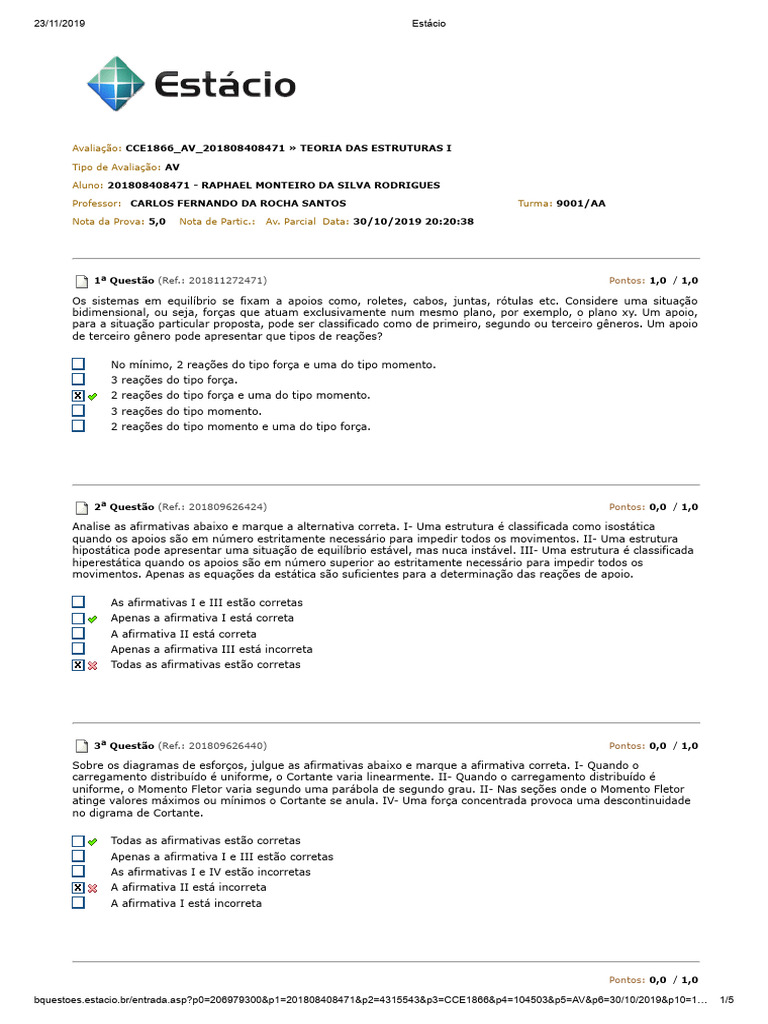

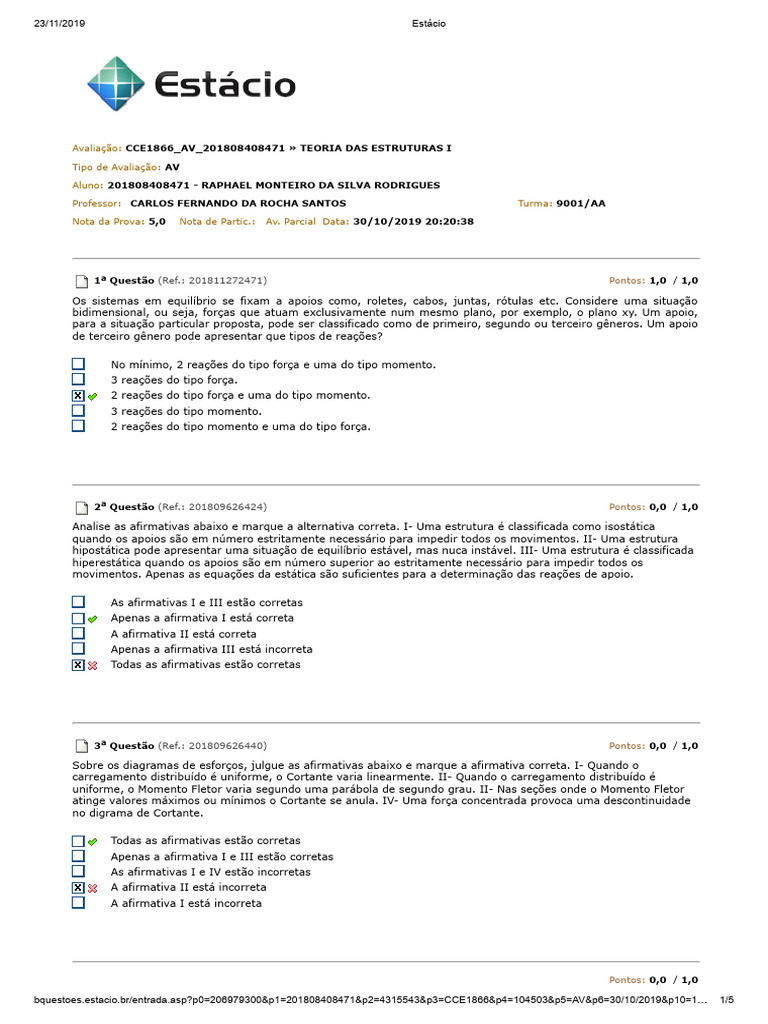

23/11/2019 Estácio

Avaliação: CCE1866_AV_201808408471 » TEORIA DAS ESTRUTURAS I

Tipo de Avaliação: AV

Aluno: 201808408471 - RAPHAEL MONTEIRO DA SILVA RODRIGUES

Professor: CARLOS FERNANDO DA ROCHA SANTOS Turma: 9001/AA

Nota da Prova: 5,0 Nota de Partic.: Av. Parcial Data: 30/10/2019 20:20:38

1a Questão (Ref.: 201811272471) Pontos: 1,0 / 1,0

Os sistemas em equilíbrio se fixam a apoios como, roletes, cabos, juntas, rótulas etc. Considere uma situação
bidimensional, ou seja, forças que atuam exclusivamente num mesmo plano, por exemplo, o plano xy. Um apoio,
para a situação particular proposta, pode ser classificado como de primeiro, segundo ou terceiro gêneros. Um apoio
de terceiro gênero pode apresentar que tipos de reações?

No mínimo, 2 reações do tipo força e uma do tipo momento.

3 reações do tipo força.
2 reações do tipo força e uma do tipo momento.
3 reações do tipo momento.
2 reações do tipo momento e uma do tipo força.

2a Questão (Ref.: 201809626424) Pontos: 0,0 / 1,0

Analise as afirmativas abaixo e marque a alternativa correta. I- Uma estrutura é classificada como isostática
quando os apoios são em número estritamente necessário para impedir todos os movimentos. II- Uma estrutura
hipostática pode apresentar uma situação de equilíbrio estável, mas nuca instável. III- Uma estrutura é classificada
hiperestática quando os apoios são em número superior ao estritamente necessário para impedir todos os
movimentos. Apenas as equações da estática são suficientes para a determinação das reações de apoio.

As afirmativas I e III estão corretas

Apenas a afirmativa I está correta
A afirmativa II está correta
Apenas a afirmativa III está incorreta
Todas as afirmativas estão corretas

3a Questão (Ref.: 201809626440) Pontos: 0,0 / 1,0

Sobre os diagramas de esforços, julgue as afirmativas abaixo e marque a afirmativa correta. I- Quando o
carregamento distribuído é uniforme, o Cortante varia linearmente. II- Quando o carregamento distribuído é
uniforme, o Momento Fletor varia segundo uma parábola de segundo grau. II- Nas seções onde o Momento Fletor
atinge valores máximos ou mínimos o Cortante se anula. IV- Uma força concentrada provoca uma descontinuidade
no digrama de Cortante.

Todas as afirmativas estão corretas

Apenas a afirmativa I e III estão corretas
As afirmativas I e IV estão incorretas
A afirmativa II está incorreta
A afirmativa I está incorreta

Pontos: 0,0 / 1,0

bquestoes.estacio.br/entrada.asp?p0=206979300&p1=201808408471&p2=4315543&p3=CCE1866&p4=104503&p5=AV&p6=30/10/2019&p10=1… 1/5
23/11/2019 Estácio

4a Questão (Ref.: 201808571233)

Considere a viga Gerber da figura com F1, F2 e F3 >0

Com relação ao diagrama de esforços cortantes da viga apresentada, pode-se afirmar que:

é sempre nulo apenas na rótula.

é sempre nulo.
é sempre constante, se F1 > F2.
possui uma variação no ponto D.
é sempre constante, se F3 > F2 > F1.

5a Questão (Ref.: 201809504670) Pontos: 1,0 / 1,0

Na viga inclinada AB, existe uma carga uniformemente distribuída, perpendicular à mesma. Considerando A um
apoio de segundo gênero e B um de primeiro gênero, determine a reação vertical em B.

Dados: Sen (ângulo) = cateto oposto/hipotenusa ; Cos (ângulo) = cateto adjacente / hipotenusa e tang (ângulo)
= cateto oposto / cateto adjacente

12,5 tf
6 tf
8 tf
6,25 tf
10 tf

6a Questão (Ref.: 201811272559) Pontos: 1,0 / 1,0

Suponha um pórtico simples ABCD, em que as barras AB e CD estão na vertical e a barra BC está na horizontal.
Nos pontos A e D existem dois apoios de segundo gênero e, em B, uma rótula. O carregamento está no plano do
pórtico, isto é, na vertical ou na horizontal. A respeito do número total de reações nos apoios A e D e a clasificação
do pórtico, é correto afirmar que:

4 reações e isostático
2 reações e isostático
bquestoes.estacio.br/entrada.asp?p0=206979300&p1=201808408471&p2=4315543&p3=CCE1866&p4=104503&p5=AV&p6=30/10/2019&p10=1… 2/5
23/11/2019 Estácio

3 reações e hipostático
3 reações e isostático
4 reações e hiperestático

7a Questão (Ref.: 201809504470) Pontos: 1,0 / 1,0

Calcular as reações de apoio do portico articulado abaixo. Considere que A e B sejam apoios de 2º gênero e C um
rótula.

HA = 5.3kN ; VA = 12.4kN ; HB = 6.7 kN e VB= 7.6 kN.

HA = 6.3kN ; VA = 12.4kN ; HB = 5.7 kN e VB= 7.6 kN.
VA = 5.3kN ; HA = 12.4kN ; VB = 6.7 kN e HB= 7.6 kN.
HA = 5.3kN ; VA = 13.4kN ; HB = 6.7 kN e VB= 6.6 kN.
HA = 5.0 kN ; VA = 12,0 kN ; HB = 7,0 kN e VB= 8,0 kN.

8a Questão (Ref.: 201811514833) Pontos: 0,0 / 1,0

Determinadas estruturas são constituídas por um conjunto de reações, as quais devem ser previstas na etapa de
análise estrutural, sendo importante a realização de cálculo expressivos. Sobre a definição de grelha, pode-se
considerar:

É constituída de barras retas ou curvas situadas em um plano usualmente vertical, sob ações que o
solicita nesse plano, de maneira que tenha apenas esforço normal, esforço cortante de vetor
representativo nesse plano e momento fletor de vetor representativo normal a esse plano.
É constituída de barras retas ou curvas situadas em um plano usualmente vertical, sob ações
externas que as solicitam de maneira que tenha apenas momento de torção, momento fletor de
vetor representativo nesse plano e esforço cortante normal ao plano.
É constituída de barras retas ou curvas situadas em um plano usualmente horizontal, sob ações
que o solicita nesse plano, de maneira que tenha apenas esforço normal, esforço cortante de vetor
representativo nesse plano e momento fletor de vetor representativo normal a esse plano.
É constituída de barra(s) disposta(s) em uma linha reta horizontal, sob ações que a solicita
usualmente em um plano vertical, de maneira que esta desenvolva momento fletor de vetor
representativo normal a esse plano, esforço cortante vertical e, eventualmente, esforço normal.
É constituída de barras retas ou curvas situadas em um plano usualmente horizontal, sob ações

bquestoes.estacio.br/entrada.asp?p0=206979300&p1=201808408471&p2=4315543&p3=CCE1866&p4=104503&p5=AV&p6=30/10/2019&p10=1… 3/5
23/11/2019 Estácio

externas que as solicitam de maneira que tenha apenas momento de torção, momento fletor de
vetor representativo nesse plano e esforço cortante normal ao plano.

9a Questão (Ref.: 201809315788) Pontos: 1,0 / 1,0

Utilizando o Método dos Nós, e sabendo que a reação nos apoios são VA= 7 KN e VD = 5 KN. Determine o esforço
norma na barra AC da treliça abaixo:

A C D

+ 7 KN
- 7 KN
+9,9 KN
+ 5 KN
-9.9 KN

10a Questão (Ref.: 201811514587) Pontos: 0,0 / 1,0

Para a viga abaixo determine o diagrama de esforços cortantes.
