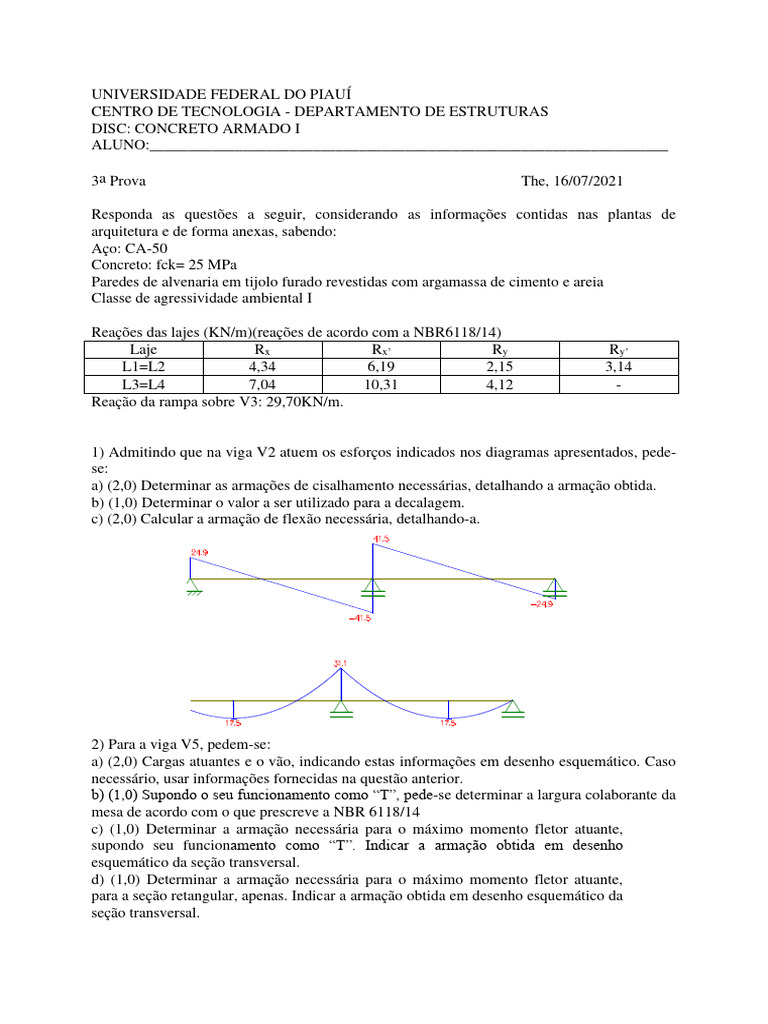

UNIVERSIDADE FEDERAL DO PIAUÍ

CENTRO DE TECNOLOGIA - DEPARTAMENTO DE ESTRUTURAS

DISC: CONCRETO ARMADO I
ALUNO:___________________________________________________________________

3a Prova The, 16/07/2021

Responda as questões a seguir, considerando as informações contidas nas plantas de

arquitetura e de forma anexas, sabendo:
Aço: CA-50
Concreto: fck= 25 MPa
Paredes de alvenaria em tijolo furado revestidas com argamassa de cimento e areia
Classe de agressividade ambiental I

Reações das lajes (KN/m)(reações de acordo com a NBR6118/14)

Laje Rx Rx’ Ry Ry’
L1=L2 4,34 6,19 2,15 3,14
L3=L4 7,04 10,31 4,12 -
Reação da rampa sobre V3: 29,70KN/m.

1) Admitindo que na viga V2 atuem os esforços indicados nos diagramas apresentados, pede-
se:
a) (2,0) Determinar as armações de cisalhamento necessárias, detalhando a armação obtida.
b) (1,0) Determinar o valor a ser utilizado para a decalagem.
c) (2,0) Calcular a armação de flexão necessária, detalhando-a.

2) Para a viga V5, pedem-se:

a) (2,0) Cargas atuantes e o vão, indicando estas informações em desenho esquemático. Caso
necessário, usar informações fornecidas na questão anterior.
b) (1,0) Supondo o seu funcionamento como “T”, pede-se determinar a largura colaborante da
mesa de acordo com o que prescreve a NBR 6118/14
c) (1,0) Determinar a armação necessária para o máximo momento fletor atuante,
supondo seu funcionamento como “T”. Indicar a armação obtida em desenho
esquemático da seção transversal.
d) (1,0) Determinar a armação necessária para o máximo momento fletor atuante,
para a seção retangular, apenas. Indicar a armação obtida em desenho esquemático da
seção transversal.
15.00

RAMPA
150.00

BWC BWC
15.00

CONSULTORIO SALA DE ESPERA

480.00
15.00

360.00 360.00 240.00

15.00 15.00 15.00 15.00

-- A

P3
P1 P2 20x30 P4
20x20 V1A 13x40 20x30 V1B 13x40 V1C 13x40 20x20

L1 L2
152.00

V2A 13x40 V2B 13x40

L3 L4
V5 13x50

V6 13x50
V4 13x50

242.00
482.00

V7 13x50

362.00 362.00

V3A 13x40 V3B 13x40 V3C 13x40

P7 P8
P5 P6
20x30 20x20
20x20 30x20
A---

V3A V1A
V2A
10.00

V4
250.00

P5 P1

CORTE A-A
